线切割实验报告

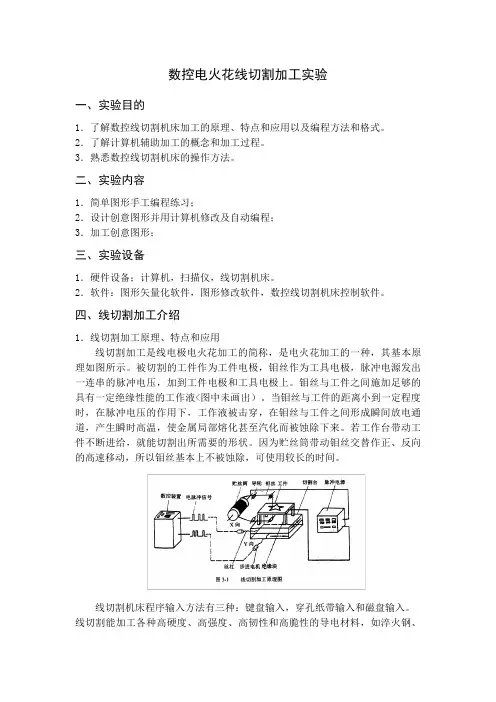

数控电火花线切割加工实验

一、实验目的

1．了解数控线切割机床加工的原理、特点和应用以及编程方法和格式。

2．了解计算机辅助加工的概念和加工过程。

3．熟悉数控线切割机床的操作方法。

二、实验内容

1．简单图形手工编程练习；

2．设计创意图形并用计算机修改及自动编程；

3．加工创意图形；

三、实验设备

1．硬件设备；计算机，扫描仪，线切割机床。

2．软件：图形矢量化软件，图形修改软件，数控线切割机床控制软件。

四、线切割加工介绍

1．线切割加工原理、特点和应用

线切割加工是线电极电火花加工的简称，是电火花加工的一种，其基本原理如图所示。被切割的工件作为工件电极，钼丝作为工具电极，脉冲电源发出一连串的脉冲电压，加到工件电极和工具电极上。钼丝与工件之间施加足够的具有一定绝缘性能的工作液

线切割机床程序输入方法有三种：键盘输入，穿孔纸带输入和磁盘输入。

线切割能加工各种高硬度、高强度、高韧性和高脆性的导电材料，如淬火钢、硬质合金等。加工时，钼丝与工件始终不接触，有0.01mm左右的间隙，几乎不存在切削力；能加工各种冲模、凸轮、样板等外形复杂的精密零件及窄缝等；尺寸精度可达0.02~0.01mm，表面粗糙度Ra值可达1.6m。

2．数控线切割机床组成部分

数控线切割机床的外形如图所示，其组成包括机床主机、脉冲电源和数控装置三大部分。

<1）机床主机部分

机床主机部分由运丝机构、工作台、床身、工作液系统等组成。

运丝机构:电动机通过联轴节带动贮丝筒交替作正、反向转动，钼丝整齐地排列在贮丝筒上，并经过丝架作往复高速移动

工作台:用于安装并带动工件在工作台平面内作X、Y两个方向的移动。工作台分上下两层，分别与X、Y向丝杠相连，由两个步进电机分别驱动。步进电机每接收到计算机发出的一个脉冲信号，其输出轴就旋转一个步距角，通过一对齿轮变速带动丝杠转动，从而使工作台在相应的方向上移动0.01mm。工作台的有效行程为250×320mm。

小学生解剖动物实验报告

实验目的

本次实验的目的是让同学们更好地了解动物的内部结构，通过解剖的方式，观察不同动物的器官组织，进一步加深对生命科学的认识。

实验材料

1. 实验台

2. 解剖工具（手术刀，镊子，剪刀等）

3. 动物标本（青蛙和鱼类）

实验步骤

步骤一：观察动物外部结构

我们首先对青蛙进行外部结构的观察。青蛙身体呈梭形，上面有光滑的皮肤。我们可以观察到它的四肢，前肢具有手指，后肢则具有蹼，这是为了适应不同环境中的生存和运动。

接下来，我们观察鱼类的外部结构。鱼类有鳞片覆盖全身，有鳃裂用于呼吸。它的身体呈流线型，便于在水中快速游动。

步骤二：解剖青蛙

我们选择青蛙来进行解剖实验，因为它的内部结构较为复杂，可以更好地帮助我们了解动物的器官组成。 1. 首先，我们将青蛙放在解剖台上，用镊子固定住青蛙的四肢，使其不会乱动。

2. 用手术刀小心地从青蛙的腹部切开，沿着腹中线切割。要注意刀口的深度，避免划伤内部器官。

3. 当我们打开青蛙的腹部后，可以看到一系列器官。我们可以观察到心脏、肺、肝脏、肾脏等内脏器官的位置和形状。

步骤三：解剖鱼类

接下来，我们选择鱼类进行解剖实验，观察它与青蛙的差异之处。

1. 将鱼放在解剖台上，用镊子固定鱼的身体，使其不会乱动。

2. 用手术刀小心地从鱼的腹部切开，沿着身体的中央线切割。同样，要注意刀口的深度，避免划伤内部器官。

3. 当我们打开鱼的腹部后，可以看到鱼的内脏器官。我们可以观察到鳃、心脏、消化系统和泌尿系统的结构。

实验结果

通过这次实验，我们观察到了青蛙和鱼类的不同之处。青蛙具有肺、心脏、肝脏、肾脏等器官，它是兼具肺呼吸和皮肤呼吸的两栖动物。而鱼类则通过鳃来进行呼吸，没有肺部。此外，两种动物的消化系统和泌尿系统也有所不同。 实验心得

通过这次实验，我更加深入地了解了动物的内部结构。解剖动物可以让我们直观地观察和理解动物的器官组织，而不仅仅是通过书本上的插图。这种亲身体验对于提高我们的生命科学素养非常重要。同时，实验中我们也学会了如何使用解剖工具，提高了我们的操作技能。

材料成型及控制工程专业综合实验报告

实验报告：材料成型及控制工程专业综合实验

一、实验目的：

1.掌握材料成型及控制工程的基本原理；

2.学习并了解材料成型及控制工程的实际应用；

3.提高实验操作技巧和实验数据分析能力。

二、实验仪器和材料：

1.数控铣床：用于完成加工实验；

2.数控线切割机：用于完成线切割实验；

3.材料样品：使用铝合金和塑料材料。

三、实验内容：

1.数控铣床实验：

a.将铝合金材料夹在数控铣床上，设定加工参数；

b.进行铣削操作，实现铝合金材料的加工成型；

c.调整加工参数，观察对加工结果的影响。

2.数控线切割机实验：

a.将塑料材料放置在数控线切割机上，设定切割参数；

b.进行线切割操作，实现塑料材料的切割成型；

c.调整切割参数，观察对切割结果的影响。 四、实验过程：

1.数控铣床实验：

a.将铝合金材料夹在数控铣床上，设定加工参数，包括切削速度、进给速度、转速等；

b.打开数控铣床电源，进行加工操作，观察铝合金材料的加工成型情况；

c.根据加工结果，调整加工参数，观察对加工结果的影响。

2.数控线切割机实验：

a.将塑料材料放置在数控线切割机上，设定切割参数，包括切割速度、电弧电压、电弧电流等；

b.打开数控线切割机电源，进行切割操作，观察塑料材料的切割成型情况；

c.根据切割结果，调整切割参数，观察对切割结果的影响。

五、实验结果及分析：

1.数控铣床实验结果：

a.观察到不同的加工参数对铝合金的加工效果有明显影响，例如切削速度过快会导致切削不够充分，切削速度过慢则会导致切削效果不理想；

b.通过不断调整加工参数，得以实现较为满意的加工成型结果。

2.数控线切割机实验结果： a.观察到不同的切割参数对塑料材料的切割效果有明显影响，例如切割速度过快可能导致切割不完全，切割速度过慢则可能引起材料熔化；

b.通过不断调整切割参数，得以实现较为满意的切割成型结果。

六、实验总结：

第1篇

一、实验目的

1. 了解特种加工的基本原理和工艺特点；

2. 掌握特种加工设备的操作方法；

3. 熟悉特种加工实验流程；

4. 培养学生独立完成实验的能力和团队合作精神。

二、实验原理

特种加工是指利用机、电、光、声、热、化学、磁、原子能等能源来进行加工，以达到零件设计要求的各种非传统加工方法的总称。特种加工具有微细加工、高精度、高表面质量、非接触加工等特点。

三、实验设备与材料

1. 实验设备：电火花成型加工机床、数控加工中心、超声波加工设备、激光加工设备等；

2. 实验材料：不锈钢、铝合金、铜合金等。

四、实验内容

1. 电火花成型加工实验

（1）了解电火花成型加工机床的结构和原理；

（2）学习电火花成型加工工艺参数的设置；

（3）进行电火花成型加工实验，观察加工效果。

2. 数控加工实验

（1）了解数控加工中心的结构和原理；

（2）学习数控编程方法；

（3）进行数控加工实验，观察加工效果。

3. 超声波加工实验 （1）了解超声波加工设备的工作原理；

（2）学习超声波加工工艺参数的设置；

（3）进行超声波加工实验，观察加工效果。

4. 激光加工实验

（1）了解激光加工设备的工作原理；

（2）学习激光加工工艺参数的设置；

（3）进行激光加工实验，观察加工效果。

五、实验步骤

1. 实验准备

（1）检查实验设备是否正常；

（2）准备好实验材料；

（3）熟悉实验步骤和注意事项。

2. 电火花成型加工实验

（1）设置电火花成型加工机床的参数；

（2）进行加工实验，观察加工效果；

（3）记录实验数据。

3. 数控加工实验

（1）编写数控加工程序；

（2）设置数控加工中心参数；

（3）进行加工实验，观察加工效果；

（4）记录实验数据。

4. 超声波加工实验

（1）设置超声波加工设备参数； （2）进行加工实验，观察加工效果；

（3）记录实验数据。

5. 激光加工实验

（1）设置激光加工设备参数；
