输入输出 SolidWorks 文档

- 1 - solidworks主要功能和用途

SolidWorks是一款基于计算机辅助设计(CAD)的软件，常用于机械、工程设计等领域。它的主要功能和用途包括以下几个方面：

1. 三维建模和装配：SolidWorks可以帮助用户创建三维实体模型和组装件，包括零件、装配、表面等。这些模型可以在设计阶段进行测试和优化，从而节省制造成本。

2. 2D绘图：SolidWorks不仅可以进行三维建模，还可以生成二维绘图，方便用户进行图纸制作和文档输出。

3. 模拟分析：在SolidWorks中，用户可以进行许多模拟分析，例如碰撞模拟、热力学模拟、流体力学模拟等。这些分析可以帮助用户预测产品在工作过程中的性能，从而进行调整和优化。

4. CAM集成：SolidWorks还可以与计算机辅助制造(CAM)软件集成，使用户能够在设计和制造之间进行无缝切换。

5. 数据管理：SolidWorks提供了许多工具和功能，帮助用户管理和跟踪设计数据，确保设计团队的协作和沟通。

总之，SolidWorks是一款功能强大的CAD软件，可以帮助用户进行各种机械、工程设计，并提供多种分析和管理工具，提高设计效率和质量。

目标

SOLIDWORKS® Composer 是一种 3D 工具，它可以重用 3D 工程数据来创建图形内容，用于在技术交流中

解释流程和步骤。此内容包括制造装配说明、产品手册、安装说明、服务手册、培训材料、营销宣传册和

销售投标书。

概述

SOLIDWORKS Composer 工具可用于创建交流媒介，例

如装配说明、零件清单和演示媒体。其格式可能是交互

式 HTML、动画、光栅或矢量线图。SOLIDWORKS 或其

他 CAD 数据可以被导入 SOLIDWORKS Composer 并排列

在视图中，此视图是不同方位中的数据快照和相应显示

或隐藏的零件装配体状态。

由于 SOLIDWORKS Composer 具有关联性，因此您对

CAD 模型做的任何更改都会自动更新到您的技术交流内

容中。您能够以前所未有的速度将产品推向市场，同时

确保文档具有高质量和精确性。SOLIDWORKS Composer

图片和动画对于简化装配说明和工作单特别有用，您可

以直接展示说明产品是如何装配和维修的 3D 视图，从

而减少车间生产环节的错误、消除语言障碍并显著降低

本地化成本。

优势

减少上市时间延迟情况。SOLIDWORKS Composer 可通

过以下方式帮助您减少文档错误并确保交付物更快投入

市场：

• 可在设计过程早期开始文档制作并在设计发生更改时快

速更新文档。

• 创建交互式 3D 内容，任何用户都可以使用免费的

SOLIDWORKS Composer Player 进行查看。

• 在培训材料中添加交互式图形。

• 为演示文稿和宣传册创建具有 3D 外观的高分辨率阴影

渲染效果。

• 通过 Web 模板快速发布复杂产品详细信息。提高客户满意度。正确的产品图形可能意味着获得或

失去关键销售机会之间的差异。通过 SOLIDWORKS

Composer，您可以：

• 创建更逼真的视觉影像并消除创建产品市场营销材料时

对物理原型的需要。

• 使用交互式故事板更加高效地演示产品。

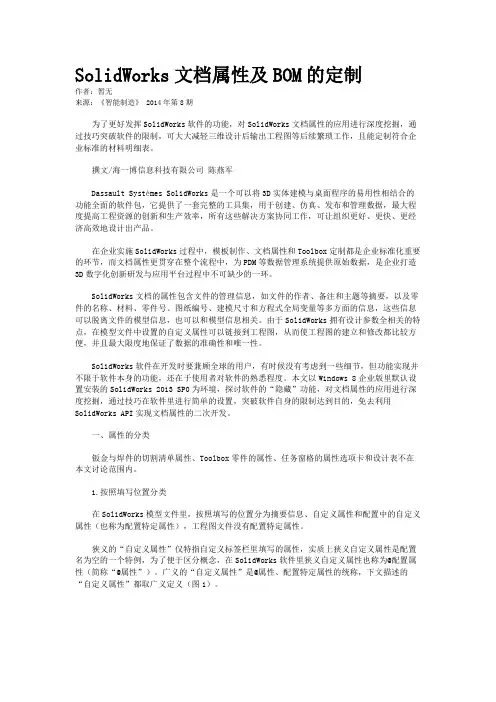

SolidWorks文档属性及BOM的定制

作者：暂无

来源：《智能制造》 2014年第8期

为了更好发挥SolidWorks软件的功能，对SolidWorks文档属性的应用进行深度挖掘，通过技巧突破软件的限制，可大大减轻三维设计后输出工程图等后续繁琐工作，且能定制符合企业标准的材料明细表。

撰文/海一博信息科技有限公司 陈燕军

Dassault Systèmes SolidWorks是一个可以将3D实体建模与桌面程序的易用性相结合的功能全面的软件包，它提供了一套完整的工具集，用于创建、仿真、发布和管理数据，最大程度提高工程资源的创新和生产效率，所有这些解决方案协同工作，可让组织更好、更快、更经济高效地设计出产品。

在企业实施SolidWorks过程中，模板制作、文档属性和Toolbox定制都是企业标准化重要的环节，而文档属性更贯穿在整个流程中，为PDM等数据管理系统提供原始数据，是企业打造3D数字化创新研发与应用平台过程中不可缺少的一环。

SolidWorks文档的属性包含文件的管理信息，如文件的作者、备注和主题等摘要，以及零件的名称、材料、零件号、图纸编号、建模尺寸和方程式全局变量等多方面的信息，这些信息可以脱离文件的模型信息，也可以和模型信息相关。由于SolidWorks拥有设计参数全相关的特点，在模型文件中设置的自定义属性可以链接到工程图，从而使工程图的建立和修改都比较方便，并且最大限度地保证了数据的准确性和唯一性。

SolidWorks软件在开发时要兼顾全球的用户，有时候没有考虑到一些细节，但功能实现并不限于软件本身的功能，还在于使用者对软件的熟悉程度。本文以Windows 8企业版里默认设置安装的SolidWorks 2013 SP0为环境，探讨软件的“隐藏”功能，对文档属性的应用进行深度挖掘，通过技巧在软件里进行简单的设置，突破软件自身的限制达到目的，免去利用SolidWorks API实现文档属性的二次开发。

solidworks将⽂件名关联到⽂件属性

将⽂件名关联到⽂件属性

越来越多的企业采⽤编码的⽅式管理CAD数据。SolidWorks 中，较好的⽅法是将编码加到⽂件属性中或以编码加⽂字的⽅式命名CAD⽂档。

在SolidWorks中利⽤⽅程式则可以实现⾃动提取⽂件名称中的某些字符并⾃动填写到⽂件属性中。⽅法如下：1.假设某企业的零件命名规则为：前⾯9位为数字编码，后⾯为中⽂名字。每⼀个零件都需要将前9位的编码数字填写到⽂件属性中。如：001002003_汽缸2.新建⼀个空⽩⽂档，⽣成⽅程式并输⼊：

part.Extension.CustomPropertyManager("").Set("partno",Left( part.GetTitle,9))

上句中"partno"表⽰将要添加的⽂件属性名称，注意：未加⼊⽅程式之前先不要添加此属性，否则可能⽅程式不能添加。Left(part.GetTitle,9)是⼀个字符串函数，表⽰从⽂档的名称中从左到右取9个字符。输⼊完成后点击确定即可。如下图：完成后将出现3.输⼊⽂件属性如下图，属性名最好⽤⼤写。

4.点击确定后，返回SolidWorks界⾯并将⽂件保存为“将⽂件名关联到⽂件属性”。重建模型后打开⽂件属性窗⼝。可以看到此时⽂件属性已⾃动改变为“将⽂件名关联”。见下图：

5.将此⽂档保存为模板，则每次设计新的零件时均可以⾃动填写编码到⽂件属性中。并且此⽂件属性随时与编码保持关联，在省去⼿动填写的⿇烦时还确保了编码的正确性。

另外，⽤户可以根据⾃⼰的需要修改⽅程式的函数。⽐如，编

码是在⽂件名中间取得的可以将left函数改为mid函数。
