OWNER’S MANUAL

1110650175AIR CONDITIONER (SPLIT TYPE)

For general public use

Indoor unit

RAS-B10, 13, 16, 22N3KV2 Series

RAS-M07, 24N3KV2 Series

Outdoor unit

RAS-10, 13, 16, 22N3AV2 Series

RAS-M14GAV-E

RAS-M18UAV-E

RAS-3M18SAV-E

RAS-4M23SAV-E

RAS-3M26UAV-E

RAS-4M27UAV-E

RAS-5M34UAV-E1ENGLISHThe manufacturer shall not assume any liability for the damage caused by not observing the description of this manual.

Store this owner’s manual in a location where it can be easily accessed when needed.

Be sure to read this owner’s manual carefully before operating.

It is recommended that maintenance be performed by a specialist when the unit has been operated for a long time.

This appliance is not intended for use by person (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge,

unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

Be sure to follow the precautions provided here to avoid safety risks.

The symbols and their meanings are shown below.

0 DANGERIt indicates that incorrect use of this unit can result in a high possibility of severe injury(*1) or death.

0 WARNINGIt indicates that incorrect use of this unit may cause severe injury or death.

0 CAUTIONIt indicates that incorrect use of this unit may cause personal injury(*2), or property damage(*3).

*1: A severe injury refers to blindness, injury, burns (hot or cold), electrical shock, bone fracture, or poisoning that leaves aftereffects and requires hospitalization or

extended out-patient treatment.

*2: Personal injury means a slight accident, burn, or electrical shock which does not require admission or repeated hospital treatment.

*3: Property damage means greater damage which affects assets or resources.

1

Never do.4

Beware of rotating parts

5Electrical hazard. Contact with water will cause electric shock.

Do NOT touch with wet hands. Always unplug when not in use.3

Risk of fi nger injury

2

Always follow the instructions6

Do not get the product wet

0

DANGER

5

Do not install, repair, open or remove the cover. It may expose you to dangerous voltages. Ask the dealership or the specialist to do this.

5

Turning off the power supply will not prevent potential electric shock.

2

The appliance shall be installed in accordance with national wiring regulation.

2

Means for disconnection from the supply having a contact separation of at least 3 mm in all poles must be incorporated in the fi xed wiring.

1Do not place a spray can near the air outlet grille less than 1 m.

The warm air from indoor and outdoor units may cause an explosion of the spray can.0

WARNING

2Installation must be requested from the supplying retail dealership or professional installation vendors. Installation requires special knowledge and

skill. If customers install on their own, it can be a cause of fi re, electric shock, injury or water leakage.

1Do not use any refrigerant different from the one specifi ed for complement or replacement. Otherwise, abnormally high pressure may be generated in

the refrigeration cycle, which may result in a failure or explosion of the product or an injury to your body.

1Do not disassemble, modify or relocate the unit by yourself. It may become the cause of fi re, electric shock, or water leakage. For repair or relocation,

please request service from the supplying retail dealership.

2When relocating or repairing the unit, please contact the supplying retail dealership. When there is a kink in the wiring, it may be the cause of electric

shock or fi re.

1Do not select a location for installation where fl ammable gas may leak. If there is any gas leakage or accumulation around the unit, it can be a cause

of fi re.

1Do not select a location for installation where there may be excessive water or humidity, such as a bathroom. Deterioration of insulation may be a

cause of electric shock or fi re.

2Earth work should be requested from the supplying retail dealership or professional vendors. Insuffi cient grounding work may be the cause of electric

shock. Do not connect the earth wire to a gas pipe, water pipe, lightning conductor, or telephone earth wire.

2

You must use an independent power outlet for the power supply. If a power outlet other than the independent outlet is used, it may cause a fi re.

2Check that the circuit breaker is installed correctly. If the circuit breaker is not properly installed, it may cause an electric shock. To check the

installation method, please contact the supplying retail dealership or the professional vendor who installed the unit.

合集下载

中央空调系统使用说明书

中央空调系统使用说明书

基于ZigBee的中央空调末端控制系统

使用说明书

中国科学院沈阳自动化研究所

版本 描述 日期 作者

0.1 新版本 2009-4-23 李力刚

中国科学院沈阳自动化研究所 感谢您选购我公司的产品，感谢您对我公司的信任，希望您对我们的工作提出宝贵意见。在使用之前请您仔细阅读次说明书，在阅读之后，请您妥善保管次说明书。

警告！本系统应由专门的技术人员，按照本说明书所示的安装图正确进行安装，安装前应仔细阅读《使用说明》。

警告！为了降低受到伤害的风险，请在安装本系统前关闭电源。

本系统用于中央空调末端风机盘管的自动控制和远程控制，可对风机盘管的运行状态和房间内环境参数进行远程监控，通过降低中央空调末端负荷，达到空调系统的节能目的。采用本系统实现中央空调系统末端的自动控制，不会影响原有中央空调系统（机组）的正常运行，可作为其有效补充。

本系统的通信采用了短距离无线通信技术——ZigBee，系统中各设备间通过无线方式进行通信，设备可自主组网，安装、维护方便，可节省大量布线和维护成本。本系统结构如下图1所示。

图1 系统结构 系统介绍 前 言 中国科学院沈阳自动化研究所

本系统中的设备主要包括：控制中心（运行监控管理软件的PC机）、网络控制器、路由器、空调墙控器和双鉴探测器。其中，控制中心可通过以太网或RS232接口与网络控制器相连，其他设备间均为无线连接。

本系统的主要功能包括：

 室内温度自动调节

 风机盘管自动控制

 风机盘管远程和本地控制

 控制参数的远程和本地设定

 室内温度显示

 风机盘管运行状态监控

系统的安装顺序如下：

1、规划网络，计算整个系统所需要的网络控制器、路由器、空调墙控器以及双鉴探测器的数量，计算方法请参照各个设备的使用说明，对于信号遮挡严重的建筑结构，要缩短路由器和空调墙控器之间的距离。

2、安装设备，按照规划好的网络安装好设备，但不要给电。

3、调试主干网络，首先打开网络控制器的电源，建立它与上位机管理软件之间的通信，之后再打开路由器电源，查看是否每个路由器都通信正常，如果通信不正常，请适当调整路由器天线的位置和方向，直到每个路由器都通信流畅。

东芝变频器vfps1说明书

东芝变频器vfps1说明书

东芝变频器vfps1说明书

一、东芝变频器VFPS1说明书。

1、简介。

东芝VFPS1变频器是一款具有高精度、高可靠性、低成本及更高性能的东芝变频器，具有高容量的特殊功能，它集成了东芝的领先的变频技术，可实现高效的节能及舒适的工作环境。

2、产品特点。

以下是VFPS1变频器的一些特点：

•高效率：VFPS1变频器的负载利用率可达96%，可以实现高效的节能效果。

•热保护功能：如果发生热故障，VFPS1变频器可以自动诊断故障并断电，以免危及操作人员及设备。

•轻松控制：VFPS1变频器具有自动和手动控制功能，可自动调节负载，非常容易操作。

•高低抗扰功能：VFPS1变频器具有高低抗扰功能，可以增加系统的可靠性。

•可调节频率：VFPS1变频器可以调节频率，以达到节能的效果。

3、应用。

VFPS1变频器的应用非常广泛，它可以用于家用及商业用途，如冷气、空调系统、风机、水泵等等。

空调使用说明书

空调使用说明书

中央空调格力送风机组自动控

制使用说明书

为保证空调机组高效，节能，安全的运行。请必须按照产品使用说明书运行。

1. 启动风机前

a. 请将系统各电源，主控制断路器保持通路状态（此时主控制柜电源指示灯亮起，控制触摸屏电源灯亮起，触摸屏亮起）

b. 应检查各个送风机组手动新风阀，送风防火阀是否处于开启状态，如未开启，请手动将阀门打开。

c. 送风机系统有电加热辅助加热系统，冬季运行时应保持电加热器常开状态（注，电加热器内有温控开关，当温度达到指定热量时，加热器会自动关闭加热系统，当温度低于设定温度时，加热器会自动开启）

2. 手动启动

a. 在控制屏上点击要启动的机组编号，如要启动1#机组，就触摸1#机组按钮，同理2#和3#。此时控制屏上显示1#机组控制画面

b. 在控制屏上点击手动启动/自动启动按钮，将显示状态改成手动启动状态。此时空调系统进入手动启动模式。

c. 在控制屏上点击新风阀开启按钮，将新风阀打开，此时控制屏上显示新风阀打开。

d. 在控制屏上点击预热阀按钮，将预热阀状态改为开启状态，预热阀开启需要几秒中的时间间隔，（注机组开启时，预热阀必须是开启的，否者可能会严重损坏机组）

e. 在控制屏上点击加热阀按钮，将加热阀状态改为开启状态，加热阀开启需要几秒中的时间间隔，（注机组开启时，加热阀必须是开启的，否者可能会严重损坏机组）

f. 启动风机，点击风机启动按钮，将启动状态栏状态改为启动状态，此时风机启动。

3. 自动启动

a. 在控制屏上点击对应要启动风机编号，此时屏幕上显示要启动风机控制版面。

b. 在控制屏上点击手动控制/自动控制一栏，点击自动控制按钮。此时机组进入自动控制状态。

c. 在控制屏上点击自动启动按钮，此时机组自动启动（注，自动启动顺序，新风阀开启—预热阀开启—加热阀开启—风机启动）

4. 注意事项

a. 此空调设备具有恒温功能，当机组温度达到要求时，机组会相应动作，关闭机组预热阀，减少机组供热量。

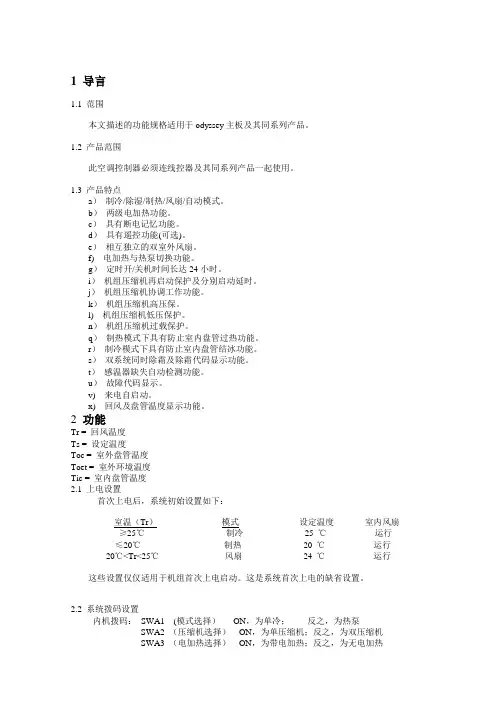

特灵空调使用手册
