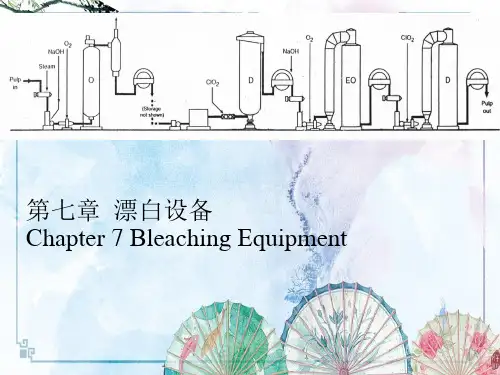

制浆造纸机械与设备 漂白——【造纸机械设备】

制浆造纸机械设备的安装研究

1 制浆造纸机械设备的安装

1.1 做好安装准备工作

1;做好制浆造纸机械设备安装组织设计工作加强安装组织设计,能更好指导安装施工,对安装过程质量实现事先控制。严格审查安装工艺流程、技术措施、设备选择、安全管理措施，提高组织设计水平，选择最优方案，从而更好组织安装施工，确保安装顺利进行，提高质量控制水平。

2;重视预埋和埋设精度控制

关键是确保预埋锚栓以及埋设精度。由于螺栓及螺栓之间的间距、高低偏差对安装质量会产生重要影响。因此在安装前要复核支座处安装轴线和标高，并用红色标注好安装定位轴线，然后按标线进行制浆造纸机械设备安装。

3;加强制浆造纸机械设备安装质量验收

设备进入安装现场前需要检查主要的制造环节，合格后才能进入安装现场，不合格的一律不能进入安装现场。进场时要按照货单要求，核实编号、数量，并根据图纸要求检查设备的外观和几何尺寸。为确保安装质量，还需要检查设备复式单、材质证明材料、无损检测报告等，确保材料满足要求。制浆造纸机械设备、堆放平稳，避免出现变形现象。

1.2 制浆造纸机械设备安装质量控制

钢柱和钢梁是整个制浆造纸机械设备安装最为重要的内容，直接影响到工程质量和设备效能的发挥，所以必须采取质量控制措施。

1;严格按照步骤安装设备

首先，进行安装机具吊运，根据设备设计要求、现场施工、工期等情况，选用合理的吊运机具和人力，为接下来的施工做好准备。其次，进行吊装前检验，包括柱子基础、地脚螺栓、柱子外观、几何尺寸等。柱子吊装要确定合适的吊点，然后试吊，构件离地面200 mm 左右检查各部位，再正式吊。最后，柱子就位时回钩要缓慢，穿引螺栓准确，柱子地脚螺栓紧固,柱子顶端和横梁需要用缆绳进行封固，确保安装质量。

做好设备校正工作

校正时，采用单构件安装校正法，每节柱柱顶中心线相重合。运用两台经纬仪，从不同方向进行测控校正。如果两条基线不在同一直线上，证明设备不垂直，应该立即对其进行调整。严格控制柱顶偏差，一般需要将其控制在2 mm 以内。还要做好测量工作，标高偏差需要控制在5 mm 内

制浆造纸机械与设备

下册：第一章 打浆、疏解设备

一、名词解释

1、锥形磨浆机：主要有刀片的截头圆锥形转子和截头圆锥形的外壳以及间隙调节机构所构成。

2、单盘磨：一对磨盘，其中磨盘由主轴带动回转，是一种单盘回转的双盘磨盘磨机。

3、双盘磨：磨室里有一对磨盘，两个磨盘各由一台电动机通过主轴带动，使两个盘齿面相对而方向相反的回转。

4、三盘磨：盘磨机的磨室内一般装有三个圆盘。中间圆盘由主轴带动回转，它的两个端面均装有磨片，与两个固定圆盘上的磨片形成两对磨浆面。

二、判断题

1、提高打浆设备的比压可通过调节飞刀辊与底片或（定子刀）之间的间隙来实现。 （√）

2、槽式打浆机由于是间歇式打浆设备，打浆质量不如连续式，所以已经被淘汰。 （×）

3、锥形磨浆机的纸浆移动一般从壳的大端送入，由小端排出。 （×）

4、盘磨机的盘磨间隙调节机构有定盘移动调节和转盘移动调节两种方式。其中三盘磨常采用转盘调节机构。 （×）

5、锥形磨浆机起刀与落刀是借助于间隙调节机构，使转子与外壳作轴向移动来实现的。（√）

6、三盘磨浆机磨室内一般装有三个磨盘。中间圆盘的两个圆盘表面均装有磨片。并由主轴带动回转。（√）

三、填空

1、打浆设备打浆原理是使需要处理的纤维原料在通过相对运动的机件间隙时受到复杂的机械作用，使纤维的形态发生各种变化。

2、低压打浆设备的主要类型有圆柱形磨浆机，锥形磨浆机，盘磨机，槽式打浆机。中高浓打浆机设备的主要类型有磨盘机。

3、通常使用的高频疏解机的主要类型有 中间咬合型，平行板型，圆锥形疏解机。

4、盘磨机磨盘纹材质常使用的有又 白口铁，合金钢，不锈钢等。

1

1 总 则

1.0.1 为了加强制浆造纸专业设备安装工程施工质量的监督管理，统一制浆造纸专业设备安装工程施工质量的检验和验收标准，确保工程施工质量，特制定本规范。 1.0.2 本规范适用于制浆造纸专业设备安装工程施工质量检验与验收。 1.0.3 本规范为制浆造纸专业设备安装工程的施工质量检验与验收规范，其设备安装的通用部分，执行国家现行规范《机械设备安装工程施工及验收通用规范》。 1.0.4 制浆造纸专业设备安装工程中所使用的设备、重要部位所使用的材料，必须符合设计规定和产品标准，并应有质量证明文件。否则应进行检验，符合要求后方可使用。 1.0.5 本规范的条款，是对制浆造纸专业设备安装工程施工质量检验和验收的基本要求，若与设计或设备技术文件不相符时，应按设计和设备技术文件的规定执行。但制浆造纸专业设备工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本规范的规定。 1.0.6 本规范和设计未规定的质量要求，应按设备技术文件的规定执行。 1.0.7 制浆造纸专业设备安装工程中所使用的计量及检测器具、仪器、仪表和设备，必须符合国家现行计量法规的规定。其精度等级，不应低于被检对象的精度等级。 1.0.8 制浆造纸专业设备安装工程施工质量检验和验收应执行本规范，未尽部分应按国家现行相关标准、规程、规范执行。

2

2 术 语

2.0.1 造纸机预埋板embedded plate 连接设备基础和造纸机基础板的具有一定几何精度和强度的钢制预埋件。 2.0.2 基础板（底轨）baseplate 由具有一定几何精度和强度的单块加工件排列组成基准面，用以承载和固定造纸机和其他造纸机械的基准组件。 2.0.3 地块（地脚蜡台）anchor block 用以调整、支撑和固定设备并具有加工上平面的埋件。 2.0.4 基准线datum line 与设备纵横向中心线存在某种特定几何关系并有一定精度要求的安装找正线。 2.0.5 铅垂度 lead vertical level 设备的测量基准部位垂直于水平面的精度。 2.0.6 基准线所在的铅垂平面 lead vertical level of datum line 过基准线并与水平面垂直所形成的平面称为基准线所在的铅垂平面。 2.0.7 跨度水平度 span level 指不相连接的两平面（或直线）间的水平精度。本规范特指造纸机、浆板机等设备操作侧基础板和传动侧基础板的水平精度。 2.0.8 无生产负荷试运转 no-load running-in 是指单体、子分部设备未投入正式生产前所进行的试运转。试运转可以水或其他物料、介质代替原料对设备的性能进行试验。 2.0.9 综合连续试运转 continuous running-in 指与设备正式工作时所需要的附属设备、水、蒸汽、气及电气、仪表及各种控制装置等（必须投料时才能投入的除外）全部投入运行，只是没有投料的连续无生产负荷试运转。

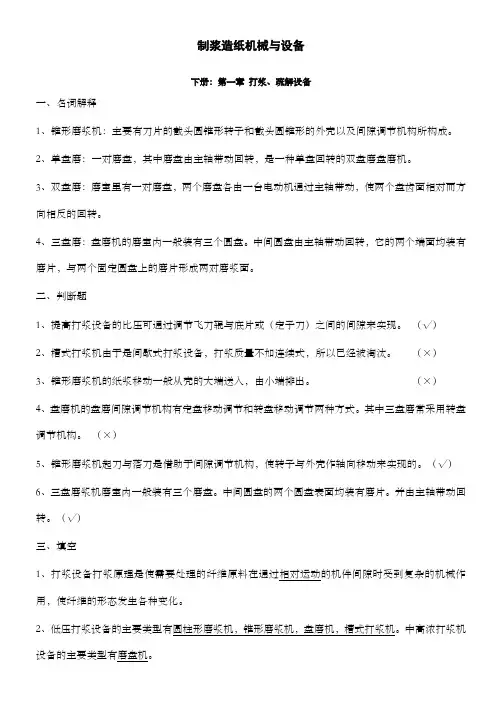

制浆造纸机械与设备

下册：第一章 打浆、疏解设备

一、名词解释

1、锥形磨浆机：主要有刀片的截头圆锥形转子和截头圆锥形的外壳以及间隙调节机构所构成。

2、单盘磨：一对磨盘，其中磨盘由主轴带动回转，是一种单盘回转的双盘磨盘磨机。

3、双盘磨：磨室里有一对磨盘，两个磨盘各由一台电动机通过主轴带动，使两个盘齿面相对而方向相反的回转。

4、三盘磨：盘磨机的磨室内一般装有三个圆盘。中间圆盘由主轴带动回转，它的两个端面均装有磨片，与两个固定圆盘上的磨片形成两对磨浆面。

二、判断题

1、提高打浆设备的比压可通过调节飞刀辊与底片或（定子刀）之间的间隙来实现。 （√）

2、槽式打浆机由于是间歇式打浆设备，打浆质量不如连续式，所以已经被淘汰。 （×）

3、锥形磨浆机的纸浆移动一般从壳的大端送入，由小端排出。 （×）

4、盘磨机的盘磨间隙调节机构有定盘移动调节和转盘移动调节两种方式。其中三盘磨常采用转盘调节机构。 （×）

5、锥形磨浆机起刀与落刀是借助于间隙调节机构，使转子与外壳作轴向移动来实现的。（√）

6、三盘磨浆机磨室内一般装有三个磨盘。中间圆盘的两个圆盘表面均装有磨片。并由主轴带动回转。（√）

三、填空

1、打浆设备打浆原理是使需要处理的纤维原料在通过相对运动的机件间隙时受到复杂的机械作用，使纤维的形态发生各种变化。

2、低压打浆设备的主要类型有圆柱形磨浆机，锥形磨浆机，盘磨机，槽式打浆机。中高浓打浆机设备的主要类型有磨盘机。

3、通常使用的高频疏解机的主要类型有 中间咬合型，平行板型，圆锥形疏解机。

4、盘磨机磨盘纹材质常使用的有又 白口铁，合金钢，不锈钢等。
