贴片二极管检验规范

第 1 页 共 1 页

作 业 指 导 书

进货检验规范（贴片电容） 编 号

第 2 版 第 0 次修改

生效日期

1 目的及适用范围

本检验规范的目的是保证本公司所购贴片电容的质量符合要求。

本检验规范适用于XXX有限公司无特殊要求的贴片电容。

2 参照文件：

本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计

参数资料及GB282和GB2829抽样检验标准。

3 规范内容：

3.1 测试工量具及仪表：LCR电桥（401A）或不低于本仪表精度的其它仪表，游标卡尺，

恒温铬铁，浓度不低于95%的酒精

3.2 缺陷分类及定义：

A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。

B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。

C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。

3.3 判定依据：抽样检验依GB2828标准，取特殊检验水平S-3；AQL ： A类缺陷为0，B类缺陷为0.4，C类缺陷为1.0 。标有◆号的检验项目抽样检验依GB2829标准，规定RQL

为30，DL为III， 抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。

3.4 检验项目、标准、缺陷分类一览表

缺 陷 分 类

序号 检验项目 验收标准 验收方法及工具 A B C

1 阻值与偏差 实际阻值应在误差范围内 LCR电桥 √

2 标识 标识完备、准确、无错误 目测 √

3 标识附着力 标识清晰，用浸酒精的棉球擦拭三次后无变化 酒精棉球 √

4 外观检查 无变形、无破损、无污迹,引线无氧化现象 目测 √

5 尺寸及封装 符合设计要求 游标卡尺 √

电子元器件检验规范标准书

修订

日期 修订

单号 修订内容摘要 页次 版次 修订 审核 批准

2011/03/30 / 系统文件新制定 4 A/0 / / /

批准： 审核： 编制：

部分电子元器件检验规范标准书

IC类检验规范(包括BGA)

1. 目的 作为IQC人员检验IC类物料之依据。

2. 适用范围 适用于本公司所有IC（包括BGA）之检验。

3. 抽样计划 依MIL-STD-105E，LEVEL II正常单次抽样计划；具体抽样方式请参考《抽样计划》。

4.允收水准（AQL） 严重缺点(CR): 0;

主要缺点(MA): 0.4;

次要缺点(MI): 1.5.

5. 参考文件 无

检验项目 缺陷属性 缺陷描述 检验方式 备注

包装检验 MA a. 根据来料送检单核对外包装或LABEL上的P/N及实物是否

都正确,任何有误,均不可接受。

b. 包装必须采用防静电包装，否则不可接受。 目检

数量检验 MA a. 实际包装数量与Label上的数量是否相同,若不同不可接受；

b. 实际来料数量与送检单上的数量是否吻合,若不吻合不可接

受。 目检

点数

外观检验 MA a. Marking错或模糊不清难以辨认不可接受；

b. 来料品名错，或不同规格的混装，均不可接受；

c. 本体变形，或有肉眼可见的龟裂等不可接受；

d. 元件封装材料表面因封装过程中留下的沙孔，其面积不超

过0.5mm2,且未露出基质, 可接受；否则不可接受；

e. Pin氧化生锈，或上锡不良，均不可接受；

f. 元件脚弯曲，偏位, 缺损或少脚，均不可接受； 目检或

10倍以上

的放大镜 检验时，必须佩带静电带。

备注：凡用于真空完全密闭方式包装的IC，由于管理与防护的特殊要求不能现场打开封装的，IQC仅进行包装检验，并加盖免检印章；该IC在SMT上拉前IQC须进行拆封检验。拆封后首先确认包装袋内的湿度显示卡20%RH对应的位置有没有变成粉红色，若已变为粉红色则使用前必须按供应商的要求进行烘烤。

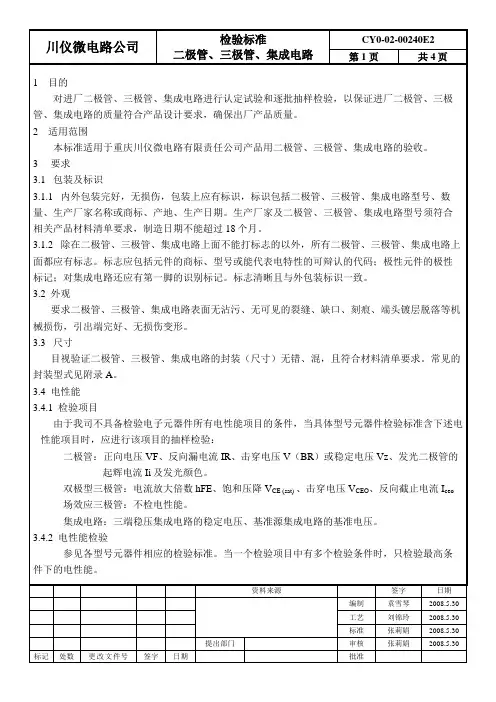

川仪微电路公司 检验标准

二极管、三极管、集成电路 CY0-02-00240E2

第 1 页 共4页

资料来源 签字 日期

编制 袁雪琴 2008.5.30

工艺 刘锦玲 2008.5.30

标准 张莉娟 2008.5.30

提出部门 审核 张莉娟 2008.5.30

标记 处数 更改文件号 签字 日期 批准

1 目的

对进厂二极管、三极管、集成电路进行认定试验和逐批抽样检验，以保证进厂二极管、三极管、集成电路的质量符合产品设计要求，确保出厂产品质量。

2 适用范围

本标准适用于重庆川仪微电路有限责任公司产品用二极管、三极管、集成电路的验收。

3 要求

3.1 包装及标识

3.1.1 内外包装完好，无损伤，包装上应有标识，标识包括二极管、三极管、集成电路型号、数量、生产厂家名称或商标、产地、生产日期。生产厂家及二极管、三极管、集成电路型号须符合相关产品材料清单要求，制造日期不能超过18个月。

3.1.2 除在二极管、三极管、集成电路上面不能打标志的以外，所有二极管、三极管、集成电路上面都应有标志。标志应包括元件的商标、型号或能代表电特性的可辩认的代码；极性元件的极性标记；对集成电路还应有第一脚的识别标记。标志清晰且与外包装标识一致。

3.2 外观

要求二极管、三极管、集成电路表面无沾污、无可见的裂缝、缺口、刻痕、端头镀层脱落等机械损伤，引出端完好、无损伤变形。

3.3 尺寸

目视验证二极管、三极管、集成电路的封装（尺寸）无错、混，且符合材料清单要求。常见的封装型式见附录A。

3.4 电性能

3.4.1 检验项目

由于我司不具备检验电子元器件所有电性能项目的条件，当具体型号元器件检验标准含下述电性能项目时，应进行该项目的抽样检验：

二极管：正向电压VF、反向漏电流IR、击穿电压V（BR）或稳定电压Vz、发光二极管的起辉电流Ii及发光颜色。

贴片保险丝检验标准

贴片保险丝的检验标准主要包括以下几个方面：

1. 外观检查：观察贴片保险丝的外观，应光滑、平整，无气泡、裂纹、毛刺等缺陷。

2. 尺寸检查：测量贴片保险丝的尺寸，应符合产品规格书或设计图纸的要求。

3. 保险丝熔断检查：通过模拟负载条件，对保险丝进行熔断试验，检查其在规定电流条件下的熔断时间是否符合要求。

4. 耐压性检查：对贴片保险丝进行耐压试验，检查其在规定电压下的绝缘性能是否良好。

5. 引脚检查：检查贴片保险丝的引脚是否牢固、无锈蚀、无变形。

6. 标识检查：检查贴片保险丝上的标识是否清晰、正确，包括额定电流、额定电压等信息。

7. 性能测试：根据相关标准或客户要求，对贴片保险丝进行性能测试，如可恢复性、耐冲击性等。

8. 环境适应性测试：根据实际应用环境，对贴片保险丝进行环境适应性测试，如温度、湿度、振动等。

9. 可靠性测试：通过加速寿命试验等方法，对贴片保险丝的可靠性进行评估。 10. 安全性能评估：根据相关标准和客户要求，对贴片保险丝的安全性能进行评估，如过载保护、短路保护等。
