电缆验收标准

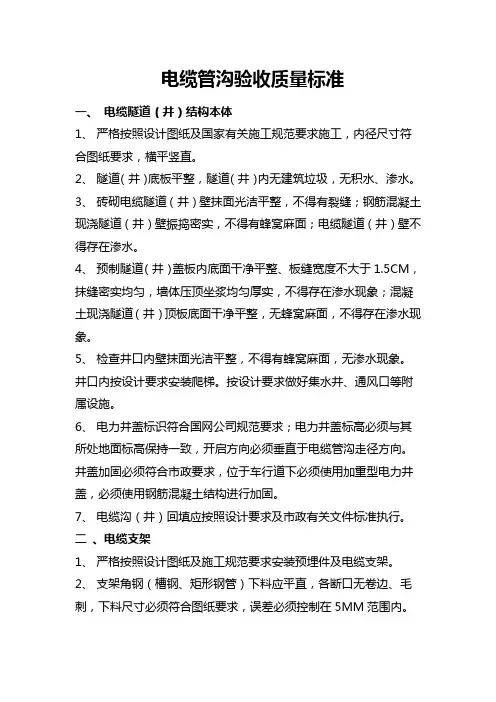

电缆管沟验收质量标准

一、 电缆隧道（井）结构本体

1、 严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。

2、 隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。

3、 砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。

4、 预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象。

5、 检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。井口内按设计要求安装爬梯。按设计要求做好集水井、通风口等附属设施。

6、 电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。

7、 电缆沟（井）回填应按照设计要求及市政有关文件标准执行。

二 、电缆支架

1、 严格按照设计图纸及施工规范要求安装预埋件及电缆支架。

2、 支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。电缆支架必须焊接牢固，所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。电缆支架横平竖直，无扭曲变形。

3、 电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内。

4、 电缆支架全长必须有良好镀锌处理。热镀锌件应先进行除锈处理，镀锌表面光洁、均匀，镀锌厚度符合设计要求，无残渣和漏镀锌部位。热浸塑件应先进行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。

5、 支架上下横撑与电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求。

6、 电缆支架与电缆隧道（井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓，如设计为预埋件结构，应焊接牢固，所有焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。

`

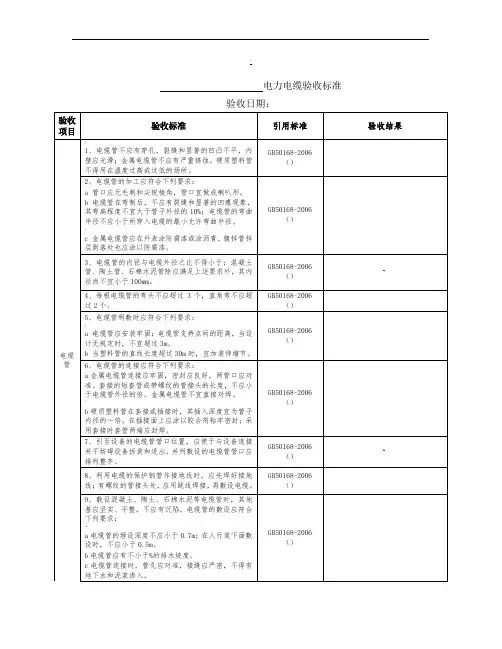

电力电缆验收标准

验收日期：

验收项目 验收标准 引用标准 验收结果

电缆管 }

1、电缆管不应有穿孔，裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。硬质塑料管不得用在温度过高或过低的场所。 GB50168-2006

（）

2、电缆管的加工应符合下列要求：

a 管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

b 电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

>

c 金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。 GB50168-2006

（）

3、电缆管的内径与电缆外径之比不得小于；混凝土管、陶土管、石棉水泥管除应满足上述要求外，其内径尚不宜小于100mm。 GB50168-2006

（） 、

4、每根电缆管的弯头不应超过3个，直角弯不应超过2个。 GB50168-2006

（）

5、电缆管明敷时应符合下列要求：

}

a 电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3m。

b 当塑料管的直线长度超过30m时，宜加装伸缩节。 GB50168-2006

（）

6、电缆管的连接应符合下列要求：

a金属电缆管连接应牢固，密封应良好，两管口应对准。套接的短套管或带螺纹的管接头的长度，不应小于电缆管外径的倍。金属电缆管不宜直接对焊。

~

b硬质塑料管在套接或插接时，其插入深度宜为管子内径的～倍。在插接面上应涂以胶合剂粘牢密封；采用套接时套管两端应封焊。 GB50168-2006

（）

7、引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。 GB50168-2006

（） 、

8、利用电缆的保护钢管作接地线时，应先焊好接地线；有螺纹的管接头处，应用跳线焊接，再敷设电缆。 GB50168-2006

少年易学老难成，一寸光阴不行轻 -

验收 验收标准

工程 电力电缆验收标准验收日期：

引用标准

验收结果

1、电缆管不应有穿孔，裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严峻锈蚀。硬质塑料管不得用在温度过高或过低的场所。

2、电缆管的加工应符合以下要求：

a 管口应无毛刺和锋利棱角，管口宜做成喇叭形。

b 电缆管在弯制后，不应有裂缝和显著的凹瘪现象，

其弯扁程度不宜大于管子外径的 10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

c 金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。

3、电缆管的内径与电缆外径之比不得小于 1.5；混凝土管、陶土管、石棉水泥管除应满足上述要求外，其内径尚不宜小于 100mm。

4、每根电缆管的弯头不应超过 3 个，直角弯不应超

过 2 个。

5、电缆管明敷时应符合以下要求：

a 电缆管应安装结实；电缆管支持点间的距离，当设计无规定时，不宜超过 3m。

电缆 b 当塑料管的直线长度超过 30m 时，宜加装伸缩节。管 6、电缆管的连接应符合以下要求：

a 金属电缆管连接应结实，密封应良好，两管口应对

准。套接的短套管或带螺纹的管接头的长度，不应小于电缆管外径的 2.2 倍。金属电缆管不宜直接对焊。b

硬质塑料管在套接或插接时，其插入深度宜为管子内径的 1.1～1.8 倍。在插接面上应涂以胶合剂粘牢密封；承受套接时套管两端应封焊。

7、引至设备的电缆管管口位置，应便于与设备连接并不阻碍设备拆装和进出。并列敷设的电缆管管口应

GB50168-2023

〔4.1.1〕

GB50168-2023

〔4.1.2〕

GB50168-2023

〔4.1.3〕

GB50168-2023

〔4.1.4〕

GB50168-2023

〔4.1.5〕

GB50168-2023

〔4.1.6〕

GB50168-2023

〔4.1.7〕 排列整齐。

10kv电缆到货验收标准

一、引言。

10kv电缆是电力系统中重要的输电设备，其质量直接影响着电力系统的安全稳定运行。为了确保10kv电缆的质量，对其到货时进行验收是非常必要的。本文将介绍10kv电缆到货验收的标准和要求，以便于相关人员进行有效的验收工作。

二、外观验收。

1. 外包装，检查外包装是否完好无损，有无破损、潮湿等情况。

2. 标识，检查电缆标识是否清晰完整，包括产品型号、规格、生产日期等信息。

3. 表面，检查电缆外皮是否有裂纹、气泡、凹陷等缺陷，表面应平整光滑，无明显损伤。

三、尺寸验收。

1. 长度，测量电缆长度是否符合要求，允许的偏差范围为正负5%。

2. 直径，测量电缆直径是否符合要求，应在允许的公差范围内。

3. 弯曲半径，检查电缆的弯曲半径是否符合要求，以确保电缆在敷设时不会受到过大的拉伸力。

四、电气性能验收。

1. 绝缘电阻，使用绝缘电阻测试仪对电缆的绝缘电阻进行测试，确保其符合标准要求。

2. 交流电阻，使用交流电阻测试仪对电缆的交流电阻进行测试，确保其符合标准要求。 3. 介质损耗，使用介质损耗测试仪对电缆的介质损耗进行测试，确保其符合标准要求。

五、包装验收。

1. 包装标志，检查包装上的标志是否正确清晰，包括产品型号、规格、数量等信息。

2. 包装材料，检查包装材料是否符合要求，是否能够有效保护电缆不受损坏。

3. 包装方式，检查电缆的包装方式是否合理，是否易于搬运和储存。

六、验收结论。

根据以上验收标准，对10kv电缆进行到货验收，必须严格按照标准要求进行检验。只有确保电缆的质量符合标准，才能保证其在电力系统中的安全可靠运行。希望相关人员能够严格执行验收标准，确保10kv电缆的质量。

七、总结。

10kv电缆到货验收标准的制定和执行，是确保电力系统安全运行的重要环节。只有通过严格的验收标准，才能保证电缆的质量符合要求，确保电力系统的安全稳定运行。希望相关人员能够认真贯彻执行验收标准，为电力系统的安全运行贡献自己的一份力量。
