开关机械特性

ZN65-12真空开关机械特性参数：

4000A

触头开距11±1 mm

超行程4±1 mm

合闸速度0.8—1.3 m/s

分闸速度 1.0—1.8 m/s

合闸弹跳时间≮4 ms

合分闸同期性≮2 ms

回路电阻≮25μΩ

合闸时间45—75 ms

分闸时间30—60 ms

VS1（ZN63）-12真空开关机械特性参数：

触头开距11±1 mm

超行程 3.5±0.5 mm

合闸速度0.4—0.8 m/s

分闸速度0.9—1.2 m/s

合闸弹跳时间≮2 ms

合分闸同期性≮2 ms

回路电阻≮25μΩ

合闸时间≮100 ms

分闸时间≮50 ms

ZN23-40.5真空开关机械特性参数：

25KA 31.5KA 触头开距22±2 mm

超行程6±1 mm

合闸速度0.6±0.2 m/s

分闸速度 1.6±0.3 m/s

合闸弹跳时间≮3 ms

合分闸同期性≮2 ms 回路电阻≮80μΩ

合闸时间≮100 ms

分闸时间≮60 ms

ZN85-40.5真空开关机械特性参数：

触头开距20±2 mm

超行程7.5±1.5 mm

合闸速度0.8±0.2 m/s

分闸速度 1.8±0.2 m/s

合闸弹跳时间≮3 ms

合分闸同期性≮2 ms

回路电阻≮40μΩ

合闸时间≮100 ms

分闸时间≮60 ms

ZN12-12真空开关机械特性参数：

1250A 3150A

触头开距11±1 mm 11±1 mm 超行程6±2 mm 8±2 mm 合闸速度0.5—0.9 m/s 0.8—1.3 m/s 分闸速度 1.0—1.4 m/s 1.0—1.8

m/s 合闸弹跳时间≮2 ms ≮2 ms

合分闸同期性≮2 ms ≮2 ms

回路电阻≮25μΩ≮25μΩ

合闸时间45—75 ms 45—75 ms 分闸时间30—60 ms 30—60

ms

LN2-40.5 SF6开关机械特性参数：

1600A

导电杆行程60 +3 -1 mm

刚合速度≮1.9 m/s

刚分速度 2.2±2.5 m/s

最小电气间隙310 mm

合分闸同期性≮2 ms

回路电阻≮35μΩ 合闸时间≮150 ms

分闸时间≮60 ms

SF6额定压力（20℃）0.65Mpa

SF6闭锁压力（20℃）0.59Mpa

序号项目单位

参数

ZN28A-12/630、

1000、1250-20

ZN28A-12/630、

1250、1600-25

ZN28A-12/630、

1250、2500-31.5

1 额定电压kV 1

2 12 12

2 额定电流 A 630 1000 1250 630 1250 1600 1250 1600 2000

2500

3 额定短路开断电流kA 20 25 31.5

4 额定短路关合电流（峰

值）

kA 50 63 80

5 额定耐受电流（峰值）kA 50 63 80

6 额定短时耐受电流kA 20 25 31.5

7 额定短时持续时间s 4 4 4

8 额定短路开断电流开断

次数

次50 50 50

9 额定操作顺序分-0.3s-合分-180s-合分

10 1min 工频耐受电压

（有效值）

kV 42 42 42 11 雷电冲击耐压75 75 75

12 机械寿命次10000 10000 10000

13 触头开距mm 11±1 11±1 11±1

14 接触行程mm 4±1 4±1 4±1

15 三相分合闸同期性ms ≤2≤2≤2

16 合闸触头弹跳时间ms ≤2≤2≤2

17 极间中心距mm 250±5 250±5 250±5

18 平均分闸速度（接触油

缓冲器前）

m/s 0.7～1.3 0.7～1.3 0.9～1.3

19 平均合闸速度m/s 0.4～0.8 0.4～0.8 0.4～0.8

20 动静触头累计允许磨损

厚度

mm 3

合集下载

开关机械特性测试仪说明书

开关机械特性测试仪说明书

武汉市华天电力自动化有限责任公司

1 开关机械特性测试仪说明书

由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！

 安全要求

请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害

使用适当的电源线。只可使用专用并且符合规格的电源线。

正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。 武汉市华天电力自动化有限责任公司

2 请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语

警告：警告字句指出可能造成人身伤亡的状况或做法。

目 录

一、介绍…………………………………………5

二、面板介绍…………………………………………7

三、仪器操作说明……………………………………10

四、开关接线案例……………………………………14

五、注意事项…………………………………………19

武汉市华天电力自动化有限责任公司

3

第一部分：介绍

1.1概述

HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1.2主要测试项目及功能

1．12个断口的固有分、合闸时间；

2．重合闸时间；

3．分、合闸最大不同期性；

4．刚分、刚合速度；

开关机械特性测试仪说明书(精)

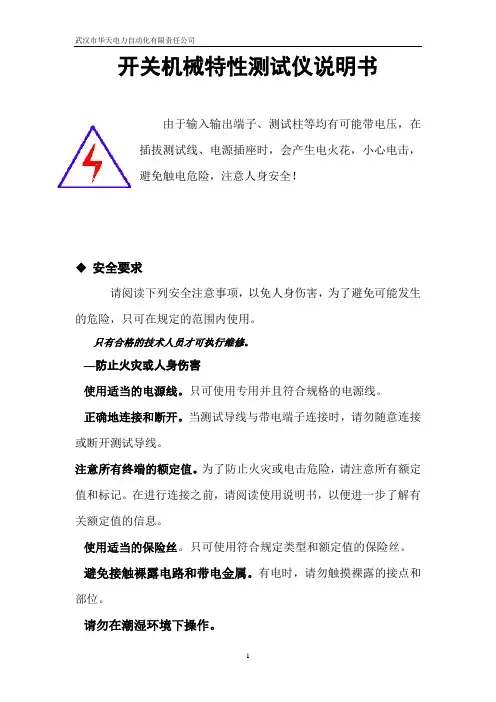

开关机械特性测试仪说明书(精)

武汉市华天电力自动化有限责任公司

1 开关机械特性测试仪说明书

由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！

 安全要求

请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害

使用适当的电源线。只可使用专用并且符合规格的电源线。

正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。 武汉市华天电力自动化有限责任公司

2 请勿在易爆环境中操作。

－安全术语

警告：警告字句指出可能造成人身伤亡的状况或做法。

目 录

一、介绍…………………………………………5

二、面板介绍…………………………………………7

三、仪器操作说明……………………………………10

四、开关接线案例……………………………………14

五、注意事项…………………………………………19

武汉市华天电力自动化有限责任公司

3

第一部分：介绍

1.1概述

HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1.2主要测试项目及功能

1．12个断口的固有分、合闸时间；

2．重合闸时间；

3．分、合闸最大不同期性；

4．刚分、刚合速度；

开关机械特性测试仪

开关机械特性测试仪

武汉世纪华胜科技有限公司

WUHAN CENTURY FARSEE TECHNOLOGYCO.,LTD.

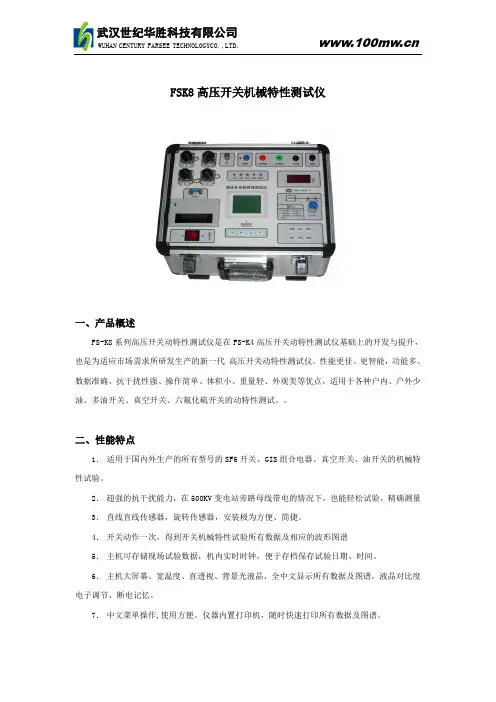

FSK8高压开关机械特性测试仪

一、产品概述

FS-K8系列高压开关动特性测试仪是在FS-K4高压开关动特性测试仪基础上的开发与提升，也是为适应市场需求所研发生产的新一代 高压开关动特性测试仪。性能更佳、更智能，功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。。

二、性能特点

1． 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2． 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量

3． 直线直线传感器，旋转传感器，安装极为方便、简捷。

4． 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱

5． 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

6． 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

7． 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

武汉世纪华胜科技有限公司

WUHAN CENTURY FARSEE TECHNOLOGYCO.,LTD.

8． 仪器配有RS-232接口，可与PC机联机操作，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

三、产品技术参数

1. 使用环境

输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa

温 度 －10～40℃ 湿 度 ≦80%RH

2. 安全性能

绝缘电阻 ＞2MΩ

介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

微动开关：浅谈微动开关的基本常识

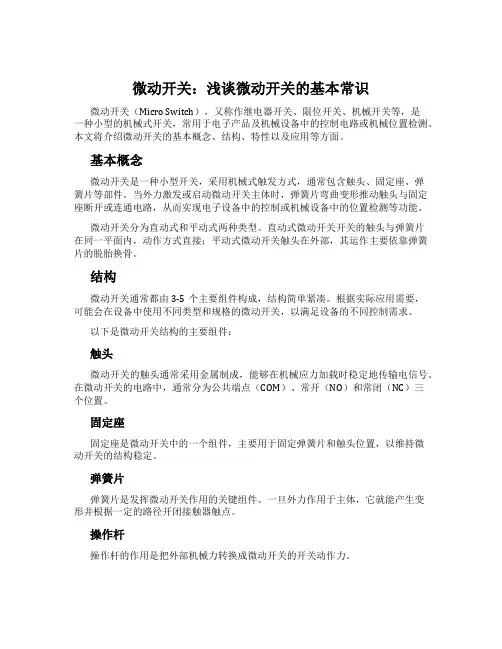

微动开关：浅谈微动开关的基本常识
