操作维护常用指令及对应参数的含义1．操作维护对象（ MO）的基本知识及操作常见提示各MO的表示格式：TG：MO=RXOTG-<tg>；CF：MO=RXOCF-<tg>；IS：MO=RXOIS-<tg>；CON：MO=RXOCON-<tg>；TF：MO=RXOTF-<tg>；TRX：MO=RXOTRX-<tg>-X；（X表示杠几载波）TX：MO=RXOTX-<tg>-X；（X表示杠几发射机）RX：MO=RXORX-<tg>-X；（X表示杠几接收机）TS：MO=RXOTS-<tg>-X-Y；（X表示杠几载波，Y表示杠几时隙）NOT ACCEPTEDSYNTAX ERROR：没有被承认，语法错误。

通常是标点符号出错。

NOT ACCEPTEDCOMMAND UNKNOWN：没有被承认，交换机不懂的命令。

NOT ACCEPTEDFORMAT ERROR：没有被承认，格式错误。

NOT ACCEPTEDFUNCTION BUSY：没有被承认，功能忙。

NOT ACCEPTEDUNREASONABLE：可根据提示检查命令哪里出错；当我们输入指令后，出现上述情况，则说明输入的指令有错或是该指令没有执行到.2．操作维护常用操作、指令及对应的参数含义2．1查基站外部告警ALLIP：ALCAT=BTS-----查外告。

告警级别分为：A1、A2、A3和O1、O2。

其中A告警是故障产生的，而O告警（观察告警）它是由于操作引起的。

相关指令：ALLIP;打印全部告警AllIP:ACL=A1/A2/A3/O1/O2;------打印各级告警2．2查出小区的TG号RXTCP：MOTY=RXOTG，CELL=小区名；例：RXTCP：MOTY=RXOTG，CELL=GP1DTC1；2．3查看小区的整体配置RXCDP：MO=RXOTG-（TG号）；例：RXCDP：MO=RXOTG-169；2．4查看小区的传输时隙分配RXAPP：MO=RXOTG-（TG号）；例：RXAPP：MO=RXOTG-169；DEV：DEV表示传输的时隙，与DCP相对应，有单对单，双对双的规律。

一套传输有32个时隙，实际占用31个时隙，一个小区可以占用二套传输（如上图，该小区占用了二套传输，接在A、C口），如果采用不压缩方式，一套传输可以开10个载波（一个载波是占用3个时隙的），如果采用压缩方式（CON=2或4），一套传输可以开12到13个载波，如果采用复用方式，最多可以开到15个载波（一个载波占用二个时隙），DCP可分为四个接口，每个接口的取值范围是不一样的，A：1-31，B：33-63，C：287-317，D：319-349。

新版的DXU_21具有四个接口（A、B、C、D），旧版的DXU只有二个接口（A 和B）,传输接口规范是A、C口入，B、D口出。

2．5查看基站DIP编号RADEP：DEV=RBLT-X；（其中X表示传输时隙）例：RADEP：DEV=RBLT-5002；2.6查看基站传输状态DTSTP：DIP=RBLT<dip>；例：DTSTP：DIP=RBLT156；传输的状态分为：WO（通）、ABL（断）、MBL（闭）2.7查看基站传输质量DTQUP：DIP=RBLT<dip>；例：DTQUP：DIP=RBLT156；滑码和误码看上面红色圈着的参数。

数值为0表示正常，有数值就表示有多少个滑码或是误码。

2.8清除基站传输质差误码和滑码DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；例：DTQSR：DIP=RBLT156，UNACC，SF，DEGR；指令正确则出现如下图。

再用DTQUP：DIP=RBLT156，查看，发现红色圈下面的数值变为“S”状态。

2.9已知基站传输DIP编码查看传输时隙编码NTCOP：SNT=ETRBLT-<dip>；例：NTCOP：SNT=ETRBLT-156；RBLT-4993&&-5023表示传输号RBLT156该套传输的时隙。

2.10查看传输时隙(设备)状态STDEP：DEV=RBLT-X；例：STDEP：DEV=RBLT-4993&&-5023;STATE状态有：BUSY表示占用业务，SEBU表示信令占用，IDLE表示空闲状态。

CONFIG状态有：PC表示定义已经占用，P表示定义未占用，NP表示未定义。

2.11已知基站时隙编号查对应的传输时隙(设备)RXMDP：MOTY=RXOTS，DEV=RBLT-X；（业务占用DEV时，BUSY状态）RXMDP：MOTY=RXOTRX，DEV=RBLT-X；(信令占用DEV时，SEBU状态）例：RXMDP：MOTY=RXOTS，DEV=RBLT-5002；例：RXMDP：MOTY=RXOTRXDEV=RBLT-4998。

根据MO格式可知，红色圈的数值就是TG号了。

2.12根据传输设置(MODDE)查阅基站的类型DTIDP：DIP=RBLT<dip>；例：STIDP：DIP=RBLT156；200站时为1，2000站时为0。

2.13查看MO的告警情况RXASP：MO=RXOTG-<tg>；例：RXASP：MO=RXOTG-172；要是ALARM SITUATION一列下面为空，刚表示小区正常，没有问题。

2.14查看MO的具体故障代码(FCODE)及对应MO的类型RXMFP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；1A级：MO内的故障，它会影响MO的功能特性；1B级：MO外的故障，它会影响MO的功能特性；2A级：MO内的故障，它不会影响MO的功能特性，具休FCODE 码可以参考FCODE故障码表；例：RXMFP：MO=RXOCF-172；STATE表示MO的状态，CF以下MO则依次类推。

此外，RXMFP：MO=RXOCF-TG，该指令还可以查DXU和CDU的类型。

例：RXMFP：MO=RXOCF-172；DXU类型：DXU（旧版）和DXU_21(新版)，上图的DXU为新版的DXU。

CDU类型有：CDU_A、CDU_C、CDU_C+、CDU_D、CDU_F、CDU_D包括：DU，FU（或FUD），CU三部分，如上图。

该CDU类型为CDU_D. 其它的CDU类型可以直接看出的，如下图，该CDU类型为CDU_C+。

RXMFP:MO=RXOTRX-X-Y. 该指令不但可以查具体FCODE，还可以查出TRU的类型。

例：RXMFP：MO=RXOTRX-172-0；TRU的类型有：TRU（普通载波）、STRU、DTRU 2．15查看各MO的相关数据RXMOP：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；例：RXMOP：MO=RXOTG-172；上图就是小区TG定义的参数。

CMOB表示滤波合成器，类型有：FLT和HYB。

FHOP表示跳频方式。

类型有：BB和HY。

红色方框里面的表示版本号。

例：RXMOP：MO=RXOCF-172；看TEI值和SIG值，TEI值是根据级别方式进行定义的。

一般的数值为：62，61，60SIG表示压缩方式。

有三种类型：UNCONC（非压缩），CONC（压缩，分压缩因子为2或4），MPLEX（复用方式，分MPLEX16和MPLEX32）例：RXMOP：MO=RXOIS-172；例：RXMOP：MO=RXOCON-172；例：RXMOP：MO=RXOTF-172；例：RXMOP：MO=RXOTRX-172-0；CHGR表示信道，TEI值与载波位置对庆，SIG表示压缩方式，DCP定义规范：第一个载波主架从128开始，扩架从160开始，EDGR从178开始。

例：RXMOP：MO=RXOTX-172-0；CHGR表示信道，BAND表示频段，MPWR表示发射功率。

例：RXMOP：MO=RXORX-172-0；例：RXMOP：MO=RXOTS-172-0&&-7；2．16查看各MO的状态RXMSP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；例：RXMSP：MO=RXOTG-172；看STATE参数，主要状态有：BLO：自动闭塞，BLL：由于处于加载过程而闭塞，BLT：由于处于测试过程而闭塞，BLA：由于激活需要而闭塞，MBL：人工闭塞，COM：MO被人工闭塞，FAIL：MO永久处于非操作状态，OPER：MO处于操作状态，NOOP：MO处于临时非操作状态，PROPER：MO即将处于操作状态，DEF：MO已被定义，处于预服务状态，UNDEF：MO未被定义。

TG以下MO则依次类推。

例：RXMSP：MO=RXOCF-172；2．17查阅逐个MO的历史故障记录RXELP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；例：RXELP：MO=RXOCF-172；1A级：MO内的故障，它会影响MO的功能特性；1B级：MO外的故障，它会影响MO的功能特性；2A级：MO内的故障，它不会影响MO的功能特性；全部是0表示没有故障记录，我们可以看到2A下面有一个数值，对应的具体FCODE是多少呢？CF以下MO，则依次类推。

2．18查看小区的信道配置及干扰情况RLCRP：CELL=小区名；例：RLCRP：CELL=DO2WBO1；ICMBAND表示干扰级别，类型：1，2，3，4，5级别越高，干扰越大，就是说5级干扰最大。

2．19查看小区的频率配置情况RLCFP：CELL=小区名；例：RLCFP：CELL=DO2WBO1；CHGR表示信道，DCHNO表示频点。

2．20查看小区的工作状态RLSTP：CELL=小区名；例：RLSTP：CELL=DO2WBO1；STATE的状态有二种：ACTIVE（激活）和HALTED（闭）2．21查看小区的开、关跳频情况RLCHP：CELL=小区名；例：RLCHP；CELL=DO2WBO1；HOP表示跳频状态，有二种状态：ON（开）和OFF（关）2．22查看小区信道分配情况RLBDP：CELL=小区名；例：RLBDP：CELL=DO2WBO1；NUMREQEGPRSBPC表示开EDGR占用多少个时隙。

2．23查看小区CGI、BCCHNO、BSIC等基本信息RLDEP：CELL=小区名；例：RLDEP：CELL=DO2WBO1；CGI：小区全球识别码，用于识别一个位置区内的小区。

构成：CGI＝MCC＋MNC ＋LAC＋CI，MCC＝移动国家号，识别一个国家（中国为460），MNC＝移动网号，识别国内的GSM网（移动为00，联通为01），LAC＝位置区号码，识别一个GSM 网中的位置BSIC：基站识别码，BSIC＝NCC＋BCC，NCC＝国家色码，用于识别GSM移动网，BCC＝基站色码，用于识别基站BCCHNO：主频。

合集下载

BSC工作(第一讲OSS的使用)

BSC工作(第一讲OSS的使用)

滚动开站入门篇一、前言现在各地的滚动开站正开展得轰轰烈烈，为了培养更多的滚动开站人员，这篇文章也就横空出世了。

本教程主要是针对一些没有开站经验的人员，希望通过这篇文章，能让初学者能熟悉BSC上的操作和2000站的开站的流程。

由于本教程只是针对初学者，所以尽量写得很通俗简单，使用了大量插图，不会涉及太深层的技术，并加入了本人的一些经验。

因为我知道让初学者一下子记住太多东西是不可能的，所以我只会挑重点来讲，再进一步的技术大家可以参考公司内部的资料。

务求使得大家看完本教程能懂得一个基本的开站流程和工具的使用，并能基本具备独立开站的能力（主要是指2000站）。

二、名词解释OSS——是GMCC移动通信网中爱立信设备的操作支持系统，即网管系统。

系统功能包括配置管理、故障管理、性能管理和操作维护管理等。

我们开站时就是在OSS上进行操作。

DT——是开站所需指令的集合。

我们一般预先把开站的指令都写好，存为一个文本文件，就叫做DT。

开站时把这个文件打开，将指令LOAD到交换机就可以了，这样就不必逐条敲指令，提高了效率。

CDD——是由设计院设计的网络规划表，基本上包括了当地所有小区的小区参数、相邻关系、频率规划等内容，是我们做工程的主要依据。

MO——Manage Object.简单来说，基站的硬件部分在交换机上对应的就是MO，我们通过查MO的状态就可以知道基站硬件的运行情况。

2000站的MO包括TG、CF、IS、TF、CON、TRX、TX、RX、TS。

对传输——这是开站前必须做的工作。

为了判断传输是否正常，一般是派人在DF架上把传输的收和发两端自环和断开，同时在BSC上用指令查该传输（DIP）的状态，正常的话，自环时状态为WO，断开时状态为ABL，就是正常。

如果状态一直为WO表示中间有个地方自环了，或一直为ABL就表示中间有个地方断了。

LOFILE——我们有时要把操作时输出的结果保存下来，或者把交换机的数据取出来（用一些P指令打印出的结果），用于后台的分析和做DT，这时就要做LOGFILE。

OSS操作介绍

OSS操作介绍

OSS操作简介目前OSS的版本已到了R9，其中的一些工具如PMR(PM TRAFFIC RECORDING)、RNO(RADIO NETWORK OPTIMIZATION)等都为我们日常的网络优化工作提供了很大的帮助，以下就介绍一下对这些工具的用途和使用方法。

1、PMR的操作它分为三部分：CTR(Cell Traffic Recording)、CER(Channel Event Recording)、MTR(Mobile Traffic Recording)。

其中较常用的是CTR和CER，PMR主要是对CTR、CER进行一定的后台操作，它具备全网的配置信息如网元、小区名称等；能收集到较为全面的A接口和Abis接口信息。

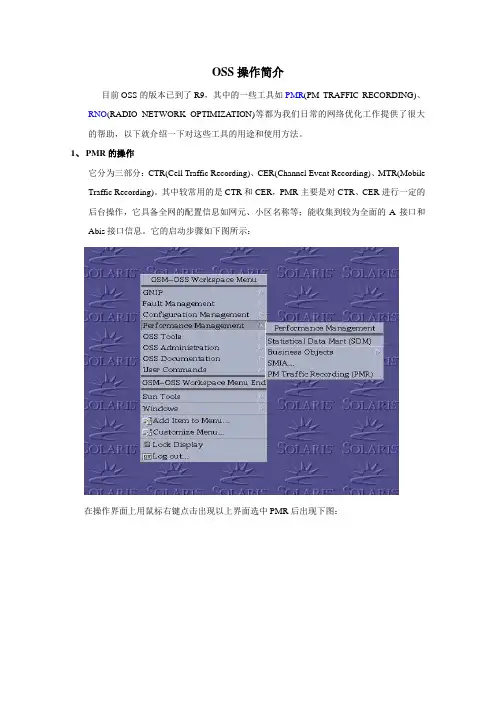

它的启动步骤如下图所示：在操作界面上用鼠标右键点击出现以上界面选中PMR后出现下图：在FILE的下拉菜单中选中Initiate Recording后可以进入到以下界面:在此界面中在Category选项中选择CELL是做CTR，选CHANNEL是做CER，选MOBILE 是做MTR，选好后依次输入记录名（随便）、网元、测试时长、需要记录的小区名，然后选择需要记录的事件，CA为Cell Access，CR为Connection Release，HO为Handover，TO为Trace Invocation，一般我们选取的是CA。
