机械搅拌澄清池

实验四机械搅拌澄清池的实验

一、 实验目的

1．通过机械搅拌澄清池模型的模拟实验，进一步了解其构造和工作原理。

2.熟悉机械搅拌澄清池的操作方法。

二、基本概念与工作原理

澄清池主要由集水箱、支撑桥、变速驱动装置、进出水管、加药管、取样管、排泥管、底部轴承及轴承座、底部轴承润滑管、底部轴承支架、角度调节夹、第一反应室延伸段、，第一反应室、第二反应室、导流板、污泥搅拌浆、搅拌叶轮、搅拌轴、刮泥机轴由刮泥机臂、顶部支撑钢结构等部件组成。

机械搅拌澄清池是混合室和反应室合二为一，即原水直接进入第一反应室中，在这里由于搅拌器叶片及涡轮的搅拌提升，使进水、药剂和大量回流泥渣快速接触混合，在第一反应室完成机械反应，并与回流泥渣中原有的泥渣再度碰撞吸附，形成较大的絮粒，再被涡轮提升到第二反应室中，再经折流到澄清区进行分离，清水上升由集水槽引出，泥渣在澄清区下部回流到第一反应室，由刮泥机刮集到泥斗，通过池底排泥阀控制排出，达到原水澄清分离的效果。

三、 机械搅拌澄清池的基本结构

机械搅拌澄清池的构造如图1所示。

图1机械搅拌澄清池示意图

-1-

四、 实验设备和仪器

1．有机玻璃模型―套。2．浊度仪。3．ph计。4．投药设备。5．玻璃仪器。6．混凝剂a12(s04)3。7．化学试剂等。

五、 实验方法和步骤

首先熟悉机械搅拌澄清池的构造与工作原理，检查其各部件是否漏水，水泵与闸阀等是否完好。

1.向原水中加入混凝剂。2.启动搅拌浆进行搅拌。

3．加大或减小进水流量，测出不同负荷下运行时的进出水浊度，并计算其去除率。 4.改变混凝剂的投加量或调整罐顶提升阀，改变原水流量与污泥回流的比例，以找到最佳操作条件，并记录下来，以备将来的实验。

实验记录填入表1中。

表1测试记录

序号ph12345原水搅拌速度流量l/h2名称投药投药量mg/l-1进水浊度出水去除率注：在流量选定时，以清水区上升流速不超过1.1mm/s为宜，如上升流速过大，效果不好。

六、 实验结果与讨论

1．绘制搅拌速度与去除率的关系曲线。

-2-

2．机械搅拌澄清池与水力循环池有哪些不同之处?它们的主要优缺点是哪些？

-3-

合集下载

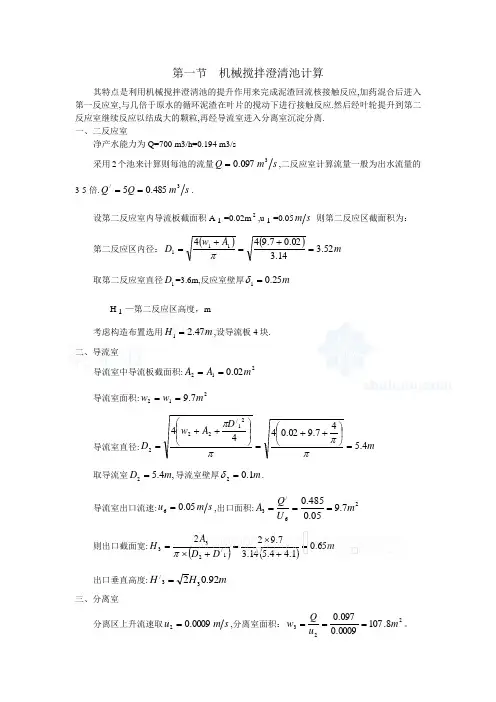

机械搅拌澄清池设计计算

机械搅拌澄清池设计计算

第一节 机械搅拌澄清池计算

其特点是利用机械搅拌澄清池的提升作用来完成泥渣回流核接触反应,加药混合后进入第一反应室,与几倍于原水的循环泥渣在叶片的搅动下进行接触反应.然后经叶轮提升到第二反应室继续反应以结成大的颗粒,再经导流室进入分离室沉淀分离.

一、二反应室

净产水能力为Q=700 m3/h=0.194 m3/s

采用2个池来计算则每池的流量smQ3097.0,二反应室计算流量一般为出水流量的3-5倍.smQQ3/485.05.

设第二反应室内导流板截面积A1=0.02m2,u1=0.05sm 则第二反应区截面积为：

第二反应区内径：mAwD52.314.302.07.944111

取第二反应室直径1D=3.6m,反应室壁厚m25.01

H1—第二反应区高度，m

考虑构造布置选用mH47.21,设导流板4块.

二、导流室

导流室中导流板截面积:21202.0mAA

导流室面积:2127.9mww

导流室直径:mDAwD4.547.902.044421/222

取导流室,4.52mD导流室壁厚m1.02.

导流室出口流速:smu05.06,出口面积:26/37.905.0485.0mUQA

则出口截面宽:mDDAH65.01.44.514.37.9221/233

出口垂直高度:mHH92.0233/

三、分离室

分离区上升流速取smu0009.02,分离室面积：2238.1070009.0097.0muQw。 池总面积：22/342.1324mDww

池的直径：mmwD1399.1242.13244

四、池深计算

池中停留时间T设为1.5h。

有效容积：3/8.5235.1097.036003600mQTV

考虑增加4%的结构容积：3/75.54404.01mVV，取池超高mH3.00。

机械搅拌加速澄清池跑矾花的原因及对策

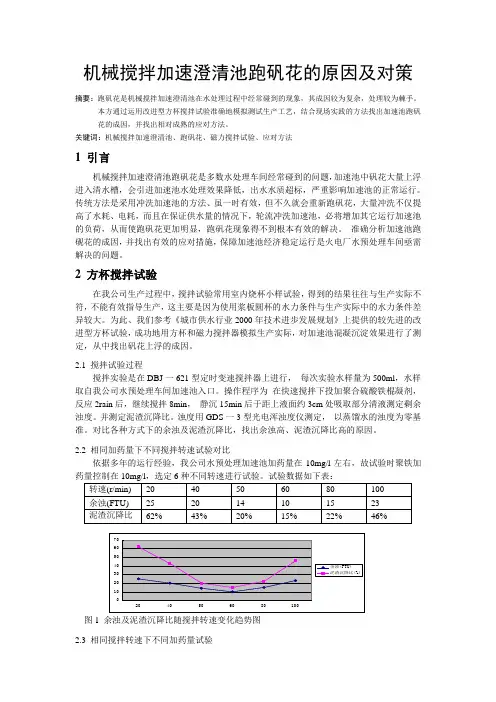

机械搅拌加速澄清池跑矾花的原因及对策
