展示台说明书

欢迎购买多媒体视频展示台，为获得最佳性能和安全，请详细阅读说明书并妥善保管，以备今后参考。

安全注意事项

为防止起火或触电事故，请不要将机器暴露在雨中或潮湿环境里。小心不要将水或其它液体流入本机，机箱里不能掉进杂物或金属物。请勿擅自打开机壳，维修时必须委托合格的维修人员进行。

使用注意事项

请勿让本机连续工作24小时，否则容易损坏镜头。

请勿频繁地切换底灯和臂灯，以免影响灯的寿命。

长时间不使用本机时，请拔掉电源插头。

清洁本机时，切不可以用水或清洁剂直接喷洒本机，必须用软布沾之擦拭。

目录

产品特点 (2)

系统配置 (3)

后面板接口说明 (4)

侧面接口说明 (4)

控制面板说明 (5)

遥控器说明 (7)

电脑控制软件 (9)

USB采集软件 (9)

技术参数 (10)

产品特点

本产品是一款采用数字视频技术，用于各类实物、文本、图表、幻灯片及透明胶片演示的视频采集设备，可连接电视机、投影机、电脑等多种多媒体设备，是多媒体演示、电化教学等信息传播中不可缺少的组成部分。

系统配置 基本配置

高级配置

注：将电脑与展示台连接起来，电脑安装控制软件后，即可方便地在电脑上控制展示台。

后面板接口说明

DC 12V IN：外置电源12V输入端子；

AV输入：外部视频设备VIDEO和对应音频输入接口；

电脑输入：台式电脑或其他RGB信号和对应音频输入接口；SVIDEO输出：展台和其它输入设备的S-VIDEO信号输出接口；VIDEO输出：展台和其它输入设备的VIDEO信号输出接口；

声音输出：展台和其它输入设备的音频信号输出接口；

显示器：展台RGB信号输出接口，可连接显示器；

投影机：展台RGB信号输出接口，可连接投影机；

侧面接口说明

RS232：电脑控制展台接口；

麦克风：麦克风输入接口；

USB（选配）：视频采集输出；

电脑输入：笔记本电脑或其他RGB信号和对应音频输入接口；SVIDEO输入：外部视频设备S-VIDEO和对应音频输入接口；

控制面板说明

控制面板上各按键的使用方法如下：

电源：按下“电源”键，展台接通电源，开始工作。按下“电源”键两秒钟以上，展台关机。 本机：输出本机的RGB信号或视频信号选择键。每按一次键，摄像头信号在RGB输出和视频输出之间切换。

电脑：输出RGB信号选择键。每按一次键，输出RGB信号在电脑1和电脑2之间切换，同时切换音频输出。

视频：按此键视频输出接口输出外部视频，同时切换音频输出。

冻结：冻结图像。按一次键，图像冻结；再按一次，图像恢复正常状态。

灯光：接通电源后，臂灯和底灯都熄灭。每按一次“灯光”键，臂灯、底灯的变化情况如下：

臂灯亮底灯亮臂灯底灯均熄灭

自动：自动键。按“自动”键，自动聚焦调整。

放大/缩小：放大、缩小键。按下“放大”、“缩小”键，即可缩放屏幕上的图像。

聚远/聚近：聚远/聚近功能键。

亮度+/-：亮度增加/减弱键。

文本：图像/文本模式切换。

负片：接通电源后，自动显示正片，要显示负片，先打开底灯，按“负片”键即可。再按一次键，显示正片。

镜像：图像翻转。按下“镜像”键，图像沿垂直轴镜像。再次按下“镜像”键，退出。

同屏：同屏对比功能键。按一次键，图像分割成两部分，一半显示为当前画面，另一半为静态的画面。再按键，退出同屏对比状态。

存储：存储图片。每按一次“存储”键，存储一幅图片，存满后，再按“存储”键，存储功能无效。如还需存储图片，请先删除已存储的图片。

浏览：存储画面回放键，回放已存储的图片。按“浏览”键后，已存储的图片逐一回放在屏幕上。按“删除”即可删除该幅图片。按“本机”键可退出回放图片状态。

锐度+/-：锐度增加/减弱键。 遥控器说明

遥控器各按键的使用方法如下：

电源：按下“电源”键，展台接通电源，开始工作。按下“电源”键两秒钟以上，展台关机。

旋转：按一次“旋转”键，图片顺时针旋转180°；再按一次“旋转”键，图像恢复正常位置。

冻结：冻结图像。按一次“冻结”键，图像冻结；再按一次，图像恢复正常状态。

灯光：接通电源后，臂灯亮。每按一次“灯光”键，臂灯、底灯的变化情况如下：

臂灯亮底灯亮臂灯底灯均熄灭

存储：存储图片。每按一次“存储”键，存储一幅图片，存满后，再按“存储”键，存储功能无效。如还需存储图片，请先删除已存储的图片。

回放：存储画面回放键，回放已存储的图片。按“回放”键后，已存储的图片逐一回放在屏幕上。按“删除”即可删除该幅图片。按“退出”键可退出回放图片状态。

负片：接通电源后，自动显示正片，要显示负片，先打开底灯，按“负片”键即可。再按一次“负片”键，显示正片。

文本：图像/文本模式切换。

镜像：图像翻转。按下“镜像”键，图像沿垂直轴镜像。再次按下“镜像”键，退出。

分辨率：按下“分辨率”键，画面切换显示分辨率。

黑白：黑白键，系统默认显示彩色，按一次“黑白”，显示黑白，再按一次，恢复彩色。

两画面：同屏对比功能键。按一次“两画面”，图像分割成两部分，一半显示为当前画面，另一半为静态的画面。再按“两画面”，退出同屏对比状态。 自动：按“自动”键，进行自动亮度、自动白平衡、自动聚焦的调整。放大/缩小：放大/缩小功能键

聚远/聚近：聚远/聚近功能键。

电脑/展台：输入RGB信号选择键。每按一次“电脑/展台”键，在展台

和电脑之间切换输入信号。

视频：输出外部视频信号选择键。

亮度+/-：亮度增加/减弱键。

电脑控制软件

本展台可通过计算机RS-232端口进行各种功能控制。

用标准RS-232控制线将展示台连接至计算机串行端口，将本机所提供的安装光盘放入光驱，将X:\ 232控制界面\控制界面(X指计算机光驱盘符)拷贝到用户自定义目录下，然后运行该文件。

USB采集软件

USB驱动安装步骤：

展台开机，用USB线将展台与电脑连接，电脑中将自动安装驱动。

点击“X：\ USB采集界面\Setup.exe”安装采集软件，然后运行该软件。

采集界面工具条使用说明：

：采集一幅展台当前显示画面；

：开始采集连续画面；

：停止采集连续画面；

USB使用注意事项：

1) 电脑硬件要求：CPU 2.4G 以上，硬盘40G 以上，内存1G以上，显

存512M以上，主板有USB2.0接口；

2)操作系统要求Windows XP，且必须安装SP2以上补丁； 3)必须使用随展台所配的高速USB连接线；

4) 在用随展台所配的高速USB连接线连接展台和台式电脑时，电脑端

最好插主机后面的USB插口（因主板上的USB插口干扰小）；

5) 显示器最小分辨率XGA。

技术参数

本公司致力于产品更新和技术提高，产品技术参数和说明如有更改，恕不另行通知。

合集下载

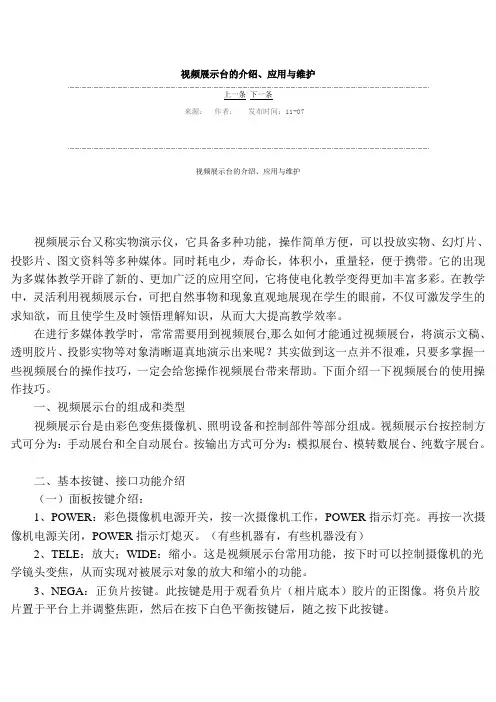

视频展示台的介绍
