普通混凝土用砂、石质量标准及检验方法

。

-可编辑修改-

普 通 砼 用 砂、石 检 测

作 业 指 导 书

。

-可编辑修改-

哈尔滨市龙盛商品混凝土有限公司实验室

持有人:

普通砼用砂检测作业指导书

一、检测标准

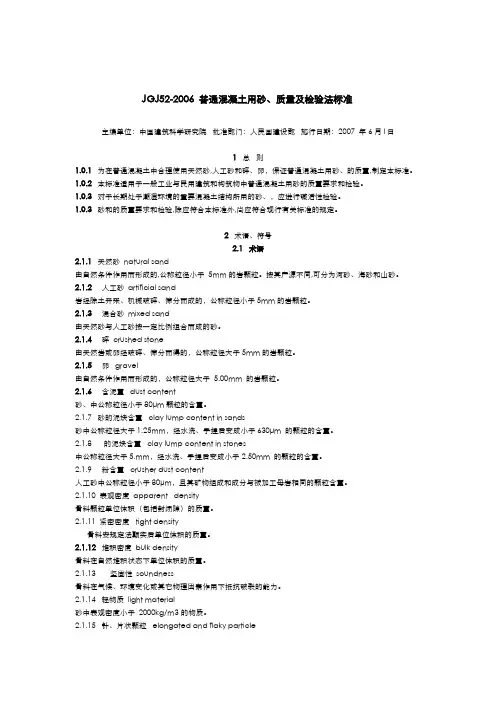

JGJ 52-2006 普通混凝土用砂质量标准及检验方法

二、取样

同产地，同时进场用大型工具运输以400m3、以小型工具运输的200m3为一验收批，不足上述数量者以一批论。

在料堆上取样时，取样部位应分布均匀。取样前先将取样部位表层铲除，然后各部位抽取大致相等的8份，组成一组试样。

每组试样的取样数量对每一单项试验应不小于表1最小取样重量。可用同一组试样进行几项不同试验，然后用分料器或人工四分法进行缩分。人工四分法将试样在潮湿状态下拌匀，堆成厚度20mm。

-可编辑修改- 圆饼，然后沿相互垂直的两条直径把园饼分成四等份取其对角的两份，然后再重新拌匀重复上述过程，直至缩分后材料量略多于进行试验所需数量。

每一试验项目所需砂的最小取样数量见表1。

试验项目 最小取样数量（g）

筛分析 4400

表观密度 2600

堆积密度 5000

含泥量 4400

泥块含量 10000

有机物含量 2000

三、技术指标

1、砂颗粒级配区

级配区及累计筛余(%) I区 II区 III区

筛孔尺寸（mm）

10 0 0 0

5 10-0 10-0

10-0

2.5 35-5 25-0 15-0

1.25 65-35 50-10 25-0

0.63 85-71 70-41 40-16

0.315 95-80 92-70 85-55

0.16 100-90 100-90 100-90

2、砂中含泥量、泥块含量限值

混凝土强度等级 大于或等于C30 小于C30

含泥量//% ≤3.0 ≤5.0

泥块含量/% ≤1.0 ≤2.0 。

-可编辑修改- 3、砂中有机物含量限值

有机物含量（用比色法试验）；颜色不应深于标准色，如深于标准色，则应按水泥胶砂强度试验方法，进行强度对比试验，抗压强度比不低于0.95。

四、常规试验步骤（试验前应填写仪器设备使用记录）

（一）砂的筛分析试验

1、本方法适用于测定普通混凝土用天然砂的颗粒级配及细度模数。

2、本试验应采用下列仪器设备：

试验筛：10.0、5.0、2.5mm的圆孔筛和1.25、0.63、0.315、0.16mm的方孔筛，以及筛的底盘和盖各一只。

天平：称量1000g，感量1g。

摇筛机。

烘箱：能使温度控制在100~110℃。

浅盘和硬、软毛刷等。

3、试样制备：试验前前应先将来样通过10mm筛，并算出筛余百分率，然后称取每份不少于550g的试样两份，分别倒入两个浅盘中，在100~110℃的温度下烘干到恒重。冷却至室温备用。

4、试验步骤：准确称取烘干试样500g，置于按筛孔大小（大孔在上、小孔在下）顺序排列的套筛的最上一只筛（即5mm筛孔筛）上；将套筛装入摇筛机内固紧，筛分时间为10min左右；然后取出。

-可编辑修改- 套筛，再按筛孔大小顺序，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过试样总量的0.1%时为止，通过的颗粒并入下一个筛，并和下一个筛中试样一起过筛，按这样顺序进行，直至每个筛全部筛完为止。称取各筛筛余试样的重量（精确至1g），所有各筛的分计筛余量和底盘中剩余量的总和与筛分前的试样总量相比，其相差不得超过1%。

5、筛分析试验结果应按下列步骤计算：

（1）计算分计筛余百分率（各筛上的筛余量除以试样总量的百分率），精确至0.1%;

（2）计算累计筛余百分率（该筛上的分计筛余百分率与大于该筛上的分计筛余百分率之总和）精确至1%；

（3）根据各筛的累计筛余百分率评定该试样的颗粒级配分布情况；

（4）按下式计算砂的细度模数（精确至0.01）:

µf = β2+β3+β4+β5+β6100 - β1

式中：β1、β2、β3、β4、β5、β6——分别为5、2.5、1.25、0.63、0.315、 0.16mm各筛上的累计筛余百分率。

（5）筛分试验应采用两个试样平行试验。细度模数以两次试验结果的算术平均值为测定值（精确至0.1）。如两次试验所得的细度模数之差大于0.2时，应重新取样进行试验。

（6）按0.63mm筛的累计筛余百分率及前表，确定砂所属的区域。 。

-可编辑修改- （二）砂的表观密度试验（标准方法）

1、本方法适用于测定砂的表观密度。

2、本试验应采用下列仪器设备

天平：称量1000g，感量1g

容量瓶：500ml

干燥器、浅盘、铝制料勺、温度计等

烘箱：能使温度控制在100~110℃

烧杯：500ml

3、试样制备：将缩分至650g左右的试样在温度为100~110℃的烘箱中烘干至恒重，并在干燥器内冷却至室温。

4、试验步骤

（1）称取烘干试样300g，装入盛有半瓶冷开水的容量瓶中；

（2）摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h左右。然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其重量；

（3）倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与第（1）、（2）款水温相差不超过2℃的冷开水至瓶颈刻度线。塞紧瓶塞，擦干瓶外水分，称其重量。

5、表观密度应按下式计算（精确到10kg/m3）：

ρ=（[m0/ m0+ m2- m1]- at）×1000（ kg/m3）

式中：m0——试样的烘干重量，g；

m1——试样、水及容量瓶总重，g； 。

-可编辑修改- m2——水及容量瓶总重，g；

at——考虑称量时的水温对水相对密度影响的修正系数。

不同水温下砂的表观密度温度修正系数

水温℃ 15 16 17 18 19 20

at 0.002 0.003 0.003 0.004 0.004 0.005

水温℃ 21 22 23 24 25

at 0.005 0.006 0.006 0.007 0.008

以两次试验结果的算术平均值作为测定值，如两次结果之差大于20kg/m3时，应重新取样进行试验。

（三）砂的堆积密度试验

1、本方法适用于测定砂的堆积密度。

2、试验应采用下列仪器设备：

案秤：称量5000g，感量5g

容量筒：金属制、圆柱形、内径108mm净高109mm，筒壁厚2mm，容积约为1L筒底厚5mm

漏斗或铝制料勺

烘箱：能使温度控制在100~110℃

直尺、浅盘等

3、试样制备、；用浅盘装样品约3L，在温度为100~110℃烘箱中烘干至恒重，取出并冷却至室温，再用5mm孔径的筛子过筛，分成大致相等的两份备用。试样烘干后如有结块，应在试验前先予捏碎。

4、试验步骤：取试样一份，用漏斗或铝制料勺，将它徐徐装入。

-可编辑修改- 容量筒（漏斗出料口或料勺距容量筒筒口不应超过50mm）直至试样装满并超出容量筒筒口。然后用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称其重量。

5、试验结果计算应符合下列规定：

堆积密度按下式计算（精确至10kg/m3）

100V121mm

式中：m1——容量筒的重量，kg；

m2——容量筒和砂总重，kg；

V——容量筒容积；L。

以两次试验结果的算术平均值作为测定值。

（四）砂的含泥量试验（标准方法）

1、本方法适用于测定砂中的含泥量。

2、试验应采用的仪器设备：

（1） 天平：称量1000g，感量1g

（2） 烘箱：能使温度控制在100~110℃

（3） 筛：孔径为0.08mm、1.25mm各一个

（4） 洗砂用的容器及烘干用的浅盘等

3、试样制备：将样品在潮湿状态下用四分法缩分至约1100g，置于温度为100~110℃的烘箱中烘干至恒重，冷却至室温后，立即称取各为400g的试样两份备用。

4、试验步骤：取烘干试样一份置于容器中注入饮用水，使水面。

-可编辑修改- 高出砂面约150mm充分拌均匀后浸泡2h，然后用手在水中淘洗试样，使尘屑、淤泥和粘土与砂粒分离，并使之悬浮或溶于水中。缓缓地将浑浊液倒入1.25mm及0.08mm的套筛上(1.25mm筛放置上面)，滤去小于0.08mm的颗粒。试验前筛的两面应先用水润湿，在整个试验过程中，应注意避免砂粒丢失。再次加水于筒中，重复上述过程，直到筒内洗出的水清澈为止。用水冲洗剩留在筛上的细粒，并将0.08mm筛放在水中来回摇动，（使水面略高出筛中砂粒的上表面）以充分洗除小于0.08mm的颗粒。然后将两只筛上剩留在筛上的颗粒和筒中已经洗净的试样一并装入浅盘，置于温度为100~110℃的烘箱中烘干至恒重。取出来冷却至室温后，称试样的重量。

5、砂的含泥量应按下式计算（精确至0.1%）

100010mmmC

式中：m0——试验前的烘干试样重量，g；

m1——试验后的烘干试样重量，g。

以两个试样试验结果的算术平均值作为测定值。两次结果

的差值超过0.5%时，应重新取样进行试验。

（五）砂的泥块含量试验

1、本方法适用于测定砂中泥块含量。

2、试验应采用下列仪器设备：

（1） 天平：称量2000g，感量2g

（2） 烘箱：温度控制在100~110℃ 。

-可编辑修改- （3） 试验筛：孔径为0.63mm及1.25mm各一个

（4） 洗砂用的容器及烘干用的浅盘等

3、试样制备：将样品在潮湿状态下四分法缩分至约3000g，置于温度为100~110℃的烘箱中烘干至恒重，冷却至室温后，用1.25mm筛筛分，到筛上的砂400g分为两份备用。

4、试验步骤：称取试样200g置于容器中并注入饮用水，使水面高出砂面约150 mm。充分拌混均匀后浸泡24h，然后用手在水中碾碎泥块，再把试样放在0.63mm筛上，用水淘洗，直至水清澈为止。保留下来的试样应小心地从筛里取出，装入浅盘后，置于温度为100~110℃烘箱中烘干至恒重，冷却后称重。

5、砂中泥块含量应按下式计算（精确至0.1%）

1001211,mmmC

式中：：ωC，l——泥块含量。%；

m1——试验前的干燥试样重量。G；

m2——试验后的干燥试样重量，g。

取两次试样试验结果的算术平均值作为测定值，两次结果的差值超过0.4%时，应重新取样进行试验。

（六）砂中有机物含量试验

1、本方法适用于近似地测定天然砂中的有机物含量是否达到影响混凝土质量的程度。

2、本试验应采有下列仪器设备：
