船舶力学的船体稳定性分析
船舶力学是研究船舶在水中运动及力学性能的学科，船体稳定性是船舶力学中至关重要的一个方面。本文将对船体稳定性进行分析，并探讨其相关概念、影响因素以及分析方法。
一、船体稳定性的概念
船体稳定性指船舶在平静水面上保持稳定的能力，即船体在外力作用下能够恢复到平衡状态，并能经受一定程度的倾斜而不翻覆。船体稳定性的好坏直接关系到船舶的安全性和操作性。
二、船体稳定性的影响因素
1. 重心位置：船舶的重心位置对稳定性影响较大，重心过高或过低都会导致稳定性下降。一般来说，船舶的重心位置应该尽量靠近船舶的中心线，以提高稳定性。
2. 压力中心位置：船舶的压力中心位置是指船下部受到浮力的作用点。压力中心位置过高或过低都会影响船体的稳定性，合理的压力中心位置可提高船舶的稳定性。
3. 船舶形状：船舶的外形对于稳定性起着重要作用。船舶通常采用宽船底和圆弧形侧壁，以增加船舶的稳定性。
4. 重量分布：合理的重量分布可以提高船舶的稳定性。经验上，船舶的重量应集中在船舶的下部，以增加稳定性。
三、船体稳定性分析方法 1. 初步稳性计算：通过计算船舶的几何参数和重心位置，利用稳定性公式进行初步的稳性计算。初步稳性计算可以快速评估船舶的稳定性，并为进一步分析提供数据基础。
2. 可能性稳性计算：利用可能性稳性曲线进行进一步的分析。该方法通过模拟船舶在倾斜时的稳定状态，绘制稳性曲线来评估船舶的稳定性。可能性稳性计算可以更加全面地了解船舶的稳定性。
3. 倾斜试验：通过进行倾斜试验来验证船舶的稳定性。倾斜试验是将船舶船体倾斜一定角度，观察船舶的回复能力以及倾斜角度与稳定性之间的关系。倾斜试验是一种直接、可靠的稳性分析方法。
综上所述，船体稳定性是船舶力学中重要的一部分，其稳定性分析涉及到重心位置、压力中心位置、船舶形状和重量分布等因素。通过初步稳性计算、可能性稳性计算以及倾斜试验等方法，可以评估船舶的稳定性，并为船舶设计、建造和操作提供依据，保障船舶的安全运行。

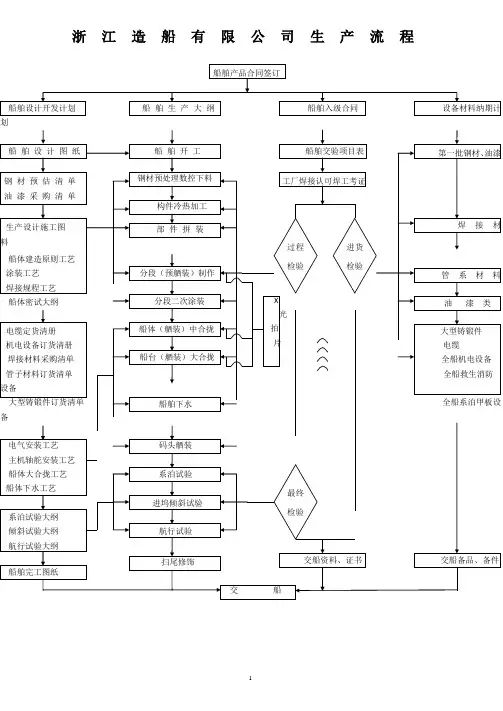

浙 江 造 船 有 限 公 司 生 产 流 程
船舶产品合同签订
船舶设计开发计划 船 舶 生 产 大 纲 船舶入级合同 设备材料纳期计划
船 舶 设 计 图 纸 船 舶 开 工 船舶交验项目表 第一批钢材、油漆
钢 材 预 估 清 单 钢材预处理数控下料 工厂焊接认可焊工考证
油 漆 采 购 清 单
构件冷热加工
生产设计施工图 部 件 拼 装 焊 接 材
料
船体建造原则工艺
涂装工艺 分段（预舾装）制作 管 系 材 料
焊接规程工艺
船体密试大纲 分段二次涂装 X 油 漆 类
光

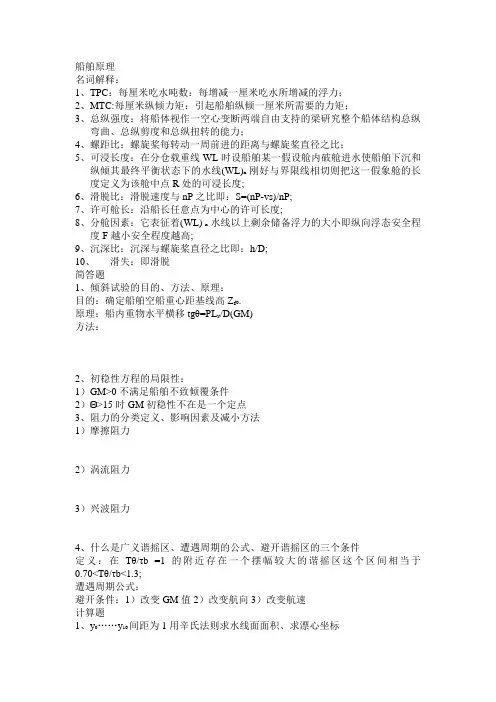

船舶原理
名词解释：
1、TPC：每厘米吃水吨数：每增减一厘米吃水所增减的浮力；
2、MTC:每厘米纵倾力矩：引起船舶纵倾一厘米所需要的力矩；
3、总纵强度：将船体视作一空心变断两端自由支持的梁研究整个船体结构总纵弯曲、总纵剪度和总纵扭转的能力；
4、螺距比：螺旋桨每转动一周前进的距离与螺旋桨直径之比；
5、可浸长度：在分仓载重线WL时设船舶某一假设舱内破舱进水使船舶下沉和纵倾其最终平衡状态下的水线(WL)n刚好与界限线相切则把这一假象舱的长度定义为该舱中点R处的可浸长度;
6、滑脱比：滑脱速度与nP之比即：S=(nP-vs)/nP;
7、许可舱长：沿船长任意点为中心的许可长度;
8、分舱因素：它表征着(WL) n水线以上剩余储备浮力的大小即纵向浮态安全程度F越小安全程度越高;
9、沉深比：沉深与螺旋桨直径之比即：h/D;
10、 滑失：即滑脱
简答题
1、倾斜试验的目的、方法、原理：
目的：确定船舶空船重心距基线高Zg0.
原理：船内重物水平横移tgθ=PLy/D(GM)
方法：
2、初稳性方程的局限性：
1）GM>0不满足船舶不致倾覆条件
2）Θ>15时GM初稳性不在是一个定点
3、阻力的分类定义、影响因素及减小方法
1）摩擦阻力
2）涡流阻力
3）兴波阻力
4、什么是广义谐摇区、遭遇周期的公式、避开谐摇区的三个条件
定义：在Tθ/τb =1的附近存在一个摆幅较大的谐摇区这个区间相当于0.70
遭遇周期公式：
避开条件：1）改变GM值2）改变航向3）改变航速
计算题
1、y0……y10间距为1用辛氏法则求水线面面积、求漂心坐标
2、排水量D=16000t稳心高度为0.80m
1）一货物150t上移10m左移8m求移后GM
2）燃油舱用油一半l=10m、B=5m、ρ=1求GM
3）求横倾角
3、D=16000t，首尾吃水为7.8m、8.0m船长l=150m、TPC=25、MTC=180漂心坐标Xf=-3.5.现卸货500t二舱距船中30m卸货200t四舱距船中-60m卸货300t求卸货后船首尾吃水差

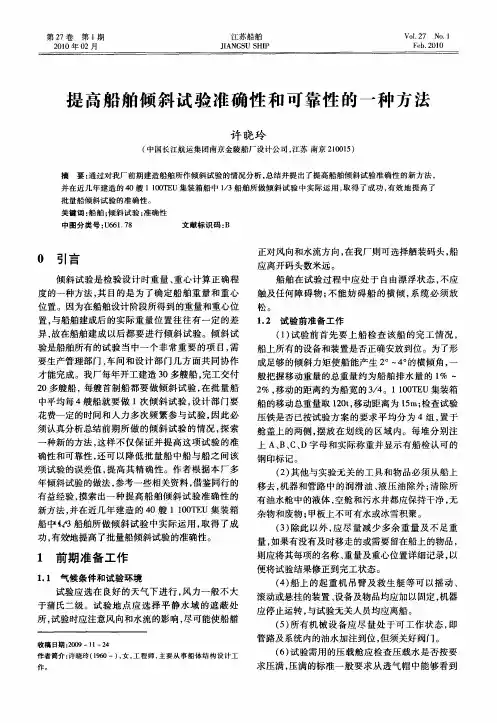

第２７卷第１期 ２０１０年Ｏ２月 江苏船舶 ＪＩＡＮＧＳＵ ＳＨＩＰ Ｖｏ１．２７ Ｎｏ．１ Ｆｅｂ．２０１０ 提高船舶倾斜试验准确性和可靠性的一种方法 许晓玲 （中国长江航运集团南京金陵船厂设计公司，江苏南京２１００１５） 摘要：通过对我厂前期建造船舶所作倾斜试验的情况分析，总结并提出了提高船舶倾斜试验准确性的新方法， 并在近几年建造的４ＪＤ艘１ １００ＴＥＵ集装箱船中１／３船舶所做倾斜试验中实际运用，取得了成功，有效地提高了 批量船倾斜试验的准确性。 关键词：船舶；倾斜试验；准确性 中图分类号：Ｕ６６１．７８ 文献标识码：Ｂ ０ 引言 倾斜试验是检验设计时重量、重心计算正确程 度的一种方法，其目的是为了确定船舶重量和重心 位置。因为在船舶设计阶段所得到的重量和重心位 置，与船舶建成后的实际重量位置往往有一定的差 异，故在船舶建成以后都要进行倾斜试验。倾斜试 验是船舶所有的试验当中一个非常重要的项目，需 要生产管理部门、车间和设计部门几方面共同协作 才能完成。我厂每年开工建造３Ｏ多艘船，完工交付 ２Ｏ多艘船，每艘首制船都要做倾斜试验，在批量船 中平均每４艘船就要做１次倾斜试验，设计部门要 花费一定的时间和人力多次频繁参与试验，因此必 须认真分析总结前期所做的倾斜试验的情况，探索 一种新的方法，这样不仅保证并提高这项试验的准 确性和可靠性，还可以降低批量船中船与船之间该 项试验的误差值，提高其精确性。作者根据本厂多 年倾斜试验的做法，参考一些相关资料，借鉴同行的 有益经验，摸索出一种提高船舶倾斜试验准确性的 新方法，并在近几年建造的４０艘１ １００ＴＥＵ集装箱 船中 船舶所做倾斜试验中实际运用，取得了成 功，有效地提高了批量船倾斜试验的准确性。 １前期准备工作 １．１气候条件和试验环境 试验应选在良好的天气下进行，风力一般不大 于蒲氏二级。试验地点应选择平静水域的遮蔽处 所，试验时应注意风向和水流的影响，尽可能使船艏 收稿日期：２００９一ｌ１—２４ 作者简介：许晓玲（１９６０一），女，工程师，主要从事船体结构设计工 作。 正对风向和水流方向，在我厂则可选择舾装码头，船 应离开码头数米远。 船舶在试验过程中应处于自由漂浮状态，不应 触及任何障碍物；不能妨碍船的横倾，系缆必须放 松。 １．２试验前准备工作 （１）试验前首先要上船检查该船的完工情况， 船上所有的设备和装置是否正确安放到位。为了形 成足够的倾斜力矩使船能产生２。一４。的横倾角，一 般把握移动重量的总重量约为船舶排水量的１％一 ２％，移动的距离约为船宽的３／４。１ １００ＴＥＵ集装箱 船的移动总重量取１２０ｔ，移动距离为１５ｍ；检查试验 压铁是否已按试验方案的要求平均分为４组，置于 舱盖上的两侧，摆放在划线的区域内。每堆分别注 上Ａ、Ｂ、Ｃ、Ｄ字母和实际称重并显示有船检认可的 钢印标记。 （２）其他与实验无关的工具和物品必须从船上 移去，机器和管路中的润滑油、液压油除外；清除所 有油水舱中的液体，空舱和污水井都应保持干净，无 杂物和废物；甲板上不可有水或冰雪积聚。 （３）除此以外，应尽量减少多余重量及不足重 量，如果有没有及时移走的或需要留在船上的物品， 则应将其每项的名称、重量及重心位置详细记录，以 便将试验结果修正到完工状态。 （４）船上的起重机吊臂及救生艇等可以摇动、 滚动或悬挂的装置、设备及物品均应加以固定，机器 应停止运转，与试验无关人员均应离船。 （５）所有机械设备应尽量处于可工作状态，即 管路及系统内的油水加注到位，但须关好阀门。 （６）试验需用的压载舱应检查压载水是否按要 求压满，
