PLC技术期末试卷B(答案)

精选范本

一、填充题：（每空1分，总26分）

1、可编程逻辑控制器简称：PLC 。

2、313C型CPU属于 300 （200、300、400、500）系列的CPU。

3、“c#12”表示计数器的计数值是： 十进制的十二 。

4、S7-300PLC的状态字里的RLO位是 逻辑操作结果 位的意思。

5、西门子PLC的CPU从总体上可大概分为 200 、 300 、 400 三个系列。

7、构成一个简单的PLC控制单元，一般至少由 电源 、 CPU 、 I/O 三种模块构成。

8、在对PLC进行编程之前，先要对硬件进行 组态 ，然后还要 下载 。

9、在没有硬件的条件下，可以通过 仿真 方法进行程序调试。

10、OB1是 程序循环 组织块，OB100是 初始化 组织块。

11、PLC的接口模块总是位于机架的3号槽，CPU则在2号槽，而每个机架上不能超过8个信号模块。

12、PLC是以 循环扫描 方式执行程序。

13、MD20是由 MW20 、 MW21 两个字构成，最高位是M20.7,最低位是M23.0。

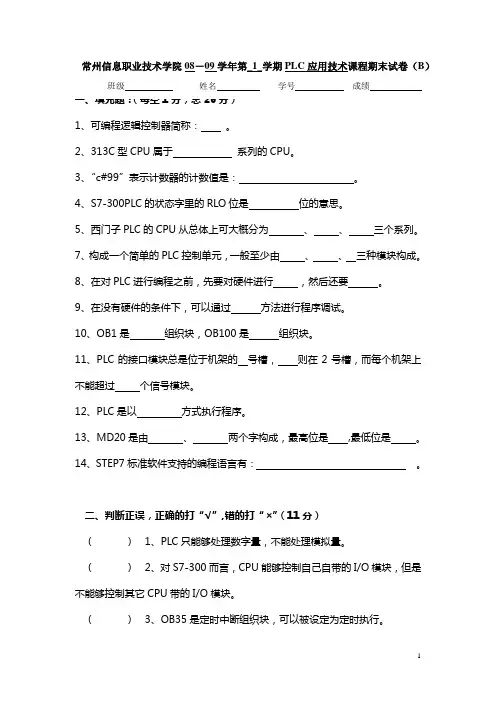

14、STEP7标准软件支持的编程语言有：LAD——梯形图编程法 、STL——语常州信息职业技术学院08－09学年第_1_学期PLC应用技术课程期末试卷（B）

班级 姓名 学号 成绩 精选范本 句表 、FBD——功能块 。

二、判断正误，正确的打“√”,错的打“×”（11分）

（ × ） 1、PLC只能够处理数字量，不能处理模拟量。

（ × ） 2、对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。

（ √ ） 3、OB35是定时中断组织块，可以被设定为定时执行。

（ √ ） 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。

（ × ） 5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。

（ × ） 6、一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。

（ × ） 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。

（ × ） 8、指令——（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。

（ √ ） 9、SFC、FC的重要区别在于，前者是系统功能块，后者主要是指用户编写的自定义功能块。

（ √ ） 10、个人电脑（PC）对S7-300 PLC进行编程下载时如需要通讯，则台式机主板必须接CP5611网卡。

（ × ） 11、-（P）- 这个符号在S7-300PLC中的功能是下降沿检测，精选范本 -（N）- 的功能是上升沿检测。

三、不定项选择题（14分，每题2分，“选错”或“漏选”均不得分）

（ A ） 1、S7-300 PLC中组织块很多，OB1是其中一个重要的成员，以下对OB100的作用描述正确的是：

A、 循环组织快；B、定时中断组织块；C、通讯组织块；D、初始化组织块；

（ C ） 2、在S7-300 PLC的上，有一排工作指示灯，可以用于故障诊断其中SF灯亮红色代表 错误，而BF灯亮，代表 错误。

A、 强制作业有效、硬件或软件；

B、 强制作业有效、 总线；

C、 硬件或软件 、 总线；

D、 总线、 硬件或软件；

（ A B ） 3、以下属于32位操作指令的是：

A、MUL_DI ； B、ADD_DI； C、SHR_I； D、WAND_W；

（ B C D ） 4、对于计数指令S_CUD的描述正确的有：

A、 CD端用于加计数控制

B、 CU端用于加计数控制

C、 R端用于复位 精选范本 D、 CV端是2进制的计数输出

E、 Q端是16进制数的计数输出

（ B ） 5、PLC执行完下面的指令后产生的结果是：

A、没有任何结果； B、M10.0为1； C、M10.0为0； D、Q2.0的值为1；

（ B ） 6、假设MW50的初始值为“1000”，PLC连续执行下面的指令后1分钟后，MW50的值是：

A、w#16#FFFF； B、w#16#0000； C、w#16#8888； D、w#16#1111；

（ C ）7、假设I0.0、I0.1的值分别为1、0，PLC执行下面的指令后Q0.0的值是： 精选范本

A、不确定； B、无穷大； C、0； D、1；

四、综合题（49分）

1、（10分）限用一个定时器（SD）设计一个频率发生器，要求在Q0.0产生一个频率为0.5Hz的方波，试编程实现。

解： 精选范本

2、（12分）设计程序实现直流电动机的正反转，另外，当电动机运行后，按下停止按钮，电动机停止运行。

（1）、画出用中间继电器控制直流电动机正反转的接线图；

(2)、进行I/O地址分配；

(3)、写出控制程序。

解：（1）接线图

（2）I/O地址分配

停止按钮 I0.0

正转按钮 I0.1

反转按钮 I0.2

正转中间继电器KA1 Q0.0

反转中间继电器KA2 Q0.1

（3）控制程序

精选范本

3、（12分）一个用PLC控制的锅炉加热系统，温度传感器检测的水温值存储在MW50单元中，锅炉采用双路加热，分别用Q2.0和Q2.1通过继电器控制加热棒的通断。（1）当水温低于30度时，双路加热，（2）当水温大于30度低于60度时，单路加热，（3）当水温高于60度时，双路均停止加热。试完成PLC控制程序。

解：

精选范本 4、利用PLC编程实现一个16个彩灯循环闪烁的控制。控制要求：手动控制，按下SB1，Q5.0为“1”，按下SB0时，16个灯按Q5.0...Q4.7→Q4.6…Q5.0的顺序亮灭，按下SB10时，所有灯灭；自动控制，彩灯亮灭的顺序同上，但要求彩灯能自动移位，间隔时间为0.5S。试进行I/O地址分配并写出控制程序（15’’）。

解：控制程序

精选范本

精选范本

二、填充题：（每空1分，总26分）

1、可编程逻辑控制器简称： 。

2、313C型CPU属于 （200、300、400、500）系列的CPU。

3、“c#12”表示计数器的计数值是： 。

4、S7-300PLC的状态字里的RLO位是 位的意思。

5、西门子PLC的CPU从总体上可大概分为 、 、 三个系列。

7、构成一个简单的PLC控制单元，一般至少由 、 、 三种模块构成。 常州信息职业技术学院06－07学年第_2_学期PLC技术课程期末试卷（B）

班级 姓名 学号 成绩 精选范本 8、在对PLC进行编程之前，先要对硬件进行 ，然后还要 。

9、在没有硬件的条件下，可以通过 方法进行程序调试。

10、OB1是 组织块，OB100是 组织块。

11、PLC的接口模块总是位于机架的 号槽， 则在2号槽，而每个机架上不能超过 个信号模块。

12、PLC是以 方式执行程序。

13、MD20是由 、 两个字构成，最高位是 ,最低位是 。

14、STEP7标准软件支持的编程语言有： 、 、 。

二、判断正误，正确的打“√”,错的打“×”（11分）

（ ） 1、PLC只能够处理数字量，不能处理模拟量。

（ ） 2、对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。

（ ） 3、OB35是定时中断组织块，可以被设定为定时执行。

（ ） 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。

（ ） 5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。

（ ） 6、一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。

（ ） 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。 精选范本 （ ） 8、指令——（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。

（ ） 9、SFC、FC的重要区别在于，前者是系统功能块，后者主要是指用户编写的自定义功能块。

（ ） 10、个人电脑（PC）对S7-300 PLC进行编程下载时如需要通讯，则台式机主板必须接CP5611网卡。

（ ） 11、-（P）- 这个符号在S7-300PLC中的功能是下降沿检测，-（N）- 的功能是上升沿检测。

三、不定项选择题（14分，每题2分，“选错”或“漏选”均不得分）

（ ） 1、S7-300 PLC中组织块很多，OB1是其中一个重要的成员，以下对OB100的作用描述正确的是：

B、 循环组织快；B、定时中断组织块；C、通讯组织块；D、初始化组织块；

（ ） 2、在S7-300 PLC的上，有一排工作指示灯，可以用于故障诊断其中SF灯亮红色代表 错误，而BF灯亮，代表 错误。

E、 强制作业有效、硬件或软件；

F、 强制作业有效、 总线；

G、 硬件或软件 、 总线；

H、 总线、 硬件或软件；

（ ） 3、以下属于32位操作指令的是：

A、MUL_DI ； B、ADD_DI； C、SHR_I； D、WAND-精选范本 _W；

（ ） 4、对于计数指令S_CUD的描述正确的有：

F、 CD端用于加计数控制

G、 CU端用于加计数控制

H、 R端用于复位

I、 CV端是2进制的计数输出

J、 Q端是16进制数的计数输出

（ ） 5、PLC执行完下面的指令后产生的结果是：

A、没有任何结果； B、M10.0为1； C、M10.0为0； D、Q2.0的值为1；

（ ） 6、假设MW50的初始值为“1000”，PLC连续执行下面的指令后1分钟后，MW50的值是：
