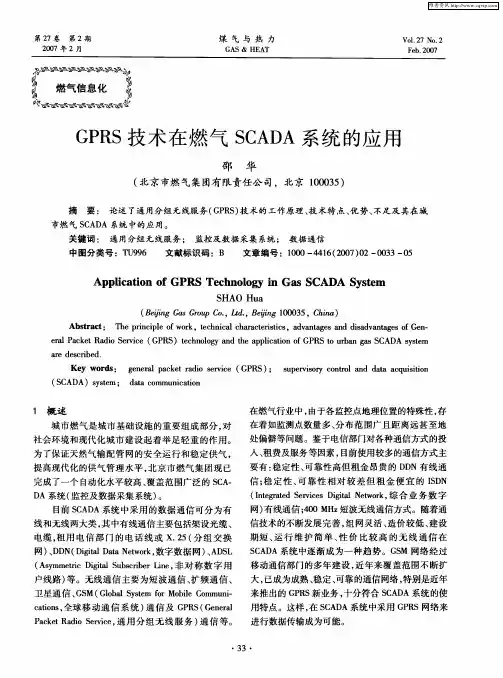

ＧＰＲＳ技术在燃气ＳＣＡＤＡ系统的应用　邵　华　（北京市燃气集团有限责任公司，北京１０００３５）　摘要：论述了通用分组无线服务（ＧＰＲＳ）技术的工作原理、技术特点、优势、不足及其在城　市燃气ＳＣＡＤＡ系统中的应用。　关键词：　通用分组无线服务；监控及数据采集系统；　数据通信　中图分类号：ＴＵ９９６　文献标识码：Ｂ　文章编号：１０００—４４１６（２００７）０２—００３３—０５　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＧＰＲＳ　Ｔｅｃｈｎｏｌｏｇｙ　ｉｎ　Ｇａｓ　ＳＣＡＤＡ　Ｓｙｓｔｅｍ　ＳＨＡ０　Ｈｕａ　（Ｂｅｉｊｉｎｇ　Ｇａｓ　Ｇｒｏｕｐ　Ｃｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ　１０００３５，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｗｏｒｋ，ｔｅｃｈｎｉｃａｌ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，ａｄｖａｎｔａｇｅｓ　ａｎｄ　ｄｉｓａｄｖａｎｔａｇｅｓ　ｏｆ　Ｇｅｎ—　ｅｒａｌ　Ｐａｃｋｅｔ　Ｒａｄｉｏ　Ｓｅｒｖｉｃｅ（ＧＰＲＳ）ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＧＰＲＳ　ｔｏ　ｕｒｂａｎ　ｇａｓ　ＳＣＡＤＡ　ｓｙｓｔｅｍ　ａｌｅ　ｄｅｓｃｒｉｂｅｄ．　Ｋｅｙ　ｗｏｒｄｓ：　ｇｅｎｅｒａｌ　ｐａｃｋｅｔ　ｒａｄｉｏ　ｓｅｒｖｉｃｅ（ＧＰＲＳ）；　ｓｕｐｅｒｖｉｓｏｒｙ　ｃｏｎｔｒｏｌ　ａｎｄ　ｄａｔａ　ａｃｑｕｉｓｉｔｉｏｎ　（ＳＣＡＤＡ）ｓｙｓｔｅｍ；ｄａｔａ　ｃｏｍｍｕｎｉｃａｔｉｏｎ　１概述　城市燃气是城市基础设施的重要组成部分，对　社会环境和现代化城市建设起着举足轻重的作用。　为了保证天然气输配管网的安全运行和稳定供气，　提高现代化的供气管理水平，北京市燃气集团现已　完成了一个自动化水平较高、覆盖范围广泛的ＳＣＡ．　ＤＡ系统（监控及数据采集系统）。　目前ＳＣＡＤＡ系统中采用的数据通信可分为有　线和无线两大类，其中有线通信主要包括架设光缆、　电缆，租用电信部门的电话线或ｘ．２５（分组交换　网）、ＤＤＮ（Ｄｉｇｉｔａｌ　Ｄａｔａ　Ｎｅｔｗｏｒｋ，数字数据网）、ＡＤＳＬ　（Ａｓｙｍｍｅｔｒｉｃ　Ｄｉｇｉｔａｌ　Ｓｕｂｓｃｒｉｂｅｒ　Ｌｉｎｅ，非对称数字用　户线路）等。无线通信主要为短波通信、扩频通信、　卫星通信、ＧＳＭ（Ｇｌｏｂａｌ　Ｓｙｓｔｅｍ　ｆｏｒ　Ｍｏｂｉｌｅ　Ｃｏｍｍｕｎｉ—　ｃａｔｉｏｎｓ，全球移动通信系统）通信及ＧＰＲＳ（Ｇｅｎｅｒａｌ　Ｐａｃｋｅｔ　Ｒａｄｉｏ　Ｓｅｒｖｉｃｅ，通用分组无线服务）通信等。　在燃气行业中，由于各监控点地理位置的特殊性，存　在着如监测点数量多、分布范围广且距离远甚至地　处偏僻等问题。鉴于电信部门对各种通信方式的投　入、租费及服务等因素，目前使用较多的通信方式主　要有：稳定性、可靠性高但租金昂贵的ＤＤＮ有线通　信；稳定性、可靠性相对较差但租金便宜的ＩＳＤＮ　（Ｉｎｔｅｇｒａｔｅｄ　Ｓｅｒｖｉｃｅｓ　Ｄｉｇｉｔａｌ　Ｎｅｔｗｏｒｋ，综合业务数字　网）有线通信；４００　ＭＨｚ短波无线通信方式。随着通　信技术的不断发展完善，组网灵活、造价较低、建设　期短、运行维护简单、性价比较高的无线通信在　ＳＣＡＤＡ系统中逐渐成为一种趋势。ＧＳＭ网络经过　移动通信部门的多年建设，近年来覆盖范围不断扩　大，已成为成熟、稳定、可靠的通信网络，特别是近年　来推出的ＧＰＲＳ新业务，十分符合ＳＣＡＤＡ系统的使　用特点。这样，在ＳＣＡＤＡ系统中采用ＧＰＲＳ网络来　进行数据传输成为可能。　・３３・

Ｖｏ１．２５　Ｎｏ．６　Ｄｅｃ．２００６　河北电力技术　ＨＥＢＥＩＥＬＥＣ￣Ｉ＇ＲＩＣＰＯＷＥＲ　第２５卷第６期　２００６年１２月　

ＧＰＲＳ无线通信技术在电力负荷管理系统中的应用　

ＧＰＲＳ　Ｗｉｒｅｌｅｓｓ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｔｅｃｈｎｉｑｕｅｓ　ｉｎ　Ｐｏｗｅｒ　Ｌｏａｄ　Ｍａｎａｇｅｍｅｎｔ　Ｓｙｓｔｅｍ　李　鹃　，尹建丽　（１．华北电力大学，河北保定０７１００３；２．邯郸供电公司，河北邯郸０５６０３５）　摘要：结合邯郸供电公司电力负荷管理系统的建设，阐述了　通过中国移动的ＧＰＲＳ数据网络系统将电能表数据传送至　电力负荷管理系统中，实现电能衰数据和电力负控管理系统　的实时在线连接，从而可采集到电力客户的用电信息和运行　状况，为计量监测、电费回收、用电检查、线损管理等工作提　供丰富的电网和用电参数，为电力市场营销分析提供了强大　的数据服务支持，提升了电力负荷管理的水平。　关键词：ＧＰＲＳ；负荷管理；实时监测　Ａｂｓｔｒａｃｔ：Ｃｏｍｂｉｎｅｄ　ｗｉｔｈ　ｔｈｅ　Ｈａｎｄａｎ　ｐｏｗｅｒ　ｓｕｐｐｌｙ　ｃｏｍｐａｎｙ　ｅｌｅｃｔｒｉｃ　Ｉｏａｄ　ｓｙｓｔｅｍａｔｉｃ　ｃｏｎｓｔｒｕｃｔｉｏｎ，ｔｈｉｓ　ｐａｐｅｒ　ｅｘｐｏｕｎｄｓ　ｔｈｅ　ｆａｃｔ　ｔｈａｔ　ｅｌｅｃｔｒｉｃ　ｅｎｅｒｇｙ　ｍｅｔｅｒ　ｄａｔａ　ｔｒａｎｓｆｅｒｓ　ｔＯ　ｅｌｅｃｔｒｉｃ　ｌｏａｄ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ　ｂｙ　ｔｈｅ　ＧＰＲＳ　ｄａｔａ　ｎｅｔｗｏｒｋ　ｓｙｓｔｅｍ　ｏｆ　Ｃｈｉｎａ　ｍｏｖｅｓ，ｔｏ　ｒｅａｌｉｚｅ　ｔｈｅ　ｏｎｌｉｎｅ　ｒｅａｌ　ｔｉｍｅ　ｃｏｎｎｅｃｔｉｏｎ　ｏｆ　ｅｌｅｃｔｒｉｃ　ｅｎｅｒｇｙ　ｍｅｔｅｒ　ｄａｔａ　ａｎｄ　ｅｌｅｃｔｒｉｃ　ｌｏａｄ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓ—　ｔｅｍ，ｔｌ１ｅｒｅｂｙ，ｗｅ　ｍａｙ　ｃｏｌｌｅｃｔ　ｐｏｗｅｒ　ｃｏｎｓｕｍｐｔｉｏｎ　ｉｎｆｏｎｎａ—　ｔｉｏｎ　ａｎｄ　ｏｐｅｒａｔｉｏｎａｌ　ｓｔａｔｅ　ａｒｒｉｖｉｎｇ　ａｔ　ｔｈｅ　ｅｌｅｃｔｒｉｃ　ｐｏｗｅｒ　ＣＵＳ—　ｔｏｍｅｒ，ｉｎ　ｏｒｄｅｒ　ｔｏ　ｐｒｏｖｉｄｅ　ａｂｕｎｄａｎｔ　ｎｅｔｗｏｒｋ　ａｎｄ　ｐｏｗｅｒ　ｕｔｉｌｉ－　ｔｙ　ｐａｒａｍｅｔｅｒ　ｆｏｒ　ｔｈｅ　ｗｏｒｋ　ｏｆ　ｃａｌｃｕｌａｔｉｏｎ　ａｎｄ　ｍｏｎｉｔｏｒ，ｅｌｅｃｔｒｉｃ　ｃｈａｒｇｅ　ｒｅｃｌａｉｍｓ，ｐｏｗｅｒ　ｃｏｎｓｕｍｐｔｉｏｎ　ｅｘａｍｉｎａｔｉｏｎ，ｌｉｎｅ　ｌｏｓｓ　ｍａｎａｇｅｍｅｎｔ，ａｎｄ　ｔＯ　ｐｒｏｖｉｄｅ　ｔｈｅ　ｂｉｇ　ａｎｄ　ｐｏｗｅｄｕｌ　ｄａｔａ　ｓｅｒｖｉｃｅ　ｈｏｌｄ　ｏｕｔ　ｆｏｒ　ｅｌｅｃｔｒｉｃ　ｐｏｗｅｒ　ｍａｒｋｅｔ　ｓａｌｅｓ　ａｎａｌｙｓｉｓ　ｈａｓ　ｐｒｏｖｉｄ—　ｅｄ，ａｎｄ　ｔＯ　ｈｏｉｓｔ　ｔｈｅ　ｌｅｖｅｌ　ｔｈａｔ　ｔｈｅ　ｅｌｅｃｔｒｉｃ　ｌｏａｄ　ｍａｎａｇｅｍｅｎｔ　ｔＯ　ｔｈｅ　ｅｘｔｅｎｔ　ｄｅｇｒｅｅ．　Ｋｅｙｗｏｒｄｓ：ＧＰＲＳ；ｌｏａｄ　ｍａｎａｇｅｍｅｎｔ；ｒｅａｌ　ｔｉｍｅ　ｍｏｎｉｔｏｒｉｎｇ　中围分类号：ＴＭ７３；ＴＮ９２９．５３　文献标识码：Ａ　文章编号：１００１—９８９８（２００６）０６—００２８—０２　

基于　ＧＰＲ　Ｓ网络通信的变电站电量远程采集系统　赵永良　

［摘要］　

关键词　０引言　（宁夏固原供电局，宁夏固原　７５６０００）　通过建设基于ＧＰＲＳ通信的变电站电量远程采集系统的实践，有力地说明了利用无线静态ＩＰ地址组网　方式不仅能够实现电量远程采集的目的，还因无需另建基站和重复布线而大大节约了投资，因而有很　好的推广价值，特别适合于西部边远山区供电企业。　ＧＰＲＳ静态ＩＰ变电站电量采集系统　

农网改造工程实施中，在我国西部边远山区建设了　大量无人值班、有人值守简易型３５ｋＶ变电站。由于先　进的电力通信系统投资较大，在建设这些变电站时未考　虑微波或光纤通信系统的建设，因此，造成这些简易型　３５ｋＶ变电站无法接人地调或县调自动化系统，站内计　量设备的运行工况和负荷电量无法实时掌握，给运行管　理造成一定的困难。在这种情况下，建设投资省，见效　快的３５ｋＶ变电站电量远程采集系统显得尤为重要。　３５ｋＶ变电站电量远程采集系统能够提供电力负荷　值、电量、电能表运行工况、电网运行参数等重要数据，　其作为调度自动化系统的重要补充，能利用较少的投资　获取负荷、电量基础数据并进行统计分析，对于提高农　网３５ｋＶ变电站的运行管理水平有着重要作用。在建设　３５ｋＶ变电站远程抄表系统时，选用现代先进的ＧＰＲＳ移　动通信技术是一种投资节约、效果明显的解决方案。　１无线静态ＩＰ远程采集系统　通过中国移动的ＧＰＲＳ网络系统，电力部门可将变电　站电能表上的数据实时传递到地、市级的集中监控中心，　以实现对计量设备的统一监控和分布式管理。宁夏固原供　电局于２００７年建设了基于ＧＰＲＳ通信的变电站电量远　程采集系统。该系统的建设采用无线静态ＩＰ地址方式进　行组网，是ＧＰＲＳ通信技术在供电企业的一次成功应用。　１．１系统建构　基于ＧＰＲＳ通信的３５ｋＶ变电站电量远程采集系统　由位于供电局的监控中心和位于３５ｋＶ变电站的电表数　据采集点组成，利用中国移动现有ＧＰＲＳ／ＧＳＭ网络，　电表数据通过中国移动的ＧＰＲＳ／ＧＳＭ网络进行传输，　系统构成如图１所示。　在这种架构下，３５ｋＶ变电站所有电能表首先连接　到变电站电量采集器，电表数据由多功能电能表通过　收稿日期：２００７－０９・２８　作者简介：赵永良（１９７２一），男，硕士，工程师，主要从事电力　系统线损、计量及需求侧管理等工作。　４　ｎ　１ｗ．ｃｈｉｎａｅｔ．ｎｅｔ　Ｉ电工技术　ＲＳ一４８５通信接口传到电量采集器，电量采集器通过　ＲＳ一２３２口与ＧＰＲＳ透明数据传输模块连接。电能表数　据经过协议封装后发送到中国移动的ＧＰＲＳ数据网络，　通过ＧＰＲＳ数据网络将数据传送至远方数据监控中心，　实现远方终端和数据监控中心系统的实时在线连接。　数据中心服务器卜一——　ＧＰＲＳ数据中心ｍｏｄｅｍ　

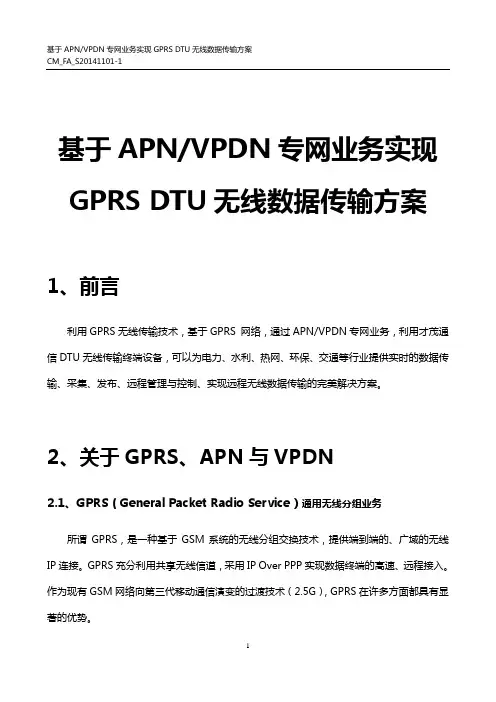

基于APN/VPDN专网业务实现GPRS DTU无线数据传输方案 CM_FA_S20141101-1

1

基于APN/VPDN专网业务实现

GPRS DTU无线数据传输方案

1、前言

利用GPRS无线传输技术，基于GPRS 网络，通过APN/VPDN专网业务，利用才茂通信DTU无线传输终端设备，可以为电力、水利、热网、环保、交通等行业提供实时的数据传输、采集、发布、远程管理与控制、实现远程无线数据传输的完美解决方案。

2、关于GPRS、APN与VPDN

2.1、GPRS（General Packet Radio Service）通用无线分组业务

所谓GPRS，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。GPRS充分利用共享无线信道，采用IP Over PPP实现数据终端的高速、远程接入。作为现有GSM网络向第三代移动通信演变的过渡技术（2.5G），GPRS在许多方面都具有显著的优势。

GPRS有下列特点及优点：

1）、可充分利用现有资源------中国移动全国范围的GSM电信网络，灵活、方便、快速、低建设成本地为用户数据终端提供远程接入网络的部署；

2）、传输速率高，GPRS数据传输速度可达到57.6Kbps，最高可达到115Kbps—170Kbps，完全可以满足用户应用的需求，下一代GPRS业务的速度可以达到384Kbit/s；

3）、接入时间短，GPRS接入等待时间短，可快速建立连接，平均为两秒； 基于APN/VPDN专网业务实现GPRS DTU无线数据传输方案 CM_FA_S20141101-1

2

4）、提供实时在线功能 “alwaysonline”，用户将始终处于连线和在线状态，这将使访问服务变得非常简单、快速；
