配电网网格化规划方法及其应用研究

龙源期刊网

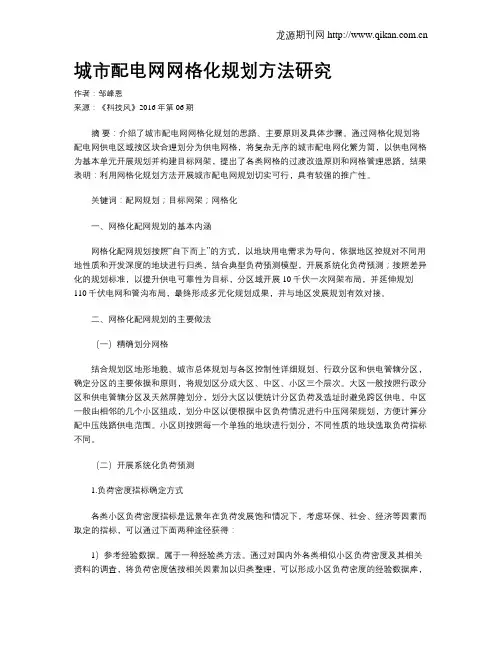

城市配电网网格化规划方法研究

作者：邹峰恩

来源：《科技风》2016年第06期

摘 要：介绍了城市配电网网格化规划的思路、主要原则及具体步骤。通过网格化规划将配电网供电区域按区块合理划分为供电网格，将复杂无序的城市配电网化繁为简，以供电网格为基本单元开展规划并构建目标网架，提出了各类网格的过渡改造原则和网格管理思路。结果表明：利用网格化规划方法开展城市配电网规划切实可行，具有较强的推广性。

关键词：配网规划；目标网架；网格化

一、网格化配网规划的基本内涵

网格化配网规划按照“自下而上”的方式，以地块用电需求为导向，依据地区控规对不同用地性质和开发深度的地块进行归类，结合典型负荷预测模型，开展系统化负荷预测；按照差异化的规划标准，以提升供电可靠性为目标，分区域开展10千伏一次网架布局，并延伸规划110千伏电网和管沟布局，最终形成多元化规划成果，并与地区发展规划有效对接。

二、网格化配网规划的主要做法

（一）精确划分网格

结合规划区地形地貌、城市总体规划与各区控制性详细规划、行政分区和供电管辖分区，确定分区的主要依据和原则，将规划区分成大区、中区、小区三个层次。大区一般按照行政分区和供电管辖分区及天然屏障划分，划分大区以便统计分区负荷及选址时避免跨区供电。中区一般由相邻的几个小区组成，划分中区以便根据中区负荷情况进行中压网架规划，方便计算分配中压线路供电范围。小区则按照每一个单独的地块进行划分，不同性质的地块选取负荷指标不同。

（二）开展系统化负荷预测

1.负荷密度指标确定方式

各类小区负荷密度指标是远景年在负荷发展饱和情况下，考虑环保、社会、经济等因素而取定的指标，可以通过下面两种途径获得：

1）参考经验数据。属于一种经验类方法。通过对国内外各类相似小区负荷密度及其相关资料的调查，将负荷密度值按相关因素加以归类整理，可以形成小区负荷密度的经验数据库，龙源期刊网

低压营配末端融合的网格化管理实践

摘要：当前供电营配末端相互独立、关联度偏低，导致其综合风险预警效果较差，为此构建一种新的供电综合风险预警模型。选取供电风险预警指标，并对其进行标准化处理。计算指标间的灰度关联度，并对其进行排序，获取供电风险事件的标量时间序列，求得风险预警的最大梯 度差，根据关联指向性特征得到风险预警评估的判决式，以此构建供电风险预警模型。实验结果表明，利用该模型进行供电综合风险预警，预警 结果更接近实际结果。

关键词：低压营配末端；供电综合风险；网格化管理

电力作为基础能源之一，在人们的生产生活中起着重要作用，因此为更好地提供电力服务，国家电网公司于 2015 年开启营配调贯通和末端融合的供电服务新模式，实现生产数据与营销客户数据的全面对接与共享，可以利用应用集成及图形化展现的方式，达到营配数据、业务的贯通，实现故障定位、停电范围分析、线损统计、业扩报装等业务。在此背景下，对供电综合风险预警能力要求也在不断提高。为此， 研究一种有效的供电综合风险预警模型具有重要的现实意义。

一、低压营配末端融合的网格化管理背景

当前，供电综合风险预警模型大多是依据智能算法来构建的，如层次分析法、统计判别法以及模糊综合评价算法。但是随着营配调末 端融合模式的实施，导致相关电力数据量的规模急剧增大，利用以上 这些算法构建的模型进行风险预警，其预警精度受到了严重影响，最

终导致风险预警效果无法达到预期标准，影响电力营配调工作。针对 上述情况，在营配调末端融合背景下，研究一种新的网格化管理。该 模型构建主要分为 4 个步骤：首先选取供电风险预警指标，然后对选取的指标进行标准化处理，去除指标量纲；接着进行灰度关联分析，

计算指标关联度并排序，以此删除不重要的指标；最后将符合要求的 指标输入到训练后的

配电网网格化自动成图的实现

陈兵;赵肖旭;施伟成;马海涛;王昊炜;笪涛

【摘 要】为给调控员的调控运行工作提供良好的人机界面,实现无人干预或者少人干预的图形维护工作,提出了网格化的自动成图概念.文中主要介绍了网格化自动成图的实现方法及应用效果,先是给出了系统的总体框架,然后详细介绍了模型抽取、节点布局和图形布线三项自动成图的基本过程,同时针对各种类型的图形成图作了相关阐述,并以单线图、系统联络图为例分别叙述了树状层次布局、边界层次布局算法及通道轨道布线算法的具体应用情况,最后展示了网格化自动成图的应用效果.

【期刊名称】《江苏电机工程》

【年(卷),期】2017(036)006

【总页数】6页(P100-105)

【关键词】配电网;网格化;自动成图;布局算法;布线算法

【作 者】陈兵;赵肖旭;施伟成;马海涛;王昊炜;笪涛

【作者单位】国网江苏省电力公司镇江供电公司,江苏 镇江212001;国网江苏省电力公司镇江供电公司,江苏 镇江212001;国网江苏省电力公司镇江供电公司,江苏

镇江212001;国网江苏省电力公司镇江供电公司,江苏 镇江212001;国网江苏省电力公司镇江供电公司,江苏 镇江212001;国网江苏省电力公司镇江供电公司,江苏

镇江212001

【正文语种】中 文

【中图分类】TM73 配电网是城市的关键基础设施，是连接电网与用户的重要纽带，具有点多、线长、面广、结构复杂、管理环节交叉等基本特点[1，2]，长期以来配电网的运行管理相对薄弱。为提升精益化管理水平，规范配电网目标网架及其过渡过程，我国部分省份正在全面推广应用“单元制”规划方法开展配电网规划，以指导配电网建设和用户接入，促进按单元开展配电网调控管理、日常运维管理和抢修管理。

为给调控运行工作提供良好的人机界面，便于调度员清晰明了地掌握网格内的设备运行状态、联络开关运行位置、电源点情况，需绘制单元格联络示意图，但仅仅依靠人工绘制，工作量大同时还无法保证图形的实时更新，反而会给自动化运维员及调控员带来困扰，这里提出网格化的自动成图[3]，可实现无人干预或者少人干预的图形维护工作。

网格化规划的城市配电网精准投资策略

028000

摘要：优化网格化规划的城市配电网精准投资策略，节省配电网施工成本，理应谨遵《国家电网公司配电网网格化规划指导原则》，做好配电网规划工作，对规划区进行网格化划分，建立城市配电网精准投资模型，全面优化配电网施工方案，健全配电网工程项目管理体系，控制好项目成本。同时，应借助BIM技术对城市配电网工程造价予以合理管控。本文将简单分析网格化规划的城市配电网精准投资策略，希望能为配电网工程建设提供借鉴。

关键词：网格化规划；城市；配电网；精准投资策略

一、构建城市配电网精准投资模型

改善网格化规划的城市配电网精准投资策略，首先要按照《国家电网公司配电网网格化规划指导原则》，建立完善的配电网精准投资模型。图一就是配电网精准投资模型结构图：

图一 配电网精准投资模型结构图

从图一可以看出，配电网精准投资模型结构主要分为配电网规划层和网格规划层。其中，配电网规划层主要涉及到了配电网投资经济性最优目标，各网格的投资总金额，这些总金额会受到配电网的投资总金额约束、配电网的可靠性约束和各网格的可靠性约束[1]。

二、优化配电网工程施工技术方案
