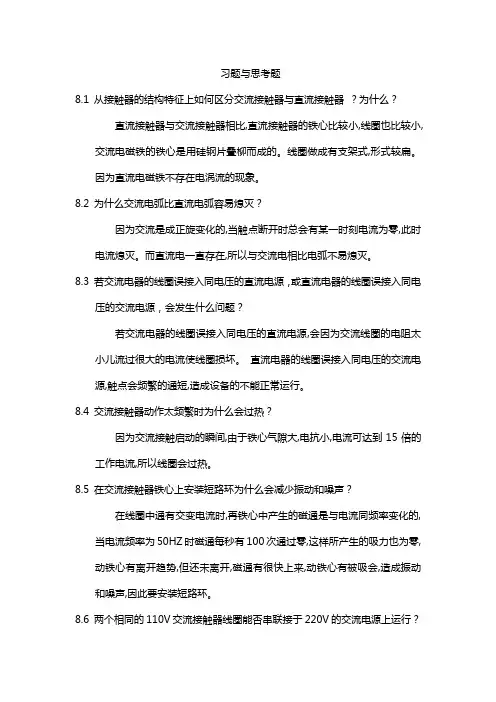

习题与思考题
8.1 从接触器的结构特征上如何区分交流接触器与直流接触器 ？为什么？
直流接触器与交流接触器相比,直流接触器的铁心比较小,线圈也比较小,交流电磁铁的铁心是用硅钢片叠柳而成的。线圈做成有支架式,形式较扁。因为直流电磁铁不存在电涡流的现象。
8.2 为什么交流电弧比直流电弧容易熄灭？
因为交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭。而直流电一直存在,所以与交流电相比电弧不易熄灭。
8.3 若交流电器的线圈误接入同电压的直流电源，或直流电器的线圈误接入同电压的交流电源，会发生什么问题？
若交流电器的线圈误接入同电压的直流电源,会因为交流线圈的电阻太小儿流过很大的电流使线圈损坏。 直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行。
8.4 交流接触器动作太频繁时为什么会过热？
因为交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热。
8.5 在交流接触器铁心上安装短路环为什么会减少振动和噪声？
在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通有很快上来,动铁心有被吸会,造成振动和噪声,因此要安装短路环。
8.6 两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行？为什么？若是直流接触器情况又如何？为什么？
两个相同的110V交流接触器线圈不能串联接于220V的交流电源上运行,因为在接通电路的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁。若是直流接触器,则可以。
8.7 电磁继电器与接触器的区别主要是什么？

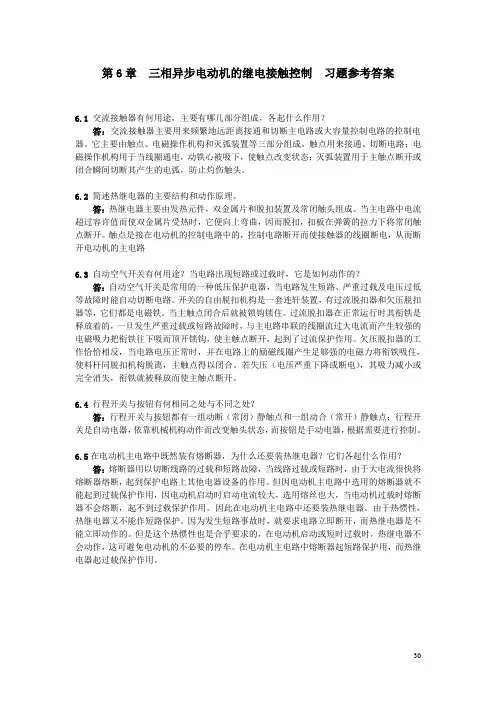

30 第6章 三相异步电动机的继电接触控制 习题参考答案
6.1 交流接触器有何用途，主要有哪几部分组成，各起什么作用？
答：交流接触器主要用来频繁地远距离接通和切断主电路或大容量控制电路的控制电器。它主要由触点、电磁操作机构和灭弧装置等三部分组成。触点用来接通、切断电路；电磁操作机构用于当线圈通电，动铁心被吸下，使触点改变状态；灭弧装置用于主触点断开或闭合瞬间切断其产生的电弧，防止灼伤触头。
6.2 简述热继电器的主要结构和动作原理。
答：热继电器主要由发热元件，双金属片和脱扣装置及常闭触头组成。当主电路中电流超过容许值而使双金属片受热时，它便向上弯曲，因而脱扣，扣板在弹簧的拉力下将常闭触点断开。触点是接在电动机的控制电路中的，控制电路断开而使接触器的线圈断电，从而断开电动机的主电路
6.3 自动空气开关有何用途？当电路出现短路或过载时，它是如何动作的？
答：自动空气开关是常用的一种低压保护电器，当电路发生短路、严重过载及电压过低等故障时能自动切断电路。开关的自由脱扣机构是一套连轩装置，有过流脱扣器和欠压脱扣器等，它们都是电磁铁。当主触点闭合后就被锁钩锁住。过流脱扣器在正常运行时其衔铁是释放着的，一旦发生严重过载或短路故障时，与主电路串联的线圈流过大电流而产生较强的电磁吸力把衔铁往下吸而顶开锁钩，使主触点断开，起到了过流保护作用。欠压脱扣器的工作恰恰相反，当电路电压正常时，并在电路上的励磁线圈产生足够强的电磁力将衔铁吸住，使料杆同脱扣机构脱离，主触点得以闭合。若失压（电压严重下降或断电），其吸力减小或完全消失，衔铁就被释放而使主触点断开。
6.4 行程开关与按钮有何相同之处与不同之处？
答：行程开关与按钮都有一组动断（常闭）静触点和一组动合（常开）静触点；行程开关是自动电器，依靠机械机构动作而改变触头状态，而按钮是手动电器，根据需要进行控制。
6.5在电动机主电路中既然装有熔断器，为什么还要装热继电器？它们各起什么作用？
第3章直流电机的工作原理及特性 习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？ 答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。这个（2）变化的磁通在铁芯中产生感应电流。铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。涡流损耗会使铁芯发热。为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。因此，如果没有绝缘，就起不到削减涡流的作用。 习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E＝E1，如负载转矩TL＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？ 答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T＝TL＝常200aaeeaemaemeeRUnIKKRUnEKnTKInnnKKKUTK=Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQQ又当T=0aaUEIR=+
数。又根据公式（3.2）， T＝KtФIa。 ∵励磁磁通Ф减小，T、Kt不变。 ∴电枢电流Ia增大。 再根据公式（3.11），U＝E＋Ia·Ra。 ∴E=U－Ia·Ra。 又∵U、Ra不变，Ia增大。 ∴E减小 即减弱励磁到达稳定后，电动机反电势将小于E1。 习题3.8 一台他励直流电动机的铭牌数据为：PN＝5.5KW，UN＝110V，IN＝62A，nN＝1000r/min，试绘出它的固有机械特性曲线。 （1）第一步，求出n0 （2）第二步，求出（TN，nN） 答案：根据公式（3.15），（1-1）Ra＝（0.50~0.75）(NNNIUP−1)NNIU
我们取Ra＝0.7(NNNIUP−1)NNIU， 计算可得，Ra＝0.24 Ω 再根据公式（3.16）得，（1-2） KeФN＝（UN－INRa）/nN=0.095 又根据（1-3） n0＝UN/（KeФN），计算可得，n0＝1158 r/min 根据公式（3.17），（2-1） TN＝9.55NNnP， 计算可得，TN＝52.525 N·M 根据上述参数，绘制电动机固有机械特性曲线如下： 3.10一台他励直流电动机的技术数据如下：PN=6.5KW，U N=220V， I N=34.4A， n N=1500r/min， Ra =0.242Ω，试计算出此电动机的如下特性： ①固有机械特性； ②电枢附加电阻分别为3Ω和5Ω时的人为机械特性； ③电枢电压为U N/2时的人为机械特性； ④磁通φ=0.8φN时的人为机械特性；
8.《电工技术基础》复习题-继电接触控制系统
《电工技术基础》复习题
继电接触控制系统
一、填空题
1、继电器接触器控制系统中常用的控制原则有时间原则、行程原则、速度原则、电压原则、电
流原则。实现这些原则分别要依靠相应的继电器时间继电器、行程开关、速度继电器、电压继电器、电流继电器。
2、在电动机的继电器接触器控制电路中，零压保护的功能是通过交流接触器来实现的。
3. 某一控制电路，只有在按下按钮时，电动机才能起动运转，松开按钮时，电动机立即停
止运转，这种控制方式称为点动控制
4. 在三相鼠笼式异步电动机的正反转控制电路的辅助电路中，为了防止电源短路事故，
采用了联锁保护环节，其接线方式是：两个接触器的线圈分别与对方的动断辅助触点相串联。
5.时间继电器的主要部件包括、。触点中包括和。就其功能而言可以分
为和两类。通电延时式是；断电延时式是；瞬时动作触点只要有电或失电，触点。
答案：吸引线圈、触点。瞬时动作触点、延时动作触点。通电延时式、断电延时式。吸引线圈通电时，触点延时动作；吸引线圈断电时，触点延时动作；只要吸引线圈通电或断电时，触点立即动作。
6. 继电器接触器控制电路由主电路和控制电路组成。
7.控制电路中的每一个分支只能有也必须有一个吸引线圈，以保证线圈获得额定电压。
8. 继电器接触器控制电路的基本分析方法有哪些：(1) （2）
（3）（4）（5）（6）。 答案：（1）先看主电路，分析控制对象可能有有那些动作；
（2）再看控制电路，通常由上向下逐行扫描，看有哪些控制电路，了解它们的功能；（3）分析准备状态各电器的工作状态：即没有人工操作之前各电器是否有电或是否有机械力作用。
（4）按下启动按钮，查看有关电器的动作，分析启动过程：当每个电器线圈有电或失电时，应逐一分析其全部触电的动作极其产生的结果，列表记录以备忘。
（5）按下停车按钮分析停车及制动过程。（6）查看保护环节。
9.接触器的额定值有线圈电压、主触点电流。
