水泥混凝土配合比设计

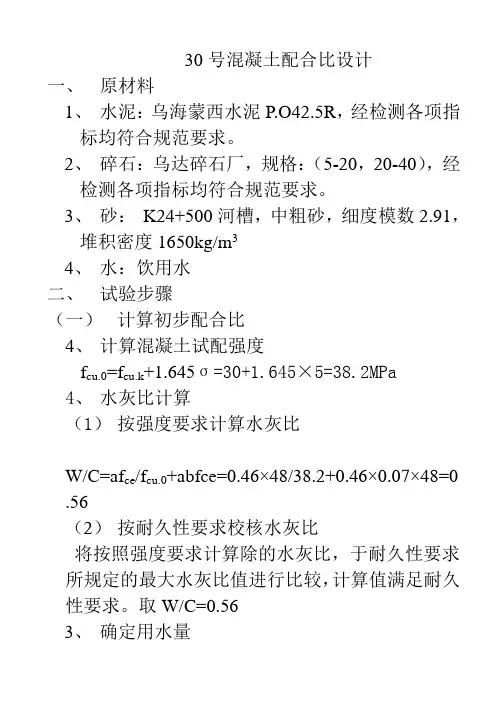

30号混凝土配合比设计

一、 原材料

1、 水泥：乌海蒙西水泥P.O42.5R，经检测各项指标均符合规范要求。

2、 碎石：乌达碎石厂，规格：（5-20，20-40），经检测各项指标均符合规范要求。

3、 砂： K24+500河槽，中粗砂，细度模数2.91，堆积密度1650kg/m3

4、 水：饮用水

二、 试验步骤

（一） 计算初步配合比

4、 计算混凝土试配强度

fcu.0=fcu.k+1.645σ=30+1.645×5=38.2MPa

4、 水灰比计算

（1） 按强度要求计算水灰比

W/C=afce/fcu.0+abfce=0.46×48/38.2+0.46×0.07×48=0.56

（2） 按耐久性要求校核水灰比

将按照强度要求计算除的水灰比，于耐久性要求所规定的最大水灰比值进行比较，计算值满足耐久性要求。取W/C=0.56

3、 确定用水量 根据所用碎石的最大粒径40mm，中粗砂及混凝土坍落度30~50mm的要求，取用水量mw0=185kg。

4、 计算水泥用量

mc0=mw0/W/C=185/0.56=330 kg/m3

5、 确定砂率

根据水灰比值、碎石最大粒径、中粗砂施工时混凝土的坍落度，选用

βS=37%

6、 计算砂石用量

（1） 用假定表观密度法计算

假定混凝土表观密度ρcp=2450 kg/m3

195+390+ms0+mg0=2450

ms0/ ms0+ mg0=37%

联立方程解得ms0=716 kg

mg0=1219 kg

7、 初步配合比

mc0/ mc0：ms0/ mc0：mg0/ mc0：mw0/ mc0=1：1.82：2.96：0.5

（二） 基准配合比

根据集料最大粒径，取25L混凝土拌和物，按照体积法的配合比计算材料用量：

水泥=390×0.025=9.75 kg

砂=709×0.025=17.73 kg 石=1156×0.025=28.9 kg

C50混凝土配合比设计书

一、设计依据

1、依据JGJ55-2O11《普通混凝土配合比设计规程》

2、依据JTG/T3650-2020《公路桥涵施工技术规范》

3、依据JTGE42-2005《公路工程集料试验规程》

4、依据JTG3420-2020《公路工程水泥及水泥混凝土试验规程》

二、原材料

1.水泥：***水泥，型号：P.O52.5Ro

2、粗集料:碎石产地:***；级配:5-20mm连续级配。

3、细集料：砂，产地：***砂厂；中砂。

4、水：饮用水。

5、外加剂：***高效减水剂,***公司。掺量1%,减水率取21%β

三、坍落度：施工部位为桥梁上部构造，坍落度为70~90mmo

四、施工工艺：采用机械强制搅拌，采用机械振捣成型。

五、养护条件：温度20±2°C,湿度＞95%.

六、配合比设计 (1)确定混凝土配制强度

根据混凝土强度fcu,k=50Mpa,按。=6.0MPa,计算混凝土配制强度：

fcuz0=fcuzk+1.645σ=50+1.645×6=59.9(Mpa)

(2)计算水灰比

1)按强度要求计算水灰比

1 .计算水泥实际强度

根据P.O52.5普通硅酸盐水泥fcezk=52.5MPa,水泥富裕系数取Yc=1.00,水泥实际强度为：fce=γcχfce,k=:1.OOX52.5=52.5(MPa)

2 .计算混凝土水灰比

根据混凝土配制强度fcuz0=59.9MPa,水泥实际强度fce=52.5

MPa,查表碎石A=O.46,B=0.07z计算水灰比：

W=0.46×52.5=0.39

C=59.9+0.46×0.07×52.5

根据施工能力取0.36

2)按耐久性校核水灰比

根据混凝土所处环境条件，查表得允许最大水灰比为0.60。按强度

计算水灰比0.36,符合耐久性要求。采用计算水灰比为0.36。

(3)选定单位用水量

根据要20mm,查表选用混凝土用水量为215kg∕m3

混凝土配合比设计报告

摘要

混凝土是建筑中最常用的材料之一，不仅具有承重和耐用的特点，还能满足设计师的美学需求。本报告旨在探讨混凝土配合比的设计原则和步骤，并通过实际案例分析，辅助理解配合比设计的重要性。

1. 引言

混凝土配合比是指混凝土材料中水泥、骨料、粉煤灰等各种成分之间的搭配比例。合理的配合比设计可以确保混凝土拥有良好的强度、耐久性和抗裂性能，从而提高建筑物的品质和寿命。

2. 设计原则

配合比设计需要遵循以下几个原则：

2.1 经济性原则

在满足设计要求的前提下，尽量减少材料用量，提高成本效益。

2.2 均匀性原则 混凝土中各个成分之间应该均匀分布，避免出现局部过度灌浆或骨料分集现象。

2.3 流动性原则

混凝土应具有一定的流动性，以便于施工人员浇筑和振捣。

2.4 耐久性原则

混凝土应具备抗碳化、抗硫酸盐侵蚀和抗氯离子渗透等耐久性能。

3. 设计步骤

混凝土配合比设计一般包括以下几个步骤：

3.1 确定设计强度等级

根据建筑物的使用要求和结构设计要求，确定混凝土的设计强度等级。

3.2 确定掺合料类型与掺量 根据设计要求和可用材料的特性，确定是否需要使用掺合料（如粉煤灰、矿渣等）以及其掺量。

3.3 选择合适的骨料粒径与砂率

根据需要设计的混凝土性能（如强度、抗裂性等），选择合适的骨料粒径与砂率。

3.4 估算初步比例

根据前述步骤的结果，初步估算各个成分的比例，包括水泥用量、骨料用量和水灰比等。

3.5 进行配合比试验

根据初步比例结果，进行配合比试验，评估实际配合比的性能，并对初步比例进行调整。

3.6 编制配合比设计报告

根据试验结果和设计要求，编制配合比设计报告，包括具体的配合比数值和施工注意事项等。

4. 案例分析

以某高层住宅楼的结构柱配合比设计为例，通过试验得出了最佳化水灰比、骨料用量和掺合料掺量等具体参数，并成功应用于实际施工中。

5. 结论

配合比设计是混凝土施工中的关键一步，合理的配合比设计可以确保混凝土拥有优良的性能和耐久性，提高建筑物的品质和寿命。通过本报告的探讨和案例分析，希望读者能够更好地理解混凝土配合比设计的重要性和步骤，为建筑工程的施工质量提供参考和指导。

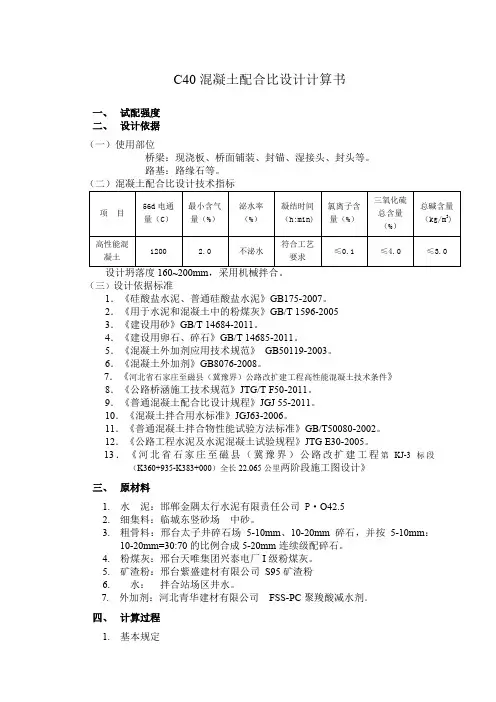

C40混凝土配合比设计计算书

一、 试配强度

二、 设计依据

（一）使用部位

桥梁：现浇板、桥面铺装、封锚、湿接头、封头等。

路基：路缘石等。

（二）混凝土配合比设计技术指标

项 目 56d电通量（C） 最小含气量（%） 泌水率（%） 凝结时间（h:min) 氯离子含量（%） 三氧化硫总含量（%） 总碱含量（kg/m3)

高性能混凝土 1200 2.0 不泌水 符合工艺要求 ≤0.1 ≤4.0 ≤3.0

设计坍落度160~200mm，采用机械拌合。

（三）设计依据标准

1．《硅酸盐水泥、普通硅酸盐水泥》GB175-2007。

2．《用于水泥和混凝土中的粉煤灰》GB/T 1596-2005

3．《建设用砂》GB/T 14684-2011。

4．《建设用卵石、碎石》GB/T 14685-2011。

5．《混凝土外加剂应用技术规范》 GB50119-2003。

6．《混凝土外加剂》GB8076-2008。

7．《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》

8．《公路桥涵施工技术规范》JTG/T F50-2011。

9．《普通混凝土配合比设计规程》JGJ 55-2011。

10．《混凝土拌合用水标准》JGJ63-2006。

11．《普通混凝土拌合物性能试验方法标准》GB/T50080-2002。

12．《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。

13．《河北省石家庄至磁县（冀豫界）公路改扩建工程第KJ-3标段（K360+935-K383+000）全长22.065公里两阶段施工图设计》

三、 原材料

1. 水 泥：邯郸金隅太行水泥有限责任公司 P·O42.5

2. 细集料：临城东竖砂场 中砂。

3. 粗骨料：邢台太子井碎石场 5-10mm、10-20mm碎石，并按5-10mm：10-20mm=30:70的比例合成5-20mm连续级配碎石。
