常见数字调制方式简述

无线通信中的信号调制技术

随着科技的不断进步，人们的通信方式也在不断地变化。现在，无线通信已经成为我们日常中不可或缺的一部分。而无线通信的基础就是信号调制技术。信号调制技术是指将模拟信号或数字信息转换为适合载波信号传输的信号形式的技术。本文将介绍无线通信中常用的信号调制技术。

一、模拟调制技术

模拟调制技术是指将模拟信号转换成适合在载波上进行传输的信号形式。常见的模拟调制技术有调幅（AM）、调频（FM）、单边带（SSB）等。其中，调幅技术是将模拟信号通过幅度调制的方式转化为适合在载波上传输的信号形式。调频技术则是将模拟信号通过频率调制的方式转化为适合在载波上传输的信号形式。而单边带技术则是将信号的一个单边带（一半）通过滤波器去除，从而使其更适合在有限频带范围内进行传输。

二、数字调制技术

数字调制技术指的是将数字信息转化为适合在载波上传输的信号形式。数字调制技术常见的有ASK（振幅移位键控）、FSK（频率移位键控）、PSK（相位移位键控）、QAM（正交振幅调制）等。其中，PSK技术是利用信号的相位进行调制，而ASK技术则是利用信号的振幅进行调制。FSK技术则是利用不同频率进行调制，QAM技术则是采用相位和振幅的双重调制方式。

三、OFDM技术

OFDM技术（正交频分复用技术）是一种在宽带传输系统中广泛应用的数字调制技术。它将数据信号分为多个子信号，并在不同的频率上对不同的子信号进行调制。OFDM技术可增加传输速率，提高信号的抗噪性能，减少传输时的误码率，因此其已成为4G和5G数字移动通信系统中常用的技术。OFDM技术在实现高速数据传输、频谱利用率优化等方面发挥了重要作用。

结尾

无线通信中的信号调制技术是通信技术中一个非常重要的部分。通过了解以上几种常见的信号调制技术，我们可以更好地理解和使用无线通信设备。信号调制技术与传输性能、功率和频率带宽密切相关，因此在实际应用中，需要根据通信环境、传输要求和技术条件进行合理的选择和运用。

基本的带通调制方式及特点

一、调频（FM）

调频是一种常用的带通调制方式，其原理是利用载波的频率变化来传递信息。调频信号的带宽较窄，抗干扰能力强，能够有效地减小噪声和干扰的影响。调频信号的解调方法简单，易于实现，因此在广播、电视、通信等领域得到了广泛应用。

二、调相（PM）

调相是另一种常见的带通调制方式，其原理是利用载波相位的改变来传递信息。调相信号的抗干扰能力较强，可以在恶劣的传输环境下工作。此外，调相信号还可以通过差分相移键控（DPSK）等解调方法，减小对相位噪声的敏感性。

三、调相而振幅不变（APSK）

调相而振幅不变是一种改进的调相方式，其原理是在调相的基础上，保持载波的振幅不变。这种调制方式具有更高的频谱利用率和更好的抗干扰能力，因此在无线通信等领域得到了广泛应用。

四、偏移四相相移键控（O-QPSK）

偏移四相相移键控是一种改进的相位调制方式，其原理是将原有的四相相移键控（QPSK）信号的相位偏移90度，以提高信号的抗干扰能力和频率利用率。O-QPSK信号的解调方法比较简单，易于实现，因此在数字通信等领域得到了广泛应用。

五、最小频移键控（MSK）

最小频移键控是一种具有恒定带宽的调制方式，其原理是利用正

弦载波的频率和相位变化来传递信息。MSK信号的频谱利用率较高，且在高速数据传输时具有较好的性能表现。因此，在数字移动通信、卫星通信等领域得到了广泛应用。

六、高斯滤波最小频移键控（GMSK）

高斯滤波最小频移键控是一种改进的调制方式，其原理是在MSK的基础上，采用高斯滤波器对信号进行滤波处理，以提高信号的抗干扰能力和频率利用率。GMSK信号的解调方法比较复杂，但具有较高的频谱利用率和较好的抗干扰能力，因此在无线通信等领域得到了广泛应用。

七、正交幅度调制（QAM）

正交幅度调制是一种结合了调相和调幅两种方式的调制方式，其原理是将数字信号转化为正交的两个分量，然后分别进行幅度调制。QAM信号的频谱利用率较高，且具有较强的抗干扰能力，因此在高速数字通信、广播电视等领域得到了广泛应用。

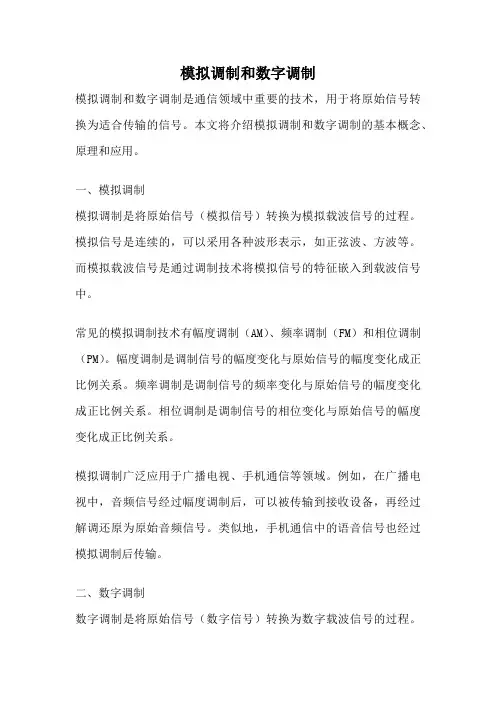

模拟调制和数字调制

模拟调制和数字调制是通信领域中重要的技术，用于将原始信号转换为适合传输的信号。本文将介绍模拟调制和数字调制的基本概念、原理和应用。

一、模拟调制

模拟调制是将原始信号（模拟信号）转换为模拟载波信号的过程。模拟信号是连续的，可以采用各种波形表示，如正弦波、方波等。而模拟载波信号是通过调制技术将模拟信号的特征嵌入到载波信号中。

常见的模拟调制技术有幅度调制（AM）、频率调制（FM）和相位调制（PM）。幅度调制是调制信号的幅度变化与原始信号的幅度变化成正比例关系。频率调制是调制信号的频率变化与原始信号的幅度变化成正比例关系。相位调制是调制信号的相位变化与原始信号的幅度变化成正比例关系。

模拟调制广泛应用于广播电视、手机通信等领域。例如，在广播电视中，音频信号经过幅度调制后，可以被传输到接收设备，再经过解调还原为原始音频信号。类似地，手机通信中的语音信号也经过模拟调制后传输。

二、数字调制

数字调制是将原始信号（数字信号）转换为数字载波信号的过程。数字信号是离散的，由一系列二进制码组成。数字载波信号是由一系列离散的数字值组成，用于表示数字信号的特征。

常见的数字调制技术有振幅移移键控调制（ASK）、频移键控调制（FSK）和相移键控调制（PSK）。ASK是将数字信号的幅度变化与原始信号的二进制码成正比例关系。FSK是将数字信号的频率变化与原始信号的二进制码成正比例关系。PSK是将数字信号的相位变化与原始信号的二进制码成正比例关系。

数字调制在数字通信系统中得到广泛应用。例如，无线局域网中的Wi-Fi技术就采用了OFDM（正交频分复用）调制技术，将数字信号转换为一系列正交的子载波，提高了传输效率和抗干扰性能。此外，数字调制还被用于数字广播、数字电视等领域。

三、模拟调制与数字调制的区别

模拟调制和数字调制在信号处理方式、传输效果和抗干扰性能上存在一些区别。首先，模拟调制是将模拟信号转换为模拟载波信号，而数字调制是将数字信号转换为数字载波信号。其次，模拟调制具有连续性，可以采用各种波形表示，而数字调制是离散的，由一系列二进制码组成。另外，由于数字信号具有较高的抗干扰性能，数字调制在传输中更能保证信号的完整性和准确性。

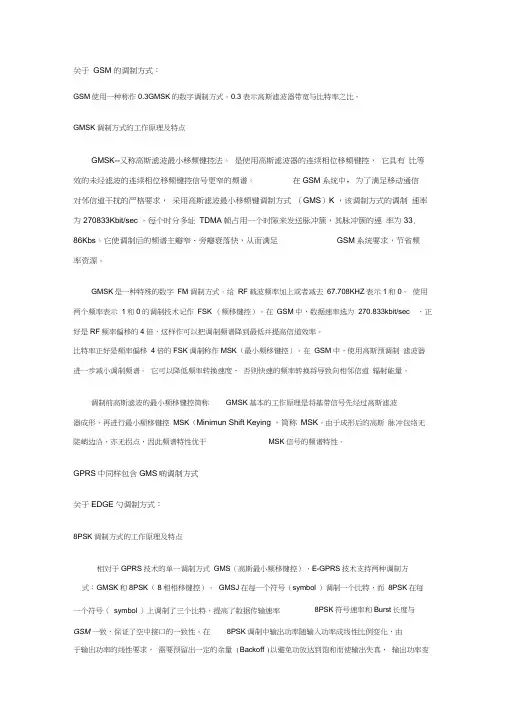

关于 GSM 的调制方式：

GSM使用一种称作0.3GMSK的数字调制方式。0.3表示高斯滤波器带宽与比特率之比。

GMSK调制方式的工作原理及特点

GMSK--又称高斯滤波最小移频键控法。 是使用高斯滤波器的连续相位移频键控， 它具有 比等效的未经滤波的连续相位移频键控信号更窄的频谱。 在GSM系统中，为了满足移动通信

对邻信道干扰的严格要求， 采用高斯滤波最小移频键调制方式 （GMS）K ，该调制方式的调制 速率为270833Kbit/sec ，每个时分多址 TDMA帧占用一个时隙来发送脉冲簇，其脉冲簇的速 率为33.

86Kbs。它使调制后的频谱主瓣窄、旁瓣衰落快，从而满足 GSM系统要求，节省频

率资源。

GMSK是一种特殊的数字 FM调制方式。给 RF载波频率加上或者减去 67.708KHZ表示1和0。 使用两个频率表示 1和0的调制技术记作 FSK （频移键控）。在 GSM中，数据速率选为 270.833kbit/sec ，正好是RF频率偏移的4倍，这样作可以把调制频谱降到最低并提高信道效率。

比特率正好是频率偏移 4倍的FSK调制称作MSK（最小频移键控）。在 GSM中，使用高斯预调制 滤波器进一步减小调制频谱。 它可以降低频率转换速度， 否则快速的频率转换将导致向相邻信道 辐射能量。

调制前高斯滤波的最小频移键控简称 GMSK基本的工作原理是将基带信号先经过高斯滤波

器成形，再进行最小频移键控 MSK（Minimun Shift Keying ，简称 MSK。由于成形后的高斯 脉冲包络无陡峭边沿，亦无拐点，因此频谱特性优于 MSK信号的频谱特性。

GPRS中同样包含GMS啲调制方式

关于EDGE勺调制方式：

8PSK调制方式的工作原理及特点

相对于GPRS技术的单一调制方式 GMS（高斯最小频移键控），E-GPRS技术支持两种调制方

式：GMSK和8PSK（ 8相相移键控）。 GMSJ在每一个符号（symbol ）调制一个比特，而 8PSK在每
