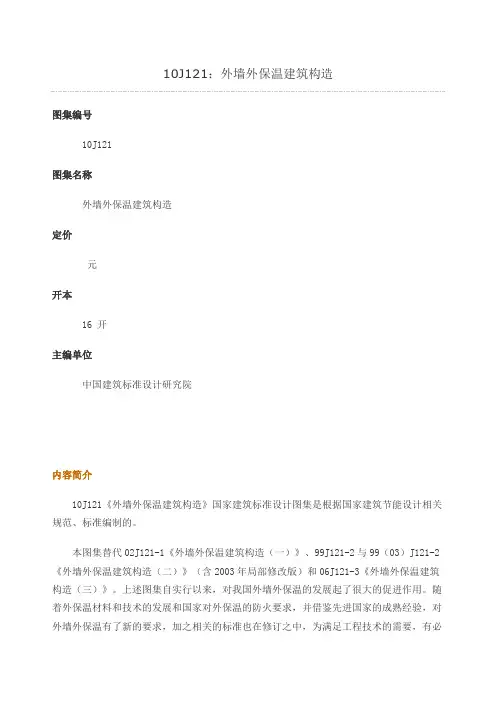

10J121：外墙外保温建筑构造
图集编号
10J121
图集名称
外墙外保温建筑构造
定价
元
开本
16 开
主编单位
中国建筑标准设计研究院
图集咨询
图集购买
内容简介
10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。
本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。整合后的图集更容易查找，使用更方便。 本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。
本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。
图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。
图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。
10J121：外墙外保温建筑构造
图集编号
10J121
图集名称
外墙外保温建筑构造
定价
元
开本
16 开
主编单位
中国建筑标准设计研究院
内容简介
10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。
本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。整合后的图集更容易查找，使用更方便。
本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。
本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。
图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。
图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。
墙体的类型及构造要求
墙体是建筑物的重要组成部分。它的作用是承重、围护或分隔空间。墙体构造取决于选用的结构形式及它所处的位置。
墙体在设计时要注意以下几个方面的因素。
1）具有足够的轻度和稳定性。
在多层砖混结构当中，砖墙承受自重外还要承受屋顶和楼板的荷载，并将其垂直荷载传至基础和地基。在地震区，墙体还要考虑在发生地震时所引起的水平力作用的影响。所以，设计墙体时要根据荷载及所用材料的性能和情况，通过计算确定墙体的厚度和所具备的支承强度。在使用中，一般砖墙的强度与所采用的砖、砂浆的强度等级及施工技术有密切关系。
墙的稳定性与墙的高度、长度、高度、承受的荷载等有很大关系，而且墙本身必须具有抵抗风侧压力的能力。当墙身较高而长，并缺少横向墙体联系时，则需要考虑加厚墙身，提高砂浆强度等级、或采取加墙墩、墙内加筋等相关技术措施。
2）具有保温、隔热性能
墙体作为围护结构应具有保温、隔热的性能，以满足建筑热工要求，如寒冷地区冬季室内温度高于室外，热量易从高温一侧向低温一侧传递，因此围护结构需采取保温措施以减少室内热损失，同时还应防止在围护结构内表面和保温材料内部出现冷凝水及空气渗透的现象。构造上要在热桥部位采取局部保温措施。炎热地区和长江中下游及过渡地区夏季太阳辐射强烈，室外热量通过外围护结构传入室内，使室内温度升高。另外，过渡地区不但夏季炎热，而且冬季也非常寒冷，影响了人们的工作、生活。问了改善住宅的居住环境，外墙还应具有一定的隔热性能并采取隔热措施。墙体材料一般都不够密实，有较多微小的孔洞，墙上安装门窗构件时，因安装不严密或者材料收缩，会产生贯通性的缝隙，在冬季室外冷风的作用下，冷空气会进入室内，为了防止这种空气渗透产生，一般采用密实度高的墙体材料，墙内外加抹灰层，构件与墙洞口连接处用密封胶密封处理。
3）隔声性能
为了保证室内有良好的工作、生活环境，墙体必须具有足够的隔声能力，以避免噪声对室内环境的干扰，在构造设计当中，要用不同的材料和技术手段使不同性质的建筑满足建筑隔声标准的要求。
