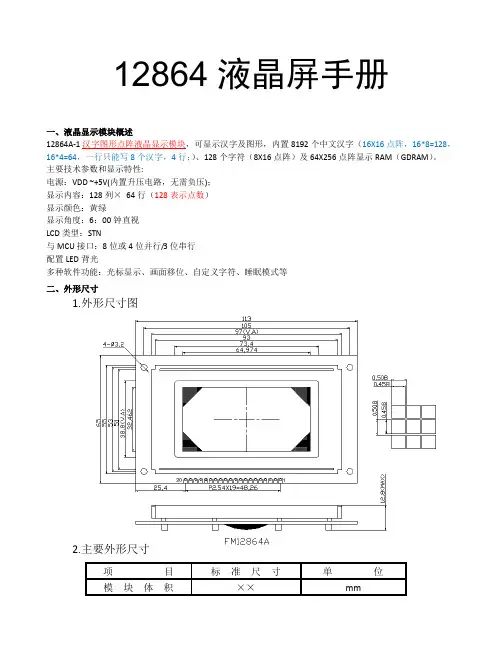

12864液晶屏手册

一、液晶显示模块概述

12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:

电源：VDD ~+5V(内置升压电路，无需负压)；

显示内容：128列× 64行（128表示点数）

显示颜色：黄绿

显示角度：6：00钟直视

LCD类型：STN

与MCU接口：8位或4位并行/3位串行

配置LED背光

多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等

二、外形尺寸

1.外形尺寸图

2.主要外形尺寸

项 目 标 准 尺 寸 单 位

模 块 体 积 ×× mm 定 位 尺 寸 × mm

视 域 × mm

行 列 点 阵 数 128×64 dots

点 距 离 × mm

点 大 小 × mm

二、模块引脚说明

128X64 引脚说明

引脚号 引脚名称 方向 功能说明

1 VSS - 模块的电源地

2 VDD - 模块的电源正端

3 V0 - LCD驱动电压输入端

4 RS(CS) H/L 并行的指令/数据选择信号；串行的片选信号

5 R/W(SID) H/L 并行的读写选择信号；串行的数据口

6 E(CLK) H/L 并行的使能信号；串行的同步时钟

7 DB0 H/L 数据0

8 DB1 H/L 数据1

9 DB2 H/L 数据2

10 DB3 H/L 数据3

11 DB4 H/L 数据4

12 DB5 H/L 数据5

13 DB6 H/L 数据6

14 DB7 H/L 数据7

15 PSB H/L 并/串行接口选择：H-并行；L-串行

16 NC 空脚

17 /RET H/L 复位 低电平有效

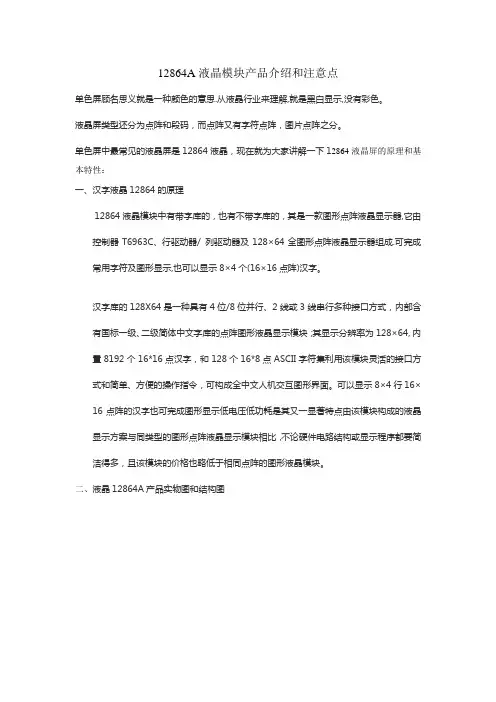

12864A液晶模块产品介绍和注意点

单色屏顾名思义就是一种颜色的意思.从液晶行业来理解,就是黑白显示,没有彩色。

液晶屏类型还分为点阵和段码，而点阵又有字符点阵，图片点阵之分。

单色屏中最常见的液晶屏是12864液晶，现在就为大家讲解一下12864液晶屏的原理和基本特性：

一、汉字液晶12864的原理

12864液晶模块中有带字库的，也有不带字库的，其是一款图形点阵液晶显示器,它由控制器T6963C、行驱动器/ 列驱动器及128×64全图形点阵液晶显示器组成.可完成常用字符及图形显示,也可以显示8×4个(16×16点阵)汉字。

汉字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字也可完成图形显示低电压低功耗是其又一显著特点由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

二、液晶12864A产品实物图和结构图

WYM12864实物图片

12864A产品结构图 三、液晶12864A基本特性

（1）、低电源电压（VDD:+3.0--+5.5V），（2）、显示分辨率:128×64点，（3）、内置汉字字8个16×16点阵汉字(简繁体可选) ，（4）、内置128个16×8点阵字符， （5）、外形尺寸78*70*11.9，(6)、视域尺寸，(7)、显示区域56.27*38.35，（8）、控制器T6963C,

（9）、接口方式并口（6）、显示方式：STN、半透、正显，（10）、驱动方式：1/32DUTY，1/5BIAS ，（11）、视角方向：6点，（12）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ，（13）、通讯方式：串行、并口可选，（14）、内置DC-DC转换电路，无需外加负压，（15）、无需片选信号，简化软件设计（16）、工作温度: -20℃

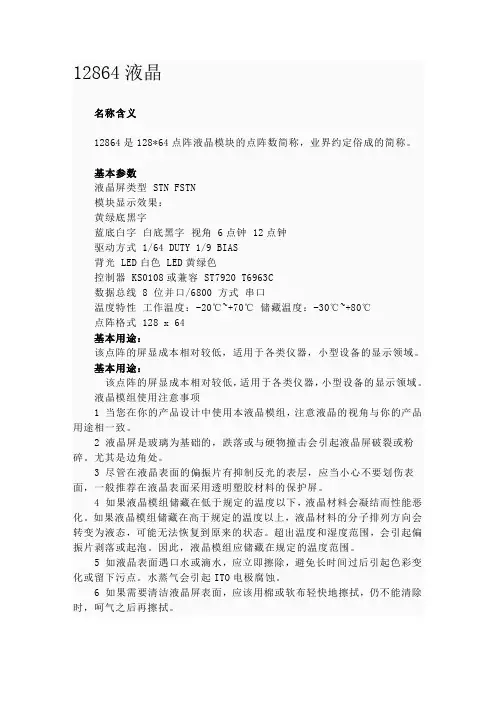

12864液晶

名称含义

12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。

基本参数

液晶屏类型 STN FSTN

模块显示效果：

黄绿底黑字

蓝底白字 白底黑字 视角 6点钟 12点钟

驱动方式 1/64 DUTY 1/9 BIAS

背光 LED白色 LED黄绿色

控制器 KS0108或兼容 ST7920 T6963C

数据总线 8 位并口/6800 方式 串口

温度特性 工作温度：-20℃~+70℃ 储藏温度：-30℃~+80℃

点阵格式 128 x 64

基本用途：

该点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。

基本用途：

该点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。

液晶模组使用注意事项

1 当您在你的产品设计中使用本液晶模组，注意液晶的视角与你的产品用途相一致。

2 液晶屏是玻璃为基础的，跌落或与硬物撞击会引起液晶屏破裂或粉碎。尤其是边角处。

3 尽管在液晶表面的偏振片有抑制反光的表层，应当小心不要划伤表面，一般推荐在液晶表面采用透明塑胶材料的保护屏。

4 如果液晶模组储藏在低于规定的温度以下，液晶材料会凝结而性能恶化。如果液晶模组储藏在高于规定的温度以上，液晶材料的分子排列方向会转变为液态，可能无法恢复到原来的状态。超出温度和湿度范围，会引起偏振片剥落或起泡。因此，液晶模组应储藏在规定的温度范围。

5 如液晶表面遇口水或滴水，应立即擦除，避免长时间过后引起色彩变化或留下污点。水蒸气会引起ITO电极腐蚀。

6 如果需要清洁液晶屏表面，应该用棉或软布轻快地擦拭，仍不能清除时，呵气之后再擦拭。 7 液晶模组的驱动应遵照规定的额定指标，避免故障及永久损坏。对液晶材料施加直流电压，会引起液晶材料迅速恶化，应该确保提供交流波形的M信号的连续应用。特别是，在电源开关时应遵照供电顺序，避免驱动锁存及直流直接加至液晶屏。

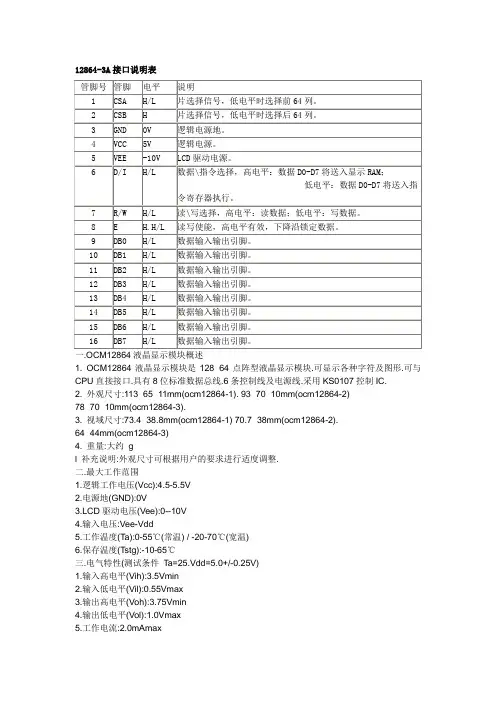

12864-3A接口说明表

管脚号 管脚 电平 说明

1 CSA H/L 片选择信号，低电平时选择前64列。

2 CSB H 片选择信号，低电平时选择后64列。

3 GND 0V 逻辑电源地。

4 VCC 5V 逻辑电源。

5 VEE -10V LCD驱动电源。

6 D/I H/L 数据\指令选择，高电平：数据D0-D7将送入显示RAM；

低电平：数据D0-D7将送入指令寄存器执行。

7 R/W H/L 读\写选择，高电平：读数据；低电平：写数据。

8 E H.H/L 读写使能，高电平有效，下降沿锁定数据。

9 DB0 H/L 数据输入输出引脚。

10 DB1 H/L 数据输入输出引脚。

11 DB2 H/L 数据输入输出引脚。

12 DB3 H/L 数据输入输出引脚。

13 DB4 H/L 数据输入输出引脚。

14 DB5 H/L 数据输入输出引脚。

15 DB6 H/L 数据输入输出引脚。

16 DB7 H/L 数据输入输出引脚。

一.OCM12864液晶显示模块概述

1. OCM12864液晶显示模块是128×64点阵型液晶显示模块.可显示各种字符及图形.可与CPU直接接口.具有8位标准数据总线.6条控制线及电源线.采用KS0107控制IC.

2. 外观尺寸:113×65×11mm(ocm12864-1). 93×70×10mm(ocm12864-2)

78×70×10mm(ocm12864-3).

3. 视域尺寸:73.4×38.8mm(ocm12864-1) 70.7×38mm(ocm12864-2).

64×44mm(ocm12864-3)

4. 重量:大约 g

l 补充说明:外观尺寸可根据用户的要求进行适度调整.
