CIPP翻转内衬法排水管道修复施工工法

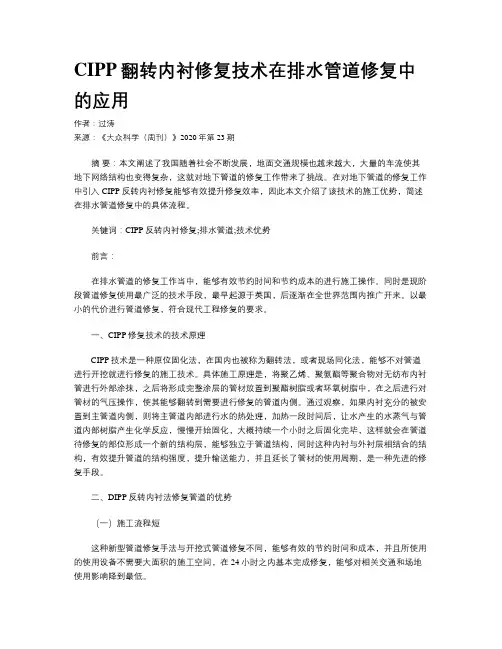

CIPP翻转内衬修复技术在排水管道修复中的应用作者：过涛来源：《大众科学（周刊）》2020年第23期摘要：本文阐述了我国随着社会不断发展，地面交通规模也越来越大，大量的车流使其地下网络结构也变得复杂，这就对地下管道的修复工作带来了挑战。

在对地下管道的修复工作中引入CIPP反转内衬修复能够有效提升修复效率，因此本文介绍了该技术的施工优势，简述在排水管道修复中的具体流程。

关键词：CIPP反转内衬修复;排水管道;技术优势前言：在排水管道的修复工作当中，能够有效节约时间和节约成本的进行施工操作。

同时是现阶段管道修复使用最广泛的技术手段，最早起源于英国，后逐渐在全世界范围内推广开来。

以最小的代价进行管道修复，符合现代工程修复的要求。

一、CIPP修复技术的技术原理CIPP技术是一种原位固化法，在国内也被称为翻转法，或者现场同化法，能够不对管道进行开挖就进行修复的施工技术。

具体施工原理是，将聚乙烯、聚氨酯等聚合物对无纺布内衬管进行外部涂抹，之后将形成完整涂层的管材放置到聚酯树脂或者环氧树脂中，在之后进行对管材的气压操作，使其能够翻转到需要进行修复的管道内侧。

通过观察，如果内衬充分的被安置到主管道内侧，则将主管道内部进行水的热处理，加热一段时间后，让水产生的水蒸气与管道内部树脂产生化学反应，慢慢开始固化，大概持续一个小时之后固化完毕，这样就会在管道待修复的部位形成一个新的结构层，能够独立于管道结构，同时这种内衬与外衬层相结合的结构，有效提升管道的结构强度，提升输送能力，并且延长了管材的使用周期，是一种先进的修复手段。

二、DIPP反转内衬法修复管道的优势（一）施工流程短这种新型管道修复手法与开挖式管道修复不同，能够有效的节约时间和成本，并且所使用的使用设备不需要大面积的施工空间，在24小时之内基本完成修复，能够对相关交通和场地使用影响降到最低。

（二）内部管质量性高由于先进的修复手段，可以有效的将内衬管结构同待修复的外衬管连接紧密，形成相对稳定的复合型管道结构，因此具有较高的结构稳定性，同时内衬管由于其高质量性，可以延长管道使用寿命，其光滑的内壁也能有效减少对输送液体的摩擦力，提升输送效率。

新邛路污水管道维修（cipp翻转内衬维修法）施工方案成都宇华建筑工程有限公司2015年12月2日CIPP翻转内衬法整体修复施工工艺一、 CIPP翻转内衬法整体修复技术简介CIPP翻转内衬法整体修复技术，是在水压或气压的作用下，将一种特制的聚脂毛毡树脂内衬管敷设于原有管道内表面，并通过特殊的黏合剂紧密地与原管道内壁粘合在一起，由此达到管道修复（更新）的目的，并且衬管材料不会影响输送介质的品质。

CIPP翻转内衬法整体修复技术在不用开挖路面的情况下，采用简捷、科学的方法，在原有的破损旧管道内部，用短短的一段时间内制作一条高强度内衬新管。

内衬管由三层组成：聚乙烯涂层表面、聚酯纺织增加层以及外层黏合剂。

该工艺可修复管道直径为75mm -2200mm，适用于任何管材的管道修复（更新）：铸铁管、钢管、混凝土管、水泥管、PVC管等。

目前广泛被应用到自来水、雨污水及燃气管道的修复之中。

根据所需修复的管道直径和管线零件，一次性可修复管道的最大长度为500米，并可通过大角度的弯头。

内衬软管衬入管道后，尽管原管道口径会有所减小，但更新后管道内表面光滑可以改善传输介质的通过性，因此总体来讲，原有管道的输送能力基本不会降低。

二、CIPP翻转内衬法整体修复技术的优点1．采用非开挖技术，施工时间短（单段修复一般在24小时内完工），施工设备占地面积小（占单车道，长两检查井间距）2．内衬管是和旧管紧密结合的高强度新管；3．内补管耐磨损、耐腐蚀、使用寿命按需要设计，最长可达50年；4．内衬新管表面光滑，水流摩擦下降（摩擦系数为0.010以下）；5．对交通影响小，受环境影响小（需修复的旧管距建筑物近，河、江下的旧管修复，埋设深度较深且位于土质含水量大旧管修复）。

三、内衬修复材料组织供应选用进口聚酯毡内衬修复材料，修复材料根据管径尺寸和检测的内部腐蚀状况等综合指标要求在工厂定做加工，材料在施工现场附近的临时厂房进行混合树脂配料和浸润碾胶工作，然后运至施工现场。

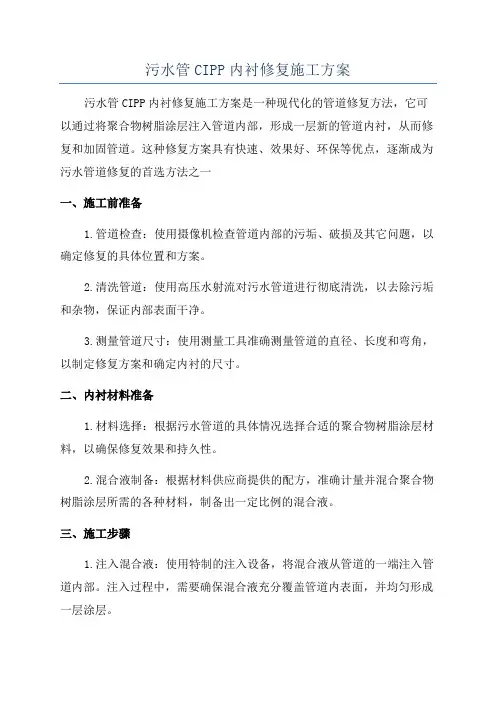

污水管CIPP内衬修复施工方案污水管CIPP内衬修复施工方案是一种现代化的管道修复方法，它可以通过将聚合物树脂涂层注入管道内部，形成一层新的管道内衬，从而修复和加固管道。

这种修复方案具有快速、效果好、环保等优点，逐渐成为污水管道修复的首选方法之一一、施工前准备1.管道检查：使用摄像机检查管道内部的污垢、破损及其它问题，以确定修复的具体位置和方案。

2.清洗管道：使用高压水射流对污水管道进行彻底清洗，以去除污垢和杂物，保证内部表面干净。

3.测量管道尺寸：使用测量工具准确测量管道的直径、长度和弯角，以制定修复方案和确定内衬的尺寸。

二、内衬材料准备1.材料选择：根据污水管道的具体情况选择合适的聚合物树脂涂层材料，以确保修复效果和持久性。

2.混合液制备：根据材料供应商提供的配方，准确计量并混合聚合物树脂涂层所需的各种材料，制备出一定比例的混合液。

三、施工步骤1.注入混合液：使用特制的注入设备，将混合液从管道的一端注入管道内部。

注入过程中，需要确保混合液充分覆盖管道内表面，并均匀形成一层涂层。

2.膨胀和固化：注入完混合液后，使用压缩空气或蒸汽膨胀管道内衬，使其与管道表面贴合紧密。

然后，根据材料的固化时间，等待一定时间以使材料固化。

3.管道修复：修复一个管段后，移动到下一个需要修复的管段，重复上述步骤，直到所有需要修复的管段都完成修复。

四、施工后处理1.检查质量：等待所有修复管段的材料完全固化后，使用摄像机再次检查修复部位的完整性和质量，确保修复效果达到预期。

2.清洗管道：使用高压水射流对修复后的管道进行彻底冲洗，以确保管道内清洁，无杂物和残留物。

3.系统恢复：将修复的管道连接回污水系统，恢复正常运行。

同时，对修复后的管道进行监测，并定期检查以确保修复效果持久。

综上所述，污水管CIPP内衬修复施工方案是一种高效、环保的修复方法，它可以迅速修复和加固污水管道，延长其使用寿命，减少漏水和破损的风险。

在实施该方案时，需要充分了解管道的具体情况，选择适合的材料和正确的施工方法，以确保施工效果和质量。

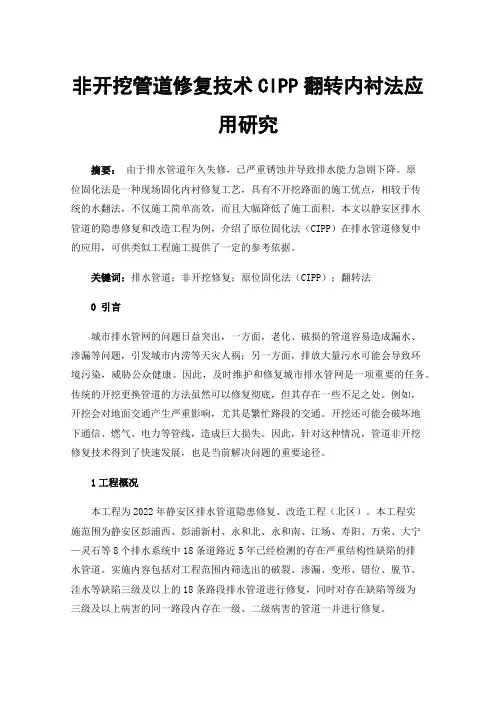

非开挖管道修复技术CIPP翻转内衬法应用研究摘要：由于排水管道年久失修，已严重锈蚀并导致排水能力急剧下降。

原位固化法是一种现场固化内衬修复工艺，具有不开挖路面的施工优点，相较于传统的水翻法，不仅施工简单高效，而且大幅降低了施工面积。

本文以静安区排水管道的隐患修复和改造工程为例，介绍了原位固化法（CIPP）在排水管道修复中的应用，可供类似工程施工提供了一定的参考依据。

关键词：排水管道；非开挖修复；原位固化法（CIPP）；翻转法0引言城市排水管网的问题日益突出，一方面，老化、破损的管道容易造成漏水、渗漏等问题，引发城市内涝等天灾人祸；另一方面，排放大量污水可能会导致环境污染，威胁公众健康。

因此，及时维护和修复城市排水管网是一项重要的任务。

传统的开挖更换管道的方法虽然可以修复彻底，但其存在一些不足之处。

例如，开挖会对地面交通产生严重影响，尤其是繁忙路段的交通。

开挖还可能会破坏地下通信、燃气、电力等管线，造成巨大损失。

因此，针对这种情况，管道非开挖修复技术得到了快速发展，也是当前解决问题的重要途径。

1工程概况本工程为2022年静安区排水管道隐患修复、改造工程（北区）。

本工程实施范围为静安区彭浦西、彭浦新村、永和北、永和南、江场、寿阳、万荣、大宁—灵石等8个排水系统中18条道路近5年已经检测的存在严重结构性缺陷的排水管道。

实施内容包括对工程范围内筛选出的破裂、渗漏、变形、错位、脱节、洼水等缺陷三级及以上的18条路段排水管道进行修复，同时对存在缺陷等级为三级及以上病害的同一路段内存在一级、二级病害的管道一并进行修复。

2工程重难点及应对措施2.1施工质量要求高该项目施工质量要求极高，施工地点位于繁华的市区，地形多变，施工范围广泛，地理位置及建筑环境复杂。

因此，对项目管理部门和施工组织能力提出了较高的要求。

应对措施：⑴ 严格按照设计方案和相关标准规范进行施工，必须保证每一个细节都符合质量要求，这样才能最大程度地保证工程质量。

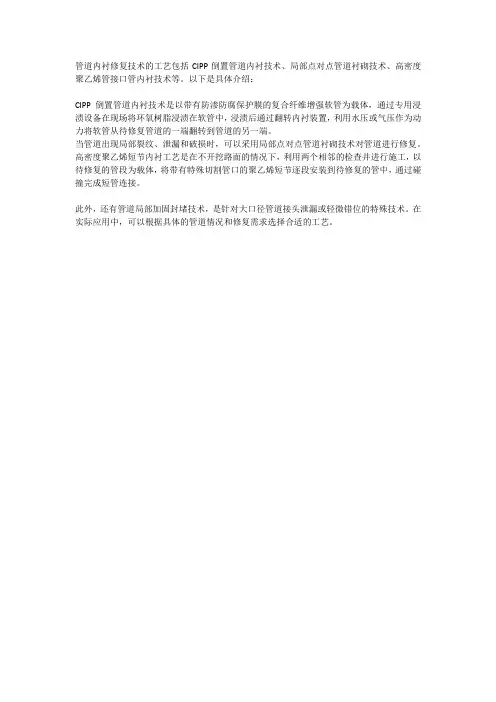

管道内衬修复技术的工艺包括CIPP倒置管道内衬技术、局部点对点管道衬砌技术、高密度聚乙烯管接口管内衬技术等。

以下是具体介绍：
CIPP倒置管道内衬技术是以带有防渗防腐保护膜的复合纤维增强软管为载体，通过专用浸渍设备在现场将环氧树脂浸渍在软管中，浸渍后通过翻转内衬装置，利用水压或气压作为动力将软管从待修复管道的一端翻转到管道的另一端。

当管道出现局部裂纹、泄漏和破损时，可以采用局部点对点管道衬砌技术对管道进行修复。

高密度聚乙烯短节内衬工艺是在不开挖路面的情况下，利用两个相邻的检查井进行施工，以待修复的管段为载体，将带有特殊切割管口的聚乙烯短节逐段安装到待修复的管中，通过碰撞完成短管连接。

此外，还有管道局部加固封堵技术，是针对大口径管道接头泄漏或轻微错位的特殊技术。

在实际应用中，可以根据具体的管道情况和修复需求选择合适的工艺。

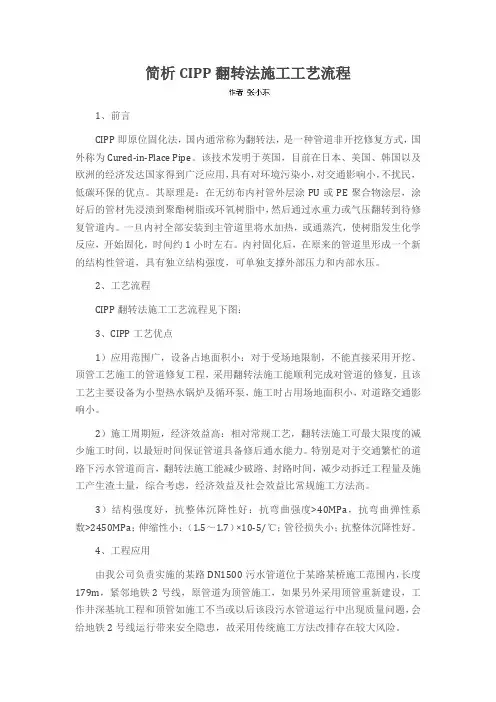

简析CIPP翻转法施工工艺流程1、前言CIPP即原位固化法，国内通常称为翻转法，是一种管道非开挖修复方式，国外称为Cured-in-Place Pipe。

该技术发明于英国，目前在日本、美国、韩国以及欧洲的经济发达国家得到广泛应用，具有对环境污染小，对交通影响小，不扰民，低碳环保的优点。

其原理是：在无纺布内衬管外层涂PU或PE聚合物涂层，涂好后的管材先浸渍到聚酯树脂或环氧树脂中，然后通过水重力或气压翻转到待修复管道内。

一旦内衬全部安装到主管道里将水加热，或通蒸汽，使树脂发生化学反应，开始固化，时间约1小时左右。

内衬固化后，在原来的管道里形成一个新的结构性管道，具有独立结构强度，可单独支撑外部压力和内部水压。

2、工艺流程CIPP翻转法施工工艺流程见下图：3、CIPP工艺优点1）应用范围广，设备占地面积小：对于受场地限制，不能直接采用开挖、顶管工艺施工的管道修复工程，采用翻转法施工能顺利完成对管道的修复，且该工艺主要设备为小型热水锅炉及循环泵，施工时占用场地面积小，对道路交通影响小。

2）施工周期短，经济效益高：相对常规工艺，翻转法施工可最大限度的减少施工时间，以最短时间保证管道具备修后通水能力。

特别是对于交通繁忙的道路下污水管道而言，翻转法施工能减少破路、封路时间，减少动拆迁工程量及施工产生渣土量，综合考虑，经济效益及社会效益比常规施工方法高。

3）结构强度好，抗整体沉降性好：抗弯曲强度>40MPa，抗弯曲弹性系数>2450MPa；伸缩性小：（1.5～1.7）×10-5/℃；管径损失小；抗整体沉降性好。

4、工程应用由我公司负责实施的某路DN1500污水管道位于某路某桥施工范围内，长度179m，紧邻地铁2号线，原管道为顶管施工，如果另外采用顶管重新建设，工作井深基坑工程和顶管如施工不当或以后该段污水管道运行中出现质量问题，会给地铁2号线运行带来安全隐患，故采用传统施工方法改排存在较大风险。

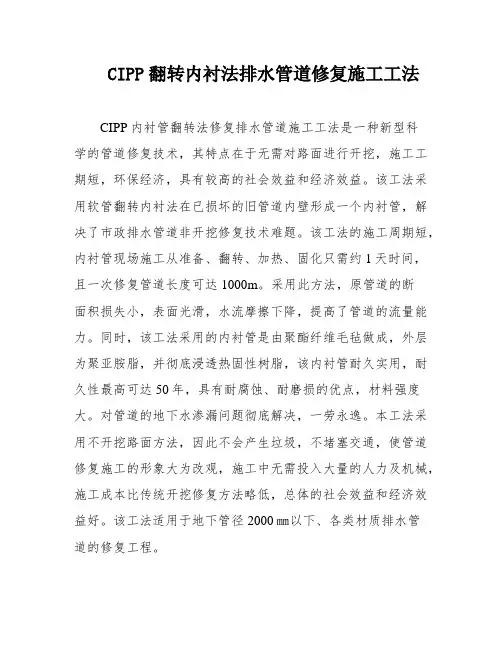

CIPP翻转内衬法排水管道修复施工工法CIPP内衬管翻转法修复排水管道施工工法是一种新型科学的管道修复技术，其特点在于无需对路面进行开挖，施工工期短，环保经济，具有较高的社会效益和经济效益。

该工法采用软管翻转内衬法在已损坏的旧管道内壁形成一个内衬管，解决了市政排水管道非开挖修复技术难题。

该工法的施工周期短，内衬管现场施工从准备、翻转、加热、固化只需约1天时间，且一次修复管道长度可达1000m。

采用此方法，原管道的断面积损失小，表面光滑，水流摩擦下降，提高了管道的流量能力。

同时，该工法采用的内衬管是由聚酯纤维毛毡做成，外层为聚亚胺脂，并彻底浸透热固性树脂，该内衬管耐久实用，耐久性最高可达50年，具有耐腐蚀、耐磨损的优点，材料强度大。

对管道的地下水渗漏问题彻底解决，一劳永逸。

本工法采用不开挖路面方法，因此不会产生垃圾，不堵塞交通，使管道修复施工的形象大为改观，施工中无需投入大量的人力及机械，施工成本比传统开挖修复方法略低，总体的社会效益和经济效益好。

该工法适用于地下管径2000㎜以下、各类材质排水管道的修复工程。

本工法采用软管翻转内衬修复法。

该技术使用带有防渗膜的纤维增强软管，软管根据待修复管道的情况按设计制造。

施工时，先将浸有树脂的软管一端翻转并用夹具固定在待修复管道的入口处。

然后利用水压或气压使软衬管浸有树脂的内层膨胀翻转到外面，并与旧管的内壁紧贴粘结。

当软衬管到达终点，再向管内注入蒸汽，在规定的设计时间内，使软衬管固化成型，在旧管内壁形成一层高强度、具有防腐防渗功能的坚硬内衬新管。

施工工艺流程如下：首先通过各检查井对管道排水情况及路面沉降情况检测，确定管道修复区域。

为便于施工，应先将待修复管上游封堵，设置旁通管或临时水泵排水设施进行临时排水，将上游污水引开，停止待修复管道内的污水排放。

然后采用TV管道电视摄像系统对管道内情况进行观测，根据管道内破损、腐蚀等情况，制定具体施工方案。

确定作业段后，利用原有窨井扩大，作为施工作业坑。

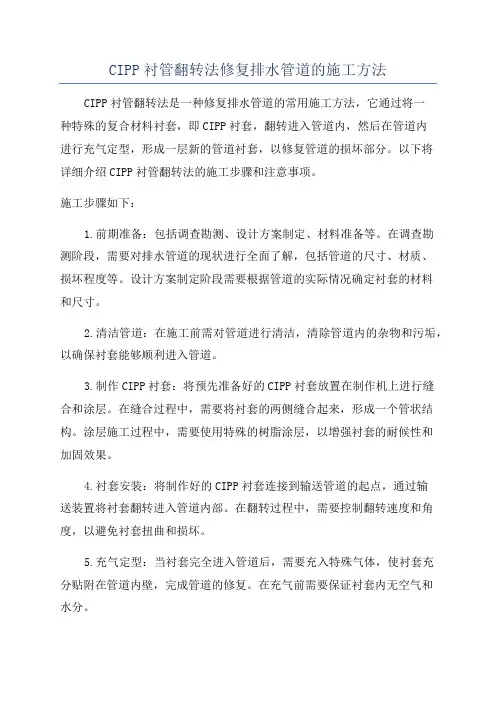

CIPP衬管翻转法修复排水管道的施工方法CIPP衬管翻转法是一种修复排水管道的常用施工方法，它通过将一种特殊的复合材料衬套，即CIPP衬套，翻转进入管道内，然后在管道内进行充气定型，形成一层新的管道衬套，以修复管道的损坏部分。

以下将详细介绍CIPP衬管翻转法的施工步骤和注意事项。

施工步骤如下：1.前期准备：包括调查勘测、设计方案制定、材料准备等。

在调查勘测阶段，需要对排水管道的现状进行全面了解，包括管道的尺寸、材质、损坏程度等。

设计方案制定阶段需要根据管道的实际情况确定衬套的材料和尺寸。

2.清洁管道：在施工前需对管道进行清洁，清除管道内的杂物和污垢，以确保衬套能够顺利进入管道。

3.制作CIPP衬套：将预先准备好的CIPP衬套放置在制作机上进行缝合和涂层。

在缝合过程中，需要将衬套的两侧缝合起来，形成一个管状结构。

涂层施工过程中，需要使用特殊的树脂涂层，以增强衬套的耐候性和加固效果。

4.衬套安装：将制作好的CIPP衬套连接到输送管道的起点，通过输送装置将衬套翻转进入管道内部。

在翻转过程中，需要控制翻转速度和角度，以避免衬套扭曲和损坏。

5.充气定型：当衬套完全进入管道后，需要充入特殊气体，使衬套充分贴附在管道内壁，完成管道的修复。

在充气前需要保证衬套内无空气和水分。

6.固化和硬化：在衬套充气定型后，需等待一定时间，让衬套内的树脂涂层充分固化和硬化，以保证衬套的使用寿命和强度。

在此期间，需控制温度和湿度。

7.后期检测：在CIPP衬管翻转法施工完成后，需要对修复后的管道进行质量检测。

主要包括内径测量、水压试验等，以确保修复后的管道达到设计要求。

注意事项如下：1.施工前需对管道进行全面检测，确定修复部位和损坏程度，以便制定合理的设计方案。

2.衬套的制作过程需严格按照技术要求进行操作，保证衬套的质量和性能。

3.衬套的安装和翻转过程需控制好速度和角度，避免衬套损坏或扭曲。

4.充气定型和固化硬化过程需根据衬套和树脂涂层的特性进行控制和调节，保证其质量和效果。

CIPP内衬管翻转法修复排水管道施工工法CIPP内衬管翻转法修复排水管道施工工法一、前言随着城市化进程的推进，排水管道也面临着老化损坏的问题。

传统的排水管道修复方式存在施工周期长、造成不必要破坏和影响周边环境等问题。

为了解决这些问题，CIPP内衬管翻转法应运而生。

本文就CIPP内衬管翻转法修复排水管道施工工法进行详细介绍。

二、工法特点CIPP内衬管翻转法是一种无需开挖地面的排水管道修复工法。

它通过将柔性树脂或聚脂编织材料浸渍在特定的树脂混合物中，并通过高压空气将其输送到现场，然后反正压缩空气来推动材料铺设在管道内壁上。

该工法具有施工周期短、无挖掘、减少对道路和环境的破坏等特点。

三、适应范围CIPP内衬管翻转法适用于直径为100毫米至2000毫米的排水管道修复。

它可以修复金属、混凝土、铸铁和塑料管道。

无论管道存在哪种类型的损坏，如裂缝、腐蚀、起皱或断裂，该工法都能有效修复。

四、工艺原理CIPP内衬管翻转法通过浸渍柔性材料和树脂混合物，使其在管道内完全充盈，并通过高压空气将其铺设在管道内壁上。

材料在管道内膨胀形成管腔内衬，经过固化后，形成一层新的管道内壁，修复破损或老化的管道。

五、施工工艺（1）设备准备：准备好所需的机具设备，包括内衬管翻转机、涂布机、固化装置等。

（2）准备工作：清理管道表面，修复损坏区域，确保管道表面平整，无杂物。

（3）材料制备：浸渍柔性材料在树脂混合物中，确保材料充分浸渍。

（4）内衬管翻转：通过高压空气将浸渍了树脂的内衬管布料推进到管道内，使其紧贴管道内壁。

（5）固化：使用固化装置对内衬管进行热固化处理，使其成型，并与管道内壁牢固粘结。

（6）质量检验：进行管道内衬的质量检验，确保修复效果达到设计要求。

六、劳动组织根据工程规模和施工周期，合理组织人员，确保施工的高效率和质量。

七、机具设备内衬管翻转机、涂布机、固化装置、检测设备等，这些设备能够完成施工过程中的各项操作，具有稳定性和易操作的特点。

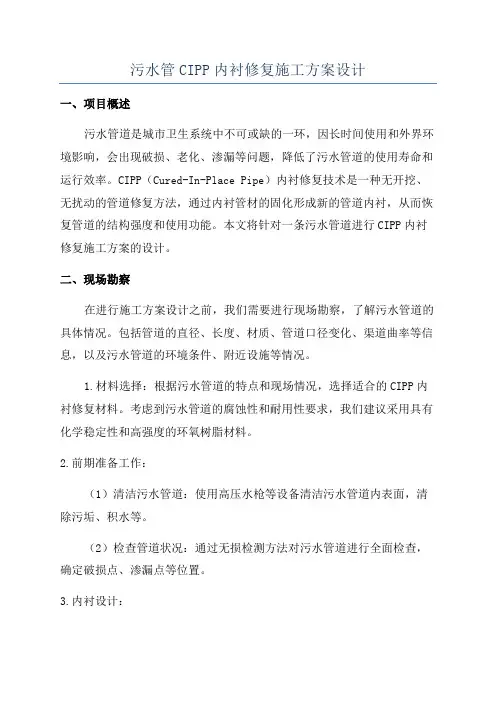

污水管CIPP内衬修复施工方案设计一、项目概述污水管道是城市卫生系统中不可或缺的一环，因长时间使用和外界环境影响，会出现破损、老化、渗漏等问题，降低了污水管道的使用寿命和运行效率。

CIPP（Cured-In-Place Pipe）内衬修复技术是一种无开挖、无扰动的管道修复方法，通过内衬管材的固化形成新的管道内衬，从而恢复管道的结构强度和使用功能。

本文将针对一条污水管道进行CIPP内衬修复施工方案的设计。

二、现场勘察在进行施工方案设计之前，我们需要进行现场勘察，了解污水管道的具体情况。

包括管道的直径、长度、材质、管道口径变化、渠道曲率等信息，以及污水管道的环境条件、附近设施等情况。

1.材料选择：根据污水管道的特点和现场情况，选择适合的CIPP内衬修复材料。

考虑到污水管道的腐蚀性和耐用性要求，我们建议采用具有化学稳定性和高强度的环氧树脂材料。

2.前期准备工作：（1）清洁污水管道：使用高压水枪等设备清洁污水管道内表面，清除污垢、积水等。

（2）检查管道状况：通过无损检测方法对污水管道进行全面检查，确定破损点、渗漏点等位置。

3.内衬设计：（1）根据污水管道的直径和长度，确定合适的内衬管材规格和长度。

一般情况下，我们建议选用塑料或橡胶材料的卷状内衬管材。

（2）根据污水管道的曲率，设计合适的内衬管材形状和角度，以确保内衬过程中的顺畅进行。

4.施工流程：（1）按照设计要求，将内衬管材通过推送或膨胀机械装置送入污水管道内。

（2）在内衬管材的内表面涂覆环氧树脂材料，确保内衬管材与管道内表面之间的结合紧密。

（3）通过加热等方式，使环氧树脂材料快速固化，形成新的管道内衬。

（4）进行管道内衬的质量检查，确保修复效果符合设计要求。

（5）清理施工现场，恢复管道的正常使用。

四、施工安全与环境保护在CIPP内衬修复施工过程中，需要时刻关注施工安全和环境保护问题。

采取以下措施保障施工的安全和环境保护：1.按照相关规定佩戴个人防护装备，如头盔、防护眼镜、手套等。

排水管道CIPP紫外光固化法非开挖管道修复施工工法排水管道CIPP紫外光固化法非开挖管道修复施工工法一、前言排水管道的损坏问题在城市建设和运营中经常出现，传统开挖方式修复管道不仅耗时费力，还会带来一系列问题。

为了解决这一问题，排水管道CIPP紫外光固化法非开挖管道修复施工工法应运而生。

该工法在管道修复领域有着广泛应用，本文将详细介绍其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点排水管道CIPP紫外光固化法非开挖管道修复施工工法的特点主要体现在以下几个方面：1. 高效快捷：整个修复过程不需要开挖，节约大量工时，能够快速恢复管道功能。

2. 环保节能：施工过程中无需破坏环境，减少能源消耗。

3. 耐久耐用：修复后的管道具有较高的强度和耐腐蚀性，使用寿命长。

4. 线形适应性强：可以适应多种管段和管径的修复需求，具有较强的灵活性。

三、适应范围排水管道CIPP紫外光固化法非开挖管道修复施工工法适用于以下情况：1. 排水管道出现破裂、渗漏、腐蚀等问题。

2. 地下管道无法进行开挖修复的情况，如地面道路、建筑物等上方有建筑物或地下管线。

3. 管道长度较长，开挖成本较高，不适合传统开挖修复方式的情况。

四、工艺原理排水管道CIPP紫外光固化法非开挖管道修复施工工法的工艺原理主要是通过无损纺织技术将预浸纤维材料灌注在破损管道的内壁上，然后利用紫外线辐射固化材料，形成一个贴合管道内壁的新管道，从而实现修复的目的。

该工法利用了材料的高强度和耐腐蚀性，保证了修复后的管道具有较长的使用寿命。

五、施工工艺1. 管道准备：首先清除管道内的污物和杂质，然后进行管道的清洗和干燥。

2. 嵌墙板安装：在需要修复的管道段两端，安装嵌墙板以固定修复材料。

3. 端部处理：对管道两端进行加固处理，确保修复材料能够紧密贴合管道内壁。

4. 管道修复：将浸渍纤维材料灌注到管道内，利用专用工具将其均匀涂布在管道内壁上，然后利用紫外线辐射固化材料，形成新的管道。

紫外线光固化CIPP管道修复施工工法紫外线光固化CIPP管道修复施工工法一、前言紫外线光固化CIPP管道修复施工工法是一种基于紫外线光固化技术的管道修复方法，通过使用带有光固化树脂的柔性管道套管进行修复，可以有效地修复老化破损的管道，提高管道的使用寿命和性能。

本文将介绍紫外线光固化CIPP管道修复施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点紫外线光固化CIPP管道修复施工工法具有以下几个特点：1. 高强度和耐腐蚀性：光固化树脂可以形成一层坚固且耐腐蚀的内层管道，提高管道的强度和耐久性。

2. 无需开挖：修复管道时不需要进行开挖工作，可以减少对周围环境的干扰和对地面结构的破坏。

3. 施工快速：采用紫外线光固化技术，可以在短时间内完成修复工作，减少了工程周期。

4. 成本低廉：相比传统的管道修复方法，紫外线光固化CIPP管道修复施工工法的成本更低，节约了人力和材料资源。

三、适应范围紫外线光固化CIPP管道修复施工工法适用于各种类型的管道，包括排水管道、给水管道、污水管道等，尤其适用于地下管道和难以开挖的区域。

它可以修复各种破损和老化问题，如管道漏水、管壁破裂、管道腐蚀等。

四、工艺原理紫外线光固化CIPP管道修复施工工法的工艺原理是将带有光固化树脂的柔性管道套管输送到需要修复的管道内部，通过光固化树脂的照射形成一层固化层，从而修复管道。

光固化树脂在照射下会迅速固化并与管道内面形成一层坚固的内衬，增加管道的强度和耐腐蚀性。

在施工过程中，需要采取措施保证管道的准确布置和树脂的均匀分布，以确保修复的效果。

五、施工工艺 1. 准备工作：包括施工区域的排水和清洁、测量和调查、施工方案制定等。

2. 预制柔性管道套管：根据实际管道尺寸和形状，预制具有适合要求的柔性管道套管，包括材料的选择、制作和质量检验等。

3. 管道清洁：清洁管道内壁，保证内表面光洁无杂质，以便光固化树脂与管道表面充分接触。

CIPP翻转内衬法排水管道修复施工工法CIPP翻转内衬法排水管道修复施工工法一、前言：随着城市化进程的加快，老旧排水管道出现了日益严重的老化和损坏问题，给城市排水系统的正常运行带来了很大困扰。

为了解决这一问题，CIPP翻转内衬法排水管道修复施工工法应运而生。

该工法采用先进的技术手段和材料，能够对老旧排水管道进行修复和加固，使其恢复到原有设计要求的工作状态，具有很大的实用价值和市场潜力。

二、工法特点：CIPP翻转内衬法排水管道修复施工工法具有以下几个特点：1.无需开挖：该工法通过将柔性内衬管输送和翻转放置到老旧管道内，不需要开挖地面。

这不仅减少了施工对周围环境的破坏，还大大缩短了施工周期。

2.施工便捷：采用CIPP翻转内衬法进行管道修复时，使用的材料和工具简单易得，并且施工过程简单快捷，施工人员无需特殊技能即可操作。

3.修复效果好：CIPP翻转内衬法修复的管道具有较强的耐压和耐腐蚀能力，能够有效延长管道使用寿命。

修复后的管道内壁平整光滑，不易结垢，能最大程度地保证排水顺畅。

4.成本低廉：相比传统的管道修复方法，CIPP翻转内衬法的施工成本较低。

由于不需要开挖地面，可以节省大量土方工程和后期地面修复费用。

三、适应范围：CIPP翻转内衬法排水管道修复施工工法适用于各种材质、各种规格的排水管道，包括混凝土管道、金属管道、石棉水泥管道等。

无论是直线管道、弯曲管道还是分支管道，都可以通过该工法进行修复。

四、工艺原理：CIPP翻转内衬法排水管道修复施工工法的工艺原理是通过将预浸透的柔性聚酯缠绕管输送到损坏的管道内，然后通过翻转和硬化，形成一个新的内衬管道。

具体工艺包括以下几个步骤：1.前期准备：对老旧管道进行清洁处理，确保内表面干净光滑。

2.制备内衬管：在预浸透的柔性聚酯缠绕管上涂覆环氧树脂，并经过特殊处理，使其具有一定的柔韧性和耐压能力。

3.输送和翻转：将制备好的内衬管输送至损坏管道的一端，然后通过压力将其翻转，将环氧树脂涂覆到损坏管道的内表面。

CIPP内衬管翻转法修复排水管道施工工法CIPP内衬管翻转法修复排水管道施工工法一、前言在城市化进程中，排水管道的修复和维护变得尤为重要。

CIPP内衬管翻转法作为一种先进的修复技术，可以有效解决排水管道老化、破损等问题，提高管道的使用寿命和运行效率。

二、工法特点CIPP内衬管翻转法是一种无开挖管道修复技术，可以在不破坏原有管道的情况下进行修复。

它采用柔性管道内衬的方式，将复合材料制成的管壁翻转到管道内部，形成一条新的管道。

这种工法具有以下几个特点：1. 无开挖：不需要对地面进行开挖，能够减少工地对周围环境的影响，节约了时间和人力资源。

2. 环保节能：采用复合材料制作的管道内衬具有良好的密封性和耐化学腐蚀性能，能够减少污水泄漏和二次污染，符合环保要求。

3. 高效快速：施工过程简单、工期短，可以大幅缩短修复时间，提高工程效率。

4. 经济实用：与传统的管道更换相比，CIPP内衬管翻转法成本更低，对于经费有限的项目具有明显优势。

三、适应范围CIPP内衬管翻转法适用于各类排水管道的修复和维护，包括污水管道、雨水管道、通气管道等。

它可以修复管道的老化、腐蚀、破裂、渗漏等问题，提高管道的密封性和强度。

四、工艺原理CIPP内衬管翻转法的工艺原理主要包括以下几个方面：1. 管道清洁：首先对管道进行清洗和清除杂物，以保证内表面的清洁度和光滑度。

2. 包裹材料准备：制备复合材料管壁，并进行预处理，确保材料的粘附性。

3. 材料灌注：将复合材料灌注到管道内，在一定的时间段内进行固化。

4. 管道翻转：通过充气或其他方式，将复合材料翻转到管道内，与管道内表面粘合在一起。

5. 固化成型：经过一定时间的固化，复合材料形成一条新的管道。

五、施工工艺1. 清洁管道：使用高压水或其他清洗设备对排水管道进行清洗，清除管道内的污垢和堆积物。

2. 准备内衬材料：制备合适尺寸的复合材料管壁，并对材料进行预处理。

3. 灌注内衬材料：将复合材料通过喷涂或注入的方式灌注到管道内，确保均匀分布并覆盖管道内表面。

地下污水管维修施工方案（CIPP翻转内衬法）地下污水管道是城市基础设施中至关重要的一部分，但在长期使用中常常会出现老化、渗漏等问题，需要及时维修以确保正常运行。

其中一种常用的维修方法是CIPP（Cured-In-Place Pipe）翻转内衬法，本文将介绍该方法的施工方案及步骤。

一、准备工作在进行CIPP翻转内衬法维修之前，需要进行充分的准备工作，包括：1.管道勘测：对需要维修的地下污水管道进行全面勘测，了解管道的材质、直径、长度和施工难度等重要信息；2.设备准备：准备好CIPP内衬卷材、树脂、膨胀工具、加热设备等必要的施工设备和材料；3.环境检查：确保施工地点的环境安全，通风良好，无火灾隐患。

二、施工步骤1. 清洁管道首先需要清洁需要维修的地下污水管道，确保管道内表面干净，没有杂物和腐蚀物质。

2. 配套内衬将CIPP内衬卷材浸泡在树脂中，使其充分浸润，然后通过特殊工具将内衬送入管道内，并通过膨胀工具将其展开，与管道内壁充分贴合。

3. 固化树脂待内衬完全展开后，通过加热设备对树脂进行固化，使其与管道内壁形成一体，修复管道的漏水和老化问题。

4. 修整管道口等待树脂固化后，对管道口进行修整，确保管道口平整、无漏水隐患。

三、验收和使用完成CIPP翻转内衬法维修后，需要进行验收，检查维修后的地下污水管道是否符合要求，保证其安全可靠。

验收合格后，可以重新投入使用，恢复正常的排污功能。

结语CIPP翻转内衬法作为一种快捷、有效的地下污水管道维修方法，在工程实践中得到广泛应用。

通过加强工艺流程管理和品质控制，可以提高施工效率，延长管道使用寿命，确保城市环境卫生的持续改善。

污水管CIPP翻转内衬施工方案一、背景介绍现代城市污水管道系统建设日益完善，然而，由于管道老化、破损等原因导致的漏水、渗漏等问题时有发生。

为了解决这些问题，CIPP（Cured-In-Place Pipe）技术应运而生，是一种无需挖掘的管道修复方法，已被广泛应用于污水管道维修领域。

二、施工准备在进行污水管CIPP翻转内衬施工前，需要做好充分的准备工作。

首先，对污水管道进行全面检测，确定破损程度和具体位置；其次，准备CIPP内衬材料，确保质量符合要求；最后，准备相关施工设备和工具，包括喷涂机、加热设备等。

三、施工流程1.清洁管道表面：首先，需要对污水管道进行清洁，去除污垢和杂物，确保内壁干净。

2.测量标记：对污水管道进行精确测量，并在需要处理的区域做好标记，以确保CIPP内衬安装的准确性。

3.涂抹树脂液：将树脂液均匀涂抹在CIPP内衬材料上，确保材料充分浸透。

4.翻转内衬：将浸透了树脂液的CIPP内衬翻转至管道内，并根据需要对其进行调整，确保完全贴合管道内壁。

5.加热固化：通过加热设备对CIPP内衬进行加热，使树脂固化，形成管道的内衬。

6.成品检查：待树脂完全固化后，进行管道的内侧检查，确保内衬完整。

四、施工注意事项1.施工过程中应注意安全，避免操作失误导致意外发生。

2.确保CIPP内衬材料质量符合标准，避免施工后出现问题。

3.严格按照施工流程操作，确保内衬与管道内壁贴合完好。

4.完成施工后，对管道进行全面检测，确保修复效果达到预期要求。

五、总结污水管CIPP翻转内衬施工是一项经验丰富的工程，通过合理的施工方案和严格执行施工流程，能够有效修复污水管道问题，延长管道使用寿命，提高污水处理效率。

在实施施工过程中，需要严格遵守相关注意事项，保障施工质量和安全，以实现预期的修复效果。

以上是关于污水管CIPP翻转内衬施工方案的相关内容，希望对您有所帮助。
