冲压工艺及模具设计项目一

冲压工艺与模具设计试题一及答案一、名词解释。

（每题3分，,共15分）1.冷冲压2.落料3.排样4.弯曲5.压力中心二、是非题。

（正确的在括号内画√，错的画×，每题2分，,共20分）1. 使冲压件与板料沿着要求的轮廓线相互分离的工序为变形工序。

（）2. 冲裁间隙一般指凸、凹模刃口尺寸的差值。

（）3. 生产实践证明：由于凸、凹模之间存在间隙，使落下的料或冲出的孔都带有锥度，落料件的大端尺寸等于或接近于凹模刃口尺寸。

（）4. 冲裁件的压力中心一般位于零件的几何中心。

（）5. 在模具设计与制造中，通常孔的精度比轴的精度高1个级别。

（）6. 圆形或形状简单的冲裁件，模具通常采用配合加工方法制造。

（）7. 在测量与使用中，落料件是以大端尺寸为基准，冲孔孔径是以小端尺寸为基准。

（）8. 在模具材料选取上通常凸模较凹模材料要硬一些。

（）9. 垫板的主要作用就是为了调节模具的闭合高度。

（）10. 冲裁凸、凹模刃口的圆角半径通常取值较小。

（）三、填空题。

（每空1分，共30分）1. 冲裁端面一般分为、、、四个部分。

2. 凸、凹模刃口尺寸的制造公差，主要取决于冲裁件的和。

3. 冲压加工可分为和两大类。

4. 冲裁时板料的变形过程可分为、和三个阶段。

5 .连续模又称、。

6. 冲裁时，凸模和凹模要与制件或废料发生摩擦，凸模越磨越，凹模越磨越，结果使越来越大。

7. 根据材料的经济利用程度，排样方法可分为、和三种。

8. 凹模外形一般有和两种。

9. 冲裁时凸、凹模刃口尺寸计算通常有和两种方法。

10. 窄板弯曲后横截面呈_______形状。

窄板弯曲时的应变状态是_________的，而应力状态是___________。

11. 当弯曲件几何形状不对称时，为了避免压弯时坯料偏移，应尽量______________的工艺。

12. 在弯曲变形区内，内层纤维切向受______________应变，外层纤维切向受______________应变，而中性层______________。

冲压工艺及模具设计一、冲压工艺冲压工艺是指利用压力使金属板材在模具的作用下发生塑性变形，从而得到所需形状和尺寸的工艺。

冲压工艺的主要步骤包括：设计制作模具、准备材料、冲压加工及后续处理。

1.模具的设计制作：冲压工艺的关键在于模具的设计和制作。

模具由上下模具组成，上模具固定在机床上，下模具固定在滑块上。

上下模具之间有一定的空隙，当滑块向下运动时，上下模具会夹紧工件，使之发生塑性变形。

2.材料的准备：在进行冲压加工前，需要将金属板材裁剪成适当大小，并将其清洗干净，以去除杂质和油污。

3.冲压加工：冲压加工是将金属板材放置在模具中，通过机械设备施加压力，使金属板材发生塑性变形，最终获得所需形状和尺寸的工件。

4.后续处理：冲压工艺完成后，还需要进行一些后续处理，如清洗、抛光、喷涂等，以提高工件的表面光洁度和装饰性。

二、模具设计模具设计是冲压工艺中的重要环节，好的模具设计可以提高冲压加工的效率和质量。

模具设计的主要考虑因素包括：工件的形状和尺寸、材料的性质、冲压工艺的要求等。

1.模具结构设计：模具结构设计是模具设计的基础，主要包括上模具和下模具的结构设计。

上模具一般由模板、定位销、导向套等组成，下模具一般由模座、模块、导向柱等组成。

2.模具材料选择：模具的材料选择直接影响到模具的使用寿命和加工质量。

一般情况下，模具材料应具有高硬度、高强度、良好的热导性和耐磨性等特性。

3.模具零件设计：模具零件的设计应考虑到工件的形状和尺寸，以及冲压工艺的要求。

模具零件的设计应尽量简化，减少加工难度，提高生产效率。

4.模具配合设计：模具零件之间的配合关系直接影响到模具的精度和稳定性。

模具配合设计应确保零件的定位准确、运动平稳，并充分考虑到热膨胀等因素。

综上所述，冲压工艺及模具设计是一项复杂的工程，它涉及到材料、结构、流程等多个方面。

通过合理的冲压工艺和精心的模具设计，可以实现高效、高质量的冲压加工，为生产制造提供有力支持。

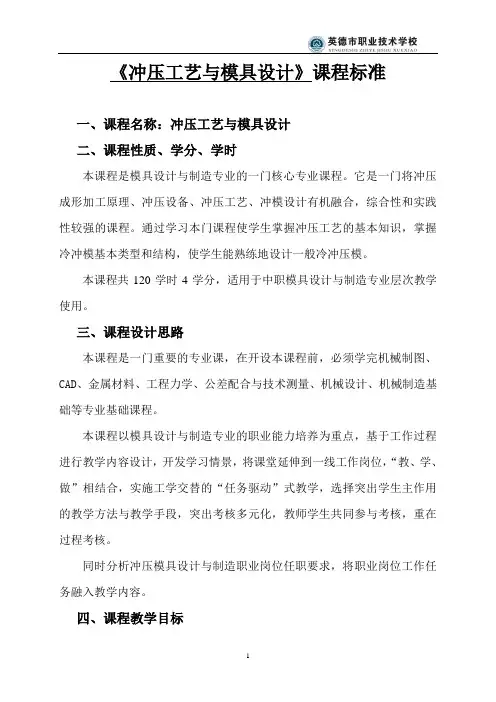

《冲压工艺与模具设计》课程标准一、课程名称：冲压工艺与模具设计二、课程性质、学分、学时本课程是模具设计与制造专业的一门核心专业课程。

它是一门将冲压成形加工原理、冲压设备、冲压工艺、冲模设计有机融合，综合性和实践性较强的课程。

通过学习本门课程使学生掌握冲压工艺的基本知识，掌握冷冲模基本类型和结构，使学生能熟练地设计一般冷冲压模。

本课程共120学时4学分，适用于中职模具设计与制造专业层次教学使用。

三、课程设计思路本课程是一门重要的专业课，在开设本课程前，必须学完机械制图、CAD、金属材料、工程力学、公差配合与技术测量、机械设计、机械制造基础等专业基础课程。

本课程以模具设计与制造专业的职业能力培养为重点，基于工作过程进行教学内容设计，开发学习情景，将课堂延伸到一线工作岗位，“教、学、做”相结合，实施工学交替的“任务驱动”式教学，选择突出学生主作用的教学方法与教学手段，突出考核多元化，教师学生共同参与考核，重在过程考核。

同时分析冲压模具设计与制造职业岗位任职要求，将职业岗位工作任务融入教学内容。

四、课程教学目标通过本课程的学习，1、学会各冲压工艺的实施过程、加工特点和应用场合。

2、学会冲压模具各组成零件结构以及设计冲压模具。

3、学会设计冲压零件的工艺过程。

五、课程学习内容与项目学习目标六、课程考核办法本课程成绩由三部分组成：课程平时表现10%，课程中段考试30%，课程起码考试60%。

七、课程建议1、教学建议：建议学习过程多应用模具模型展现和应用多媒体教学手段来提高学生的直观认识，教学效果采用校内教师、师生互评相结合方式进行。

校内教师评价由督导处、教务处和同行教师来完成，主要评价任课教师的教学态度是否严谨负责，教学目标是否明确、切合实际，教学内容是否准确、教学方法是否适当；师生互评是课程评价的基础，通过师生互评可以提高教学质量。

2、教材建议：建议使用人民邮电出版社出版，欧阳波仪编著的《冲压工艺与模具结构》进行教学。

冲压工艺与模具设计的内容及步骤冲压工艺是利用机械设备将金属板材冲压成所需形状的一种生产方法，广泛应用于制造汽车、电器、通信设备等工业产品中。

模具设计是冲压工艺的重要环节，它决定了冲压件的质量和成本。

下面将详细介绍冲压工艺和模具设计的内容及步骤。

一、冲压工艺步骤：1.确定冲压工艺参数：包括材料的选择、厚度、韧性、硬化指数等；成形件的形状、尺寸、公差要求等；冲床的选型和工作速度等。

2.设计冲压模具：根据成形件的形状和尺寸，设计出合适的冲压模具。

冲压模具一般包括上模、下模、冲子、顶针和导向装置等。

冲床是冲压操作的设备，通过上下模具的间隙来进行材料的冲压。

3.制作冲压模具：根据冲压模具设计的要求，进行模具零件的加工和装配。

模具材料通常选择高硬度、高耐磨、高强度的工具钢。

4.进行冲压加工：根据工艺参数和模具设计要求，将金属板材装夹在冲床上，通过冲床的动力系统进行冲压加工，将金属板材冲压成成形件。

5.进行后续加工：对冲压成形的零件进行必要的后续加工，如去毛刺、油污清洗、焊接等。

6.进行检验和质量控制：对成形件进行尺寸、公差、表面质量等方面的检验。

根据质量控制要求，对生产过程进行控制和调整，以保证成形件的质量。

二、模具设计步骤：1.确定产品的设计要求：根据成形件的形状和尺寸要求，确定模具结构、材料和工艺要求。

同时还要考虑到模具制造的成本和生产周期等因素。

2.进行产品结构的分析和仿真：运用CAD和CAM软件进行产品结构的分析和仿真，确定冲压工艺和模具设计的合理性。

通过仿真，可以预测模具在使用过程中可能出现的问题，并进行相应的优化。

3.进行模具结构设计：根据产品的形状和尺寸要求，设计模具的结构，包括上下模板的大小和形状、导向装置的位置和尺寸、冲子的形状和尺寸等。

同时还要合理布置冷却系统和润滑系统，以保证模具的使用寿命和成形件的质量。

4.进行模具零件的设计：将模具结构划分为各个零件，并进行分析和计算，确定各个零件的形状、尺寸和工艺要求，包括上下模板、导向装置、冲子、顶针等。
