回转式鼓风机使用使用说明

在废水处理设备中，最常见且不可或缺当属风机。尤其是在活性污泥法、生物接触氧化法等好氧生物处理工艺中，选择合适参数（合适风量和压力）的曝气鼓风机，向污水中持续通入空气，使池内废水、活性污泥与空气充分接触，同时防止池内悬浮体下沉，加强池内有机物与微生物及溶解氧的接触，对污水中有机物进行氧化分解，从而达到废水处理的目的。

一、水处理风机的分类

水处理风机基本上有以下两大类：

1、容积式鼓风机：回转式风机，罗茨式风机

回转式风机

回转式风机设计转子在缸体内偏心旋转，油润滑，低转速，,风量范围：每分钟0.31立方米至每分钟5.41立方米，压力范围：9.8千帕至49千帕的变容压缩的低噪音鼓风机称之为回转式风机。具有体积小、风量大、噪声低、耗能省;附有空气室，散气平稳安装方便、抗负荷变化，风量稳定等特点。

罗茨式风机

罗茨风机属于回转式鼓风机的一种，利用两份叶形转子或三个叶形转子在气缸内做相对运动来输送气体。

罗茨风机结构简单运行平稳、可靠、机械功率高，便于维护和保养;当压力在一定范围内变化时，转速不变，则流量为一常数;运行时适应性强，在流量要求稳定而阻力变化幅度较大时，可以自动调节。其最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微，压力选择范围很宽，功率随着压力的增高而增加。具有强制输气的特点。输送时介质不含油。使用寿命长、整机振动小。但噪声大，存在润滑油向气缸渗漏的缺点。 2、离心式鼓风机：旋涡式风机，多级离心式风机，单级高速离心式风机，水环式风机、磁悬浮风机。

旋涡式风机

多级离心式风机

离心鼓风机又称透平鼓风机，气体在旋转的叶轮作用下，获得压力和留宿的增大，可以四线连续送风。

其工作原理为当电机转动从而带动风机叶轮旋转，气体在离心力的作用下甩出并改变流向，动能转换为静压能，从排气口排出气体，同时在叶轮间形成一定负压，使外界气体在大气压的作用下补入，达到连续鼓风的目的。

离心鼓风机根据叶轮数量分为多级离心鼓风机和单级离心鼓风机。多级低速离心鼓风机正常是指转子在2只或2只以上的叶轮串联在同一根主轴上，至多可有8级风叶，转子转速为3000~3600r/min的离心式鼓风机。

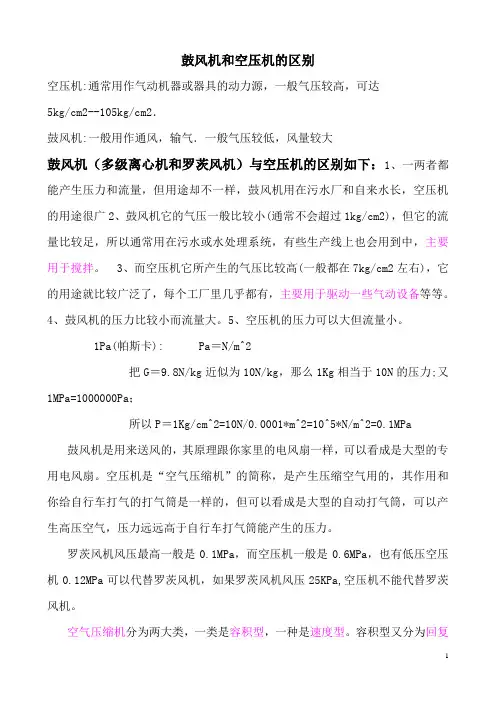

1 鼓风机和空压机的区别

空压机:通常用作气动机器或器具的动力源，一般气压较高，可达5kg/cm2--105kg/cm2．

鼓风机:一般用作通风，输气．一般气压较低，风量较大

鼓风机（多级离心机和罗茨风机）与空压机的区别如下：1、一两者都能产生压力和流量，但用途却不一样，鼓风机用在污水厂和自来水长，空压机的用途很广2、鼓风机它的气压一般比较小(通常不会超过1kg/cm2)，但它的流量比较足，所以通常用在污水或水处理系统，有些生产线上也会用到中，主要用于搅拌。 3、而空压机它所产生的气压比较高(一般都在7kg/cm2左右)，它的用途就比较广泛了，每个工厂里几乎都有，主要用于驱动一些气动设备等等。4、鼓风机的压力比较小而流量大。5、空压机的压力可以大但流量小。

1Pa(帕斯卡): Pa＝N/m^2

把G＝9.8N/kg近似为10N/kg，那么1Kg相当于10N的压力;又1MPa=1000000Pa；

所以P＝1Kg/cm^2=10N/0.0001*m^2=10^5*N/m^2=0.1MPa

鼓风机是用来送风的，其原理跟你家里的电风扇一样，可以看成是大型的专用电风扇。空压机是“空气压缩机”的简称，是产生压缩空气用的，其作用和你给自行车打气的打气筒是一样的，但可以看成是大型的自动打气筒，可以产生高压空气，压力远远高于自行车打气筒能产生的压力。

罗茨风机风压最高一般是0.1MPa，而空压机一般是0.6MPa，也有低压空压机0.12MPa可以代替罗茨风机，如果罗茨风机风压25KPa,空压机不能代替罗茨风机。

空气压缩机分为两大类，一类是容积型，一种是速度型。容积型又分为回复 2 式和回转式两类；速度型则可分为轴流式、离心式和混流式三类。罗茨风机是属于容积型空气压缩机中的回转式类别，再往下分，就归属于转子式了。

工作原理：罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由 2 个叶轮进行 3 次吸、排气。与二叶型相比，气体脉动性小，振动也小，噪声低。风机 2 根轴上的叶轮与椭圆形壳体内孔面，叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙，在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。罗茨风机内腔不需要润滑油，结构简单，运转平稳，性能稳定。

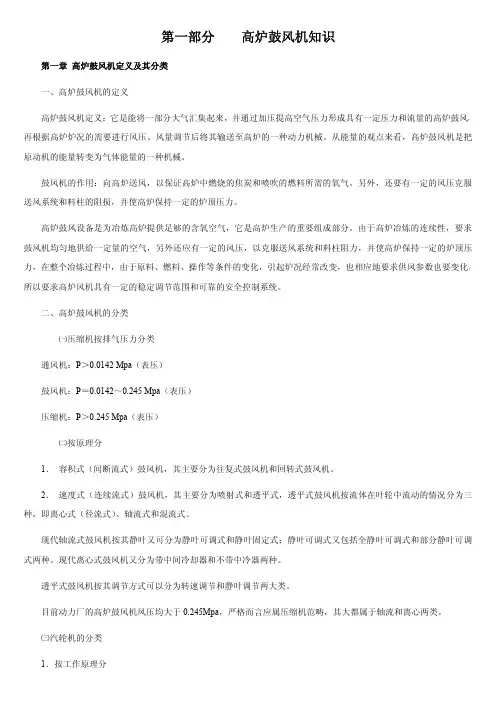

第一部分高炉鼓风机知识

第一章高炉鼓风机定义及其分类

一、高炉鼓风机的定义

高炉鼓风机定义：它是能将一部分大气汇集起来，并通过加压提高空气压力形成具有一定压力和流量的高炉鼓风，再根据高炉炉况的需要进行风压、风量调节后将其输送至高炉的一种动力机械。从能量的观点来看，高炉鼓风机是把原动机的能量转变为气体能量的一种机械。

鼓风机的作用：向高炉送风，以保证高炉中燃烧的焦炭和喷吹的燃料所需的氧气。另外，还要有一定的风压克服送风系统和料柱的阻损，并使高炉保持一定的炉顶压力。

高炉鼓风设备是为冶炼高炉提供足够的含氧空气，它是高炉生产的重要组成部分。由于高炉冶炼的连续性，要求鼓风机均匀地供给一定量的空气，另外还应有一定的风压，以克服送风系统和料柱阻力，并使高炉保持一定的炉顶压力，在整个冶炼过程中，由于原料、燃料、操作等条件的变化，引起炉况经常改变，也相应地要求供风参数也要变化，所以要求高炉风机具有一定的稳定调节范围和可靠的安全控制系统。

二、高炉鼓风机的分类

㈠压缩机按排气压力分类

通风机：P＞0.0142Mpa（表压）

鼓风机：P＝0.0142～0.245Mpa（表压）

压缩机：P＞0.245Mpa（表压）

㈡按原理分

1．容积式（间断流式）鼓风机，其主要分为往复式鼓风机和回转式鼓风机。

2．速度式（连续流式）鼓风机，其主要分为喷射式和透平式，透平式鼓风机按流体在叶轮中流动的情况分为三种，即离心式（径流式）、轴流式和混流式。

现代轴流式鼓风机按其静叶又可分为静叶可调式和静叶固定式；静叶可调式又包括全静叶可调式和部分静叶可调式两种。现代离心式鼓风机又分为带中间冷却器和不带中冷器两种。

透平式鼓风机按其调节方式可以分为转速调节和静叶调节两大类。

目前动力厂的高炉鼓风机风压均大于0.245Mpa，严格而言应属压缩机范畴，其大都属于轴流和离心两类。

㈢汽轮机的分类

1．按工作原理分⑴冲动式汽轮机：按冲动作用原理工作的汽轮机又称为冲动式汽轮机。在近代冲动式汽轮机中，蒸汽在动叶内都有一定程度的膨胀（在有些级中甚至还相当大），但习惯上仍可称为冲动式汽轮机。

空气悬浮离心式鼓风机技术规范书

一、鼓风机主要组成

空气悬浮离心式鼓风机机组包括但不限于：叶轮及蜗壳、高速变 频电机、变频器、空气悬浮轴承、电机冷却辅助系统、冷却系统、空 气过滤系统、出柔性接头、进风消声器（如有）、出锥形渐扩 管、出风消声器、止回阀、自动放空阀（安全阀）及消声器、机座 及调平装置、就地控制柜、全套仪表及安全控制监测系统、隔音罩等， 以及其它有效保证安全运行所需的附件。鼓风机配套进风管道、出风 管道、冷却管道、放空管道，及安装所需的地脚螺栓、紧固件等。

二、成套机组系统要求

鼓风机设备按照工艺需求的参数进行型号匹配，明确选型方案， 对采购产品性能参数进行响应。

1、多台鼓风机必须能够并联运行，在并联运行条件下，每台鼓 风机应能满足不同流量的调节需要并使每台鼓风机出压力与喘振 压力间的安全余度保持相同，任何单台鼓风机的起动和停车不会影响 其他鼓风机的气量变化。还应供货和安装监测气动喘振的防喘装置。

2、鼓风机的设计应考虑气流同步性，以便使新增的鼓风机能够 与原有风机并联运行。出压力应平稳，不得有压力脉冲现象。

3、整机运转时，在隔音罩外1m处噪音（ISO3744，包括电动机） 低于

85dB（A）。

4、鼓风机振动烈度在机座上）不应大于2.5mm/s。

5、鼓风机应适应24h连续运转而不产生不利影响。 6、鼓风机整套机器（含鼓风机本身、电动机及变频器）的总绝 对效率（在设计工况点的风量、风压，按温度20G 1个大气压、湿 度70%调节的条件下）应不低于75%。

7、放空阀为气动放空阀，应采用机箱内置形式。采购人不接受 任何不安全的放空设计，包括电动放空阀设计，不接受需要外接高压 力压缩空气气源的设计。

8、鼓风机在任何工况点运行时，安全余度应相同。

9、鼓风机的喘振处理模式：鼓风机必须配套提供和安装监测风 机喘振的装置。应该可以提供以下三种喘振处理模式：边界调整模式、 停机模式以及继续运行模式。当机器设定为继续运行”模式时，所发 生的喘振应该对机器不会造成任何不良影响，当机器设定为停机模 式”且发生喘振时。机器应该自动停机，供操作者检查喘振原因。当 机器设备为边界调整模式”，是在风机运行工况点临近喘振边界时可 以智能化地调整运行参数，使之回到正常的运行区域内。该 边界调 整模式”应该作为最常用的设定模式。
