建筑节能设计专篇(建筑专业)建设单位长治市世纪景源房地产开发有限公司项目名称颐龙湾小区D组团8#楼设计计算张姬校对沈英审定张弓太原市筑博建筑设计有限公司（甲级）2013年12月一、工程概况：本工程为长治市世纪景源房地产开发有限公司开发的颐龙湾小区D组团8#楼，建设地点位于长治市，场地西侧为站前北路,南侧为五一路，北侧为特色小食街，属寒冷地区（A区），具体位置详见总平面位置图。
本工程地下一、二层为戊类储藏室及设备用房。
地上1~28层为单元式住宅，二个单元，七种户型，共358户。
本工程总建筑面积24470.21平方米，其中住宅节能建筑面积22673.01平方米。
住宅层高3.0米，室内外高差0.45米，总高度84.45米。
外墙为200~250厚筋混凝土剪力墙，填充墙为200/250厚加气混凝土砌块。
各层楼板、屋面板、凸、凹阳台的顶板、底板和墙板均为100厚筋混凝土板，凸窗围板均为100厚筋混凝土板。
普通窗的高度均为1.5米。
凸窗高1.8米，凸出0.4米。
南向凸阳台封闭窗高2.2米，北向凹阳台封闭窗高2.1米，不采暖，阳台门高2.4米，半玻推拉门，门芯板高1米，阳台与卧室、客厅之间的外墙设保温层。
以上门窗宽度见平面图。
采暖方式为散热器采暖，地下室、住宅楼梯间、阳台均不采暖。
二、设计依据：《居住建筑节能设计标准》 DBJ04-242-2012（以下简称“标准”）《公共建筑节能设计标准》DBJ04-241-2006《建筑外窗气密性能分级及其检测方法》GB/T7107-2008三、窗墙面积比计算（取标准层不同开间计算）：四、体形系数计算外表面积：807.67+198.1x84.45=17537.22㎡体积：807.67x84.45=68207.73m³体形系数：17537.22/68207.73=0.257≤0.26限值五、确定节能设计方法由于本建筑的住宅部分体形系数、各朝向窗墙面积比均未超过《居住建筑节能设计标准》DBJ04-242-2012表4.1.4、表4.1.5的规定限值，所以节能设计方法采用围护结构热工性能参数法。
建筑节能计算书
工程项目：xx有限公司
xx公建
设计：xxx
校对：xxx
审核：xxx
审定：xxx
民用建筑节能设计计算书工程名称: xx楼
工程号: xxx
日期: x年x月x日
设计院名称: xx设计有限公司
一、xx地区建筑设计有关参数
1、xx地区采暖期天数：x天
2、计算用采暖期室外平均温度=x(℃)
3、xx地区采暖期度日数：x(℃.d)
4、xx地区采暖耗热量指标：x(W/m2)
5、室内平均温度=x(℃)
6、xx地区采暖最冷月平均温度：x(℃)
二、建筑围护结构基本参数
三、建筑热工节能设计分析(汇总表)
设计依据
《公共建筑节能设计标准》GB37/5155-2019，以下简称标准
《民用建筑热工设计规范》GB50176-93
《建筑外门窗气密性、水密、抗风压性能分级及其检测方法》GB/T 7106-2008
《建筑节能与可再生能源利用通用规范》GB55015-2021
3.1
3.1.1平屋面
3.1.2斜屋面
3.2 外墙
3.3底面接触室外空气的架空或外挑楼板3.4非采暖空调房间与采暖空调房间的隔墙
3.5 外窗
四、结论
根据山东省《公共建筑节能设计标准》（GB37/5155-2019）规定，该建筑各项节能措施均能满足要求，故可直接判定为建筑热工设计符合《公共建筑节能设计标准》要求。
建筑节能计算文件◊◊◊◊◊◊◊（项目名称）XXXXX（归档号）建筑专业主持人:（设计总负责人）人：人: 人:XXXXX（设计单位名称）XX年X 月X 日注：1、审定人和计算人不能为同一人2、封面应盖设计单位出图章及节能章（居住建筑）一、体形系数计算书二、各朝向窗墙比计算书1、如屋顶和外墙保温采用非推荐做法，在二、三项之间应增加围护结构热工计算书、当设计建筑物外窗窗墙比大于《居住建筑节能设计标准》（DBJ表531-1的规定值，或外窗的传热系数大于表的限值时，应以’参照建筑对比法计算表’（表A-3）取代‘总体热工性能直接判定表'、体形系数和各朝向窗墙比计算应有计算过程。
公共建筑（甲类）（页）三、设计建筑屋顶和外墙保温做法表（表A-1）（页）四、总体热工性能直接判定表（表A-2）（页）注:（表A-2 ）。
一、体形系数计算书—（页）二、各朝向窗（包括透明幕墙）窗墙比和总窗墙比计算书（页）三、屋顶透明部分面积计算书（页）四、甲类建筑热工性能判断表（附录D-1）.（页）五、设计建筑围护结构做法表（附录D-4）（页）注：1、如屋顶和外墙保温采用非推荐做法, 在三、四项之间应增加围护结构热工计算书。
2、体形系数和各朝向窗墙比、屋顶透明部分面积比计算应有计算过程。
公共建筑（乙类）一、体形系数计算书_______________ （页）二、各朝向窗（包括透明幕墙）窗墙比计算书（页）三、屋顶透明部分面积计算书（页）四、乙类建筑热工性能判断表（附录D-2）（页）五、设计建筑围护结构做法表（附录D-4）（页）工计算书。
2、当设计建筑物各朝向窗墙比和屋顶透明部分面积比大于《公共建筑节能设计标准》（DBJ01-621-2005）第3.1.5.1条和条的规定值，或围护结构传热系数大于表的限值时，应以‘乙类建筑热工性能权衡判断计算表'（附录D-3）取代‘乙类建筑热工性能判断表’（附录D-2）。
3、体形系数和各朝向窗墙比、屋顶透明部分面积比计算应有计算过程。

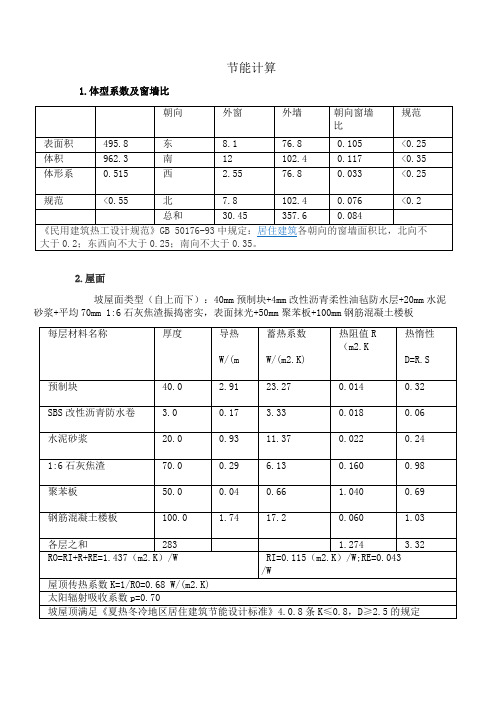

节能计算
1.体型系数及窗墙比
2.屋面
坡屋面类型（自上而下）：40mm预制块+4mm改性沥青柔性油毡防水层+20mm水泥砂浆+平均70mm 1:6石灰焦渣振捣密实，表面抹光+50mm聚苯板+100mm钢筋混凝土楼板
3.外墙
外墙类型（由外至内）：2mm涂料层+2mm弹性光面腻子层+抹面胶浆层+网格布层+抹面胶浆层+70mm厚EPS保温板层+2mm粘剂层+20mm厚1:3水泥砂浆粉刷层+240mm加气钢筋混凝土
4.地面
地面类型：20mm水泥砂浆+10mm挤塑聚苯板+100mm钢筋混凝土+100mm细石混泥土+1000mm夯实粘土
5.外窗
外窗类型：断热铝合金普通中空玻璃窗（5+9A+5），传热系数3.4W/m2.K，玻璃遮阳系数0.35，气密性为6级，可见光透射比0.4
与《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）相比较，该建筑的各项指标满足规范要求。
建筑节能设计计算手册文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）建筑节能设计计算书（建筑专业）工程名称：工程编号：设计计算：校对：审核：2011年01月建筑节能设计计算书一、设计依据1.1《居住建筑节能设计标准》DB13（J）63-2007；1.2《采暖通风与空气调节设计规范》GB50019-2003；1.3《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26－95）1.4《民用建筑热工设计规范》（GB50176－93）二、工程概况2.1本工程为本工程建筑气候分区为ⅡB区。
河北省内分区为一区。
2.2本工程结构形式为剪力墙结构，地下2层，地上30层。
三、围护结构的主要节能保温措施3.1屋面：140厚钢筋混凝土板+60厚挤塑聚苯板保温层；3.2外墙：a.200厚钢筋混凝土墙+50厚挤塑聚苯板保温层;b.200厚钢筋混凝土墙+90厚聚苯板保温层3.3单元式建筑山墙：；a.200厚钢筋混凝土墙+65厚挤塑聚苯板保温层;b.200厚钢筋混凝土墙+115厚聚苯板保温层3.4不采暖房间（公共部分）的隔墙：25mm胶粉聚苯颗粒保温层；3.5不采暖地下室顶板：100厚钢筋混凝土板+30厚FTC保温层3.6底面接触室外空气的楼（地）板：20厚挤塑聚苯板保温层+100厚钢筋混凝土板+40厚FTC保温层3.7外窗：a.断桥彩铝Low-E中空玻璃窗（5+12+5），气密性等级为6级；b.断桥彩铝中空玻璃窗（5+12+5），气密性等级为6级；3.8分户墙：10mm+10mm胶粉聚苯颗粒保温层；3.9分户楼板：100厚钢筋混凝土板+20厚挤塑聚苯板3.10封闭阳台首层阳台底板：20mm厚挤塑聚苯板保温层3.11封闭阳台顶层阳台顶板：20mm厚水泥珍珠岩找坡层，20mm厚挤塑聚苯板保温层，3.12封闭阳台阳台栏板：30mm厚胶粉聚苯颗粒保温层3.13热桥部位：抹20厚胶粉聚苯颗粒保温浆料3.14户门：防盗防火保温隔音复合门(保温材料为20厚岩棉）四、节能设计计算4.1体形系数计算；4.1.1建筑外表面积计算S=17930.644.1.2建筑体积计算V=66172.234.1.3体形系数计算体形系数=S/V=0.271≈0.274.2各向（平均）窗墙面积比计算4.2.1南向平均窗墙面积比1）南向窗面积=1747.80㎡2）南向立面面积=4914㎡3）南向平均窗墙面积比=窗面积/立面面积＝0.364.2.2北向平均窗墙面积比1）北向窗面积=1223.10㎡2）北向立面面积=4914㎡3）北向平均窗墙面积比=窗面积/立面面积=0.254.2.3东向平均窗墙面积比1）东向窗面积=54㎡2）东向立面面积=1116㎡3）东向平均窗墙面积比=窗面积/立面面积=0.054.2.4西向平均窗墙面积比1）西向窗面积=199.80㎡2）西向立面面积=1263.60㎡3）西向平均窗墙面积比=窗面积/立面面积=0.164.2.5水平窗墙面积比1）水平窗面积=2）屋顶面积=3）水平窗墙面积比=窗面积/屋顶面积=4.3外墙传热系数计算；4.3.1南、北侧外墙1）基本构造：a.50mm挤塑聚苯板外保温层λ=0.03 a=1.1b.90mm厚聚苯板保温层λ=0.042 a=1.2200mm厚钢筋混凝土墙λ=1.74 a=1.020mm混合砂浆抹面λ=0.87 a=1.02）根据河北省工程建设标准设计DBJT02-53-2008，居住建筑节能构造J08J110-A3墙A-11、A-12聚苯板薄抹灰外墙保温做法、热工指标及厚度选用表查表得出传热系数为a=0.48＜0.60，b=0.48＜0.60。
建筑节能计算报告书（栖身建筑－综合衡量）工程名称：新建项目设计编号：扶植单位：设计单位：节能运算单位：计算人：校对人：审核人：运算日期：2012年2月13日一、建筑概况二、运算依照1. 标准1：《夏热冬冷地区栖身建筑节能设计标准》（JGJ 134-2010）2. 标准2：《平易近用建筑热工设计规范》(GB50176-93)3. 标准3：《建筑外门窗气密，水密，抗风压机能分级及检测方法》（GB/T 7106-2008）三、有关说明1、四、工程材料五、体型系数六、窗墙比七、屋顶构造（一）屋顶相干构造（二）屋顶平均热工特点八、外墙构造（一）外墙相干构造（二）外墙平均热工特点九、楼板构造十、分户墙构造十一、采暖与非采暖隔墙构造本工程无此项内容十二、挑空楼板（一）挑空楼板相干构造（二）挑空楼板平均热工特点十三、户门构造十四、阳台门构造十五、可开启面积十六、外窗热工（一）外窗构造（二）外遮阳类型1. 平板遮阳无平板遮阳2. 百叶遮阳序号编号外挑A (m)百叶间距B (m)遮阳板透射比1 百叶遮阳0 0.000 0.000 0.000 （三）平均传热系数序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C0609 2~32 186 0.540 100.440 18 3.4002 C0915 1 1 1.350 1.350 18 3.4003 C0915 2~33 32 1.305 41.760 18 3.4004 C1222 1 1 1.800 1.800 18 3.4005 C1422 2~32 31 3.080 95.480 18 3.400 朝向总面积(m2) 240.830 朝向平均传热系数 3.400序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C0609 2~32 186 0.540 100.440 18 3.4002 C0915 1 1 1.350 1.350 18 3.4003 C0915 2~33 32 1.305 41.760 18 3.4004 C1222 1 1 1.800 1.800 18 3.4005 C1422 2~32 31 3.080 95.480 18 3.400 朝向总面积(m2) 240.830 朝向平均传热系数 3.400序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 1 4 3.255 13.020 18 3.4002 1 4 4.650 18.600 18 3.400十七、凸窗热工（一）凸窗构造（二）外遮阳类型1. 平板遮阳无平板遮阳2. 百叶遮阳序号编号外挑A (m)百叶间距B (m)遮阳板透射比1 百叶遮阳0 0.000 0.000 0.000 （三）平均传热系数序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 TC1519a[1518] 2~31 60 2.775 166.500 18 3.4002 TC1519a[1519] 32 2 2.775 5.550 18 3.4003 TC1519b[1519] 2~32 62 2.775 172.050 18 3.400 朝向总面积(m2) 344.100 朝向平均传热系数 3.400序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 TC1519a[1518] 2~31 60 2.775 166.500 18 3.4002 TC1519a[1519] 32 2 2.775 5.550 18 3.4003 TC1519b[1518] 2~31 60 2.775 166.500 18 3.4004 TC1519b[1519] 32 2 2.775 5.550 18 3.400 朝向总面积(m2) 344.100 朝向平均传热系数 3.400序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数十八、凸窗板（一）凸窗顶板1.凸窗顶板相干构造2.凸窗顶板平均热工特点（二）凸窗侧板本工程无此项内容（三）凸窗底板1.凸窗底板相干构造2.凸窗底板平均热工特点十九、隔热检查本工程无此项内容二十、外窗气密性二十一、综合衡量二十二、结论。
建筑节能计算书一:设计依据《民用建筑热工设计规范》GBJ50176-93《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《天津市居住建筑节能设计标准》DB29-1-2013《天津市建筑节能门窗技术标准》DB29-164-2010《天津市民用建筑节能工程质量验收规程》DB29-126-2010《天津民用建筑围护结构节能检测技术规程》DB/T29-88-2010《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《市建设交通委、市公安局委关于进一步提高我市民用建筑外墙外保温工程防火技术要求的通知》津建科(2013)291号二：工程概况本工程为一组短肢剪力墙结构体系居住建筑。
本计算单体为一幢2层住宅，结构类型为短肢剪力墙结构，建筑高度7.5米,建筑层高3.3/3.3米，室内外高差为0.9米，外墙为蒸压加气混凝土砌块墙。
三: 节能设计简要说明：1.本工程采用外墙保温体系。
节能设计达到规定的节能标准，节能率为75%。
2.围护结构主要部位保温作法简要说明：1）外墙：首层外贴30厚STP保温板（A级）,其余层外贴80厚硬泡聚氨酯保温板（B1级）。
2）屋面：采用130厚硬泡聚氨酯保温板（B1级），屋顶与外墙交界处、屋顶开口部位四周的保温层采用不小于500宽岩棉板（A 级）。
3）不采暖楼梯间隔墙：采用30厚FTC保温浆料。
4）附墙构件如：挑檐、出挑阳台、栏板等采用外抹30厚FTC保温浆料做为隔热断桥保温措施。
5）外檐门窗选用断桥铝中空玻璃三玻，玻璃遮阳系数为0.79。
外窗遮阳系数=0.79×0.8=0.63各维护结构保温材料作法及热工性能指标：注：外窗气密性能不低于《建筑外窗气密性能分级及其检测方法》GB7107中规定的7级；四: 节能计算1．建筑体积：V0=1166.253×3+57.86×6.6=3880.635m³2．屋顶面积：F R=587.975㎡3．建筑外表面积：F0=139.26×2+(12.4×6.6×3+4.3×2×6.6)+(12.4×6.6×3+0.38×2×6.6)+587.975=1419.311㎡4．建筑物的体形系数：S= F0/ V0=1419.311/3880.635=0.375．窗墙比:南向：窗面积: 85.26㎡墙面积：302.28㎡窗墙比：85.26/302.28=0.28最大窗面积: 7.56㎡最大墙面积：20.46㎡最大窗墙比：7.56/20.46=0.37北向：窗面积: 75.42㎡墙面积：250.536㎡窗墙比：75.42/250.536=0.3 最大窗面积: 3.04㎡最大墙面积：9.57㎡最大窗墙比：3.04/9.57=0.32东向：窗面积: 11.4㎡墙面积：139.26㎡窗墙比：11.4/139.26=0.08最大窗面积: 2.85㎡最大墙面积：9.9㎡最大窗墙比：2.85/9.9=0.29西向：窗面积: 11.4㎡墙面积：139.26㎡窗墙比：11.4/139.26=0.08最大窗面积: 2.85㎡最大墙面积：9.9㎡最大窗墙比：2.85/9.9=0.29本工程各主要围护结构选用保温材料和墙体材料的热工性能指标：屋面（1）.外墙主断面传热系数（2）.外墙平均传热系数K=0.31x1.2=0.372 ＞ 0.35采暖与非采暖空间隔墙采暖与非采暖间楼板顶棚分户墙周边地面15：结论：本工程的体形系数、窗墙面积比及各围护结构的热工性能有部分不符合《天津市居住建筑节能设计标准》4.1.3、4.1.4、4.2.1条规定性指标的节能设计要求，需要进行围护结构热工性能的权衡判断，计算得出本建筑物的耗热量指标小于《天津市居住建筑节能设计标准》4.5.3的规定，因此判定建筑物热工性能符合节能设计要求，为节能建筑设计。
节能设计及计算类别：根据功能按照公共建筑进行节能设计。
构造措施：1)、1. 屋面保温做法采用70厚憎水性岩棉板保温层传热系数:上人屋面0.53,不上人屋面0.54，满足传热系数限值要求。
2. 外墙保温选用采用40厚锚固岩棉带保温层,传热系数为0.45，满足传热系数限值要求。
3. 外窗采用PA隔热铝合金中空玻璃(5+12A+5)， K=2.70满足传热系数限值要求。
4. 不采暖空间相邻的楼板做法选用L09J130-54-7 (25厚岩棉保温层)，k=1.36，满足传热系数限值要求。
5. 非采暖空调房间与采暖空调房间的隔墙(采用200加气混凝土砌块)，k=0.94，满足传热系数限值要求。
6. 建筑地面保温层选用20厚挤塑聚苯板，R=2.23满足传热系数限值要求。
7. 采暖、空调地下室外墙(与土壤接触的墙)保温层选用采用50厚聚苯乙烯泡沫塑料板，R=2.17，满足传热系数限值要求。
一、节能参数设计计算：1)、建筑面积：93362.5㎡2)、地上建筑面积：74074.0㎡3)、建筑外表面积546X20.8+18750+592X3=31882.8㎡4)、建筑体积18750X20.8+3948X3=4018445)、体型系数体形系数：S=外表面积/体积=31882.8/401844=0.086)、设计窗墙比：(1)外墙面积：东向外墙面积：3011㎡南向外墙面积：3521㎡西向外墙面积：3046.4㎡北向外墙面积：3451㎡屋顶面积：18571.9㎡(2)外门窗面积：东向：5.04+2.52+4.2+2.52+9.75+4.2+5.04+25.2=71.07㎡南向：2.2x13x4.55+1.2x2x12+2.8x4.55x4+2.8x2x12+1.2x0.975x12=291.13㎡西向：(2.2x7+3.56+2.8x2+7.9+7.5x2)x4.55=215.94㎡北向：(7.5x6+2.2x6+7.1x2+7.8+2.8x2)x4.55=390.39㎡屋顶天窗：1274.96㎡(3)设计窗墙比：东向：71.07/3011=0.02 窗墙面积比≤0.2 满足要求。
建筑节能计算书节能计算书一、设计依据《民用建筑热工设计规范》GB50176—93《公共建筑节能设计标准》GB50189—2005《天津市公共建筑节能设计标准》DB29—153—2010《天津市民用建筑节能工程施工质量验收规程》DB29—126—2010《天津市民用建筑围护结构节能检测技术规程》DB29—88—2010《FTC自调温相变蓄能建筑材料应用技术规程》DBQ29—6—2011《天津市岩棉外墙外保温系统应用技术规程》DB/T29-217-20132天津市城乡建设和交通委员会文件天津市公安局津建科〔2013〕291号二、建筑概况：略三、节能设计简要说明1 本工程采用外墙外保温体系。
节能设计达到了规定的节能设计标准，节能率为5 0％。
2 本工程各主要围护结构选用保温材料和墙体材料的热工性能指标(1)选用各围护结构保温材料和墙体材料热工性能指标注：1. 外窗气密性能不低于《建筑外窗气密性能分级及其检测方法》GB/T 7l06-2008规定的6级；透明幕墙的气密性能不低于《建筑幕墙》GB／T21086中规定的2级。
2. 外檐门窗、透明幕墙和屋顶采光窗的抗结露因子不应低于现行国家标准《建筑外门窗保温性能分级及检测方法》GB/T8484规定的7级.3. 本工程外墙做法中FTC保温材料厚度需在施工时根据现场确定的材料厂家的导热性能指标核实厚度及外墙的传热系数并满足要求后方可施工。
(2)选用外保温门窗性能指标注：1）.外檐门窗及幕墙均采用建设单位指定的浅灰绿色氟碳喷涂断桥隔热铝合金中空玻璃窗(Low-E)。
窗与墙身的连接必须牢固，其外檐窗及框料与墙身缝隙用聚氨脂发泡剂填实，其洞口周边缝隙的内外两侧采用硅酮系列建筑胶密封。
2）. 外门窗物理性能指标为气密性不低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T7106—2008）中规定的6级，水密性能不低于3级，抗风压性不低于5级。
玻璃幕墙气密性不低于《建筑幕墙》（GB/T21086—2007）中规定的3级，水密性能不低于4级，抗风压性不低于5级。
大同市水泉湾·龙园住宅小区17#楼设计号2009-01-17建筑节能设计专篇设计人:校核人:审定人:大同市建筑设计研究院2010年08月25日建筑节能设计计算书一、说明：本工程为水泉湾·龙园住宅小区17#楼。
总建筑面积为4616.86㎡，其中地下建筑面积1040.26 ㎡，地上建筑面积3576.6㎡；地下两层为戊类库房，地上部分均为住宅。
建筑层数为地上六层，地下二层。
地下二层层高为3.6m，地下一层层高为3.3m，地上住宅层高均为3.2m，建筑总高度为19.2m（屋面面层）。
设备层高为3.9m。
小区由市政集中供热，墙体填充材料为加气混凝土砌块。
全年采暖和照明与未采取节能措施前相比总能耗可减少50%。
各部分围护结构的保温层厚度分别为:外墙采用40厚硬质聚氨酯泡沫塑料外保温；上人屋面采用70厚XPS 挤塑聚苯板保温；不采暖楼梯间隔墙采用60厚岩棉板保温；不采暖地下室顶板采用60厚岩棉板保温板；外窗采用PA断桥铝合金（辐射率≤0.25 Low-E中空玻璃）单框双玻平开窗，氩气层厚度为9mm，气密性等级为Ⅳ级；户门为双层钢板内夹20mm厚挤塑聚苯板保温层。
地下室外墙采用100厚岩棉板保温层，凸窗顶底板外采用40厚岩棉板保温层。
二、自然条件：大同市建筑热工分区为：严寒地区，冬季室外采暖设计计算温度为-17℃，计算用采暖期：天数：159d，室外平均温度-5.3℃，平均相对湿度49%，采暖期度日数3705℃· d，冬季室外平均风速3.0m/s，最冷月平均温度：-11.3℃，最热月平均温度21.8℃。
三、设计依据1、《民用建筑热工设计规范》GB50176-932、《采暖通风与空气调节设计规范》GB50019-20033、《建筑照明设计标淮》GB50034-20044、《居住建筑节能设计标准》DBJ04-242-20065、《民用建筑节能设计标准》（采暖居住部分）JGJ126-956、《民用建筑节能施工图设计文件审查管理办法（试行）》晋建设子[2005]417号7、《建筑节能设计专用章管理试行办法》晋建设字[2005]418号四、保温材料的性能指标：保温材料热物理性能指标五、热桥部位的温度验算；室外计算温度：te=-17℃室内计算温度：ti=18℃计算。
露点温度为tu=10℃(1)墙体部位的内表温度θi=ti－[(ti－te)/Ro]·Ri×ζ室外计算温度：te=-17℃室内计算温度：ti=18℃计算。
露点温度为：td=10℃外墙传热阻：Ro=0.11+0.025+0.115+1.818+0.032=2.1㎡·K/Wθi =18－[(18+17)/2.1]×0.1l×1.73=14.83℃θi(=14.83℃)≥td(=10℃)(不结露)(2)过梁位置的内表面温度θi=ti－(ti-te)/Ro’×Ri×ζRo’=0.08/0.09+0.20/1.74+0.02/0.81=1.03W/(㎡.K)θi =18－(18+17)/1.03×0.11×1.73=11.53℃θi(=11.53℃)≥td(=10℃)不结露六、围护结构内部冷凝受潮验算1、冷凝界面计算温度θc=ti-[(ti-te)/ Ro×(Ri+ Ro.i)]室内计算温度ti=18℃室外汁算温度te=-17℃围护结构的传热阻Ro =0.11+0.025+0.115+1.818+0.032=2.1㎡·K/W 冷凝计算界面至围护结构内表面之间的热阻：Ro.i=0.2/1.74+0.02/0.81=0.14㎡.K/Wθc=18-[(18+17)/2.1×(0.1l+0.14)]=13.83℃ 2、围护结构冷凝计算界面内侧所需的蒸汽渗透透阻： Ho.i=(ρi-ρs.c)/{10ρ0δi [△ζ]/24Z+(Ps.c-Pe)/H o.e } Ho.e-冷凝计算界面至围护结构的外表面之间的蒸汽渗透阻： Ho.c=0.07/0.0000162=4320㎡.h.pa/g P i -室内空气水蒸汽分压力查表ρi=1230pa P e -室外空气水蒸汽分压力Pe=200PaPs ·c-冷凝计算界面外与界面温度Qc 对应的饱和水蒸汽分压力。
查表．Psc=800PaE-采暖期天数：E=159d[ΔW]-采暖期间保温材料重量温度的允许增量(％)查表 [ΔW]=15Po--保温材料的干密度查表：ρ0=20Kg/m 3δi--保温材料厚度δi=0.06m代入公式43201200362241506.020108001230+⨯⨯⨯⨯- Ho.i=120㎡h.pa/g 3、外墙的蒸汽渗透阻H=0.07/0.0000162+0.02/0.0000443=4770㎡h.pa/gH>Ho.i 符合要求4、屋顶的蒸汽渗透阻H=0.02/0.0000210+0.1/0.0000162=712㎡h.pa/gH≥H0.i 符合要求七、围护结构的节能设计（一）窗墙比计算：1.南向:窗面积：2.7*2.1*12+3.3*2.1*12+2.4*2.1*10+2.1*1.5+2.4*2.4=210.25M 2墙面积：19.2*30.6+19.5=607.02M2窗墙比：210.25/607.02=0.346＜0.352.北向:窗面积：2.1*1.5*12+0.9*1.5*12+0.8*2.1*12+2.1*2.1*12=127.08M2墙面积：19.2*30.6+19.5=607.02M2窗墙比：127.08/607.02=0.209＜0.253.西向窗面积：1.5*1.5*6+2.1*2.1*6 =39.96M2墙面积：18.2*19.2+10.65*5=402.89M2窗墙比：39.96/402.89=0.098＜0.304.东向窗面积：1.5*1.5*6+2.1*2.1*6 =39.96M2墙面积：18.2*19.2+10.65*5=402.89M2窗墙比：39.96/402.89=0.098＜0.30（二）体形系数:S=建筑物外表面面积/建筑物体积1.外表面积：607.02*2+402.89*2+601.5=2621.32M22.体积：601.5*19.2+38.2*3.9=11697.87M33.体形系数：2621.32/11697.87=0.224（三）传热系数限值的选定（大同地区）屋顶：0.6 外墙：0.68 窗户：2.6 户门：1.35不采暖楼梯间隔墙：0.94 不采暖地下室顶板:0.55（四）传热系数的选定及做法1、外墙（200厚钢筋混凝土墙）外贴40厚硬质聚氨酯泡沫塑料外保温，外墙做法：20厚白灰砂浆；200厚钢筋混凝土；40厚硬质聚氨酯泡沫塑料； 30厚抗裂砂浆。
40厚硬质聚氨酯泡沫塑料，传热系数为0.558[W/（m2.K）]，小于限值0.68，做法参见《山西省工程建设建筑节能系列标准》中《民用建筑节能设计标准》DBJ04-242-2006，第99页；2、上人屋面（130厚钢筋混凝土板）上贴70厚XPS挤塑聚苯保温板，屋面做法：10厚地转铺实；4厚高聚物改性沥青卷材防水层；20厚水泥砂浆找平层；70厚（平均）白灰焦渣找坡；70厚挤塑聚苯板保温层；130厚钢筋混凝土屋面板；20厚白灰砂浆顶棚70厚XPS挤塑聚苯保温板，传热系数为0.39[W/（m2.K）] ，小于限值0.6，取于《山西省工程建设建筑节能系列标准》中《民用建筑节能设计标准》DBJ04-242-2006，第94页。
3、楼梯间隔墙（200厚钢筋混凝土墙）外贴60厚岩棉板保温，隔墙做法： 20厚白灰砂浆；200厚钢筋混凝土；60厚岩棉板保温板；20厚抗裂砂浆。
平均传热系数：λ=1/(0.11+0.02/0.81+0.2/1.74+0.05/0.05+0.02/0.93+0.04)=0.7K/（m2.k）经计算传热系数小于限值0.94，做法参见《山西省工程建设建筑节能系列标准》中《民用建筑节能设计标准》DBJ04-242-2006，第99页。
4、入户门做双层钢板门内做20厚XPS挤塑聚苯板保温，传热系数为1.176[W/（m2.K）]，取于《山西省工程建设建筑节能系列标准》中《民用建筑节能设计标准》DBJ04-242-2006，第125页，小于限值1.35。
5、不采暖地下室顶板采用60厚岩棉板保温不采暖地下室顶板做法： 20厚水泥砂浆面层；180厚钢筋混凝土板，60厚岩棉板保温板；5厚抗裂砂浆R0=0.172+0.03/0.93+0.06/1.51+0.02/(0.041x1.2)+0.0015x3/0.17+0.02/0.93+0.12/1.74+0.1/(0.045x1.2)+0.02/0.93+0.17=2.81K0=1/R0=0.36<0.55传热系数为0.36 [W/（m2.K）]小于限值0.55。
6、门窗性能采用空气厚度9mm的PA断桥铝合金（辐射率≤0.25Low-E中空玻璃）单框双层窗，传热系数2.5[W/（m2.K）]，取于《山西省工程建设建筑节能系列标准》中《民用建筑节能设计标准》DBJ04-241-2006，表B.0.5-1，第43页，小于限值3.0。
窗户的气密性等级为Ⅳ级，不低于现行国标GB/T7107-2002的规定，窗户的保温性能，不低于现行的国标GB8484-2002规定的八级水平。
（五）设计结论因为各部分围护结构建筑做法的传热系数均不大于该围护结构的传热系数限值，所以该住宅围护结构部分的节能设计达到标准。
维护结构的建筑做法、传热系数汇总表硬质聚氨酯泡沫塑料抹灰外墙外保温系统施工说明一、基本构造：1、基层：200厚钢筋混凝土墙。
2、保温层隔热层和固定方式：硬质聚氨酯泡沫塑料粘贴(辅以锚栓固定)。
3、防水层：聚合物抗裂砂浆，耐碱玻斜网板布增强4、涂料层。
二、各种材料主要性能：1、聚氨酯除应符合GB/T10801.1～GB/T10801.2-2002规范的阻燃型(ZR)外，还应符合以下要求：2.硬质聚氨酯泡沫塑料保温材料的性能指标：三、其它施工要求技术措施及注意事项详见标准图集：《外墙外保温建筑构造》（一）02J121-1。
居住建筑节能设计登记表设计数据说明结果窗墙面积比南“细则”限值0.35设计数值0.346建筑围护结构节能设计结果（在结果后面画√）达到标准未达到标准√东/西0.3 0.098/0.098北0.25 0.206体形系数0.224部位“细则”传热系数限值（W/㎡·K）选用作法传热系数（W/㎡·K）屋顶0.60 0.39外墙0.68 0.558不采暖楼梯间隔墙0.94 0.70 户门 1.5 1.176沉降缝、伸缩缝、抗震缝无无窗户（含阳台门上部）南 3.0 2.5 东西 3.0 2.5 北 3.0 2.5阳台门下部 1.2 1.176 外门无无地板接触室外空气0.40 0.36 地下室不采暖0.55 0.36地面周边0.30 无非周边无无采暖面积A3576.6㎡采暖系统节能设计结果（在结果后面画√）达到标准√未达到标准采暖设计热负荷Q 458.1Kw采暖设计热负荷指标q=Q/A “细则”限值38 W/㎡设计数值36.3W/㎡供热锅炉房（换热站）参数供热设计总负荷Q kw采暖锅炉房节能设计结果（在结果后面画√）达到标准未达到标准供回水温度△t ℃室外供回干线总长度∑L m循环水泵铭牌轴功率“细则”限值N= kw 设计数值N= kw工程负责人：设计：校对：审核：10年11月。
