共沉淀法

共沉淀法分离208Tl（ThC”）及其半衰期的测定

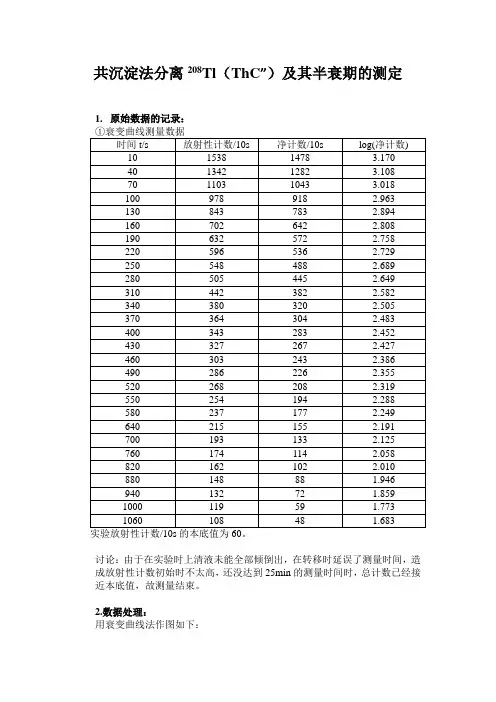

1. 原始数据的记录：

①衰变曲线测量数据

时间t/s 放射性计数/10s 净计数/10s log(净计数)

10 1538 1478 3.170

40 1342 1282 3.108

70 1103 1043 3.018

100 978 918 2.963

130 843 783 2.894

160 702 642 2.808

190 632 572 2.758

220 596 536 2.729

250 548 488 2.689

280 505 445 2.649

310 442 382 2.582

340 380 320 2.505

370 364 304 2.483

400 343 283 2.452

430 327 267 2.427

460 303 243 2.386

490 286 226 2.355

520 268 208 2.319

550 254 194 2.288

580 237 177 2.249

640 215 155 2.191

700 193 133 2.125

760 174 114 2.058

820 162 102 2.010

880 148 88 1.946

940 132 72 1.859

1000 119 59 1.773

1060 108 48 1.683

实验放射性计数/10s的本底值为60。

讨论：由于在实验时上清液未能全部倾倒出，在转移时延误了测量时间，造成放射性计数初始时不太高，还没达到25min的测量时间时，总计数已经接近本底值，故测量结束。

2.数据处理：

用衰变曲线法作图如下： 0200400600800100012001.41.61.82.02.22.42.62.83.03.23.4Equationy = a + b*xWeightNo WeightingResidual Sum

of Squares0.08804Pearson's r-0.98999Adj. R-Square0.97932ValueStandard ErrorBIntercept3.041490.01996BSlope-0.001313.67307E-5对数log时间t/sFig1:衰变曲线法，测ThC"的半衰期

稀土氧化物的合成方法与特性分析

稀土氧化物是指由稀土元素和氧元素组成的一类化合物，具有多种特殊的物理和化学性质，广泛应用于催化剂、电子器件、磁性材料等领域。本文将介绍稀土氧化物的合成方法和特性分析。

一、稀土氧化物的合成方法

1. 共沉淀法

共沉淀法是一种合成稀土氧化物的常用方法。该方法将稀土离子和氧化物共同沉淀，然后经过高温煅烧，得到纯净的稀土氧化物。共沉淀法具有反应时间短、操作简便、产物纯度高等优点，但由于反应条件比较苛刻，容易导致固相反应失真。

2. 水热法

水热法是一种在高温、高压下进行的合成稀土氧化物的方法。在水热反应中，通常使用稀土离子和氧化物的水合物作为原料，使反应速率增加。此外，水热法还可以控制反应物的比例和反应温度，以调节产物的晶体结构和形貌。

3. 溶胶-凝胶法

溶胶-凝胶法是一种在液相和固相之间转化的方法，能够利用稀土离子和有机聚合物形成固体凝胶，并通过热分解得到稀土氧化物。溶胶-凝胶法的特点是反应时间长，工艺复杂，但可以实现产物的精确控制，以获得具有不同结构和性能的稀土氧化物。

4. 模板法

模板法利用有机或无机分子在合成中起到模板作用的特性，对稀土元素进行筛选和定向排列，以获得具有特殊结构和性质的稀土氧化物。模板法的优点是能够精确控制合成条件和产物结构，但需要耗费大量的特殊试剂和设备。 二、稀土氧化物的特性分析

1. 光谱性质

稀土元素的复杂偶极矩结构和电子构型是稀土氧化物的特殊性质。这种特殊的电子结构使得稀土氧化物具有独特的光谱性质，包括荧光强度高、红外吸收强和独特的荧光衰减规律等。

2. 磁性性质

磁性是稀土氧化物中的一个重要的物理性质。由于稀土元素的磁矩多为离子自旋磁矩或局部磁偶极矩，所以稀土氧化物通常表现出特殊的磁性行为，如高磁矩、磁峰和巨磁阻。

3. 催化性质

稀土氧化物是一个重要的催化材料。稀土氧化物通过与其他化学物质相互作用，改变化学反应的活性和速率。例如，CeO2可以作为氧化剂和催化剂，起到调节化学反应速率和控制氧化状态的作用。

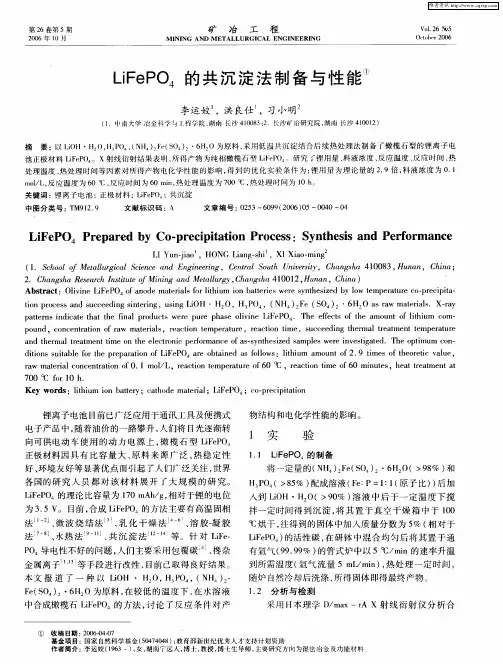

第２６卷第５期　２００６年１０月　矿　冶　工　程　ＭＩＮＩＮＧ　ＡＮＤ　ＭＥＴＡＬＬＵＲＧＩＣＡＬ　ＥＮＧＩＮＥＥＲＩＮＧ　Ｖｏ１．２６№５　ＯｃＩ（ＪＩ）ｅｒ　２ｏ（）６　

Ｌｉ　Ｆｅ　ＰＯ　的共沉淀法制备与性能‘　、　

李运姣　，洪良仕　，习小明　（１．中南大学冶金科学与ｌ＿程学院，湖南长沙４１００８３；２．长沙矿冶研究院，湖南长沙４１００１２）　摘要：以ＬｉＯＨ・Ｈ　０，Ｈ　ＰＯ　，（ＮＨ　）：ｈ（ＳＯ　）　・６Ｈ　０为原料，采用低温共沉淀结合后续热处理法制备了橄榄石型的锂离子电　池正极材料ＬｉＦｅＰＯ　。Ｘ射线衍射结果表明，所得产物为纯相橄榄石　ＬｉＦｅＰＯ　。研究厂锂用量、料液浓度、反应温度、反应时间、热　处理温度、热处理时间等因素对所得产物电化学性能的影响，得到的优化实验条件为：锂用量为理论量的２．９倍，料液浓度为０．１　ｍｏｌ／Ｌ，反应温度为６０℃，反应时间为６０　ｒａｉｎ，热处理温度为７００　，热处理时间为１０　ｈ。　关键词：锂离子电池；正极材料；ＬｉＦｅＰＯ　；共沉淀　中图分类号：ＴＭ９１２．９　文献标识码：Ａ　文章编号：０２５３—６０９９（２００６）０５—００４０—０４　

ＬｉＦｅＰＯ４　Ｐｒｅｐａｒｅｄ　ｂｙ　Ｃｏ－ｐｒｅｃｉｐｉｔａｔｉｏｎ　Ｐｒｏｃｅｓｓ：Ｓｙｎｔｈｅｓｉｓ　ａｎｄ　Ｐｅｒｆｏｒｍａｎｃｅ　ＬＩ　Ｙｕｎ．ｊｉａｏ’，ＨＯＮＧ　Ｌｉａｎｇ．ｓｈｉ’，ＸＩ　Ｘｉａｏ—ｍｉｎｇ　（１．Ｓｃｈｏｏｌ　ｏｆ　Ｍｅｔａｌｌｕｒｇｉｃａｌ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｅｎｔｒａｌ　Ｓｏｕｔｈ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈａｎｇｓｈａ　４　１　００８３，Ｈｕｎａｎ，Ｃｈｉｎａ；　２．Ｃｈａｎｇｓｈａ　Ｒｅｓｅａｒｃｈ　ｌｒ￣ｔｉｔｕｔｅ　ｏｆＭｉｎｉｎｇ　ａｎｄ　Ｍｅｔａｌｌｕｒｇｙ，Ｃｈａｎｇｓｈａ　４１００１２，Ｈｕｎａｎ，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｏｌｉｖｉｎｅ　ＬｉＦｅＰＯｄ　ｏｆ　ａｎｏｄｅ　ｍａｔｅｒｉａｌｓ　ｆｏｒ　ｌｉｔｈｉｕｍ　ｉｏｎ　ｂａｔｔｅｒｉｅｓ　ｗｅｒｅ　ｓｙｎｔｈｅｓｉｚｅｄ　ｂｙ　ｌｏｗ　ｔｅｍｐｅｒａｔｕｒｅ　ＣＯ—ｐｒｅｃｉｐｉｔａ・　ｔｉｏｎ　ｐｒｏｃｅｓｓ　ａｎｄ　ｓｕｃｃｅｅｄｉｎｇ　ｓｉｎｔｅｒｉｎｇ，ｕｓｉｎｇ　ＬｉＯＨ・Ｈ２　０，Ｈ３　ＰＯ４，（ＮＨ４）２　Ｆｅ（ＳＯ４）２‘６Ｈ２　０　ａｓ　ｒａｗ　ｍａｔｅｒｉａｌｓ．Ｘ—ｒａｙ　ｐａｔｔｅｒｎｓ　ｉｎｄｉｃａｔｅ　ｔｈａｔ　ｔｈｅ　ｆｉｎａｌ　ｐｒｏｄｕｃｔｓ　ｗｅｒｅ　ｐｕｒｅ　ｐｈａｓｅ　ｏｌｉｖｉｎｅ　ＬｉＦｅＰＯｄ．Ｔｈｅ　ｅｆｆｅｃｔｓ　ｏｆ　ｔｈｅ　ａｍｏｕｎｔ　ｏｆ　ｌｉｔｈｉｕｍ　ＣＯＢ—　ｐｏｕｎｄ．ｃｏｎｃｅｎｔｒａｔｉｏｎ　ｏｆ　ｒａｗ　ｍａｔｅｒｉａｌｓ，ｒｅａｃｔｉｏｎ　ｔｅｍｐｅｒａｔｕｒｅ，ｒｅａｃｔｉｏｎ　ｔｉｍｅ，ｓｕｃｃｅｅｄｉｎｇ　ｔｈｅｒｍａｌ　ｔｒｅａｔｍｅｎｔ　ｔｅｍｐｅｒａｔｕｒｅ　ａｎｄ　ｔｈｅｒｍａｌ　ｔｒｅａｔｍｅｎｔ　ｔｉｍｅ　ｏｎ　ｔｈｅ　ｅｌｅｃｔｒｏｎｉｃ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ａｓ—ｓｙｎｔｈｅｓｉｚｅｄ　ｓａｍｐｌｅｓ　ｗｅｒｅ　ｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅ　ｏｐｔｉｍｕｍ　ｃｏｎ—　ｄｉｔｉｏｎｓ　ｓｕｉｔａｂｌｅ　ｆｏｒ　ｔｈｅ　ｐｒｅｐａｒａｔｉｏｎ　ｏｆ　ＬｉＦｅＰＯｄ　ａｒｅ　ｏｂｔａｉｎｅｄ　ａｓ　ｆｏｌｌｏｗｓ：ｌｉｔｈｉｕｍ　ａｍｏｕｎｔ　ｏｆ　２．９　ｔｉｍｅｓ　ｏｆ　ｔｈｅｏｒｅｔｉｃ　ｖａｌｕｅ，　ｒａｗ　ｍａｔｅｒｉａｌ　ｃｏｎｃｅｎｔｒａｔｉｏｎ　ｏｆ　０．１　ｍｏｌ／Ｌ．ｒｅａｃｔｉｏｎ　ｔｅｍｐｅｒａｔｕｒｅ　ｏｆ　６０　ｑＣ，ｒｅａｃｔｉｏｎ　ｔｉｍｅ　ｏｆ　６０　ｍｉｎｕｔｅｓ，ｈｅａｔ　ｔｒｅａｔｍｅｎｔ　ａｔ　７００　ｑＣ　ｆｏｒ　ｌ０　ｈ．　Ｋｅｙ　ｗｏｒｄｓ：ｌｉｔｈｉｕｍ　ｉｏｎ　ｂａｔｔｅｒｙ；ｃａｔｈｏｄｅ　ｍａｔｅｒｉａｌ；ＬｉＦｅＰＯ４；ＣＯ・ｐｒｅｃｉｐｉｔａｔｉｏｎ　锂离子电池目前已广泛应用于通讯工具及便携式　电子产品中，随着油价的一路攀升，人们将目光逐渐转　向可供电动车使用的动力电源上，橄榄石型ＬｉＦｅＰＯ　正极材料因具有比容量大、原料来源广泛、热稳定性　好、环境友好等显著优点而引起了人们广泛关注，世界　各国的研究人员都对该材料展开＿『大规模的研究。　ＬｉＦｅＰＯ　的理论比容量为１７０　ｍＡｈ／ｇ，相对于锂的电位　为３．５　Ｖ。目前，合成ＬｉＦｅＰＯ　的方法主要有高温固相　法¨　Ｊ、微波烧结法　、乳化干燥法　。、溶胶一凝胶　法　娟］、水热法　、共沉淀法¨　等。针对ＬｉＦｅ．　ＰＯ　导电性不好的问题，人们主要采用包覆碳　ｊ、搀杂　金属离子　”。等手段进行改性，目前已取得良好结果。　本文报道了一种以ＬｉＯＨ・Ｈ２０，Ｈ　ＰＯ４，（ＮＨ　）２・　Ｆｅ（ＳＯ　）　・６Ｈ：０为原料，在较低的温度下，在水溶液　中合成橄榄石ＬｉＦｅＰＯ　的方法，讨论了反应条件对产　物结构和电化学性能的影响。　１　实　验　１．１　ＬｉＦｅＰＯ　的制备　将一定量的（ＮＨ　）２Ｆｅ（ＳＯ　）２・６Ｈ２０（＞９８％）和　Ｈ　ＰＯ　（＞８５％）配成溶液（Ｆｅ：Ｐ＝ｌ：ｌ（原子比））后加　入到ＬｉＯＨ・Ｈ，０（＞９０％）溶液中后于一定温度下搅　拌一定时间得到沉淀，将其置于真空干燥箱中于１００　ｑＣ烘干，往得到的固体中加入质量分数为５％（相对于　ＬｉＦｅＰＯ　）的活性碳，在研钵中混合均匀后将其置于通　有氩气（９９．９９％）的管式炉中以５￣Ｃ／ｍｉｎ的速率升温　到所需温度（氩气流量５　ｍＬ／ｍｉｎ），热处理一定时间，　随炉自然冷却后洗涤，所得固体即得最终产物。　１．２分析与检测　采用日本理学Ｄ／ｍａｘ—ｒＡ　Ｘ射线衍射仪分析合　

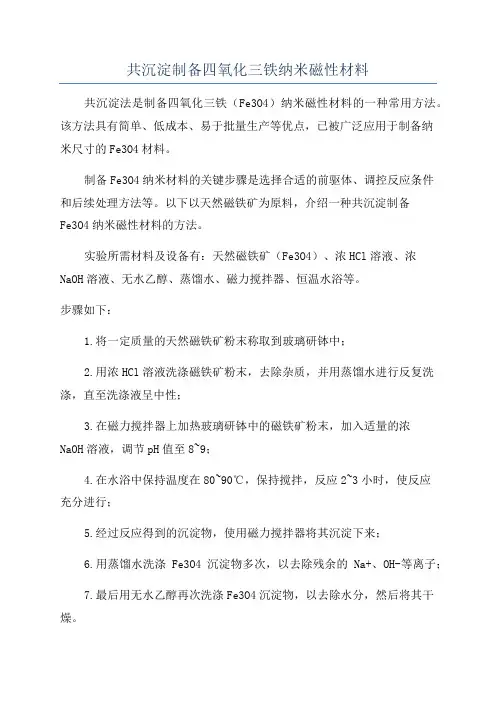

共沉淀制备四氧化三铁纳米磁性材料

共沉淀法是制备四氧化三铁（Fe3O4）纳米磁性材料的一种常用方法。该方法具有简单、低成本、易于批量生产等优点，已被广泛应用于制备纳米尺寸的Fe3O4材料。

制备Fe3O4纳米材料的关键步骤是选择合适的前驱体、调控反应条件和后续处理方法等。以下以天然磁铁矿为原料，介绍一种共沉淀制备Fe3O4纳米磁性材料的方法。

实验所需材料及设备有：天然磁铁矿（Fe3O4）、浓HCl溶液、浓NaOH溶液、无水乙醇、蒸馏水、磁力搅拌器、恒温水浴等。

步骤如下：

1.将一定质量的天然磁铁矿粉末称取到玻璃研钵中；

2.用浓HCl溶液洗涤磁铁矿粉末，去除杂质，并用蒸馏水进行反复洗涤，直至洗涤液呈中性；

3.在磁力搅拌器上加热玻璃研钵中的磁铁矿粉末，加入适量的浓NaOH溶液，调节pH值至8~9；

4.在水浴中保持温度在80~90℃，保持搅拌，反应2~3小时，使反应充分进行；

5.经过反应得到的沉淀物，使用磁力搅拌器将其沉淀下来；

6.用蒸馏水洗涤Fe3O4沉淀物多次，以去除残余的Na+、OH-等离子；

7.最后用无水乙醇再次洗涤Fe3O4沉淀物，以去除水分，然后将其干燥。 制备得到的Fe3O4纳米磁性材料具有高比表面积和优异的磁性能，可以广泛应用于生物医学、环境净化、储能和数据存储等领域。此外，通过调节反应条件和后续处理方法，还可以制备出不同形态和尺寸的Fe3O4纳米材料，以满足不同应用领域的需求。

需要注意的是，在实验过程中，要注意操作的安全性，避免浓酸和浓碱的接触，同时严格控制反应条件，保证所得产物的纯度和性能。
