坡屋面挂瓦施工工艺

第1篇

一、工程概况

本工程为XX古建筑修复项目，屋面采用传统坡屋面形式，主要采用青瓦、灰瓦等传统建筑材料。为确保屋面施工质量，特制定本技术交底。

二、施工准备

1. 材料准备：

- 青瓦、灰瓦：应符合国家相关标准，表面平整，无裂纹、变形、色差等缺陷。

- 瓦刀、线锤、墨斗、卷尺、锯子、刷子、灰浆等工具。

- 钢筋、水泥、砂、石灰等辅料。

2. 人员准备：

- 施工人员应具备古建筑屋面施工经验，熟悉相关工艺流程。

- 施工前应进行技术培训，确保施工人员掌握施工要领。

3. 施工设备：

- 吊车、卷扬机等起重设备。

- 剪板机、切割机等辅助设备。

三、施工工艺

1. 基层处理：

- 清理屋面，去除杂物、油污等。

- 对屋面进行找平处理，确保屋面平整度。

2. 挂瓦顺序：

- 从屋脊开始，自上而下、自右向左进行挂瓦。

- 每一行瓦应紧贴上一行瓦，确保瓦面平整。

3. 瓦片铺设：

- 瓦片应紧贴基层，不得出现松动、翘起现象。 - 瓦片之间应留有适当缝隙，便于排水。

4. 瓦缝处理：

- 瓦缝应均匀，不得出现大小不一的情况。

- 瓦缝处可用石灰膏或水泥砂浆填补。

5. 檐口处理：

- 檐口处瓦片应高出檐口，形成一定坡度，便于排水。

- 檐口处瓦片应整齐，不得出现歪斜、翘起现象。

6. 瓦檐处理：

- 瓦檐处应设置瓦檐板，防止雨水渗入屋内。

- 瓦檐板应与屋面瓦片紧贴，不得出现缝隙。

7. 屋脊处理：

- 屋脊处瓦片应整齐排列，不得出现歪斜、翘起现象。

- 屋脊处瓦片应高出屋面瓦片，形成一定坡度，便于排水。

8. 排水处理：

- 确保屋面排水畅通，防止积水。

- 排水口处应设置排水管，并与地面排水系统连接。

四、质量控制

1. 材料质量：确保所用材料符合国家相关标准，无裂纹、变形、色差等缺陷。

装饰坡屋面挂瓦施工方案

一、工程概况 该工程屋面防水等级为二级，包括平屋面、坡屋面，上面有电梯 机房。

参考的标准及规范：

《屋面工程质量验收规范》 GB50207-2002

《建筑工程施工质量验收统一标准》 GB50300-2001

《坡屋面建筑构造》 09J202-1 、2（标准图 ）

二、主要施工顺序

具体屋面做法依据甲方下发的设计变更通知单为准

坡屋面：基层清理T找平层T防水层 T粘保温板T找平层T水

泥砂浆卧瓦T细部处理 T检查验收T淋水试验。

平屋面：基层清理T找坡层T保温层T找平层T防水层T隔离层 T结合层T防滑砖T细部处理T检查验收

具体如下：

1、屋 1（自上而下）：用于保温隔热上人平屋面（两电梯机房之 间走道屋面）

40厚C20细石混凝土（间隔4米设20宽分格缝，内配双向钢筋

网片0 4@150X15,在分格缝处断开，缝内嵌填高弹性耐侯胶）

20厚 1：2 水泥砂浆保护层

4厚SBS改性沥青防水卷材；界面剂一道

20厚 1：2.5 防水水泥砂浆找平层

挤塑聚苯板保温层（厚度按设计） 泡沫混凝土找坡 2%最薄 30 厚

现浇钢筋混凝土屋面板

2、屋 2（自上而下）：用于带保温坡屋面（砂浆卧瓦） 瓦（瓦材与屋面基层采用双股 18 号镀锌钢丝固定加强）

40厚C20细石混凝土（间隔4米设20宽分格缝，内配双向钢筋

网片0 4@150X15,缝内嵌填高弹性耐侯胶）

无纺聚酯纤维布隔离层

挤塑聚苯板保温层（厚度按设计）

0.7 厚聚乙烯丙纶复合防水卷材

1.3 厚聚合物水泥防水胶粘料

2.0 厚聚合物水泥防水涂料

15厚 1:2.5 水泥砂浆找平层，砂浆中掺聚丙烯纤维

0.75~0.90kg/m3

钢筋混凝土屋面板，表面清理干净填实

3、屋 3（自上而下）：用于保温不上人平屋面（电梯机房屋面及

檐沟）

4厚SBS改性沥青防水卷材（带页岩）;界面剂一道

20厚 1:2.5 防水水泥砂浆找平层

陶瓦坡屋面钢挂瓦条快速施工工法

陶瓦坡屋面钢挂瓦条快速施工工法

一、前言陶瓦坡屋面是一种常见的屋面构造形式，具有轻质、保温、耐久等优点。然而，传统的施工工艺存在施工周期长、劳动强度大的问题。为了解决这些问题，陶瓦坡屋面钢挂瓦条快速施工工法应运而生。本文将介绍这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。

二、工法特点陶瓦坡屋面钢挂瓦条快速施工工法相比传统工艺，具有以下特点：1. 施工速度快：通过引入钢挂瓦条，实现了瓦片的快速安装，大大提高了施工效率。2. 降低劳动强度：工法中利用机械设备进行瓦条的铺设，减少了人工劳动，降低了工人的劳动强度。3. 提高施工质量：工法采用的钢挂瓦条具有较强的稳固性，能够确保瓦片的稳定和牢固。4. 节约材料：工法中采用的钢挂瓦条精确计算，避免了传统工艺中的浪费。

三、适应范围陶瓦坡屋面钢挂瓦条快速施工工法适用于各种建筑类型的陶瓦坡屋面施工，特别适合大面积坡屋面的施工，如厂房、商场、体育馆等。

四、工艺原理该工法的理论依据是通过钢挂瓦条的固定和支撑，使瓦片保持稳定和牢固，达到陶瓦坡屋面的要求。在施工实践中，通过引入施工工法与实际工程之间的联系，制定了一系列的施工技术措施。其中包括正确安装钢挂瓦条、合理组织施工流程、控制施工参数等。

五、施工工艺施工工法的各个施工阶段为：1. 施工准备：包括材料准备、机具设备准备、施工人员组织等。2. 钢挂瓦条安装：将钢挂瓦条按照设计要求进行安装和固定。3. 瓦片安装：根据设计要求，将陶瓦进行按序安装到钢挂瓦条上，并用相应的夹具将其固定。4. 瓦面修整：对瓦片安装完毕后，进行瓦层的修整和整平。5. 防水处理：在瓦片安装完成后，进行防水处理，确保屋面的密封性。6. 施工质量检验：对屋面进行质量检验，确保屋面符合设计要求。

六、劳动组织在施工过程中，需要合理组织施工人员和机械设备的协作，确保施工的安全和效率。根据具体工程情况，确定施工人员数量和分工，并制定相应的施工计划。

精心整理

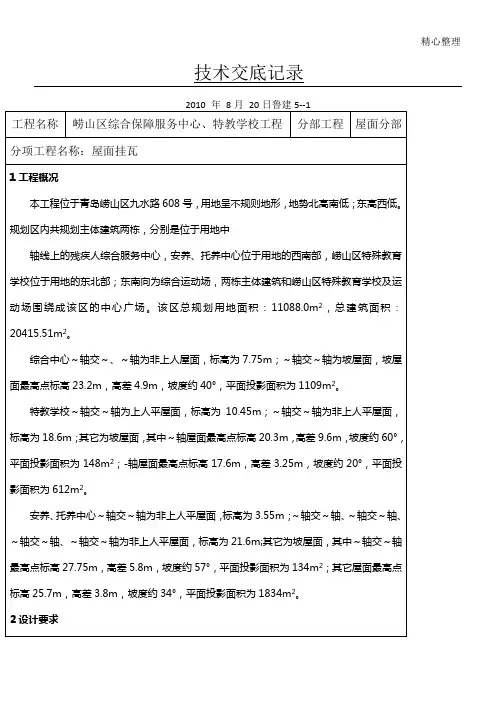

技术交底记录

2010 年 8月 20日鲁建5--1

工程名称 崂山区综合保障服务中心、特教学校工程 分部工程 屋面分部

分项工程名称：屋面挂瓦

1工程概况

本工程位于青岛崂山区九水路608号，用地呈不规则地形，地势北高南低；东高西低。规划区内共规划主体建筑两栋，分别是位于用地中

轴线上的残疾人综合服务中心，安养、托养中心位于用地的西南部，崂山区特殊教育学校位于用地的东北部；东南向为综合运动场，两栋主体建筑和崂山区特殊教育学校及运动场围绕成该区的中心广场。该区总规划用地面积：11088.0m2，总建筑面积：20415.51m2。

综合中心～轴交～、～轴为非上人屋面，标高为7.75m；～轴交～轴为坡屋面，坡屋面最高点标高23.2m，高差4.9m，坡度约40°，平面投影面积为1109m2。

特教学校～轴交～轴为上人平屋面，标高为10.45m；～轴交～轴为非上人平屋面，标高为18.6m；其它为坡屋面，其中～轴屋面最高点标高20.3m，高差9.6m，坡度约60°，平面投影面积为148m2；-轴屋面最高点标高17.6m，高差3.25m，坡度约20°，平面投影面积为612m2。

安养、托养中心～轴交～轴为非上人平屋面，标高为3.55m；～轴交～轴、～轴交～轴、～轴交～轴、～轴交～轴为非上人平屋面，标高为21.6m;其它为坡屋面，其中～轴交～轴最高点标高27.75m，高差5.8m，坡度约57°，平面投影面积为134m2；其它屋面最高点标高25.7m，高差3.8m，坡度约34°，平面投影面积为1834m2。

2设计要求

2.1特教学校屋面做法 精心整理

2.1.1坡屋面

（1）钢筋砼屋面板，板内在檐口和屋脊部位预埋ø10锚筋各一道，钢筋间距为1500mm，57°、60°坡屋面在檐口和屋脊之间预埋ø10锚筋，钢筋排距为3000mm，钢筋间距为3000mm，每排平行于屋脊方向设置。

（2）素水泥浆一道
