二次增压泵工作原理及安装

伽利略Galileo泵-欧洲品质

增压泵安装

以下几款增压泵安装资料供施工方或用户参考安装

【SG型管道增压泵】安装：

装配与拆卸

1.把所有待装的零部件擦洗干净。

2.在电机主轴上装机械密封，在机械密封动、静环配合的表面，加少量洁净的透平油或20号机油。

3.装叶轮，用叶轮螺母紧固。

4.装"0"型圈，把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米，叶轮进口外圈与泵体保证一定的运转间隙。

5.拆卸顺序与此相反。

安装与使用

1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好，即完成按装。为了使用与维修方便，在泵的进、出口管路上均应按装一只调节阀。

2.打开进口调节阀， 使水进入泵中，以保持密封腔内充满液体（否则会研损密封），关闭出口阀。

3.接通电源，点动确定正确转向。

4.转向确定后，使泵启动、运转。

5.调节出口阀开度， 使泵在设计点附近运行，据泵的额定流量和扬程附近。〔为此，最好在出口法兰附近装一只压力表）。注意:本泵严禁缺水运转，以免损坏密封件。

SG系列管道泵价格 热水式SRG型 防爆式SGB型 防腐式SGP型 防爆防腐式SGPB型 伽利略Galileo泵-欧洲品质

编号 型号 流量

m³/h 扬程

m 转速

（r/min） 功率（kw） 电压

（V） 普通式

SG型 热水式

SRG型 防爆式

SGB型 防腐式

SGP型 防爆防腐式

SGPB型 配件价格（元）

铸铁

叶轮 密封件 不锈钢

叶轮

1 15SG1.8-10 1.8 10 2900 0.12 220 360 405 / 600 / 22.5 7.5 135

2 20SG2-8 2 8 2900 0.12 220 360 405 / 600 / 22.5 7.5 135

3 20SG3-14 3 14 2900 0.25 220 495 585 / 975 / 27 7.5 150

4 25SG2.5-15 2.5 15 2900 0.25 220 495 585 / 975 / 27 7.5 150

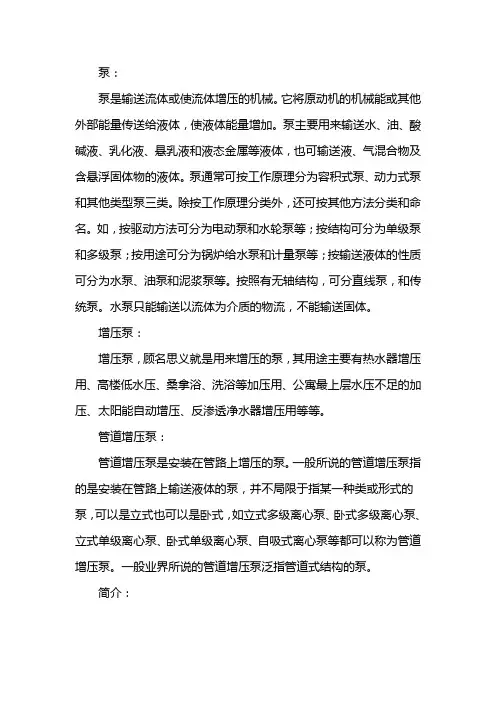

泵：

泵是输送流体或使流体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。除按工作原理分类外，还可按其他方法分类和命名。如，按驱动方法可分为电动泵和水轮泵等；按结构可分为单级泵和多级泵；按用途可分为锅炉给水泵和计量泵等；按输送液体的性质可分为水泵、油泵和泥浆泵等。按照有无轴结构，可分直线泵，和传统泵。水泵只能输送以流体为介质的物流，不能输送固体。

增压泵：

增压泵，顾名思义就是用来增压的泵，其用途主要有热水器增压用、高楼低水压、桑拿浴、洗浴等加压用、公寓最上层水压不足的加压、太阳能自动增压、反渗透净水器增压用等等。

管道增压泵：

管道增压泵是安装在管路上增压的泵。一般所说的管道增压泵指的是安装在管路上输送液体的泵，并不局限于指某一种类或形式的泵，可以是立式也可以是卧式，如立式多级离心泵、卧式多级离心泵、立式单级离心泵、卧式单级离心泵、自吸式离心泵等都可以称为管道增压泵。一般业界所说的管道增压泵泛指管道式结构的泵。

简介： 管道增压泵是安装在管路上增压的泵。一般所说的管道增压泵指的是安装在管路上输送液体的泵，并不局限于指某一种类或形式的泵，可以是立式也可以是卧式，如立式多级离心泵、卧式多级离心泵、立式单级离心泵、卧式单级离心泵、自吸式离心泵等都可以称为管道增压泵。一般业界所说的管道增压泵泛指管道式结构的泵。

性能特点：

1、绝大部分管道增压泵采用离心泵。具有性能范围广、制造技术成熟、使用和维护都比较方便。

2、操作方便可靠，调节和维修容易，并易于实现自动化和远距离操作。

3、转速较高，可以与电动机和汽轮机直接相连，传动机构简单紧凑。

4、采用管道式结构（进出水口位于同一直线上）设计，安装非常简单，只需要对接进出水口即可；维护时如非泵体故障，可以不拆除管路部分即可对泵进行整体维护。

- 1 - 小型增压泵的安装方法

小型增压泵是一种常用的加压设备，它可以将低压水压提高到更高的压力，以满足工程用水或家庭供水系统的需求。安装正确的小型增压泵可以确保长期良好的运行性能，也可以确保水系统的安全性。因此，如何正确地安装小型增压泵是非常重要的。

在安装小型增压泵前，应首先根据增压泵的规格参数来选择安装位置，以确保增压泵的正常运行。例如，通常应将增压泵安装在离供水系统的管道较近的地方，以免影响系统的效率。此外，应尽可能避开腐蚀性物质，例如化学液体，以防止增压泵被腐蚀，影响使用寿命。

接下来，就可以安装小型增压泵了。首先，把增压泵放置在准备好的安装位置，然后在供水系统的输入和输出管道上安装必要的阀门。尤其是在安装输出阀门时，必须注意阀门的正确安装和拧紧，以免出现泄漏现象。最后，可以按照说明书将增压泵和供水系统安装完成，经过安装检查即可。

在使用小型增压泵前，有必要执行一系列的试验，以确保它的使用性能。首先，应全面进行检查，以确保增压泵的元件和接头是否完好无损，特别是检查螺丝和紧固件是否牢固，防止因漏水等原因而导致损坏。其次，可以进行流量测试，以确保增压泵的流量和水压符合要求。最后，应对增压泵进行运行测试，以确保其达到该系统的要求。

以上就是安装小型增压泵的大致方法。安装一台合格的小型增压泵有助于长期稳定的运行，从而提高水系统的效率。因此，在安装小型增压泵时，有必要遵循相关安装步骤，并进行相应的试验，以确保 - 2 - 它能正常工作。

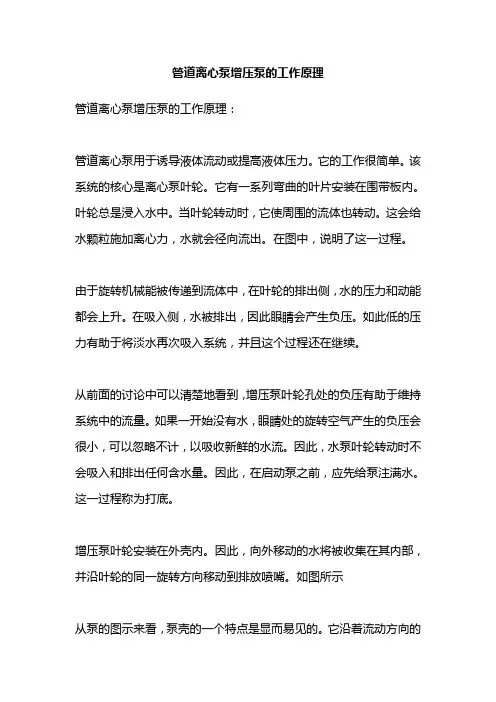

管道离心泵增压泵的工作原理

管道离心泵增压泵的工作原理：

管道离心泵用于诱导液体流动或提高液体压力。它的工作很简单。该系统的核心是离心泵叶轮。它有一系列弯曲的叶片安装在围带板内。叶轮总是浸入水中。当叶轮转动时，它使周围的流体也转动。这会给水颗粒施加离心力，水就会径向流出。在图中，说明了这一过程。

由于旋转机械能被传递到流体中，在叶轮的排出侧，水的压力和动能都会上升。在吸入侧，水被排出，因此眼睛会产生负压。如此低的压力有助于将淡水再次吸入系统，并且这个过程还在继续。

从前面的讨论中可以清楚地看到，增压泵叶轮孔处的负压有助于维持系统中的流量。如果一开始没有水，眼睛处的旋转空气产生的负压会很小，可以忽略不计，以吸收新鲜的水流。因此，水泵叶轮转动时不会吸入和排出任何含水量。因此，在启动泵之前，应先给泵注满水。这一过程称为打底。

增压泵叶轮安装在外壳内。因此，向外移动的水将被收集在其内部，并沿叶轮的同一旋转方向移动到排放喷嘴。如图所示

从泵的图示来看，泵壳的一个特点是显而易见的。它沿着流动方向的面积在增加。这样增加的面积有助于适应新增加的水流，也有助于降低出口流速。流速降低会导致静压升高，这是克服泵送系统阻力所必需的。
