串联和并联电路图练习题

连接串联电路和并联电路基础练习题（附答案）

练基础 达标检测

1如图所示,四个电路图中两个灯泡并联的是( )

【解析】选C。本题考查串、并联电路的判断。A、D两图中,开关断开时,电路中只有电流的一条路径,则两灯串联；开关闭合后,只有一只灯泡发光,另一灯泡被短路不发光。B图中的两灯是串联的。C图中有电流的两条路径,且每一路径各有一灯泡,则两灯并联。

2关于开关,下列说法中不正确的是( )

A在串联电路中,开关位置改变,它的作用并不改变

B一个开关能控制三盏灯,这三盏灯一定是串联的

C在并联电路中,干路上的开关可以同时控制各支路上的用电器

D在连接电路的过程中,开关应断开

【解析】选B。本题考查了串联、并联电路的特点及电路连接时开关应断开的注意事项。一个开关能控制三盏灯,三个电灯可以串联,也可以并联,并联时,开关在干路上。

3物理小博士在探究电路的连接方式时,用两个小灯泡组成一个电路,当他把其中一个灯泡取下后,另一个小灯泡仍然发光,则这两个小灯泡( )

A一定并联 B一定串联

C可能并联D无法确定

【解析】选A。两个小灯泡接入电路中,取下其中一个,另一个仍能发光,说明这两个小灯泡互不影响,它们一定是并联,故选A。

【变式训练】如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )

A红灯、黄灯、绿灯是串联的

B红灯、黄灯、绿灯是并联的

C红灯与黄灯并联后再与绿灯串联

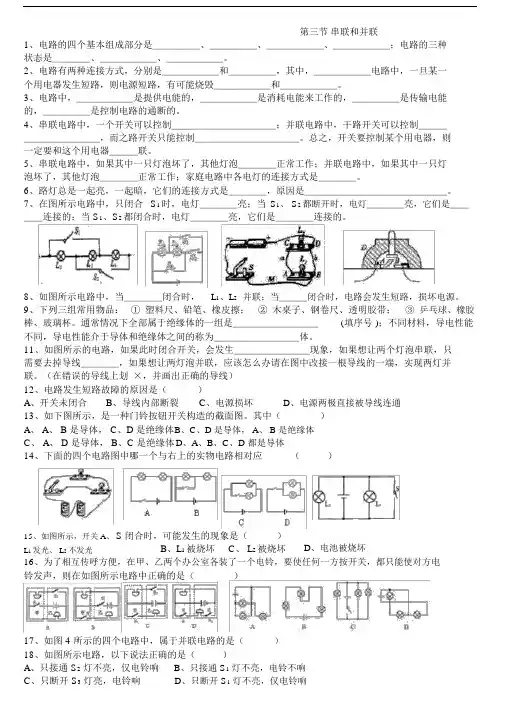

第三节 串联和并联 1、电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种 状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。

2、电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一 个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。

3、电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能 的，＿＿＿＿＿是控制电路的通断的。

4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿ ＿＿＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。总之，开关要控制某个用电器，则 一定要和这个用电器＿＿＿联。

5、串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯 泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。

6、路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

7、在图所示电路中，只闭合 S1时，电灯＿＿＿＿亮；当 S1、 S2都断开时，电灯＿＿＿＿亮，它们是＿＿ ＿＿连接的；当 S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。

8、如图所示电路中，当＿＿＿＿闭合时， L1、L2 并联；当＿＿＿闭合时，电路会发生短路，损坏电源。

9、下列三组常用物品： ① 塑料尺、铅笔、橡皮擦； ② 木桌子、钢卷尺、透明胶带； ③ 乒乓球、橡胶

棒、玻璃杯。通常情况下全部属于绝缘体的一组是＿＿＿＿＿＿＿＿＿ (填序号 )；不同材料，导电性能 不同，导电性能介于导体和绝缘体之间的称为＿＿＿＿＿＿＿＿＿体。

11、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯泡串联，只 需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办请在图中改接一根导线的一端，实现两灯并 联。（在错误的导线上划 ×，并画出正确的导线）

最新 Word

3、串联和并联

课堂练习

1、某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。下图中符合要求的电路图是（ ）

2、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是

3、如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是 最新 Word

4、如图所示的电路中，闭合开关S1和S2，则

A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮 C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮

5、有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用 表示）只有在吹风机启动后才可以工作。图5所示电路图中，符合上述要求的是 最新 Word

6、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则

A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光

C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光

7、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的是 最新 Word

8、饮水机和电饭煲都具有保温和加热功能．小明设计了如图所示的模拟电路，当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。其中不符合上述要求的是

串并联电路图专题练习

Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

串并联电路图专题练习

1.定义法：

2. 电流流向法：电流流向法是识别串并联电路最常用的方法。在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。并联电路中各用电器互不影响。

3. 拆除法：它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。

5. 等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。

练习：

1.根据要求将图中各元件符号连成电路图。（1）要求：在图5-9中，将电灯L1、L2串联，S做总开关。（2）要求：将图5-11中的两盏电灯并联，S1控制L1，S2控制L2。

2.把图1中各电路元件接成串联电路。2．把图2中各电路元件接成并联电路（电键接在干路上）。3．把图3中各电路元件接成串联电路.

3.图7为一个用两节干电池供电的电路图。小明在实物图上接线，如图8所示（以铅笔画线代替导线）。图中有两处画错了请对照下面的叙述改正。

(1)电源接法错了。(2)接线要连在接线柱上，不应接在闸刀上。

4.根据图4的实物接线图，做以下题目。(1)两小灯泡是______联
