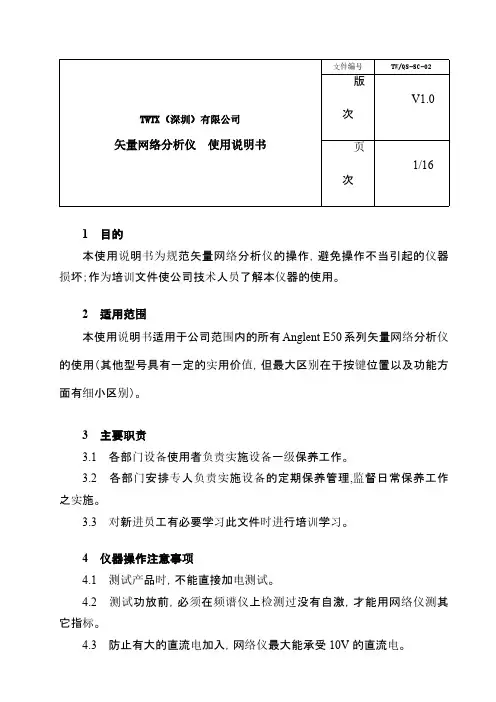

文件编号TW/QS-SC-02版
次V1.0
TWTX（深圳）有限公司
矢量网络分析仪 使用说明书页
次1/16
1 目的
本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器
损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围
本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪
的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方
面有细小区别）。
3 主要职责
3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作
之实施。3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项
4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其
它指标。4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm。
4.4.2 输入信号大于10dBm时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍
5.1 按键区域
1·ACTIVE CH/TRACE：活动通道区；
2·软驱；
3·RESPONSE：响应区；
4·NAVIGATION：导航区；
5·ENTRY：输入区；
6·STIMULVS：激励区；
7·MKR/ANALYIS：标定点/分析；
8·INSTRSTATE：设备状态区。 注：见“11 按键翻译”。
文
件编号TW/QS-
SC-02
版
次V1.0TWTX（深圳）有限公司
矢量网络分析仪 使用说明书
页
次2/1612
3
645
78软
U
5.2 显示区域
12345
T
r1S
11S
WR1．000/
Ref1.0
000
T
r2S
21L
ogmag10dB/
Ref0.0
0dB
T
r3S
22S
WR1．000/
Ref1.0
000
1．表示通道编号；
2．表示通道类型；
3．表示通道的格式；
网络分析仪组成框图
图1所示为网络分析仪内部组成框图。为完成被测件传输/反射特性测试，网络分析仪包含；
1．激励信号源；提供被测件激励输入信号
2．信号分离装置，含功分器和定向耦合器件，分别提取被测试件输入和反射信号。
3．接收机；对被测件的反射，传输，输入信号进行测试。
4．处理显示单元; 对测试结果进行处理和显示。
图1 网络分析仪组成框图
传输特性是被测件输出与输入激励的相对比值，网络分析仪要完成该项测试，需分别得到被测件输入激励信号和输出信号信息。
网络分析仪内部信号源负责产生满足测试频率和功率要求的激励信号，信号源输出通过功分器均分为两路信号，一路直接进入R接收机，另一路通过开关输入到被测件相应测试口，所以，R 接收机测试得到被测输入信号信息。
被测件输出信号进入网络分析仪B接收机，所以，B接收机测试得到被测件输出信号信息。B/R为被测试件正向传输特性。当完成反向测试测试时，需要网络分析仪内部开关控制信号流程。 图2 网络分析仪传输测试信号流程
反射特性是被测件反射与输入激励的相对比值，网络分析仪要完成该项测试，需分别得到被测件输入激励信号和测试端口反射信号。
网络分析仪内部信号源负责产生满足测试频率和功率要求的激励信号，信号源输出通过功分器均分为两路信号，一路直接进入R接收机，另一路通过开关输入到被测件相应测试口，所以，R 接收机测试得到被测输入信号信息。
激励信号输入到被测件后会发射反射，被测件端口反射信号与输入激励信号在相同物理路径上传播，定向耦合器负责把同个物理路径上相反方向传播的信号进行分离，提取反射信号信息，进入A接收机。
A/R 为被测试件端口反射特性。当需要测试另外端口反射特性时，需网络分析仪内部开关将激励信号转换到相应测试端口。 图3 网络分析仪反射测试信号流程
安捷伦网络分析仪使用手册
2 网络分析仪使用手册
目录
ACTIVE CH/TRACE
Block:
Channel Prev： 选择上一个通道
Channel Next： 选择下一个通道
Trace Prev： 选择上一个轨迹
Trace Next： 选择下一个轨迹
RESPONSE Block:
Channel Max: 通道最大化
Trace Max: 轨迹最大化
Meas: 设置S参数
Format: 设置格式
Scale: 设置比例尺
Display: 设置显示参数
Avg: 波形平整
Cal: 校准
STIMULUS Block:
Start: 设置频段起始位置
Stop: 设置频段截止位置
Center: 设置频段中心位置
Span: 设置频段范围
Sweep Setup: 扫描设置 Trigger: 触发
NAVIGATION Block:
Enter: 确定
ENTRY Block:
Entry off: 取消当前窗口 Back space: 退格键
Focus: 窗口切换键
+/-: 正负切换键
G/n, M/,k/m: 单位输入
INSTR STATE Block:
Macro Setup:
Macro Run:
Macro Break:
Save/Recall: 程序载入载 System: 系统功能键
Preset: 预设置键
MKR/ANALYSIS Block:
Marker: 标记键
Marker Search: 标记设置
3 Marker Fctn: 标记功能
Analysis: 分析
部分按键详细功能：
------------------------------------------------------------
GC/MSD气相质谱联用仪操作规程
一、开机
1、打开载气（He）钢瓶控制阀，设置分压阀压力至0.5MPa。
2、打开计算机，登录进入Windows XP系统。
3、打开GC、MSD主机电源，等待仪器自检完毕。
4、在桌面双击图标，进入MSD化学工作站。
5、查看仪器状态及真空泵运行状态。
5.1 在为MSD抽真空之前，请确保您的系统满足如下全部条件：
5.1.1 放空阀关闭（顺时针旋紧放空阀）
5.1.2 所有其他真空垫圈和配件均被放置和紧固好（前面板手紧螺母必须上
好，但不要太紧）
5.1.3 连接MSD到一个接地电源。
5.1.4 GC/MSD接口装入柱箱。
5.1.5 老化好的毛细管柱被装在GC进样口和GC/MSD接口上。
5.1.6 启动GC，但并不启动GC/MSD接口加热区域、进样口部件和色谱柱箱。
5.1.7 连接纯度至少为99.999%的载气到带有推荐的吸附阱的GC上。
5.1.8 如果使用氢气作载气，载气流必须是关闭的。
5.1.9 前置泵排气妥善排到室外。
5.2在开载气流之前禁止开任何加热区域。没有载气流，加热柱子，将导致柱
子的损坏。
二、调谐
调谐应在仪器至少开机2个小时后方可进行，若仪器长时间未开机，则建
议将此时间延长至4小时。
1、使用自动调谐：
1.1 自动调谐：在全扫描范围内的得到最大灵敏度。
1.2 标准谱图调谐：在全扫描范围内得到标准灵敏度。虽较自动调谐灵敏度
稍低，但与谱库中标准谱图的匹配度更高，适合与谱库检索和定性。
1.3 快速调谐：调谐质量轴、峰宽和EM电压，以得到最佳灵敏度和分辨，以
及精确测定质量数。当调谐的质量的同位素丰度在可接受的范围内，一般使用快速调谐做为日常调谐。
2、使用手动调谐：
手动调谐允许对话式的设置、修整某些参数，以便满足特殊分析的需要。用
手动调谐可达到比自动调谐更高的灵敏度。
三、GC配置编辑
1、自动进样器配置设定：
1.1进样量
