EoC技术在广电宽带接入网络中的应用

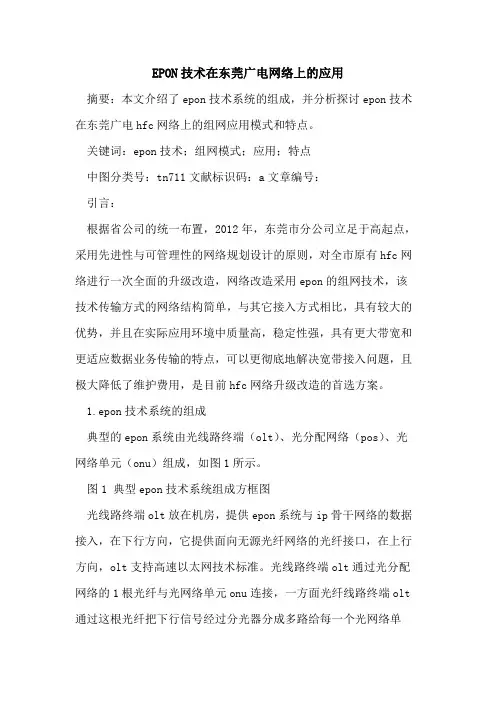

EPON技术在东莞广电网络上的应用

摘要：本文介绍了epon技术系统的组成，并分析探讨epon技术在东莞广电hfc网络上的组网应用模式和特点。

关键词：epon技术；组网模式；应用；特点

中图分类号：tn711文献标识码：a文章编号：

引言：

根据省公司的统一布置，2012年，东莞市分公司立足于高起点，采用先进性与可管理性的网络规划设计的原则，对全市原有hfc网络进行一次全面的升级改造，网络改造采用epon的组网技术，该技术传输方式的网络结构简单，与其它接入方式相比，具有较大的优势，并且在实际应用环境中质量高，稳定性强，具有更大带宽和更适应数据业务传输的特点，可以更彻底地解决宽带接入问题，且极大降低了维护费用，是目前hfc网络升级改造的首选方案。

1.epon技术系统的组成

典型的epon系统由光线路终端（olt）、光分配网络（pos）、光网络单元（onu）组成，如图1所示。

图1 典型epon技术系统组成方框图

光线路终端olt放在机房，提供epon系统与ip骨干网络的数据接入，在下行方向，它提供面向无源光纤网络的光纤接口，在上行方向，olt支持高速以太网技术标准。光线路终端olt通过光分配网络的1根光纤与光网络单元onu连接，一方面光纤线路终端olt通过这根光纤把下行信号经过分光器分成多路给每一个光网络单元onu，每个onu的上行的信号通过光耦合器合成1根光纤上传给olt；光网络单元onu放在用户端，epon中的onu主要采用以太网协议，在通信的过程中就不再需要协议转换，从而实现onu对用户数据的透明传送，从olt到onu之间可以实现高速的数据转发。onu输出的下行信号通过同轴电缆分配系统分配给用户，同时把各用户的上行信号进行汇聚，并通过光纤上传给olt；光分配网络包括光纤和分光器，是一个连接光线路终端olt和光网络单元omu的无源设备，分光器的功能是分发下行数据并耦合上行数据，光分配网络的拓扑结构也非常灵活，可以是星型或者树星型结构，并可以根据实际需要逐步扩容升级。

有线电视技术　成都广达有线电视接入网专栏　翦　蓐　．．　ｊ　｜　薯。臻簪　赫　强：誊　薯嚣罄　毫∞。　ＱｏＳ在广电网络ＰＯＮ＋ＥｏＣ系统【；】的应用　刘之成　高　慧　曾菊根　南昌广播电视网络传输中心　现阶段在ＩＰ网络中保障关键业务的技术是　ＱｏＳ，因此我们需要在建设的网络中部署相关的ＱｏＳ　保障。　１　ＰＯＮ＋ＥｏＣ系统ＱｏＳ的特点　在ＰＯＮ＋ＥｏＣ系统中，ＰＯＮ的组网是星型结构，　下行采用广播方式，上行采用ＴＤＭＡ方式进行数据的　传输，ＥｏＣ也是星型组网，在ＥｏＣ的局端上共享一个　上行带宽。在一个存在宽带上网、ＶＯＤ、ＶｏｌＰ三种业　务的网络中，宽带上网业务的一些应用程序，特别是　文件下载类的应用程序，对网络资源采用的是“尽最　大努力抢占”的方式工作，对网络带宽的占用极大，如　果不加限制再大的网络带宽也会被其耗尽。为了保证　在网络拥塞时ＶｏｌＰ和ＶＯＤ业务的用户体验，必须通　过ＱｏＳ技术对不同业务进行分类服务。　这里总结一下ＥｏＣ系统ＱｏＳ的特点：ＥｏＣ系统的　下行ＱｏＳ功能和性能尚可接受，但上行方向的ＱｏＳ　各种技术方案均未能完美地解决。要支持上述ｊ种业　务的开展，ＥｏＣ局端设备必须应至少支持按ＶＬＡＮ优　先级进行流分类，具备至少　个ＱｏＳ队列，队列调度　至少要支持严格优先级调度算法（ＳＰ）。下面的实施方　案正是在此假设的基础上进行的，方案如下：　（１）要实施分类服务，必须先确定报文分类的策　略。由于多业务网络中基于ＶＬＡＮ进行业务区分，ＱｏＳ　流分类应尽量采用ＶＬＡＮ号。对于仅支持ＶＬＡＮ标签　优先级进行流分类的系统，则采用优先级进行流分类。　（２）对运营商网络下行的报文在同轴口的出方向　实施ＱｏＳ。将Ｖｏｌｐ、ＶＯＤ、宽带上网的业务流的优先级　逐步降低，映射到同轴口出方向相应的队列，并将队　列调度设置为严格优先级算法（ｓＰ）。　（３）上行的报文配置端口入方向限流，限流配置　值根据各业务的特点确定：ＶｏｌＰ端口根据使用的语　音压缩编码设置为１０～１００ｋｂｐｓ；ＶＯＤ端口上行报文　流量极小，可以设置为５～１０ｋｂｐｓ；宽带Ｉ　网业务为了　限制ｐ２ｐ流量，可设置为用户分配的下行带宽的一　定比例，如４Ｍｂｐｓ的宽带可将端ｒ］限流值配置为　１～２Ｍｂｐｓ。通过此项配置，一方面可有效地限制来自　于用户端ｎ的攻击报文，保证网络的稳定；另一方面　由于上行报文的流量很小，不会造成局端设备同轴　口上行方向的拥塞，可以不再实施其它的ＱｏＳ措施；　第ｊ方面是回避了现在的ＥｏＣ系统上行报文ＱｏＳ的　缺陷。　２　ＱｏＳ规划建议　ＱｏＳ的规划也是在ＶＬＡＮ规划好的基础上，即根　据两种ＶＬＡＮ规划方案，对应有两种ＱｏＳ规划方案。　２．１　采用ＰＳＰＵＰＶ的ＱｏＳ方案　上网、语音、点播均规划为双层ＶＩ　ＡＮ的情况下　的ＱｏＳ流程如下：　（１）ＥｏＣ局端创建ＳＶＬＡＮ（属性为ｓｔａｃｋｉｎｇ，标识　ＯＬＴ＋ＰＯＮ口＋业务）。　（２）ＥｏＣ局端和终端创建一条端到端的业务流，　ＥｏＣ终端配置ＣＶＬＡＮ，标识业务，不同业务优先级不　同（１ｐ），ＳＰ调度。　２０１　３年第１　１期（总第２８７期）　责任编辑：王莹邮箱：７３４７７６９９３＠ｑｑ．ＣＯｒｎ

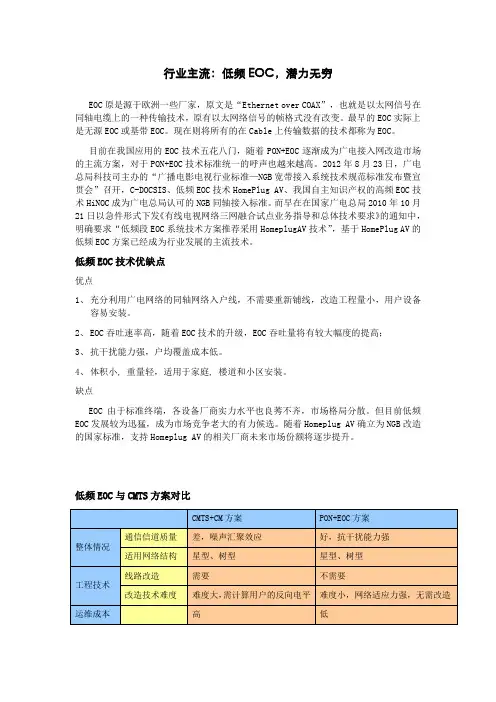

行业主流：低频EOC，潜力无穷

EOC原是源于欧洲一些厂家，原文是“Ethernet over COAX”，也就是以太网信号在同轴电缆上的一种传输技术，原有以太网络信号的帧格式没有改变。最早的EOC实际上是无源EOC或基带EOC。现在则将所有的在Cable上传输数据的技术都称为EOC。

目前在我国应用的EOC技术五花八门，随着PON+EOC逐渐成为广电接入网改造市场的主流方案，对于PON+EOC技术标准统一的呼声也越来越高。2012年8月23日，广电总局科技司主办的“广播电影电视行业标准—NGB宽带接入系统技术规范标准发布暨宣贯会”召开，C-DOCSIS、低频EOC技术HomePlug AV、我国自主知识产权的高频EOC技术HiNOC成为广电总局认可的NGB同轴接入标准。而早在在国家广电总局2010年10月21日以急件形式下发《有线电视网络三网融合试点业务指导和总体技术要求》的通知中，明确要求“低频段EOC系统技术方案推荐采用HomeplugAV技术”，基于HomePlug AV的低频EOC方案已经成为行业发展的主流技术。

低频EOC技术优缺点

优点

1、 充分利用广电网络的同轴网络入户线，不需要重新铺线，改造工程量小，用户设备容易安装。

2、 EOC吞吐速率高，随着EOC技术的升级，EOC吞吐量将有较大幅度的提高；

3、 抗干扰能力强，户均覆盖成本低。

4、 体积小, 重量轻，适用于家庭, 楼道和小区安装。

缺点

EOC由于标准终端，各设备厂商实力水平也良莠不齐，市场格局分散。但目前低频EOC发展较为迅猛，成为市场竞争老大的有力候选。随着Homeplug AV确立为NGB改造的国家标准，支持Homeplug AV的相关厂商未来市场份额将逐步提升。

低频EOC与CMTS方案对比

CMTS+CM方案 PON+EOC方案

整体情况 通信信道质量 差，噪声汇聚效应 好，抗干扰能力强

适用网络结构 星型、树型 星型、树型

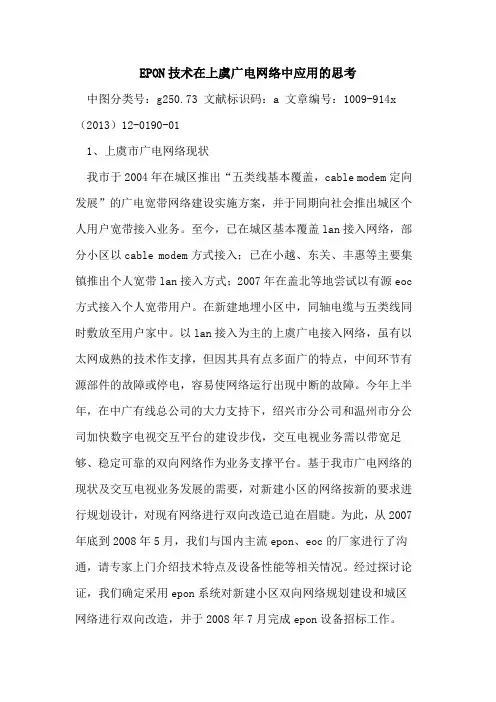

EPON技术在上虞广电网络中应用的思考

中图分类号：g250.73 文献标识码：a 文章编号：1009-914x（2013）12-0190-01

1、上虞市广电网络现状

我市于2004年在城区推出“五类线基本覆盖，cable modem定向发展”的广电宽带网络建设实施方案，并于同期向社会推出城区个人用户宽带接入业务。至今，已在城区基本覆盖lan接入网络，部分小区以cable modem方式接入；已在小越、东关、丰惠等主要集镇推出个人宽带lan接入方式；2007年在盖北等地尝试以有源eoc方式接入个人宽带用户。在新建地埋小区中，同轴电缆与五类线同时敷放至用户家中。以lan接入为主的上虞广电接入网络，虽有以太网成熟的技术作支撑，但因其具有点多面广的特点，中间环节有源部件的故障或停电，容易使网络运行出现中断的故障。今年上半年，在中广有线总公司的大力支持下，绍兴市分公司和温州市分公司加快数字电视交互平台的建设步伐，交互电视业务需以带宽足够、稳定可靠的双向网络作为业务支撑平台。基于我市广电网络的现状及交互电视业务发展的需要，对新建小区的网络按新的要求进行规划设计，对现有网络进行双向改造已迫在眉睫。为此，从2007年底到2008年5月，我们与国内主流epon、eoc的厂家进行了沟通，请专家上门介绍技术特点及设备性能等相关情况。经过探讨论证，我们确定采用epon系统对新建小区双向网络规划建设和城区网络进行双向改造，并于2008年7月完成epon设备招标工作。 2、epon技术的特点

作为ftth（光纤到户）的主要技术手段，可分为无源光网络（pon）和有源光网络（aon）两种技术，无源光网络又可分为gpon和epon两类，从芯片的成熟度、光器件的实现成本和厂商的支持程度，epon更为实用。epon使用单芯光纤，在一根光纤上传送上下行两个波长（上行波长1310nm，下行波长1490nm，还可在下行中迭加1550 nm传送电视信号）。epon网络由局端olt和用户端设备onu，otl既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口（pon接口）。otl放在中心机房，从otl到onu最大传输距离可达20km。从中心机房otl输出的pon（光信号）经过光纤网络及1：n无源光分路器后，到达终端设备onu，onu将光口信号转换成电信号，分别在以太网口、有线电视口、电话接口与相应用户终端设备相连接。
