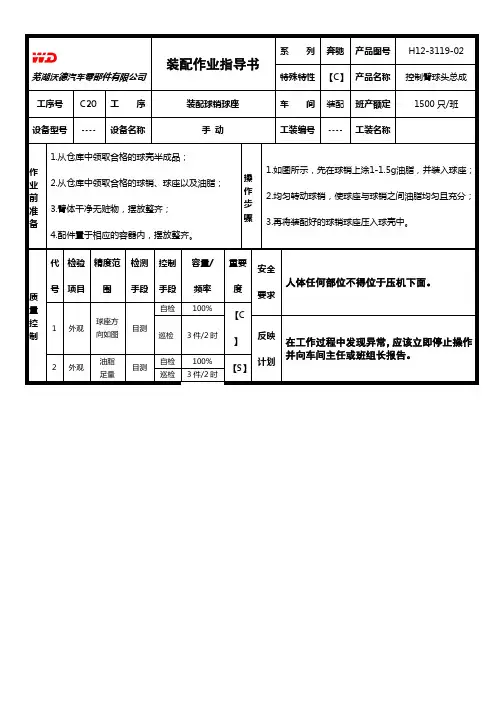

芜湖沃德汽车零部件有限公司 装配作业指导书 系 列 奔驰 产品图号 H12-3119-02

特殊特性 【C】 产品名称 控制臂球头总成

工序号 C20 工 序 装配球销球座 车 间 装配 班产额定 1500只/班

设备型号 ---- 设备名称 手 动 工装编号 ---- 工装名称

作 业

前

准 备 1.从仓库中领取合格的球壳半成品；

2.从仓库中领取合格的球销、球座以及油脂；

3.臂体干净无赃物，摆放整齐；

4.配件置于相应的容器内，摆放整齐。 操

作

步 骤 1.如图所示，先在球销上涂1-1.5g油脂，并装入球座；

2.均匀转动球销，使球座与球销之间油脂均匀且充分；

3.再将装配好的球销球座压入球壳中。

质

量

控 制 代号 检验项目 精度范围 检测手段 控制手段 容量/

频率 重要度 安全要求 人体任何部位不得位于压机下面。

1 外观 球座方向如图 目测 自检 100% 【C】 巡检 3件/2时 反映计划 在工作过程中发现异常，应该立即停止操作并向车间主任或班组长报告。 2 外观 油脂

足量 目测 自检 100% 【S】 巡检 3件/2时

装配前简图：

装配后简图：

1.球座球销之间油脂1-1.5g；

2.球销球座一并压入球壳中

3.球座开口方向如下图所示：

编 制 审 核 批 准

芜湖沃德汽车零部件有限公司 装配作业指导书 系 列 奔驰 产品图号 H12-3119-02

特殊特性 【B】 产品名称 控制臂球头总成

工序号 C30 工 序 旋铆 车 间 装配 班产额定 1500只/班

设备型号 ---- 设备名称 旋铆机 工装编号 ---- 工装名称

作 业

前

准 备 1.从仓库中领取合格的垫圈；

2.臂体干净无赃物，摆放整齐；

3.配件置于相应的容器内，摆放整齐。 操

作

步 骤 1.如图所示，旋铆牢固，无缝隙、裂纹、毛刺等；

工艺文件名称 线束装配及密封作业指导书

文件编号 班级：汽制121 学号：*********

编制 李晓康（手写） 校对

审核

会签

批准

河南机电高等专科学校汽车工程系

2016年 1 月 7 日

编 制 说 明

此工艺文件为通用文件，适用所有车型，分别对顶架线束，仪表主线束、油箱仓体线束、电瓶仓体线束，发动机仓体线束等的通用规范做了详细要求。在执行过程中，应严格遵循规范要求。若发现本工艺文件有不当之处或不完善没有描述清楚的地方，请及时与工艺处联系（电话3691099），以便及时修订。使其更好地指导生产。 特别要求：

一、 作业准备

1. 检查外协、外购件是否符合车型要求。

2.检查线束装配无漏缺件，插体无损坏件。

二、 注意事项

1. 所有线束要求布线整齐、固定牢固、不可有晃动悬垂、不可有干涉受力、不可有摩擦破损。为使线束布置得合理美观布线时可利用各种型号、大小的固定支架，线束敷设时要充分考虑各种电器元件和插接头的具体安装位置，同时要与车身结构相结合进行走线和预留线束的长度。对于车身上长出和不用的线束应折叠盘好，插接头密封保护，且不得在车身上有悬垂晃动、承载受力。线束的外护套不能出现波纹管断裂现象，否则必须进行包扎处理，包波纹管后用胶带或扎带扎紧。

2. 主线束与底盘线束的对接、顶架线束与主线束的对接、底盘线束与发动机线束的对接、顶架线束与后尾线束的对接、电控线束的诊断插口等必须要放在容易检修的地方。同时各种线束的插接头在线束捆扎固定时要放到维修人员方便操作的检修口附近。

3. 线束经过孔洞时，必须用穿线护套保护（若无合适的穿线护套可用波纹管或黑色橡胶替代，但要固定牢固不可使其脱落），穿过车身的孔洞，应加密封胶填满孔洞缝隙，以免灰尘进入车厢内部。线束过拐角边棱时应包橡胶皮或地板革保护，用地板革保护时，在外漏或打开舱门等容易看到的地方要用与其周围的颜色相同或相近的颜色。

文件编号：版本/版次：A/0适用机型页数1/1

编制：陈志芳审核：批准：日期：xxxx有限公司线 束 综 合 测 试 仪 作 业 指 导 书GS3-S5-05

（一）检查设备状况，设备良好后接通电源，检查刀口有无异物，按开机键开机

（七）取下良品线材放入良品置物筐内（二）检查所需检测线束对应的检测治具，插槽内PIN针是否变形，按learm键后显示空读状态（三）未存储点位的线束，插好治具连接待测线束，按model键进入设定截面，短断路、导通必须打钩，其余则按线束要求确定是否勾选

（四）按[Cond]键入导通测试条件（几欧）一般设为3或5欧，导通测试模式为“一般”，瞬间导通测试次数为0次，导通阻抗值调整正常状态为“0”线材归零“无”按SAVE+Enter键存档。（五）按Learn键学习资料，读出线材数量后，按SAVE,输入文档名按Enter键存档。按[EXIT]跳离主画面。按TEST键即可开始正常测试（六）测试状态下机器发出声响PASS绿灯亮起，同时屏幕上方显示PASS字样即判定为良品，否则即为不良品，不良品时机器伴随间断不良品提示音。

（八）若出现不良则根据提示及检查短断路表，确定不良原因（九）依据不良原因对不良品进行维修处理（十）已存储过对应文档的线束测试时调取相应的文档进行测试即可

注：实验温度较高，小心烫伤

文件名称：

线束生产控制作业指导书 文件编号：

TE02W—6002 版数：

第01版

页码：

1/4

泰科电子（苏州）有限公司

版数 年月日 变更理由 作成 审核 批准

01 06.09.07 新版发行 陈勇 丁荣勇

批准印

文件名称：

线束生产控制作业指导书 文件编号：

TE02W—6002 版数：

第01版

页码：

2/4

泰科电子（苏州）有限公司

1. 目的:

对线束工作流程进行有效的管理, 使线束生产能够顺利进行.

2. 责任部门

生产部线束课

3. 职责

线束课管理者负责对生产的安排即线束课人员的管理.

线束课物料员负责原材料的领取, 发放 .

线束课作业员负责设备的日常点检和生产

线束课技术员负责对对设备的修理, 维护及保养.

4. 相关文件

1) << 生产指令 >>

2) 相关作业生产记录

3) 相关生产作业指导书

5. 步骤

5.1 接单及生产指令的确认

线束课管理者收到<< 生产指令 >>后, 根据实际生产状况, 确认新订单信息, 如有异常及时通知生产计划, 确认OK后负责生产前的确认及安排, 其主要工作包括:

a. 确认上一订单是否结束

b. 核对新订单的信息

c. 安排生产, 并预算该定单的完成日期 .

5.2 生产前准备

5.2.1 线束课管理者将生产指令给线束课领班和物料员, 领班将对应的作业指导书更换到作业工序,

物料员按<< 生产指令 >> 及每天的实际生产能力计算出当天所需的材料数量后, 进行材料的领取, 并做好相关记录.

5.2.2 线束课技术员负责对设备的确认, 线束课的领班提前安排人员及准备生产记录相关表格.

5.2.3 确认以上OK 后, 线束课物料员根据作业指导书上的要求进行对原材料发放工作, 并记录到<>, 应详细记录到发放材料的时间.

5.3 首件检查

每天生产前由作业员进行首件作业, 由品质进行确认合格后并记录到首件确认单上, 才可以进 文件名称：
