钢筋计算公式总结（个人总结）
一、框架梁
（一）首跨钢筋计算
1、上部贯通筋：
上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚
固值
2、端支座负筋：
端支座负筋长度：
第一排为Ln/3＋端支座锚固值；
第二排为Ln/4＋端支座锚固值。
3、下部钢筋：
下部钢筋长度＝净跨长＋左右支座锚固值
注：以上三种钢筋的支座锚固判断：
（1）支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc
＋5d}。
（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯
锚，取Max{Lae，支座宽度-保护层+15d}。
（3）钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}。
4、腰筋：
构造钢筋：构造钢筋长度＝净跨长＋2×15d；
抗扭钢筋：算法同贯通钢筋。
5、拉筋：
（1）拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩
值）＋2d；
（2）拉筋根数：
（1）如果我们没有在平法输入中给定拉筋的布筋间距，那么拉
筋的根数＝（箍筋根数/2）×（构造筋根数/2）；
（2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度
/布筋间距。
6、箍筋：
（1）箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×
11.9d＋8d
（2）箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密
区长度/非加密区间距－1）+1
注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，
我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径
值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，
所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算
时增加了2d，箍筋计算时增加了8d。
7、吊筋：
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm夹角=60°，≤800mm夹角=45°
（二）中跨钢筋计算
中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3
第二排为Ln/4＋中间支座值＋Ln/4
注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长
.

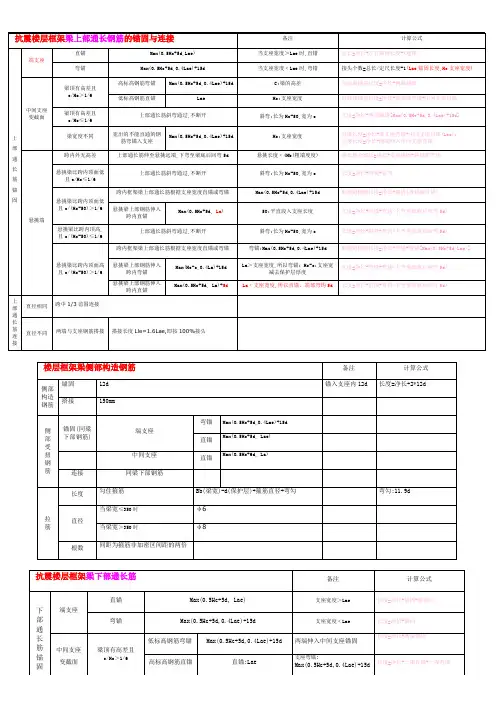

. 抗震楼层框架梁上部通长钢筋的锚固与连接 备注 计算公式
上部通长筋锚固 端支座 直锚 Max(0.5Hc+5d,Lae) 当支座宽度＞Lae时,直错 总长=净长+左右锚固长度+(连接)
弯锚 Max(0.5Hc+5d,0.4Lae)+15d 当支座宽度﹤Lae时,弯错 接头个数=总长/定尺长度-1(Lae锚固长度,Hc支座宽度)
中间支座变截面 梁顶有高差且
c/Hc＞1/6 高标高钢筋弯锚 Max(0.5Hc+5d,0.4Lae)+15d C:梁的高差 高标高钢筋长度=净长+两端锚固
低标高钢筋直锚 Lae Hc:支座宽度 低标高钢筋长度=净长+端支座弯锚+中间支座直锚
梁顶有高差且
c/Hc≤1/6 上部通长筋斜弯通过,不断开 斜弯:长为Hc-50,宽为c 长度=净长+两端锚固[Max(0.5Hc+5d,0.4Lae)+15d]
梁宽度不同 宽出的不能直通的钢筋弯锚入支座 Max(0.5Hc+5d,0.4Lae)+15d Hc:支座宽度 窄梁长度=净长+端支座弯锚+中间支座直锚(Lae);
宽梁长度=净长+两端伸入中间支座弯锚
悬挑端 跨内外无高差 上部通长筋伸至悬挑远端,下弯至梁底后回弯5d 悬挑长度﹤4Hb(粗端度度) 通长筋合部长=净长+支座锚固+悬挑端弯钩
悬挑梁比跨内顶面低且c/Hc≤1/6 上部通长筋斜弯通过,不断开 斜弯:长为Hc-50,宽为c 长度=净长+弯钩+斜弯
悬挑梁比跨内顶面低且c/(Hc-50)＞1/6 跨内框架梁上部通长筋根据支座宽度直锚或弯锚 Max(0.5Hc+5d,0.4Lae)+15d 框架梁钢筋长度=净长+锚固(直锚或弯锚)
悬挑梁上部钢筋伸入跨内直锚 Max(0.5Hc+5d, La) 50:平直段入支座长度 长度=净长+直锚+弯钩(下弯至梁底后回弯5d)
悬挑梁比跨内顶高,且c/(Hc-50)≤1/6 上部通长筋斜弯通过,不断开 斜弯:长为Hc-50,宽为c 长度=净长+斜弯+弯钩(下弯至梁底后回弯5d)
梁钢筋计算公式
一、框架梁上部钢筋计算
钢筋部位及其名称 计算公式 说明 附图
上部通长筋 长度＝各跨长之和L净长-左支座内侧a2－右支座内侧a3+左锚固 03G101－1P54抗震楼层框架梁KL纵向钢筋构造
GB50010-2002P186图10.4.1梁上部纵向钢筋在框架梁中间层端节点内的锚固
注：如果存在搭接情况，还需要把搭接长度加进去 图49
左、右支座锚固长度的取值判断：
当hc－保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc+5d)
当hc－保护层(直锚长度) ≤ LaE时,必须弯锚，这时有以下几种算法：
算法1：hc－保护层+15d
算法2：取0.4LaE+15d
算法3：取Max(LaE ,hc－保护层+15d)
算法4：取Max(LaE ,0.4LaE+15d)
（图49）
当纵向钢筋弯锚时锚固长度最终取值：（图50）
根据《混凝土结构设计规范》(GB50010-2002 P186-189、306-307)中第10.4.1条中不难得出，当梁上部纵向钢筋弯锚时，梁上部纵向筋在框架梁中间层端节点内的锚固为：hc－保护层+15d较为合理。
（图50）
钢筋部位及其名称 计算公式 说明 附图
端支座负筋 第一排钢筋长度＝本跨净跨长/3+锚固； 03G101－1P54抗震楼层框架梁KL纵向钢筋构造
注：1、锚固同梁上部贯通筋端锚固；
2、当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。 图51
第二排钢筋长度＝本跨净跨长/4+锚固；
中间支座负筋 第一排钢筋长度＝2*Ln/3+支座宽度；
第二排钢筋长度＝2*Ln/4+支座宽度； 03G101－1P54抗震楼层框架梁KL纵向钢筋构造
注：Ln为相邻梁跨大跨的净跨长
架立筋 长度＝本跨净跨长－左侧负筋伸入长度－右侧负筋伸入长度+2*搭接注：当梁上部既有贯通筋又有架立筋时，搭接长度为150mm
（图51）
二、框架梁下部钢筋计算
。 1 手工计算钢筋公式大全
第一章 梁
第一节 框架梁
一、首跨钢筋的计算
1、上部贯通筋
上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
端支座负筋长度：第一排为Ln/3＋端支座锚固值；
第二排为Ln/4＋端支座锚固值
3、下部钢筋
下部钢筋长度＝净跨长＋左右支座锚固值
注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？
现在我们来总结一下以上三类钢筋的支座锚固判断问题：
支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }
4、腰筋
构造钢筋：构造钢筋长度＝净跨长＋2×15d
抗扭钢筋：算法同贯通钢筋
。 2 5、拉筋
拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋
箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d
箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1
注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示）
