实验六 验证机械能守恒定律1．实验目的验证机械能守恒定律． 2．实验原理(如图1所示)通过实验，求出做自由落体运动物体的重力势能的减少量和对应过程动能的增加量，在实验误差允许范围内，若二者相等，说明机械能守恒，从而验证机械能守恒定律．图13．实验器材打点计时器、交流电源、纸带、复写纸、重物、刻度尺、铁架台(带铁夹)、导线． 4．实验步骤(1)安装器材：将打点计时器固定在铁架台上，用导线将打点计时器与电源相连． (2)打纸带用手竖直提起纸带，使重物停靠在打点计时器下方附近，先接通电源，再松开纸带，让重物自由下落，打点计时器就在纸带上打出一系列的点，取下纸带，换上新的纸带重打几条(3～5条)纸带．(3)选纸带：分两种情况说明①若选第1点O 到下落到某一点的过程，即用mgh ＝12mv 2来验证，应选点迹清晰，且第1、2两点间距离接近2mm 的纸带(电源频率为50Hz)．②用12mv B 2－12mv A 2＝mg Δh 验证时，由于重力势能的相对性，处理纸带时选择适当的点为基准点即可． 5．实验结论在误差允许的范围内，自由落体运动过程机械能守恒． 1．误差分析(1)测量误差：减小测量误差的方法，一是测下落距离时都从0点量起，一次将各打点对应下落高度测量完，二是多测几次取平均值．(2)系统误差：由于重物和纸带下落过程中要克服阻力做功，故动能的增加量ΔE k ＝12mv n 2必定稍小于重力势能的减少量ΔE p ＝mgh n ，改进办法是调整安装的器材，尽可能地减小阻力．2．注意事项(1)打点计时器要竖直：安装打点计时器时要竖直架稳，使其两限位孔在同一竖直线上，以减少摩擦阻力．(2)重物应选用质量大、体积小、密度大的材料．(3)应先接通电源，让打点计时器正常工作，后松开纸带让重物下落． (4)测长度，算速度：某时刻的瞬时速度的计算应用v n ＝h n ＋1－h n －12T，不能用v n ＝2gh n 或v n＝gt 来计算． 3．验证方案方案一：利用起始点和第n 点计算代入mgh n 和12mv n 2，如果在实验误差允许的范围内，mgh n 和12mv n 2相等，则验证了机械能守恒定律．方案二：任取两点计算(1)任取两点A 、B ，测出h AB ，算出mgh AB . (2)算出12mv B 2－12mv A 2的值．(3)在实验误差允许的范围内，若mgh AB ＝12mv B 2－12mv A 2，则验证了机械能守恒定律．方案三：图像法从纸带上选取多个点，测量从第一点到其余各点的下落高度h ，并计算各点速度的平方v 2，然后以12v 2为纵轴，以h 为横轴，根据实验数据作出12v 2－h 图像．若在误差允许的范围内图像是一条过原点且斜率为g 的直线，则验证了机械能守恒定律．命题点一 教材原型实验例1 (2018·广东省湛江市第二次模拟)如图2所示，打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置验证机械能守恒定律．该装置中的打点计时器所接交流电源频率是50Hz.图2(1)对于该实验，下列操作中对减小实验误差有利的是________． A ．精确测量出重物的质量 B ．两限位孔在同一竖直线上C ．重物选用质量和密度较大的金属锤D ．释放重物前，重物离打点计时器下端远些(2)按正确操作得到了一条完整的纸带，由于纸带较长，图中有部分未画出，如图3所示．纸带上各点是打点计时器打出的计时点，其中O 点为纸带上打出的第一个点．图3①重物下落高度应从纸带上计时点间的距离直接测出，下列测量值能完成验证机械能守恒定律的选项有________． A ．OA 、OB 和OG 的长度 B ．OE 、DE 和EF 的长度 C ．BD 、BF 和EG 的长度 D ．AC 、BF 和EG 的长度②用刻度尺测得图中AB 的距离是1.76cm ，FG 的距离是3.71cm ，则可得当地的重力加速度是________m/s 2.(计算结果保留三位有效数字) 答案 (1)BC (2)①BD ②9.75解析 (1)因为在实验中比较的是mgh 、12mv 2的大小关系，故m 可约去，不需要测量重物的质量，对减小实验误差没有影响，故A 错误．为了减小纸带与限位孔之间的摩擦，实验装置中两限位孔必须在同一竖直线上，从而减小实验误差，故B 正确．实验供选择的重物应该选相对质量较大、体积较小的物体，这样能减少摩擦阻力的影响，从而减小实验误差，故C 正确．释放重物前，为更有效地利用纸带，重物离打点计时器下端近些，故D 错误． (2)①当知道OA 、OB 和OG 的长度时，无法算出任何一点的速度，故A 不符合题意；当知道OE 、DE 和EF 的长度时，利用DE 和EF 的长度可以求出E 点的速度，从而求出O 点到E 点的动能变化量，知道OE 的长度，可以求出O 点到E 点重力势能的变化量，可以验证机械能守恒，故B 符合题意；当知道BD 、BF 和EG 的长度时，由BD 、BF 的长度可以求出E 点的速度，但无法求出G 点的速度，故无法求出E 点到G 点的动能变化量，故C 不符合题意；当知道AC 、BF 和EG 的长度时，可以分别求出B 点和F 点的速度，从而求B 到F 点的动能变化量，知道BF 的长度，可以求出B 点到F 点重力势能的变化量，可以验证机械能守恒，故D 符合题意．②根据Δh ＝gt 2，解得g ＝FG －AB 5T 2＝3.71－1.765×0.022×10－2m/s 2＝9.75 m/s 2. 变式1 某同学利用竖直上抛小球的频闪照片验证机械能守恒定律，频闪仪每隔0.05s 闪光一次，如图4所标数据为实际距离，该同学通过计算得到不同时刻的速度如下表．(当地重力加速度取9.8m/s 2，小球质量m ＝0.2kg ，结果保留3位有效数字)图4时刻 t 2t 3t 4t 5速度(m·s －1)4.994.483.98(1)由频闪照片上的数据计算t 5时刻小球的速度v 5＝________m/s ；(2)从t 2到t 5时间内，重力势能的增加量ΔE p ＝____J ，动能的减少量ΔE k ＝________J ； (3)在误差允许的范围内，若ΔE p 与ΔE k 近似相等，即验证了机械能守恒定律．由上述计算得ΔE p ________(选填“>”“<”或“＝”)ΔE k ，造成这种结果的主要原因是_________________________________________________________________________________. 答案 (1)3.48 (2)1.24 1.28 (3)< 存在空气阻力 解析 (1)v 5＝16.14＋18.662×0.05×10－2m/s ＝3.48 m/s.(2)重力势能的增加量ΔE p ≈mg Δh ，代入数据可得ΔE p ≈1.24J，动能减少量为ΔE k ≈12mv 22－12mv 52，代入数据可得ΔE k ≈1.28J. (3)由计算可得ΔE p <ΔE k ，主要是由于存在空气阻力．命题点二 实验创新类型1 实验装置的创新例2 (2018·广东省东莞市上学期期末质检)某同学利用如图5甲所示的气垫导轨装置验证系统机械能守恒，在气垫导轨上安装了两个光电门1、2，滑块上固定一遮光条，滑块用细线绕过定滑轮与钩码相连．图5(1)用10分度游标卡尺测量遮光条宽度d 如图乙所示，遮光条宽度d ＝________mm. (2)实验时要调整气垫导轨水平，不挂钩码和细线，接通气源，轻推滑块从轨道右端向左运动的过程中，发现遮光条通过光电门2的时间大于通过光电门1的时间．以下能够达到调整气垫导轨水平的措施是________(选填相应选项前的符号) A ．调节旋钮P 使轨道左端升高一些 B ．遮光条的宽度增大一些 C ．滑块的质量增大一些D ．气源的供气量增大一些(3)调整气垫导轨水平后，挂上细线和钩码进行实验，测出光电门1、2间的距离L .遮光条的宽度d ，滑块和遮光条的总质量M ，钩码质量m .由数字计时器读出遮光条通过光电门1、2的时间t 1、t 2，则遮光条通过光电门1时的瞬时速度的表达式v 1＝________；验证系统机械能守恒定律成立的表达式是________(用题中的字母表示，当地重力加速度为g )． 答案 (1)3.8 (2)A(3)d t 1 mgL ＝12(M ＋m )⎝ ⎛⎭⎪⎫d t 12－12(M ＋m )⎝ ⎛⎭⎪⎫d t 22解析 (1)游标卡尺读数为3mm ＋8×0.1mm＝3.8mm.(2)遮光条通过光电门1的时间小于通过光电门2的时间．滑块做加速运动，也就是左端低，右端高．能够达到调整气垫导轨水平的措施是调节旋钮P 使轨道左端升高一些，故答案是A.(3)遮光条通过光电门1时的瞬时速度的表达式v 1＝dt 1，遮光条通过光电门2时的瞬时速度的表达式v 2＝d t 2，滑块从光电门2运动到光电门1的过程中，滑块和遮光条及钩码整体动能的增加量是12(M ＋m )⎝ ⎛⎭⎪⎫d t 12－12(M ＋m )⎝ ⎛⎭⎪⎫d t 22滑块从光电门2运动到光电1的过程中，钩码重力势能的减少量是mgL 验证系统机械能守恒定律成立的表达式是mgL ＝12(M ＋m )⎝ ⎛⎭⎪⎫d t 12－12(M ＋m )⎝ ⎛⎭⎪⎫d t 22.类型2 实验方案的创新例3 利用气垫导轨验证机械能守恒定律，实验装置如图6甲所示，水平桌面上固定一倾斜的气垫导轨，导轨上A 点处有一带长方形遮光片的滑块，其总质量为M ，左端由跨过轻质光滑定滑轮的细绳和一质量为m 的小球相连；遮光片两条长边与导轨垂直，导轨上B 点有一光电门，可以测量遮光片经过光电门时的挡光时间t ，用d 表示A 点到光电门B 处的距离，b 表示遮光片的宽度，将遮光片通过光电门的平均速度看做滑块通过B 点时的瞬时速度，实验时滑块在A 处由静止开始运动．图6(1)某次实验测得倾角θ＝30°，重力加速度用g 表示，滑块从A 处到达B 处时m 和M 组成的系统动能增加量可表示为ΔE k ＝_________，系统的重力势能减少量可表示为ΔE p ＝________，在误差允许的范围内，若ΔE k ＝ΔE p ，则可认为系统的机械能守恒．(用题中字母表示)(2)在上述实验中，某同学改变A 、B 间的距离，作出的v 2－d 图像如图乙所示，并测得M ＝m ，则重力加速度g ＝________m/s 2.答案 (1)M ＋m b 22t 2(m －M 2)gd (2)9.6 解析 (1)系统动能增加量可表示为ΔE k ＝12(M ＋m )v B 2＝M ＋m b 22t 2，系统的重力势能减少量可表示为ΔE p ＝mgd －Mgd sin30°＝(m －M2)gd . (2)根据机械能守恒可得(m －M2)gd ＝12(M ＋m )v 2，即g ＝2v 2d ，代入数据得g ＝9.6m/s 2.变式2 用如图7甲所示的实验装置验证m 1、m 2组成的系统机械能守恒．m 2从高处由静止开始下落，m 1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．如图乙给出的是实验中获取的一条纸带，0是打下的第一个点，每相邻两计数点间还有4个点(图中未标出)，所用电源的频率为50Hz.已知m 1＝50g 、m 2＝150g ．则：(结果均保留两位有效数字)图7(1)在纸带上打下计数点5时的速度v 5＝________m/s ；(2)在打下0点到打下计数点5的过程中系统动能的增加量ΔE k ＝________J ，系统重力势能的减少量ΔE p ＝________J ；(当地的重力加速度g 取10m/s 2)(3)若某同学作出12v 2－h 图像如图丙所示，则当地的重力加速度g ＝________m/s 2.答案 (1)2.4 (2)0.58 0.60 (3)9.7解析 (1)v 5＝21.60＋26.40×10－20.1×2m/s ＝2.4 m/s.(2)ΔE k ＝12(m 1＋m 2)v 52－0≈0.58J，ΔE p ＝m 2gh 5－m 1gh 5＝0.60J.(3)由(m 2－m 1)gh ＝12(m 1＋m 2)v 2，知v 22＝m 2－m 1gh m 1＋m 2，即图线的斜率k ＝m 2－m 1g m 1＋m 2＝5.821.20m/s 2，解得g ＝9.7m/s 2.命题点三 实验拓展——探究弹簧的弹性势能例4 (2018·河南省洛阳市上学期期中)某实验小组利用如图8甲所示的实验装置，探究轻质弹簧的弹性势能与形变量的关系，光滑水平桌面距地面高为h ，一轻质弹簧左端固定，右端与质量为m 的小钢球接触，弹簧处于原长时，将小球向左推，压缩弹簧一段距离后由静止释放，在弹簧弹力的作用下，小球从桌子边缘水平飞出，小球落到位于水平地面的复写纸上，从而在复写纸下方的白纸P 点留下痕迹．(已知重力加速度为g )图8(1)实验测得小球的落点P 到O 点的距离为l ，那么由理论分析得到小球释放前压缩弹簧的弹性势能E p 与h 、l 、mg 之间的关系式为________________；(2)改变弹簧压缩量进行多次实验，测量数据如下表所示，请在图乙坐标纸上作出x －l 图像.p x 之间的关系式为________．答案 (1)E p ＝mgl 24h(2)见解析图(3)x ＝0.04l E p ＝625mgx24h解析 (1)小球从桌子边缘水平飞出，做平抛运动，有h ＝12gt 2，l ＝v 0t ；将小球向左推压缩弹簧，由机械能守恒可得E p ＝12mv 02，联立得E p ＝mgl 24h；(2)根据给出的数据利用描点法可得出对应的图像如图所示(3)由图像得出x 与l 的关系式为x ＝0.04l ，由实验得到弹簧弹性势能E p 与弹簧压缩量x 之间的关系式为E p ＝mgl 24h ＝625mgx 24h.。
第二十讲 实验六：探究向心力大小与半径、角速度和质量的关系1.实验仪器向心力演示器2.实验思路采用控制变量法(1)在小球的质量和角速度不变的条件下，改变小球做圆周运动的半径。
(2)在小球的质量和圆周运动的半径不变的条件下，改变小球的角速度。
(3)换用不同质量的小球，在角速度和半径不变的条件下，重复上述操作。
3.数据处理：分别作出F n －ω2、F n －r 、F n －m 的图像。
4.实验结论(1)在质量和半径一定的情况下，向心力的大小与角速度的平方成______。
(2)在质量和角速度一定的情况下，向心力的大小与半径成______。
(3)在半径和角速度一定的情况下，向心力的大小与质量成______。
正比正比正比考点一 定性探究影响向心力大小的因素【典例1】 (2020·山东邹城市一中月考)如图所示，同学们分小组探究影响向心力大小的因素。
同学们用细绳系一个小沙袋在空气中甩动，使小沙袋在水平面内做圆周运动，来感受向心力。
(1)下列说法中正确的是________。
A.保持质量、绳长不变，增大转速，绳对手的拉力将不变B.保持质量、绳长不变，增大转速，绳对手的拉力将增大C.保持质量、角速度不变，增大绳长，绳对手的拉力将不变D.保持质量、角速度不变，增大绳长，绳对手的拉力将增大(2)如图，绳上离小沙袋重心40 cm处打一个绳结A, 80 cm处打一个绳结B，学习小组中一位同学用手表计时，另一位同学操作，其余同学记录实验数据：操作一：手握绳结A，使小沙袋在水平方向每秒运动1周，体会向心力的大小。
操作二：手握绳结B，使小沙袋在水平方向每秒运动1周，体会向心力的大小。
操作三：手握绳结A，使小沙袋在水平方向每秒运动2周，体会向心力的大小。
操作四：手握绳结A，再向小沙袋中添加少量沙子，使小沙袋在水平方向每秒运动1周，体会向心力的大小。
操作二与一相比较：质量、角速度相同，向心力的大小与转动________有关；操作三与一相比较：质量、半径相同，向心力的大小与________有关；操作四与一相比较：角速度、半径相同，向心力大小与________有关。

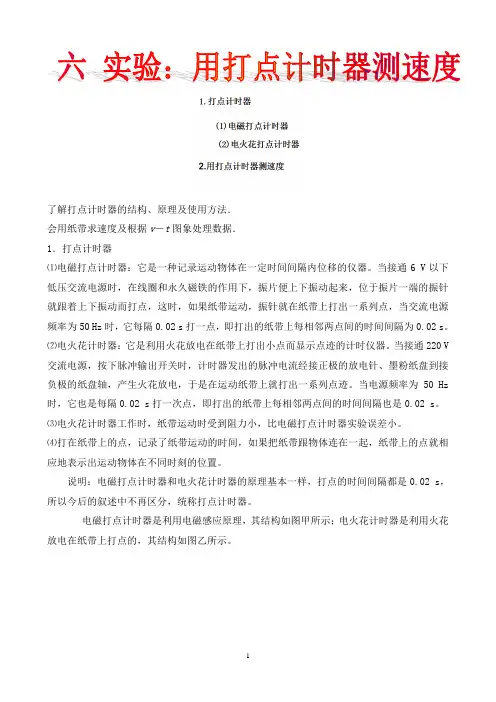

了解打点计时器的结构、原理及使用方法．会用纸带求速度及根据v－t图象处理数据．1．打点计时器⑴电磁打点计时器：它是一种记录运动物体在一定时间间隔内位移的仪器。
当接通6 V以下低压交流电源时，在线圈和永久磁铁的作用下，振片便上下振动起来，位于振片一端的振针就跟着上下振动而打点，这时，如果纸带运动，振针就在纸带上打出一系列点，当交流电源频率为50 Hz时，它每隔0.02 s打一点，即打出的纸带上每相邻两点间的时间间隔为0.02 s。
⑵电火花计时器：它是利用火花放电在纸带上打出小点而显示点迹的计时仪器。
当接通220 V 交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在运动纸带上就打出一系列点迹。
当电源频率为50 Hz 时，它也是每隔0.02 s打一次点，即打出的纸带上每相邻两点间的时间间隔也是0.02 s。
⑶电火花计时器工作时，纸带运动时受到阻力小，比电磁打点计时器实验误差小。
⑷打在纸带上的点，记录了纸带运动的时间，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置。
说明：电磁打点计时器和电火花计时器的原理基本一样，打点的时间间隔都是0.02 s，所以今后的叙述中不再区分，统称打点计时器。
电磁打点计时器是利用电磁感应原理，其结构如图甲所示；电火花计时器是利用火花放电在纸带上打点的，其结构如图乙所示。
2．原理及使用电火花计时器 电磁打点计时器 工作电压 220 V 交流电 6 V 交流电 打点方式 周期性产生电火花振针周期性上下振动测量速度的原理跟运动物体边在一起的纸带上打出的点记录了物体在不同时刻的位置，用刻度尺测出两个计数点间的位移△x 。
打两个点的时间可用s n t 02.0)1(⨯-=∆求得，则平均速度tx v ∆∆=，当△t 很短时，可以认为tx ∆∆为t 时刻的瞬时速度。
【实验器材】打点计时器、学生电源、刻度尺、纸带、复写纸、导线、坐标纸．【实验步骤】1．把电磁打点计时器固定在桌子上，纸带穿过限位孔，把复写纸套在定位轴上，并且压在纸带上面．2．把电磁打点计时器的两个接线柱接到6 V 的低压交流电源上．3．接通电源开关，用手水平拉动纸带，使它在水平方向上运动，纸带上就打下一系列点． 4．取下纸带，从能看得清的某个点开始，往后数出若干个点，如果共有n 个点，那么n 个点的间隔数为n －1个，则纸带的运动时间Δt ＝(n －1)×0.02 s.5．用刻度尺测量出从开始计数的点到最后的点间的距离Δx .6、利用公式tx v ∆∆=-计算出纸带在这段时间内的平均速度。
