基础钢筋工程技术交底

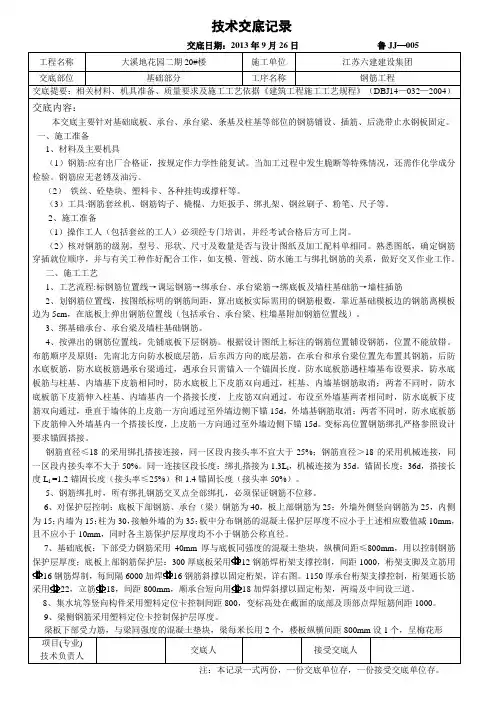

技术交底记录

交底日期：2013年9月26日 鲁JJ—005

工程名称 大溪地花园二期20#楼 施工单位 江苏六建建设集团

交底部位 基础部分 工序名称 钢筋工程

交底提要：相关材料、机具准备、质量要求及施工工艺依据《建筑工程施工工艺规程》（DBJ14—032—2004）

交底内容：

本交底主要针对基础底板、承台、承台梁、条基及柱基等部位的钢筋铺设、插筋、后浇带止水钢板固定。

一、施工准备

1、材料及主要机具

（1）钢筋:应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。

（2） 铁丝、砼垫块、塑料卡、各种挂钩或撑杆等。

（3）工具:钢筋套丝机、钢筋钩子、橇棍、力矩扳手、绑扎架、钢丝刷子、粉笔、尺子等。

2、施工准备

（1）操作工人（包括套丝的工人）必须经专门培训，并经考试合格后方可上岗。

（2）核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，做好交叉作业工作。

二、施工工艺

1、工艺流程:标钢筋位置线→调运钢筋→绑承台、承台梁筋→绑底板及墙柱基础筋→墙柱插筋

2、划钢筋位置线，按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，靠近基础模板边的钢筋离模板边为5cm，在底板上弹出钢筋位置线（包括承台、承台梁、柱墙基附加钢筋位置线）。

3、绑基础承台、承台梁及墙柱基础钢筋。

4、按弹出的钢筋位置线，先铺底板下层钢筋。根据设计图纸上标注的钢筋位置铺设钢筋，位置不能放错。布筋顺序及原则：先南北方向防水板底层筋，后东西方向的底层筋，在承台和承台梁位置先布置其钢筋，后防水底板筋，防水底板筋遇承台梁通过，遇承台只需锚入一个锚固长度。防水底板筋遇柱墙基布设要求，防水底板筋与柱基、内墙基下皮筋相同时，防水底板上下皮筋双向通过，柱基、内墙基钢筋取消；两者不同时，防水底板筋下皮筋伸入柱基、内墙基内一个搭接长度，上皮筋双向通过。布设至外墙基两者相同时，防水底板下皮筋双向通过，垂直于墙体的上皮筋一方向通过至外墙边侧下锚15d，外墙基钢筋取消；两者不同时，防水底板筋下皮筋伸入外墙基内一个搭接长度，上皮筋一方向通过至外墙边侧下锚15d。变标高位置钢筋绑扎严格参照设计要求锚固搭接。

技术交底记录

1.《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》

(11G101-1) 2.《钢筋机械连接通用技术规程》(JGJ107-2010)

3.《钢筋焊接及验收规程》(JGJ18-2012)

（1）成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。

（2）绑扎铁丝

（3）垫块（按各部位保护层的厚度选用水泥砂浆垫块或塑料垫（卡）块）

（4）绑扎后堆放整齐，有腐蚀应清理干净；钢筋马櫈（钢筋支架）保护层 用垫块或塑料卡等准备停当。

（5）熟悉图纸对照钢筋规格型号数量是否正确。

（6）模板已验，模板内杂物清除。

1.采用HPB300热轧螺纹钢筋、HRB335螺纹钢筋、HRB400螺纹钢筋。

1.机具准备:调直机、剥肋滚轧直螺纹加工机、弯曲机、切断机、电焊机等

2.其它施工用具和器具准备：钢筋勾子、钢筋扳子、绑扎架、钢丝刷、粉笔、盒尺、小白线、粉包等。

1.钢筋放样、制作2.基础钢筋绑扎3.墙筋绑扎4.梁板钢筋绑扎5.预检6.隐蔽验收 三、材料要求

四、主要机具

五、人员配备

六、作业条件

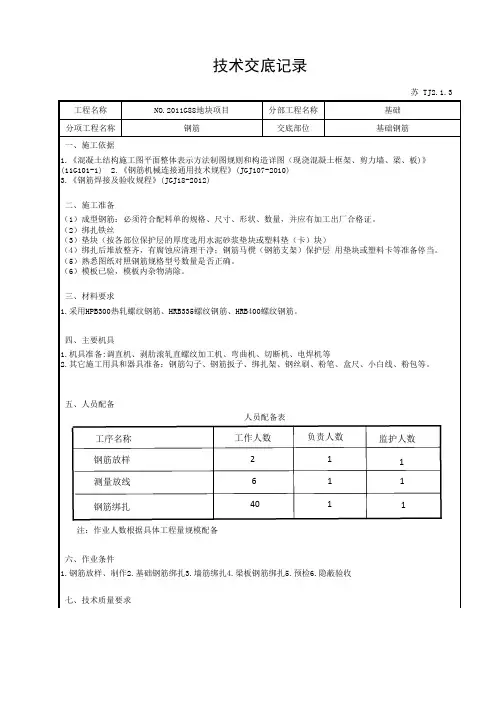

七、技术质量要求分项工程名称钢筋交底部位基础钢筋

一、施工依据

二、施工准备苏 TJ2.1.3

工程名称NO.2011G88地块项目分部工程名称基础

人员配备表

钢筋放样

测量放线

钢筋绑扎2

6

4011

11

11工序名称工作人数负责人数监护人数

1

1

1

注：作业人数根据具体工程量规模配备（一）质量标准

1.主控项目

（1） 钢筋品种，质量必须符合设计及有关规范要求。

（2） 钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符 合设计和规范规定。

（3） 带有颗粒和片状老锈经除锈仍有麻点的钢筋，严禁按原规格使 用。钢筋表面要保持清洁。

2.基本项目

（1） 缺扣、松扣的数量不超过绑扎数值１０％，且不应集中

（2） 弯钩的朝向应正确，绑扎接头搭接长度应符合规定。

（3） 箍筋间距数量应符合要求，弯钩135°弯钩平直长度10d。

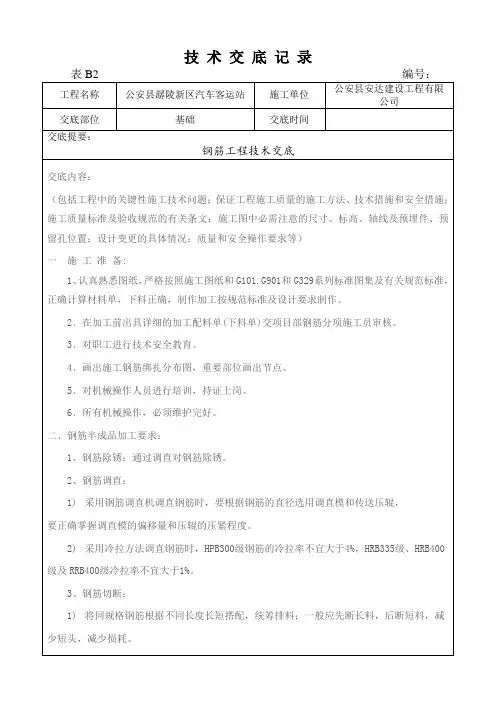

技 术 交 底 记 录

表B2 编号：

工程名称 公安县潺陵新区汽车客运站 施工单位 公安县安达建设工程有限公司

交底部位 基础 交底时间

交底提要：

钢筋工程技术交底

交底内容：

（包括工程中的关键性施工技术问题；保证工程施工质量的施工方法、技术措施和安全措施；施工质量标准及验收规范的有关条文；施工图中必需注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）

一 施 工 准 备:

1、认真熟悉图纸，严格按照施工图纸和G101.G901和G329系列标准图集及有关规范标准，正确计算材料单，下料正确，制作加工按规范标准及设计要求制作。

2﹑在加工前出具详细的加工配料单(下料单)交项目部钢筋分项施工员审核。

3﹑对职工进行技术安全教育。

4﹑画出施工钢筋绑扎分布图，重要部位画出节点。

5﹑对机械操作人员进行培训，持证上岗。

6﹑所有机械操作，必须维护完好。

二﹑钢筋半成品加工要求：

1、钢筋除锈：通过调直对钢筋除锈。

2、钢筋调直：

1) 采用钢筋调直机调直钢筋时，要根据钢筋的直径选用调直模和传送压辊，

要正确掌握调直模的偏移量和压辊的压紧程度。

2) 采用冷拉方法调直钢筋时，HPB300级钢筋的冷拉率不宜大于4%，HRB335级、HRB400

级及RRB400级冷拉率不宜大于1%。

3、钢筋切断：

1) 将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料，减

少短头，减少损耗。

2) 断料时应避免用短尺量长料，防止在量料中产生累计误差。为此，宜在工作台上标

出尺寸刻度线并设置控制断料尺寸用的挡板。

3) 钢筋切断机的刀片，应由工具钢热处理制成。固定刀片与冲切刀片刀口的距离：

对直径≤20mm的钢筋宜重叠1~2mm，对直径＞20mm的钢筋宜留5mm左右。

DBJ01-71-2003

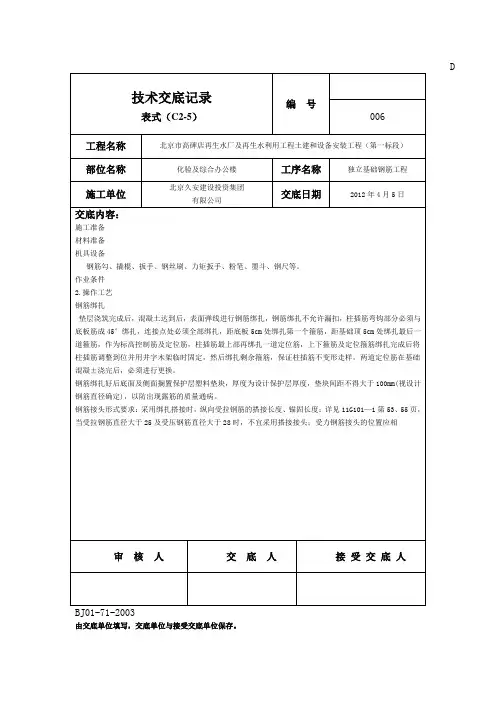

由交底单位填写，交底单位与接受交底单位保存。 技术交底记录

表式（C2-5） 编 号

006

工程名称 北京市高碑店再生水厂及再生水利用工程土建和设备安装工程（第一标段）

部位名称 化验及综合办公楼 工序名称 独立基础钢筋工程

施工单位 北京久安建设投资集团

有限公司 交底日期 2012年4月5日

交底内容：

施工准备

材料准备

机具设备

钢筋勾、撬棍、扳手、钢丝刷、力矩扳手、粉笔、墨斗、钢尺等。

作业条件

2.操作工艺

钢筋绑扎

垫层浇筑完成后，混凝土达到后，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋弯钩部分必须与底板筋成45°绑扎，连接点处必须全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最后一道箍筋，作为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在基础混凝±浇完后，必须进行更换。

钢筋绑扎好后底面及侧面搁置保护层塑料垫块，厚度为设计保护层厚度，垫块间距不得大于100mm(视设计钢筋直径确定)，以防出现露筋的质量通病。

钢筋接头形式要求：采用绑扎搭接时，纵向受拉钢筋的搭接长度、锚固长度：详见11G101—1第53、55页，当受拉钢筋直径大于25及受压钢筋直径大于28时，不宜采用搭接接头；受力钢筋接头的位置应相

审 核 人 交 底 人 接 受 交 底 人

DBJ01-71-2003 技术交底记录 编 号 由交底单位填写，交底单位与接受交底单位保存。 006

工程名称 北京市高碑店再生水厂及再生水利用工程土建和设备安装工程（第一标段）

部位名称 化验及综合办公楼 工序名称 独立基础钢筋工程

施工单位 北京久安建设投资集团

有限公司 交底日期 2012年4月5日

交底内容：

互错开。

注意对钢筋的成品保护，不得任意碰撞钢筋，造成钢筋移位。
