混凝土搅拌车工作原理

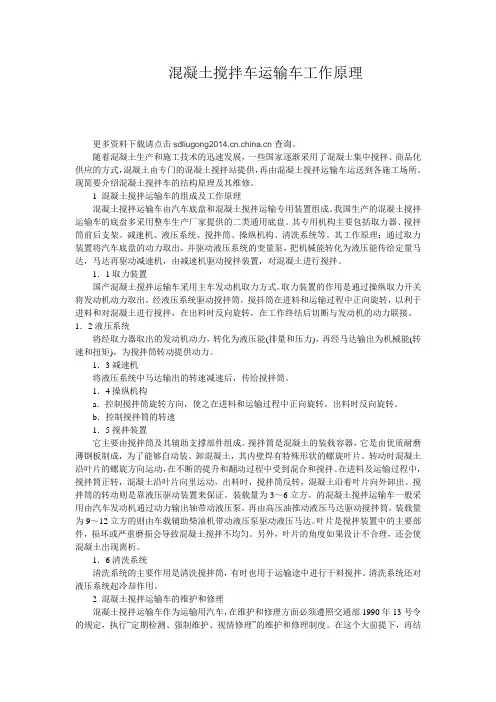

混凝土搅拌车运输车工作原理

更多资料下载请点击查询。

随着混凝土生产和施工技术的迅速发展，一些国家逐渐采用了混凝土集中搅拌、商品化供应的方式，混凝土由专门的混凝土搅拌站提供，再由混凝土搅拌运输车运送到各施工场所。现简要介绍混凝土搅拌车的结构原理及其维修。

1 混凝土搅拌运输车的组成及工作原理

混凝土搅拌运输车由汽车底盘和混凝土搅拌运输专用装置组成。我国生产的混凝土搅拌运输车的底盘多采用整车生产厂家提供的二类通用底盘。其专用机构主要包括取力器、搅拌筒前后支架、减速机、液压系统、搅拌筒、操纵机构、清洗系统等。其工作原理：通过取力装置将汽车底盘的动力取出，并驱动液压系统的变量泵，把机械能转化为液压能传给定量马达，马达再驱动减速机，由减速机驱动搅拌装置，对混凝土进行搅拌。

1．1取力装置

国产混凝土搅拌运输车采用主车发动机取力方式。取力装置的作用是通过操纵取力开关将发动机动力取出，经液压系统驱动搅拌筒，搅抖筒在进料和运输过程中正向旋转，以利于进料和对混凝土进行搅拌，在出料时反向旋转，在工作终结后切断与发动机的动力联接。

1．2液压系统

将经取力器取出的发动机动力，转化为液压能(排量和压力)，再经马达输出为机械能(转速和扭矩)，为搅拌筒转动提供动力。

1．3减速机

将液压系统中马达输出的转速减速后，传给搅拌筒。

1．4操纵机构

a．控制搅拌筒旋转方向，使之在进料和运输过程中正向旋转，出料时反向旋转。

b．控制搅拌筒的转速

1．5搅拌装置

它主要由搅拌筒及其辅助支撑部件组成。搅拌筒是混凝土的装载容器，它是由优质耐磨薄钢板制成，为了能够自动装、卸混凝土，其内壁焊有特殊形状的螺旋叶片。转动时混凝土沿叶片的螺旋方向运动，在不断的提升和翻动过程中受到混合和搅拌。在进料及运输过程中，搅拌筒正转，混凝土沿叶片向里运动，出料时，搅拌筒反转，混凝土沿着叶片向外卸出。搅拌筒的转动则是靠液压驱动装置来保证。装载量为3～6立方。的混凝土搅拌运输车一般采用由汽车发动机通过动力输出轴带动液压泵，再由高压油推动液压马达驱动搅拌筒，装载量为9～12立方的则由车载辅助柴油机带动液压泵驱动液压马达。叶片是搅拌装置中的主要部件，损坏或严重磨损会导致混凝土搅拌不均匀。另外，叶片的角度如果设计不合理，还会使混凝土出现离析。

一、交底目的

为确保混凝土泵车司机在作业过程中的安全，防止事故发生，特制定本安全技术交底。

二、适用范围

本交底适用于所有从事混凝土泵车操作的司机。

三、交底内容

1. 混凝土泵车基本构造及工作原理

（1）混凝土泵车主要由汽车底盘、液压系统、输送系统、布料系统、控制系统等组成。

（2）混凝土泵车通过液压系统驱动输送系统，将混凝土从搅拌车中吸入，通过输送管道输送到指定位置。

2. 操作前的安全检查

（1）检查混凝土泵车各部位是否完好，如有损坏应及时维修或更换。

（2）检查液压系统、输送系统、布料系统、控制系统等是否正常，如有异常应立即停机检查。

（3）检查车辆支腿是否稳固，确保车辆在作业过程中不会倾斜。

（4）检查轮胎气压是否正常，确保车辆行驶平稳。

3. 操作过程中的安全注意事项

（1）操作时必须佩戴安全帽，系好安全带，防止高空坠落。

（2）作业前，确保周围环境安全，无障碍物，上空无高压输电线。

（3）泵车就位后，支起支腿，保持机身水平稳定，机身倾斜度不得大于3度。

（4）作业过程中，注意观察输送管道、布料杆等部位，防止发生卡管、脱钩等事故。

（5）操作布料杆时，严格按照出厂说明书进行，不得超负荷使用。

（6）作业过程中，如遇突发情况，应立即停机，采取应急措施，确保人员安全。 4. 作业后的安全注意事项

（1）作业结束后，检查车辆各部位是否完好，如有损坏应及时维修或更换。

（2）关闭电源，确保车辆处于停止状态。

（3）清理现场，确保无安全隐患。

四、培训与考核

1. 司机需参加混凝土泵车操作安全技术培训，掌握本交底内容。

2. 培训结束后，进行考核，合格后方可上岗操作。

五、交底时间

本交底自发布之日起执行，如有变更，另行通知。

六、责任部门

本交底由工程部负责制定、更新和实施。

七、监督与检查

1. 安全生产部门负责对混凝土泵车操作安全进行监督和检查。

2. 司机应严格遵守本交底内容，确保作业安全。

计量水

计量砂石 混凝土搅拌设备的原理和构成

混凝土搅拌设备是将组成混凝土的各种原料按一定比例配料， 然后按照一

定的工艺进行混合和搅拌，最后产生出具有一定性能的混凝土的设备。

虽然各种厂家所生产混凝土搅拌站的具体形式多种多样，但其基本形式和 组成结构都是相似的。现在流行的搅拌站基本上是以计算机作为控制的核心， 控制各种物料自动配料，自动提升，搅拌和出料，有些还有数据统计、报表 打印等辅助功能。

从功能上分，各种混凝土搅拌站一般由以下几部分构成：

1、 储料仓： 储存砂、石、水泥、水等物料，给配料机构供料；

2、 配料机构：按照一定的比例计量砂石等物料，主要由各种秤组成，也有

使用按体积计量的流量计量设备等；

3、 提升机构：主要用来提升砂石骨料；

4、 搅拌机： 将各种原始物料进行搅拌，最后形成混凝土；

5、 控制系统：控制各个部分协调工作，完成一定的生产工艺。

HZS80型搅拌站操作

一、 简介

HZS80型搅拌站是以单片机8098为控制核心的混凝土搅拌设备。它的控制 回路采用直流24V,减少了干扰，提高了系统的稳定性。单片机与 PC机通讯， 可以实现用PC机控制，统计消耗，打印报表等功能。

二、 搅拌站基本工作原理

搅拌站有五杆秤，分别是砂、石、水泥和粉状掺和料、水和液态外加剂，这 五杆秤各自按照混凝土的配合比称量一定的物料， 砂石称完后要自动提升到搅拌

机上方的砂石储存斗中，然后，按设定好的次序，先后被投入搅拌机内，搅拌至 一定时间后，混凝土已搅拌好，放入搅拌站下面的搅拌运输车中， 输送到需要的 工地。

放出混凝土的工作。这些元件被按下后，接触器的线包得电，其触点吸合，推动 相应电机工作。同样，电磁阀得电后，高压气体推动气缸活塞，带动斗门进行开螺旋机：计量水泥等

计量外水泵: 和关的动作。

单片机和操作面板的功能一样，最终也要发出电信号，使接触器和气缸工作, 不过单片机的处理是自动的，依据控制软件处理由传感器传来的重量信号和斗门 信号，作出判断，并迅速给出指令电信号，控制搅拌的进程。它还将各个秤中的 物料重量通过处理，显示在相应的位置上，供操作人员观察。若进程出现异常 如某些斗门开关不到位，单片也会把故障指示出来。

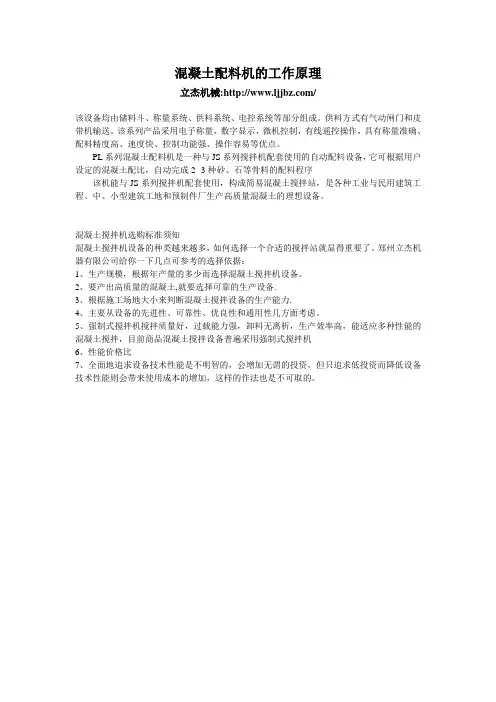

混凝土配料机的工作原理

立杰机械:/

该设备均由储料斗、称量系统、供料系统、电控系统等部分组成。供料方式有气动闸门和皮带机输送。该系列产品采用电子称量，数字显示，微机控制，有线遥控操作，具有称量准确、配料精度高、速度快、控制功能强、操作容易等优点。

PL系列混凝土配料机是一种与JS系列搅拌机配套使用的自动配料设备，它可根据用户设定的混凝土配比，自动完成2--3种砂、石等骨料的配料程序

该机能与JS系列搅拌机配套使用，构成简易混凝土搅拌站，是各种工业与民用建筑工程、中、小型建筑工地和预制件厂生产高质量混凝土的理想设备。

混凝土搅拌机选购标准须知

混凝土搅拌机设备的种类越来越多，如何选择一个合适的搅拌站就显得重要了。郑州立杰机器有限公司给你一下几点可参考的选择依据：

1、生产规模，根据年产量的多少而选择混凝土搅拌机设备。

2、要产出高质量的混凝土,就要选择可靠的生产设备.

3、根据施工场地大小来判断混凝土搅拌设备的生产能力.

4、主要从设备的先进性、可靠性、优良性和通用性几方面考虑。

5、强制式搅拌机搅拌质量好，过载能力强，卸料无离析，生产效率高，能适应多种性能的混凝土搅拌，目前商品混凝土搅拌设备普遍采用强制式搅拌机

6、性能价格比

7、全面地追求设备技术性能是不明智的，会增加无谓的投资，但只追求低投资而降低设备技术性能则会带来使用成本的增加，这样的作法也是不可取的。
