科技创新与应用Ｉ　２０１３年第２２期　应用科技　

油罐计量系统研究与探讨　

黄鸣岐　

（中国航空油料有限责任公司华东公司，上海２００２３１）　

摘要：国内的液体货物贸易计算与测量中，一般都将油轮和油罐当作常用的计量工具。但是在储油罐的计量和油品交接过程　中，出现测量误差却是在所难免的，这在经济上无疑会给经营双方带来一定的损失。因此，降低测量误差、建立起完善油罐的综合　

计量系统就成为了大势所趋。　

关键词：油罐；计量管理系统；研究应用　

油罐，即储存原油或其他石油产品的容器，其在当今的工业生　

产中占据着举足轻重的地位。但是，放眼全国，我们可以发现油罐综　合计量信息系统却存在着这样那样的问题。整体而言，我国油库罐　

区计量产品质量无法得到有效保证、功能也较为单一，此外还普遍　

存在价格昂贵、受外界影响较大、通讯系统不能统一等缺点。因此，　研究开发一种新型的油罐计量信息系统就成为了大势所趋。本文将　

就现在工业生产中的油罐综合计量系统存在的误差展开论述，并适　当提出解决此难题的措施。　

１油罐及其综合计量系统的总体概述　

总的来说，国内外油罐按材料可大致分为钢筋混凝土、砖石和　钢三种。其中，钢油罐有卧式、球壳式和立式。而储油罐计量系统测　

量方法则包括液位计测量方法、静压测量方法，以及混合测量方法　

三种。下面将围绕油罐的三种计量方法一一展开论述。　１．１液位计测量方法。这种方法适合于单一的静态监控。通过　

液位计直接测量得出水位和油位，通过计算储油罐的容积得到净油　的体积，方法简便，但这个过程中必须经人工测量出油品的密度，才　

能得到净油质量。液位法对油品质量的计量则是间接得到的，这无　

疑会影响计量精度。　１．２静压测量方法。随着高精度智能数字式压力变送器的问世，　

静压测量法也逐渐兴起。它通过内置微处理器件的方式，就可以对　系统偏差和温度影响给予补偿。对油罐进行连续质量测量是该系统　

一个最显著的优越性。　

１．３混合测量方法。实际上，混合法是将液位法和静压法集成　而成的。混合测量法不但具有液位法和静压法两种计量方法的全部　

功能，甚至还弥补了液位计法和静压法的不足之处。混合测量方法　中直接测量的参数主要有油蒸汽压力、油品压力、液位和温度等，其　

准确性不仅仅与测量仪表本身的精度等级有关，而且还和仪表的操　

作、选型及安装使用环境有关。　油罐计量的准确性与否将直接影响油料消费者、销售者以及生　

产者三者的经济利益，这是业界人士普遍达成的共识。为了保证工　

业的正常运营，国家相关部门对油品和油罐计量系统的质量检测工　

作已越来越重视。　

２油罐综合计量系统存在的问题　

整体而言，我国油库罐区计量产品质量无法得到有效保证、功　能也较为单一，此外还普遍存在价格昂贵、受外界影响较大、通讯系　

统不能统一等缺点。下面将重点针对直接测量过程中操作测量引起　的误差给予分析说明。　

２．１液位测量误差。油罐液位测量误差一般是由人员测量时的　读数误差、钢卷尺的器具误差和检尺时的随机误差组成。　

２．２油温测量误差。根据标准，大于４．５米的油罐按规范最少测　

量３点温度，计算平均值作为油罐温度。油品温度测量误差由油品　平均温度的误差、读数误差和温度计的器差等构成。　

２＿３以油品密度误差。油品试样密度误差由读数误差和密度计　

的器差等构成。此外由于罐内油品可能会由于批次的不同而产生密　

度分层现象，在这种情况下按规定的方法取样与罐内油品真正的密　

度仍有误差，所取的油品试样存在随机误差，不能真实的反映油罐　

内的所有油品的情况。　２．４容积测量误差。油罐容积是在空罐条件下检定出的，其液　

体静压力和罐壁温度对罐容积的影响均为理论计算结果。但是当油　

罐使用中，由于油品的重量将引起罐底向下沉陷，发生些许变形。这　是容积表没有考虑到的因素。故在油品交接计量中，使用油罐容积　

表计量油品会存在一定的误差。　３油罐综合计量系统的研究优化　

要想提高储油罐的计量精度，就必须做到正确使用计量设备和　

器具、正确选型并安装仪表、合理有序的分配计量系统的误差。　

．．２９４—．　３．１正确使用计量的设备和器具：　①使用的计量设备和器具，必须符合相关的准确度条件，并在　

检定周期内使用；②当测量罐内液位的时候，测量前油面的稳定时　间务必大于３０ｍｉｎ，而且一定要等油面稳定才可以进行测量；③油罐　

液位的测量至少要进行两次，当两次的差额小于ｌｍｍ时，以第一次　检尺的数据为准，假如超过了ｌｍｍ，务必重新测量两次，确保两次差　

额小于ｌｍｍ；④测量油温时，温度计所放置的位置要正确，且停留的　时间无误；在停留时间内，还要在规定范围内上下提动数次，以使温　

度达到平衡；⑤测定密度时，平均油样必须符合采样标准方法，并做　

到单独、按时采取；⑥计量人员要相对稳定，并加强对计量人员的培　

训，提高其职业责任感和业务素质。　３．２正确选型并安装仪表。在选用静压测量方法和混合测量方　

法时，仪表的选型对系统精度起着决定性的影响。在系统的选型与　设计中一定要充分了解各类系统的特点和配置，根据测量对象、测　

量条件和测量要求实际情况，重点考虑直接测量参数的量程、精度、　

可靠性、长期稳定性及可扩展性，选择合适的仪器仪表。　３－３在选用静压测量方法时，对压力传感器直接测量取得的参　

数进行滤波处理。计算机采集到的原始数据，存在着各种噪声是在　

所难免的，因此必须在硬件抗干扰的基础上，结合软件滤波处理技　

术，提高有用的信号，削弱甚至消除各种噪声及干扰造成的随机误　

差，使其达到最好的抗干扰效果。　３．４对于计量系统的误差应合理地分配。根据间接测量得到的　

参数进行整合分析，看哪个直接测量值的误差对计量结果的影响　

大，就要采取相关措施减小该分量的影响，设法使分项误差传递系　数减小到最小限度。此种计量方法有助于将该分量对计量结果的影　

响越小。同时，使储油罐工作液位保持在液位上限的２，３附近，也有　

利于减小误差。　４结束语　由上文的分析可以看出，虽然油罐在当今的工业生产中发挥着　

重要的作用。但因其综合计量系统不完善导致的测量误差也在影响　

着社会的发展。但是如果我们采取合理的措施，便可以尽量避免问　

题的发生。另外，促使油罐的综合计量尽快进入高精度、多功能的现　代化阶段，是时代对于我们更高的要求，我们应使其尽快与时代接　

轨，与世界接轨，保证交易时公平公正的原则，从而促进社会工业的　

发展。　

参考文献　

［１］魏进祥，刘文刚．用静压法测量立式罐内油品质量的标准化研究　『Ｊ１．石油商技，２００４（２２）．　

［２】张其悦，赵翔，李均锋．油罐自动测量技术与应用［Ｍ］．科学技术文　

献出版社，２００５（０３）．　【３】张春斋．油品交换计量中存在的几个问题的探讨［Ｊ］．石油工业技术　

监督，２００１（１１１．　『４１Ｙ－兰静．静压式与混合式油罐计量系统准确度分析ｆＪ１．信息技术，　

２ｏ０８（０５）．

合集下载

立罐油量检测监控系统设计

立罐油量检测监控系统设计

1 立罐油量检测监控系统设计

摘 要

储罐是油田炼油厂、油库、石油码头及各大石化企业普遍需要使用的存储设备，通过对储罐内的液体介质（各种石油化工产品）的温度、压力、液位、密度等参数的测量，可以计算出储罐中液体的体积量及质量储量，以实现现代化生产中对资产管理的需求。

本论文主要完成立罐油量检测监控系统的整体设计。主要包括：根据立式金属罐的系统构成和工艺流程，确定立式金属罐装置的测量点、控制点及符合工艺性要求的各种参数，进行控制方案的选择及论证，提出对液位、静压力等参数的测量方案，进行计算机系统、各类板块、传感器及元器件选型，写出硬件器件配置清单，进行性能价格比的概要分析，最后完成对该控制系统的投资概算。

本系统避开了传统油量检测监控系统需对温度、密度等参数进行精确测量的短板，通过雷达液位计检测油量，使用液位压力变送器检测罐内油品静压力，结合容量表，运用计算机对液位和压力信号进行处理得出罐内油品的体积和质量。并据此控制执行器进行调控。该系统创意新颖且具实用性，结合先进的计算机控制技术更为该系统增添了几分魅力。

关键词：立式金属罐，油量，检测，控制

2 Design of Vertical Metal Oil Tank's Oil Inspection and

Monitoring System

Abstract

Oil storage tank is oil refineries, oil depots, oil terminals and major petrochemical

enterprises of the storage devices need to use,by measuring the temperature, pressure,

liquid level, density and other parameters of the liquid medium (a variety of

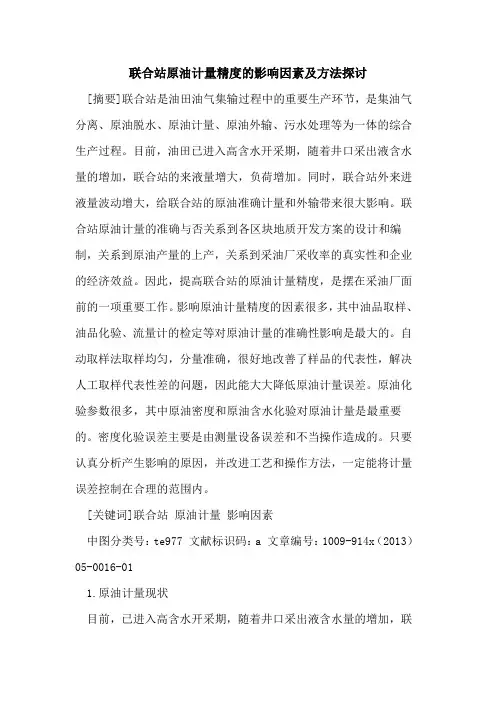

联合站原油计量精度的影响因素及方法探讨

联合站原油计量精度的影响因素及方法探讨

联合站原油计量精度的影响因素及方法探讨

[摘要]联合站是油田油气集输过程中的重要生产环节，是集油气分离、原油脱水、原油计量、原油外输、污水处理等为一体的综合生产过程。目前，油田已进入高含水开采期，随着井口采出液含水量的增加，联合站的来液量增大，负荷增加。同时，联合站外来进液量波动增大，给联合站的原油准确计量和外输带来很大影响。联合站原油计量的准确与否关系到各区块地质开发方案的设计和编制，关系到原油产量的上产，关系到采油厂采收率的真实性和企业的经济效益。因此，提高联合站的原油计量精度，是摆在采油厂面前的一项重要工作。影响原油计量精度的因素很多，其中油品取样、油品化验、流量计的检定等对原油计量的准确性影响是最大的。自动取样法取样均匀，分量准确，很好地改善了样品的代表性，解决人工取样代表性差的问题，因此能大大降低原油计量误差。原油化验参数很多，其中原油密度和原油含水化验对原油计量是最重要的。密度化验误差主要是由测量设备误差和不当操作造成的。只要认真分析产生影响的原因，并改进工艺和操作方法，一定能将计量误差控制在合理的范围内。

[关键词]联合站 原油计量 影响因素

中图分类号：te977 文献标识码：a 文章编号：1009-914x（2013）05-0016-01

1.原油计量现状

目前，已进入高含水开采期，随着井口采出液含水量的增加，联合站的来液量增大，负荷增加。同时，联合站外来进液量波动增大，给联合站的原油准确计量和稳定外输都带来很大影响。

2.影响因素及方法探讨

影响原油计量精度的因素很多，涉及油品取样、油品化验、流量计的使用和检定以及计量员的业务技术素质等诸多方面。目前我站原油计量采用的是流量计计量（动态计量）方式，原油质量计算公式如下：原油质量一在线体积×流量计修正系数×密度×含水×体积压力修正系数×体积温度修正系数，其中：在线体积为流量计累计体积值；原油计量是一个非常复杂的系统工程，单从某一方面着手是不可能搞好原油计量的，必须多方位，全分析，从影响计量的关键因素人手，抓好计量工作。而原油计量影响因素中油品取样、油品化验、流量计的检定对原油计量的准确性影响是最大的。

提高成品油库自动化信息化水平的探讨

提高成品油库自动化信息化水平的探讨

石油库与加油站　

ｏＩ　ＤＩｉ　’　Ｉ　ＧＡＳ　．ｒＡＴＩＯＮ第　９卷第６期总第１１２期２０１０年１２月出版　

提高成品油库自动化信息化水平的探讨　

徐舒　

［华东理工大学上海２００２３７３　

摘要：从优化自动化设备配置、提高应用软件开发水　

平、提高操作人员应用与管理信息化系统的水平三个方　

面，就提高成品油库自动化信息化水平进行了探讨。　

关键词：石油库　自动化信息化应用　

在有限的资金投入和现有设备情况下，如何最　

大限度地提高成品油库自动化信息化水平，是目前　

油库管理者的一个课题，为此，笔者从优化设备配　

置、提高应用软件开发水平、提高操作人员的应用　

与管理水平等三个方面，对这一课题作了探讨。　

１优化设备配置　

成品油库的自动化水平当前主要表现在电动　

阀、自动计量系统和自动发油系统的应用，而油库　

信息化的基础是建局域网，因此在合理、经济、实　

用的原则下，在资金投入有限时，优化设备配置和　

建立局域网是提高油库自动化和信息化水平的物　

质保障。　

１．１优化电动阀的配置　

（１）电动阀是油库管道阀门自动化的必备配　

置，目前电动阀的国产化水平还较低，而进口阀又　

比较昂贵，因此采用国产阀体、电动控制部分进　

口，可大大降低电动阀成本，在同样的资金投入　

下，可大大增加电动阀的配置数量，提高油库的自　

动化水平。　

（２）根据收发油工艺流程、操作频率和安全保　

障，在部分节点上合理配置电动阀，可在有限资金　

投入的情况下，提高日常操作的自动化水平。如　

罐根阀采用手工阀，而后面的进油管道阀和出油　

管道阀采用电动阀；如码头最后一道阀采用手工　

阀等。　

１．２优化自动计量系统的设备配置　

（１）根据油库计量交接的类型和计量精确度要　

求的不同，选择合理的自动计量系统，可在资金一　定且满足计量工作需要的前提下，使更多的油库或　

油罐安装自动计量系统。如油从水路进油库，以油　

罐作为贸易交接的计量器具，自动计量数据需核对　

且监控人工计量数据，或自动计量系统经计量认证　

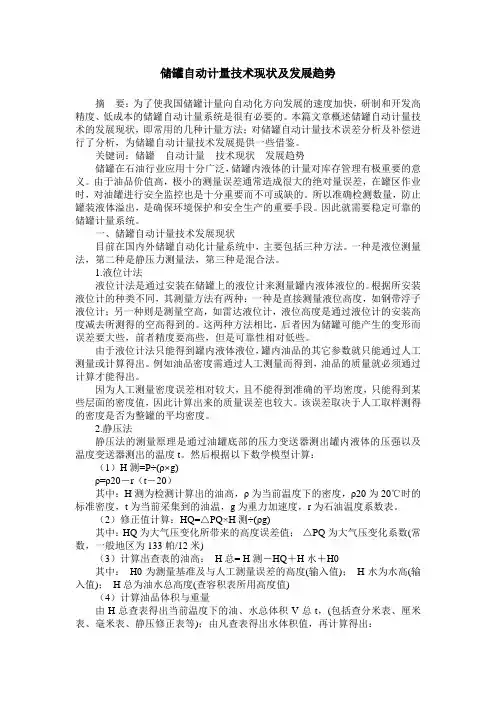

储罐自动计量技术现状及发展趋势
