加气混凝土砌块墙体裂缝原因分析及防治

1 加气混凝土砌块墙体粉刷层裂缝分析及防治措施

[摘要] 探讨加气混凝土砌块墙体粉刷层裂缝产生的原因及防治。

[关键词] 应力集中、表面补强、结点刚度。

加气混凝土砌块重量轻（为粘土砖的1∕2左右），保温隔热性能高（导热率是粘土砖的1∕2～1∕3），隔音性能高。因此对降低建筑工程综合总造价，提高建筑物室内舒适性、节约能源等；具有非常优越于其他传统砌体的特点。因此，国家推行在建筑工程中被广范采用。

在实际应用中，由于加气混凝土砌块强度低、吸水率大、变形大的特性。使得加气混凝土砌体与传统的常规砌体相比粉刷层更易出现开裂、空鼓现象。

一、 裂缝出现的形态及原因

由于其材料本身特性及设计、施工因素，易造成墙体施工完成后出现裂缝，导致粉刷层开裂；其中常见的有以下几种形态。

1、墙体规则裂缝。在加气混凝土砌体与其他材料的分界处，沿分界处规则出现。如：钢筋混凝土的梁、柱、剪力墙与加气混凝土的分界处。这种裂缝是由于相接两种材料本身差异过大造成。

2、墙体不规则裂缝。多发生在门窗洞口应力集中处，多数与洞口贯通；是由温度变形引起的裂缝。

3、墙体中间部位出现一条垂直贯通裂缝；是由于墙体上、下梁变形下挠后，将墙体劈裂。

4、墙体随机出现局部不规则裂缝；是由砂浆干缩、空鼓引起。

2 二、防治措施

1、设计方面

由于加气混凝土砌块特性因素应对两种材料的分界加强连接及表面补强；对砌体的应力集中、变形部位加强。具体措施如下：

①、加气混凝土砌块与钢筋混凝土的交界处，除按规定设置拉墙钢筋处还应进行表面补强。延交界处设置钢丝网或用结构胶粘结无碱玻纤布、碳素纤维布。

②、在安装预埋管开凿部位必须设置钢筋网。

③、在门窗洞口设置钢筋混凝土构造柱或门窗套。以减少应力集中造成的开裂。

④、当墙体长度大于5m时应在中间部位设置钢筋混凝土构造柱，以分格墙体长度减少延长度方向的伸缩变形。以及墙体上下部梁的变形挠度劈裂墙体。

⑤、墙体的转角、丁型、十字型结点；须设置钢筋混凝土构造柱以提高结点刚度。

本栏编辑：孙爱玲　某综合楼加气混凝土砌块墙体裂缝防治分析　张爱国　（湖南省邵阳市建工集团，湖南　邵阳４２２００１）　摘要：加气混凝土砌块作为新型墙体材料，具有许多良好的优点，但加气混凝土砌块干缩变形较大，易　造成严重的墙体裂缝，为此从加气混凝土砌块墙体裂缝产生的机理，深入研究防治加气混凝土砌块墙　体裂缝的技术措施。　关键词：加气｝昆凝土砌块；墙体裂缝；防治措施　中图分类号：ＴＵ５２８．０文献标识码：Ｂ文章编号：１００１—６９４５（２０１０）０７—０１０６～０２　湖南省邵阳市江燕路某综合楼．建筑面积１２０００　ｍ：．　框架结构．墙体材料采用加气混凝土砌块。作为新型　墙体材料加气混凝土砌块被人们越来越广泛地应用．　它是由水泥、砂、石灰等硅、钙质材料，经搅拌、浇筑发　泡、切割、高温高压蒸养等工序制成的具有防火、施工　快捷、可加工性强、质轻等优点。但加气混凝土砌块墙　体在多年的工程实践中反映出相当严重的裂缝问题。　所以．在该工程实施前．我们首先分析了加气混凝土　砌块墙体裂缝产生的机理．从设计、材料和工程实例　比较的角度．深入分析了干燥收缩等因素对这种墙体　裂缝的影响．进而从各方面对裂缝的产生和发展采取　有效的防治措施　１　加气混凝土砌块的特性　强度：５００　ｋｇ级≥２．５　ＭＰａ．６００　ｋｇ级≥３．５　ＭＰａ，　７００　ｋｇ级≥４．５　ＭＰａ。　容重：分为０５、０６、０７三个级别，即容重分别为　５００　ｋｇ，＇ｍ　，６００　ｋｇ／ｍ　，７００　ｋｇ级／ｍ　，其质量只有同体积　混凝土的１／５．红砖的１／３　２裂缝产生的原因及特征　原因：试验结果证明，加气混凝土砌块在自然环　境中去湿时间较长．含水率变化相当缓慢。砌块出釜　时含水率约为４２％．１个月后约为２８％．５个月后才达　到２０％　由此可见．产生裂缝的主要原因是：①砌块出　厂后在短时间内的干缩变形较大；②砌块吸水造成灰　底过早失水．强度达不到要求，造成在墙面、墙体与主　体之间容易出现裂缝　特征：①水平裂缝出现在梁、板与砌体交接处；②　垂直裂缝出现在柱、剪力墙与砌体交接出，当墙体长　度大于５　Ｉｌｌ时．墙中也容易出现垂直裂缝；③砌块沿　门窗边或门窗角处出现水平或斜向上贯穿性裂缝；④　在砌体上凿槽敷设管道．抹灰层沿管道方向出现空　１　０６　ｌｌ，　．ｂｒ／　一　ｌｅ．印　鼓、裂缝。　３砌块和砌筑砂浆、抹灰砂浆的选用及处理方法　工程使用的加气混凝土砌块的规格、外观质量、　物理力学性能和强度等技术要求应符合《非承重混凝　土小型砌块砌体工程技术规程》和设计要求．并应有　产品出厂合格证　砌块缺棱掉角的尺寸和表面裂纹长　度不得超过允许偏差．否则砌筑前要进行修补或者用　锯切割成规则长方体。内墙最好选用０６级（平均抗压　强度３．５　ＭＰａ）以上砌块．外墙最好选用０７级（平均抗　压强度４．５　ＭＰａ）以上砌块。实践表明：使用３００　ｍｍＸ　２００　ｍｍ　Ｘ　１２０　ｍｍ等几种规格较小的砌块普遍比大砌　块效果好　根据加气混凝土砌块含水率的变化来看．龄期不　足２８　ｄ的砌块收缩率较大　出厂砌块立即使用很容易　造成墙体收缩开裂．砌块龄期未达到２８　ｄ的不宜使　用　因此．出厂砌块使用前应堆放。堆放场地应平整清　洁、不积水，砌块不应被油污染，砌块堆还应有防雨措　施　砌块在砌筑前２４　ｈ应充分浇水．砌筑当天补浇一　次可以达到规范规定砌块含水深度８　ｍｍ～１０　ＩＴｌｍ　但　控制砌块含水率不大于规范规定的２０％则比较困难　主要由于加气混凝＿－ｋ砌块在自然环境中去湿时间较　长．砌块出釜５个月后含水率才能降到２０％。可见要　控制砌块含水率２０％在实际施５１２中是比较难以实施　的　因此必须保证砌块的龄期达到２８　ｄ才使用．这样　可以使其在自然状态下完成大半干缩．减小它上墙后　的干缩值　控制砌块上墙时的含水率也是防止砌体开　裂的一个有效手段　砌块用的砌筑砂浆和抹灰砂浆强度不宜太高，一　般控制在３．５　ＭＰａ～４．５　ＭＰａ。因为．如果砂浆强度与砌　块强度相差太大．收缩率相差也大。容易产生收缩裂　缝　配置砂浆宜用洁净的中砂并过筛．含泥量不应超　２０１　

砌体产生裂缝的原因和防治措施

（一）砌体干缩裂缝

普通混凝土砌块采用机械自动化生产，出于硬性混凝土机械振压成型，水灰比小，水泥用量小，―般强度较高，干燥收缩值可控制在0.4mm／m以内：轻集料混凝土砌块和蒸压加气混凝土砌块，由于采用的集料成分不同，砌块的毛细孔不同，含水率与大水收缩值不同，不同厂家的产品，其砌块的干燥收缩值变化较大。据生产厂家产品抽检的不完全统计，干燥收缩值在0.26mm／m至0.99mm／m之间。一般小型砌块的质量密度较小，强度较低，干燥收缩值相对较大。当墙体的面积较大时，经过一段较长时间的干燥，会出现收缩变形。其产生收缩应力大于砌体抗拉强度，砌体就会拉裂，墙体形成一道或多道竖向贯通裂缝。如果强度低、干燥收缩值大、龄期不足，或含水量大的小型砌块上墙，这种裂缝尤为严重。防治措施有以下几种：

(1)砌体材料的选取。用作外墙的普通砌块，密度不大于1300kg／m3，十燥膨胀值不大于0.3mm／m，抗压强度不大于7.5mpa：用作内墙的普通砌块，密度和潮湿膨胀值指标同外墙建议，抗压强度不大于5mpa。不想不合格的砌块步入施工现场，这就是掌控砌体任援道裂缝的一个关键措施。

(2)面积较大的墙体采用在墙体内增设构造梁柱的措施。如墙体长度超过5m，可在中间设置钢筋混凝土构造柱；当墙体高度超过3m(≤120mm厚墙)或4m(≤180mm厚墙)时，须在墙高中腰处增设钢筋混凝土腰梁。

(3)严格控制以胶凝材料为原料的砌块的龄期，严重不足28天的不该步入施工现场。不少人对这个问题重新认识严重不足，一些生产厂家对砌块的生产日期疏厂管理，往往以堆满场地严重不足为由建议步入施工现场；或者对一些以蒸压保洁为牛产工艺的砌块，以强度已吻合设计建议为由，指出即可采用等等。其实这就是片面的。因为混凝土制品，在90天前，干缩率与时间的曲线关系就是呈圆形直线变化的。存有资料说明，如果以90天的潮湿膨胀值基准，28天只顺利完成膨胀的80％左右。而且这类砌块28天前含水率小，物理化学变形不平衡，潮湿膨胀值大，特别就是蒸压液化气混凝土.出釜时含水率有时高达60％以上，而潮湿速度慢就是其一个特点。所以《规程》规定，严禁采用龄期严重不足28天的砌块。

２０１０年第１３期　ＳＣＯＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ肿０ＲＭＡ１Ｔ１０Ｎ　ｏ建筑与工程０科技信息　

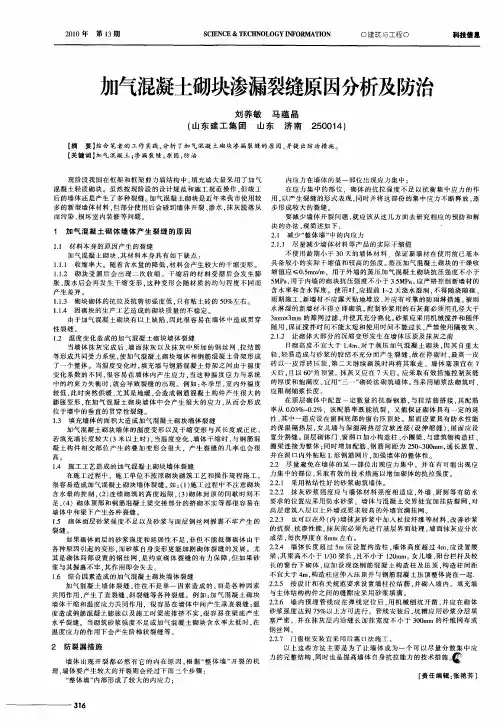

加气混凝土砌块渗漏裂缝原因分析及防治　刘养敏马蕴晶　（山东建工集团　山东　济南２５００１４）　【摘要】结合笔者的工作实践，分析了加气混凝土砌块渗漏裂缝的原因，并提出防治措施。　【关键词Ｊ加气混凝土；渗漏裂缝；原因；防治　现阶段我国在框架和框架剪力墙结构中．填充墙大量采用了加气　混凝土轻质砌块。虽然按现阶段的设计规范和施工规范操作，但竣工　后的墙体还是产生了多种裂缝。加气混凝土砌块是近年来我市使用较　多的新型墙体材料，但部分使用后会碰到墙体开裂、渗水，抹灰脱落从　而污染、损坏室内装修等问题。　１　加气混凝土砌体墙体产生裂缝的原因　１．１材料本身的原因产生的裂缝　加气混凝土砌块，其材料本身具有如下缺点：　１．１．１　收缩率大。随着含水量的降低，材料会产生较大的于缩变形。　１．１．２砌块受潮后会出现二次收缩。干缩后的材料受潮后会发生膨　胀，脱水后会再发生干缩变形，这种变形会随材质的均匀程度不同而　产生差异。　１．１．３砌块砌体的抗拉及抗剪切强度低．只有粘土砖的５０％左右。　１．１．４因砌块的生产工艺造成的砌块质量的不稳定。　由于加气混凝土砌块有以上缺陷，因此很容易在墙体中造成贯穿　性裂缝。　１．２温度变化造成的加气混凝土砌块墙体裂缝　当墙体抹灰完成后，墙面抹灰以及抹灰中所加的钢丝网、拉结筋　等形成共同受力系统，使加气混凝土砌块墙体和钢筋混凝土骨架形成　了一个整体。当温度变化时，填充墙与钢筋混凝土骨架之间由于温度　变化系数的不同，很容易在墙体内产生应力，当这种温度应力与系统　中的约束力失衡时，就会导致裂缝的出现。例如：冬季里，室内外温度　较低，此时突然供暖，尤其是地暖，会造成钢筋混凝土构件产生很大的　膨胀变形，在加气混凝土砌块墙体中会产生很大的应力，从而会形成　位于墙中的垂直的贯穿性裂缝。　１．３填充墙体的面积大造成加气混凝土砌块墙体裂缝　加气混凝土砌块墙体的温度变形以及干缩变形与其长度成正比，　若填充墙长度较大（３米以上时），当温度变化、墙体干缩时，与钢筋混　凝土构件相交部位产生的叠加变形会很大，产生裂缝的几率也会很　高。　１．４施工工艺造成的加气混凝土砌块墙体裂缝　在施工过程中，施工单位不按照砌块砌筑工艺和操作规程施工，　很容易造成加气混凝土砌块墙体裂缝。如：（１）施工过程中不注意砌块　含水量的控制，（２）连续砌筑的高度超限，（３）砌体封顶的间歇时间不　足，（４）砌体顶部和钢筋混凝土梁交接部分的挤砌不实等都很容易在　墙体中和梁下产生各种裂缝。　１．５砌体面层砂浆强度不足以及砂浆与面层钢丝网握裹不牢产生的　裂缝。　如果砌体面层的砂浆强度和延展性不足．非但不能抵御砌体由于　各种原因引起的变形．而砂浆自身变形更能加剧砌体裂缝的发展。尤　其是砌体局部设置的钢丝网，是约束砌体裂缝的有力保障，但如果砂　浆与其握裹不牢，其作用即会失去。　１．６综合因素造成的加气混凝土砌块墙体裂缝　加气混凝土墙体裂缝，往往不是单一因素造成的，而是各种因素　共同作用．产生了直裂缝、斜裂缝等各种裂缝。例如：加气混凝土砌块　墙体干缩和温度应力共同作用，很容易在墙体中间产生垂直裂缝；温　度造成钢筋混凝土膨胀以及施工时梁底排挤不实．很容易在梁底产生　水平裂缝。当砌筑砂浆强度不足或加气混凝土砌块含水率太低时，在　温度应力的作用下会产生阶梯状裂缝等。　２防裂漏措施　墙体出现开裂都必然有它的内在原因，根据“整体墙”开裂的机　理，墙体要产生较大的开裂则会经过下面三个步骤：　“整体墙”内部形成了较大的内应力；　３１６　内应力在墙体的某一部位出现应力集中：　在应力集中的部位，砌体的抗拉强度不足以抗衡集中应力的作　用，以产生裂缝的形式表现，同时并将这部份的集中应力不断释放．逐　步形成较大的裂缝　要减少墙体开裂问题，就应该从这几方面去研究相应的预防和解　决的办法．现简述如下：　２．１减少“整体墙”中的内应力　２．１．１尽量减少墙体材料等产品的实际干缩值　不使用龄期小于３Ｏ天的墙体材料，保证新墙材在使用前已基本　具备较小的实际干缩值和较高的强度。蒸压加气混凝土砌块的干燥收　缩值应Ｇ０．５ｍｎ￣ｍ，用于外墙的蒸压加气混凝土砌块抗压强度不小于　５ＭＰａ，用于内墙的砌块抗压强度不小于３．５ＭＰａ。应严格控制新墙材的　含水率和含水深度。使用时，应提前１￣２天浇水湿润，不得随浇随砌。　雨期施工，新墙材不应露天贴地堆放，并应有可靠的防雨淋措施。被雨　水淋湿的新墙材不得立即砌筑。配制砂浆用的石灰膏必须用孔径大于　３ｍｍｘ３ｍｍ的筛网过滤，并使其充分熟化。砂浆应采用机械搅拌和随伴　随用，保证搅拌时间不能太短和使用时间不能过长，严禁使用隔夜灰。　２．１．２让砌体大部分的沉缩变形发生在墙体压顶及抹灰之前　日砌高度不宜大于１．４ｍ，对于蒸压加气混凝土砌块，因其自重太　轻，轻易造成与砂浆的胶结不充分而产生裂缝，故在停砌时．最高一皮　砖以一皮浮砖压顶，第二天继续砌筑时再将其取走。墙体塞顶宜在７　天后，且以６Ｏ。角顶紧。抹灰叉应在７天后。应采取有效措施控制灰缝　的厚度和饱满度。宜用“三一”砌砖法砌筑墙体。当采用铺浆法砌筑时，　应限制铺浆长度。　在顶层砌体中配置一定数量的抗裂钢筋，与拉结筋搭接．其配筋　率从０．０３％～０．２％，该配筋率既能抗裂，又能保证砌体具有一定的延　性，其中一道应设在窗洞底部的窗台压顶处。屋面设置具有防水性能　的保温隔热层，女儿墙与保温隔热层宜软连接（设伸缩缝），屋面应设　置分割缝。顶层砌体门、窗洞口加小构造柱、小圈梁．与建筑物构造柱、　圈梁连接为整体；同时增加配筋，钢筋间距为２５０～３００ｍｍ，通长放置，　并在洞口内外粘贴Ｌ形钢筋网片，加强墙体的整体性。　２．２尽量避免在墙体的某一部位出现应力集中　并在有可能出现应　力集中的部位，采取有效的技术措施以增加砌体的抗拉强度。　２．２．１采用粘结性好的砂浆砌筑墙体。　２．２．２抹灰砂浆强度应与墙体材料强度相适应，外墙、厨厕等有防水　要求的位置应采用防水砂浆。墙体与混凝土交界处宜加挂防裂网．对　高层建筑八层以上外墙或要求较高的外墙宜满挂网。　２．２．３也可以在外（内）墙抹灰砂浆中加入杜拉纤维等材料，改善砂浆　的抗裂、抗渗性能。抹灰前必须先进行基层界面处理。墙面抹灰应分次　成活，每次厚度在８ｒａｍ左右　２．２－４墙体长度超过５ｍ应设置构造柱，墙体高度超过４ｍ．应设置腰　梁，其梁高不小于１／３０梁长，且不小于１２０ｍｍ。女儿墙、阳台栏杆及较　长的窗台下砌体，应加设现浇钢筋混凝土构造柱及压顶，构造柱间距　不宜大于４ｍ，构造柱应伸入压顶并与钢筋混凝土压顶整体浇在一起．　２．２．５按设计和有关规范要求设置墙柱拉结筋，并砌人墙内　填充墙　与主体结构构件之间的缝隙应采用砂浆填满。　２．２．６墙内预埋管线应在弹线定位后，用机械翎坑开凿，并应在砌体　砂浆强度达到７５％以上方可进行。管线安装后，坑槽应用砂浆分层填　塞严密，并在抹灰层内沿缝长加挂宽度不小于３００ｒａｍ的纤维网布或　钢丝网。　２．２．７门窗框安装宜采用后塞口法施工。　以上这些方法主要是为了让墙体成为一个可以尽量分散集中应　力的完整结构，同时也是提高墙体自身抗拉能力的技术措施。　［责任编辑：张艳芳】
