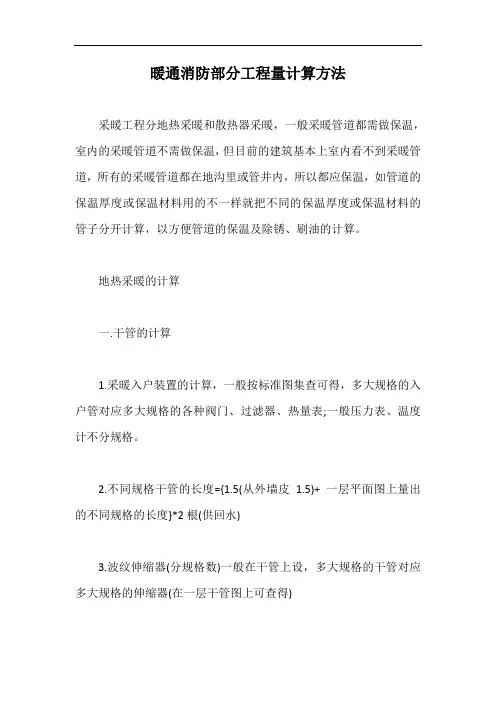

暖通消防部分工程量计算方法

采暖工程分地热采暖和散热器采暖，一般采暖管道都需做保温，室内的采暖管道不需做保温，但目前的建筑基本上室内看不到采暖管道，所有的采暖管道都在地沟里或管井内，所以都应保温，如管道的保温厚度或保温材料用的不一样就把不同的保温厚度或保温材料的管子分开计算，以方便管道的保温及除锈、刷油的计算。

地热采暖的计算

一.干管的计算

1.采暖入户装置的计算，一般按标准图集查可得，多大规格的入户管对应多大规格的各种阀门、过滤器、热量表;一般压力表、温度计不分规格。

2.不同规格干管的长度={1.5(从外墙皮1.5)+ 一层平面图上量出的不同规格的长度}*2根(供回水)

3.波纹伸缩器(分规格数)一般在干管上设，多大规格的干管对应多大规格的伸缩器(在一层干管图上可查得)

二.立管的计算

1.不同规格立管的长度=每一层的层高*对应规格的层数

2.立管最低端的阀门(分规格数)

3.立管最高端的自动排气阀(分规格数)，一般自动排气阀都带一个控制阀，因为定额里的自动排气阀不含控制阀，所以应单独套价

4.立管的穿楼板套管(分规格数)

三.支管的计算

1.从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来

2.从立管上接出的支管一般有穿墙套管(分规格数)

3.支管的长度=在大样图上量出从管井至分集水器的距离+(分集水器距地高度+0。2)*2根(一供一回)+立管接支管处的高度*2(因为支管从立管接出时是在本层楼板上的(H+0.6假设的)接出的，现地热管要走地面所以要返到地面的垫层里)。

4.按不同的回路统计分集水器的数量(因为不同回路的分集水器材料价格不一样)

四.计算地面的净面积=房间主墙间的净面积(因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额)

五.计算地面的净周长(因为算出此量后可以计算地面的聚苯板条的长度)

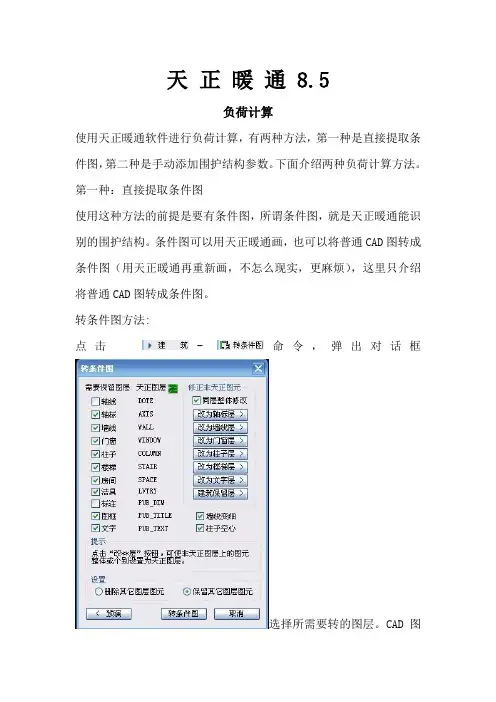

天 正 暖 通 8.5

负荷计算

使用天正暖通软件进行负荷计算，有两种方法，第一种是直接提取条件图，第二种是手动添加围护结构参数。下面介绍两种负荷计算方法。

第一种：直接提取条件图

使用这种方法的前提是要有条件图，所谓条件图，就是天正暖通能识别的围护结构。条件图可以用天正暖通画，也可以将普通CAD图转成条件图（用天正暖通再重新画，不怎么现实，更麻烦），这里只介绍将普通CAD图转成条件图。

转条件图方法:

点击 - 命令，弹出对话框选择所需要转的图层。CAD图

的图层应明确，墙体为一图层，门窗为一图层。转换后，检查条件图，是否与转之前一致，如果不同，手动修改。

转条件图成功后，然后需要搜索房间。点击--，如果无误，再点击。搜索房间成功时，房间中间会出现。（注：搜索的房间一定要闭合） 搜索成功后，就可进行负荷计算。点击-。弹出负荷计算对话框，点击新建工程的层号，再点击 从图纸提取房间。提取成功后，便可查看围护结构的详细负荷。其它负荷则需要手动添加。完成负荷计算。

第二种：手动添加围护结构参数 点击-，弹出负荷计算对话框，点击新建工程的层号，再点击新建房间，便可进行手动添加围护结构参数及其它负荷。

如有错误，欢迎指正

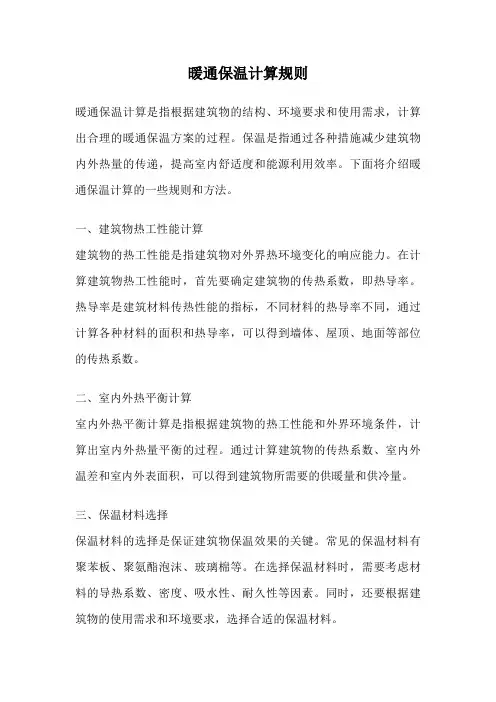

暖通保温计算规则

暖通保温计算是指根据建筑物的结构、环境要求和使用需求，计算出合理的暖通保温方案的过程。保温是指通过各种措施减少建筑物内外热量的传递，提高室内舒适度和能源利用效率。下面将介绍暖通保温计算的一些规则和方法。

一、建筑物热工性能计算

建筑物的热工性能是指建筑物对外界热环境变化的响应能力。在计算建筑物热工性能时，首先要确定建筑物的传热系数，即热导率。热导率是建筑材料传热性能的指标，不同材料的热导率不同，通过计算各种材料的面积和热导率，可以得到墙体、屋顶、地面等部位的传热系数。

二、室内外热平衡计算

室内外热平衡计算是指根据建筑物的热工性能和外界环境条件，计算出室内外热量平衡的过程。通过计算建筑物的传热系数、室内外温差和室内外表面积，可以得到建筑物所需要的供暖量和供冷量。

三、保温材料选择

保温材料的选择是保证建筑物保温效果的关键。常见的保温材料有聚苯板、聚氨酯泡沫、玻璃棉等。在选择保温材料时，需要考虑材料的导热系数、密度、吸水性、耐久性等因素。同时，还要根据建筑物的使用需求和环境要求，选择合适的保温材料。

四、保温层厚度计算

保温层的厚度是保证建筑物保温效果的重要因素。通过计算保温材料的导热系数、室内外温差和保温层的面积，可以得到保温层的厚度。在计算保温层厚度时，需要考虑保温材料的导热系数、室内外温差和保温层的面积。

五、保温系统计算

保温系统是指建筑物的供暖、供冷、通风和空调系统。在计算保温系统时，需要考虑建筑物的热工性能、室内外热平衡和保温材料的选择。通过计算建筑物的供暖量、供冷量、通风量和空调量，可以确定保温系统的设计参数和设备选型。

六、保温工程费用计算

保温工程费用是指保温系统的建设和运维所需的投入。在计算保温工程费用时，需要考虑保温材料的价格、施工人工费用、设备采购费用和能源消耗费用等因素。通过计算保温工程的投资和运营成本，可以评估保温方案的经济性和可行性。

七、保温效果评估

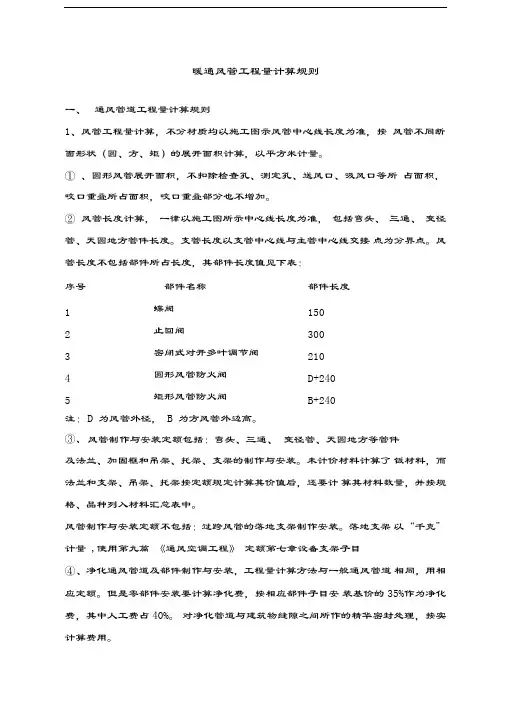

暖通风管工程量计算规则

一、 通风管道工程量计算规则

1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按 风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

① 、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所 占面积，咬口重叠所占面积，咬口重叠部分也不增加。

② 风管长度计算， 一律以施工图所示中心线长度为准， 包括弯头、 三通、 变径管、天圆地方管件长度。支管长度以支管中心线与主管中心线交接 点为分界点。风管长度不包括部件所占长度，其部件长度值见下表：

序号 部件名称 部件长度

1 蝶阀 150

2 止回阀 300

3 密闭式对开多叶调节阀 210

4 圆形风管防火阀 D+240

5 矩形风管防火阀 B+240

注： D 为风管外径， B 为方风管外边高。

③、 风管制作与安装定额包括：弯头、三通、 变径管、天圆地方等管件

及法兰、加固框和吊架、托架、支架的制作与安装。未计价材料计算了 钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计 算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。落地支架 以“千克”计量 ,使用第九篇 《通风空调工程》 定额第七章设备支架子目

④ 、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道 相同，用相应定额。但是零部件安装要计算净化费，按相应部件子目安 装基价的 35%作为净化费，其中人工费占 40%。 对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤ 、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊 销。当风管工程量在 30 平方米以上时，摊销 0.06M3/10M2；30 平方米 以下的按 0.09

M3/10M2 。

⑥ 、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的 施工组织设计方案必须经过审批，其运输费按下方法计算：
