第一章电路的基本知识习题
一、填空
1、电场的最基本性质是________________________。用检验电荷q测出某一电场中 P点电场强度E=2／m,将q拿走后，P点场 强EP=____________。
2、电路是由______、_______、_______和________ 等组成的闭合电路。
3、电路有_______、_______ 和________ 三种状态。
4、最常用的导线有 _______ 和_______等，是用来____________ 电能的。
5、电路中_________的定向移动形成电流，电流的大小是指单位_________内通过导体横截面的__________________。
6、电动机是把______能转换为________的装置。
7、形成电流必须具备的两个基本条件是⑴_______________________________ ⑵___________________________________。
8、通过一个电阻的电流是2A，经过1min，通过这个电阻横截面的电荷量是______C。
9、_________力把正电荷从电源负极经内电路移送到正极做的功跟被移送的电荷量的比值,称为电源的_________。
10、习惯上规定______定向移动的方向为电流方向。金属导体中自由电子的定向移动方向与电流方向是________的。
11、电压表征电场力把单位正电荷从电源_____极，经过电源外部移到电源______极所做的功。
12、 7.5kV=_______V； 950mV =_________V；500mA=________A；
2.5A=_________mA；0.05mA=___________A； 1×10 4mA=____________A；
6.2V=________MV =_______kV。
13、电阻是表示物体对电流起________作用的物理量。
第 1 章 电路的基本概念和基本定律（习题）
第 1 章 电路的基本概念和基本定律（习题）
1.1 “两点间的电压等于这两点的电位值之差。由于电位值取决于电路的参考点，所以当参考点改变时，这两点的电压也会改变。”这种说法正确吗？
1.2 理想电压源和理想电压源可以等效变换吗 ?
1.3 电源输出的电流和功率取决于什么？
1.4 图示一段电路 N ，电流电压参考方向如图中所标。
（ 1 ）若 时 ， ，求 时 N 吸收的功率 。
（ 2 ）若 时 ， ，求 时 N 产生的功率 。
题 1.4图 1.5 图示一段直流电路 N ，电流参考方向如图中所标，已知直流电压表读数为 5V ，并知 N 吸收功率为 10W ，求电流 I 。
题 1.5图 题1.6图 1.6 图示一段直流电路 N ，已知电流表读数为 2mA ，并知 N 产生的功率为 6mW ，求电压 U 。
1.7 图示电路中，一个 6V 理想电压源与不同的外电路相接，求 6V 电压源三种情况下分别供出的功率 。
题 1.7图
1.8 图示电路，已知 U =28V ，求电阻 R 。
题 1.8图
1.9 求图示各电路的开路电压。
题 1.9图
1.10 求图示各电路的电流 I 。
题 1.10图
1.11 求图示各电路的电压 U 。
题 1 . 11图
1 . 12 求图示电路中的电流 。
题 1.12图
题1.13图 1.13 图示电路， （ 1 ）开关 S 打开时，求电压 ；
（ 2 ）开关 S 闭合时，求电流 。
1.14 将以下各图对 ab 端化为最简形式的等效电压源形式和等效电流源形式。
题 1.14图
1.15 图示电路，已知电压 ，求 。
题 1.15 图
1.16 图示电路，求电流 。
题 1.16 图
1.17 图示电路，求电位 、 及 电流源产生的功率 。
题 1.17图
1.18 图示电路为含有受控源的电路，求电流 。
1

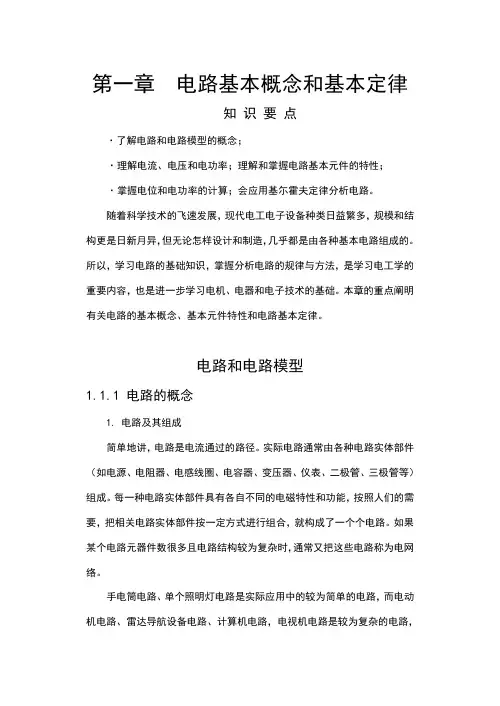

第一章 电路基本概念和基本定律
知 识 要 点
·了解电路和电路模型的概念；
·理解电流、电压和电功率；理解和掌握电路基本元件的特性；
·掌握电位和电功率的计算；会应用基尓霍夫定律分析电路。
随着科学技术的飞速发展，现代电工电子设备种类日益繁多，规模和结构更是日新月异，但无论怎样设计和制造，几乎都是由各种基本电路组成的。所以，学习电路的基础知识，掌握分析电路的规律与方法，是学习电工学的重要内容，也是进一步学习电机、电器和电子技术的基础。本章的重点阐明有关电路的基本概念、基本元件特性和电路基本定律。
1.1电路和电路模型
1.1.1 电路的概念
1. 电路及其组成
简单地讲，电路是电流通过的路径。实际电路通常由各种电路实体部件（如电源、电阻器、电感线圈、电容器、变压器、仪表、二极管、三极管等）组成。每一种电路实体部件具有各自不同的电磁特性和功能，按照人们的需要，把相关电路实体部件按一定方式进行组合，就构成了一个个电路。如果某个电路元器件数很多且电路结构较为复杂时，通常又把这些电路称为电网络。
手电筒电路、单个照明灯电路是实际应用中的较为简单的电路，而电动机电路、雷达导航设备电路、计算机电路，电视机电路是较为复杂的电路，但不管简单还是复杂，电路的基本组成部分都离不开三个基本环节：电源、2
负载和中间环节。
电源是向电路提供电能的装置。它可以将其他形式的能量，如化学能、热能、机械能、原子能等转换为电能。在电路中，电源是激励，是激发和产生电流的因素。负载是取用电能的装置，其作用是把电能转换为其他形式的能（如：机械能、热能、光能等）。通常在生产与生活中经常用到的电灯、电动机、电炉、扬声器等用电设备，都是电路中的负载。中间环节在电路中起着传递电能、分配电能和控制整个电路的作用。最简单的中间环节即开关和联接导线；一个实用电路的中间环节通常还有一些保护和检测装置。复杂的中间环节可以是由许多电路元件组成的网络系统。
第一章 电路基本概念和基本定律
知 识 要 点
·了解电路和电路模型的概念；
·理解电流、电压和电功率；理解和掌握电路基本元件的特性；
·掌握电位和电功率的计算；会应用基尓霍夫定律分析电路。
随着科学技术的飞速发展，现代电工电子设备种类日益繁多，规模和结构更是日新月异，但无论怎样设计和制造，几乎都是由各种基本电路组成的。所以，学习电路的基础知识，掌握分析电路的规律与方法，是学习电工学的重要内容，也是进一步学习电机、电器和电子技术的基础。本章的重点阐明有关电路的基本概念、基本元件特性和电路基本定律。
电路和电路模型
1.1.1 电路的概念
1. 电路及其组成
简单地讲，电路是电流通过的路径。实际电路通常由各种电路实体部件（如电源、电阻器、电感线圈、电容器、变压器、仪表、二极管、三极管等）组成。每一种电路实体部件具有各自不同的电磁特性和功能，按照人们的需要，把相关电路实体部件按一定方式进行组合，就构成了一个个电路。如果某个电路元器件数很多且电路结构较为复杂时，通常又把这些电路称为电网络。
手电筒电路、单个照明灯电路是实际应用中的较为简单的电路，而电动机电路、雷达导航设备电路、计算机电路，电视机电路是较为复杂的电路，但不管简单还是复杂，电路的基本组成部分都离不开三个基本环节：电源、负载和中间环节。
电源是向电路提供电能的装置。它可以将其他形式的能量，如化学能、热能、机械能、原子能等转换为电能。在电路中，电源是激励，是激发和产生电流的因素。负载是取用电能的装置，其作用是把电能转换为其他形式的能（如：机械能、热能、光能等）。通常在生产与生活中经常用到的电灯、电动机、电炉、扬声器等用电设备，都是电路中的负载。中间环节在电路中起着传递电能、分配电能和控制整个电路的作用。最简单的中间环节即开关和联接导线；一个实用电路的中间环节通常还有一些保护和检测装置。复杂的中间环节可以是由许多电路元件组成的网络系统。
