饰面砖工程施工技术

（六）饰面砖工程

1、 室内墙面贴砖：

（1） 工艺流程：

基层处理→贴标志砖→镶贴→檫缝→清洁。

（2） 操作工艺：

1） 施工开始：

首先进行抄平、弹线、套方。在同一墙面上的砖块横竖排列，原则上不得有一行以上的非整砖，如发生设，应科学、合理安排，使之协调、美观。遇到突出的管线、灯具、洁具、暖气设备时，应用整砖套割吻合，不得用破砖拼凑镶贴。门窗两侧排整砖，向两侧排，大面积施工前应先做样板，样板完成后必须经质检部门确认合格后，方能大面积施工。面砖排砖不正确。解决方法：从顶板往下排，防止顶部出现20—30MM的破砖，如顶部是整砖，下部出现20—30MM的破砖时，应把顶部面砖裁小一些，使上下两部位均匀为两个大半砖。门窗口及阳角处必须以整砖镶贴，破砖位置应放在阴角或门窗洞口中间部位，如果阴角处及门窗洞口中间部位的破砖大于1/3面砖宽度时，可以镶贴，如果小于1/3瓷砖宽度，应镶贴两块相等的大半砖。面砖套割尺寸过大、不吻合及出现破砖。解决办法：镶贴时，应确定管道及支、托架大概位置，在镶贴到管道支托架位置时，预留上下或左右两块面砖。根据投影到两块面砖的竖缝或水平缝的位置确定管道支、托架位置，在安装管道支、托架后，按照支托架的厚度，从上、下或左、右方向量出距面砖边缘的距离，最后按此尺寸套割面砖补贴。

2） 基层处理：

砖基层：将砖面浇水湿润，用1：3水泥砂浆按套方、弹线的样筋高度或标志，用木抹子压实，搓毛厚度为10—20MM。

混凝土底面：将底面浇水湿润后，用水灰比为0.4—0.5的素水泥浆，掺有水泥重的3—5%的108胶满刷一遍，再抹1：3水泥砂浆按套方、弹线的标筋高度或标志，用木搓板压实搓毛，搓毛厚度为10—20MM。

3） 贴标志筋：

标志点是用废面砖用水泥砂浆粘贴在找平层上，按此拉通线或靠尺板作为铺贴面砖的控制点。标志点间距为1.5×1.5M，面砖铺贴到此处时再敲掉。

4） 镶贴：

技术交底记录 编 号

表C2-1

工程名称 望京新城B区6-10#地B区商业楼 交底日期 2005-10-26

施工单位 中天建设集团有限公司第四建设公司 分项工程名称 外墙面砖工程

交底提要 外墙饰面砖粘贴技术交底

交底内容：

1、施工准备

1.1材料要求

1.1.1 水泥：饰面砖粘贴采用普通硅酸盐水泥，强度等级不应低于32.5。水泥应有出厂证明，并对凝结时间、安定性及抗压强度进行复试。

1.1.2 砂：基层处理及饰面砖粘贴应采用粗砂或中砂，勾缝所用砂浆应采用细砂，使用前应过筛，含泥量不应大于3%。

1.1.3 粘结剂采用1：1的水泥细砂浆掺建筑胶粘结。其粘结强度不应小于0.6Mpa。

1.1.4 饰面砖：为满足北京地区抗冻性的要求，陶瓷饰面砖的吸水率不应大于6%，并按规定对其抗东性试验。

1.2 机具准备

钢丝刷、錾子、铁锤、皮锤、毛刷、笤帚、水桶、铁抹子、木抹子、铁锹、筛子、刮杠、水平尺、游标卡尺、自制选砖套板、线坠、盒尺、墨线盒、水泥钉、铅丝、铅笔、方尺、自制米厘条、成品塑料卡子、白线、灰铲、开刀或钢锯条、勾缝用托灰板、勾缝溜子、擦布或棉纱、毛刷、电动无齿切割锯、手推车、自制量具等。

1.3 作业条件

1.3.1 饰面砖、水泥、砂、粘结剂、等按要求进场存放，其中饰面砖应有生产厂家的出厂检验报告和产品合格证，并应对几何尺寸、表面质量、吸水率、抗冻性等指标进行复检。

1.3.2 饰面砖取样复试合格后，使用自制套板逐块选砖。同时用肉眼观察饰面砖表面，缺陷及色差明显的不允许使用。

1.3.3 外墙施工脚手架、吊篮已搭设、安装完毕，经安全部门验收，符合使用要求和安全规定；外门窗安装并与墙体之间的缝隙封堵完毕；阳台、护栏、突出墙面的造型以及墙面各种预留洞口、预埋件已处理完毕。

2、施工工艺

2.1 工艺流程：饰面砖工程深化设计→基层处理→吊垂直、套方、找规矩、贴灰饼→打底灰抹找平层→排砖→分格弹线→弹线→浸砖→粘贴饰面砖→勾缝→清理表面

施工技术文件

1 / 13 一、工程简介

、工程概况：

本工程为援尼泊尔国家武警学院项目，总建筑面积 （包含：教学办公楼、礼堂 、宿舍楼 、宿舍楼、宿舍楼 、宿舍楼 、食堂、室内训练馆 、及其它附属建筑）。各单体建筑物外墙饰面为外墙饰面砖，局部为涂料。

编制本施工组织方案的目的：援尼泊尔国家武警学院项目各单体楼的外立面装饰工程是由外墙饰面砖，外墙涂料等分部项目组成。因其外立面装饰数量大、工序繁琐等特点，通过编写施工组织方案进行统筹安排，合理的、安全的、保质保量的、按期完成外墙饰面砖的施工。编制依据的标准及规范

《建筑工程施工质量验收统一标准》（）

《建筑装饰装修工程质量验收规范》（－）

《施工现场临时用电安全技术规范》（）

《建筑施工扣件式钢管脚手架安全技术规范》（版）

《建筑施工安全检查标准》（）

《建筑施工高处作业安全技术规范》（）

本工程设计图纸 。

本工程施工组织设计

二、工程施工特点

外墙饰面砖施工面积大，墙角多、墙柱墙垛多，大面积镶贴量少。

本工程由外墙饰面砖与外墙涂料巧妙组合。外墙墙柱的凸起与外窗墙面的内凹，使建筑立面虚实相间。

外墙饰面砖的镶贴效果超越红砖清水墙的饰面效果，使建筑物整体显得古朴典雅更显设计新颖，抡眼悦目，与众不同。

本工程施工工期紧，恰又在雨期施工，给饰面砖防雨和成品保护带来较大的难度。

目标工程质量: 按《建筑装饰装修工程质量验收规范》（－），达到优良的标准。

安全目标:安全施工无事故。

三、 施工准备

技术准备

()施工前认真阅读图纸，对图纸内容进行仔细核对，充分理解建筑物外立面施工技术文件

2 / 13 的整体效果，并编制好外墙饰面砖工程施工技术交底。

()做好室外饰面砖堆放、防雨苫盖。做好饰面砖进场的外观尺寸检验，外墙砖的倒角工作。

()复查抹灰基层的施工质量。因为抹灰基层的施工质量如何，对外墙饰面砖施工有一定的影响。特别是墙面的垂直度、平整度偏差，将影响到饰面砖的镶贴进度和镶贴质量。

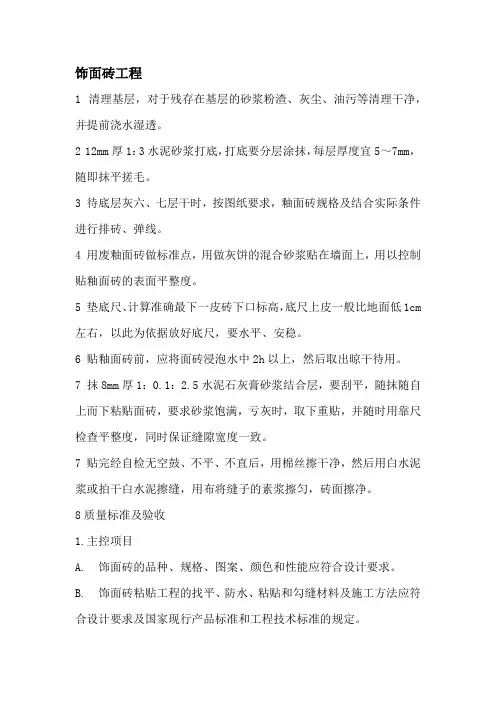

饰面砖工程

1 清理基层，对于残存在基层的砂浆粉渣、灰尘、油污等清理干净，并提前浇水湿透。

2 12mm厚1：3水泥砂浆打底，打底要分层涂抹，每层厚度宜5～7mm，随即抹平搓毛。

3 待底层灰六、七层干时，按图纸要求，釉面砖规格及结合实际条件进行排砖、弹线。

4 用废釉面砖做标准点，用做灰饼的混合砂浆贴在墙面上，用以控制贴釉面砖的表面平整度。

5 垫底尺、计算准确最下一皮砖下口标高，底尺上皮一般比地面低1cm左右，以此为依据放好底尺，要水平、安稳。

6 贴釉面砖前，应将面砖浸泡水中2h以上，然后取出晾干待用。

7 抹8mm厚1：0.1：2.5水泥石灰膏砂浆结合层，要刮平，随抹随自上而下粘贴面砖，要求砂浆饱满，亏灰时，取下重贴，并随时用靠尺检查平整度，同时保证缝隙宽度一致。

7 贴完经自检无空鼓、不平、不直后，用棉丝擦干净，然后用白水泥浆或拍干白水泥擦缝，用布将缝子的素浆擦匀，砖面擦净。

8质量标准及验收

1.主控项目

A. 饰面砖的品种、规格、图案、颜色和性能应符合设计要求。

B. 饰面砖粘贴工程的找平、防水、粘贴和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。 C. 饰面砖粘贴必须牢固。

D.满粘法施工的饰面砖工程应无空鼓、裂缝。

2. 一般项目

A. 饰面砖表面应平整、洁净、色泽一致，无裂痕和缺损。

B. 阴阳角处搭接方式、非整砖可用部位应符合设计要求。

C. 墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。

D. 饰面砖接缝应平直、光滑，填嵌应连续、密实；宽度和深度应符合设计要求。

E. 有排水要求的部位应做滴水线（槽）。滴水线（槽）应顺直，流水坡向应正确，坡度应符合设计要求。

F. 饰面砖粘贴的允许偏差和检验方法应符合下表的规定。

饰面砖粘贴的允许偏差和检验方法

项次 项目 允许偏差（mm） 检验方法 外墙
