发电机抽穿转子技术安全措施

发电机穿转子

安全、技术、组织措施

编 制：

审 核：

批 准：

石河子天富水利电力工程有限责任公司检修安装分公司

2015年04月27日

号机A级检修发电机穿转子安全、技术、组织措施

工作任务： 号机发电机穿转子

时间： 年 月 日

施工单位：石河子天富水利电力工程有限责任公司检修安装分公司

组织措施：

施工总安全负责人： 工作负责人：

工作成员：

南侧工作人员

北侧工作人员

记录、工具员 起重负责人：

发电机穿转子起吊过程由 统一指挥

安全措施：

1、 在发电机周围划出工作区，挂警告牌。

2、 检查穿转子用的专用工具应完好、无损，并符合要求。

3、 检查行车的电气和机务设备动作正常，负载试验合格；穿转子过程中行车的抱闸处由行车维护人员设专人监护。

4、 钢丝绳符合要求，试验合格；倒链检查合格；转子横向托架符合要求。

5、 参加检修工作人员进行安全教育和技术培训，达到上岗条件。 6、 进入发电机膛内必须穿连体工作服、软底鞋，衣服严禁纽扣。

7、 发电机膛内要铺上胶皮保护；

8、 进入发电机检修区域内，携带检修工具必须进行登记，防止遗留在发电机内。

9、 穿转子的起重工作，必须有专业人员担任，起重指挥只能由一人担任。

10、穿转子时，认真检查气隙均匀，防止定转子互相碰撞、摩擦。

11、转子在发电机外要调整至水平，待气隙均匀后，方可将转子穿入定子膛。

12、在穿转子时钢丝绳不能触及轴颈、集电环；转子起吊处要做好保护措施；在起吊、放置与移动转子时，禁止从护环处起吊或以护环做支点。

电气电机一试题

1.机房低压电动机检修前验电的注意事项？

答：（1）选用合格低压验电笔；

（2）用食指和中指握住验电笔的笔身，拇指触及验电笔的末端金属部位；

（3）在有电设备上检验验电笔良好；

（4）在电动机的交流接触器A、B、C相上、下口分别进行验电；

（5）经验明确无电压后，方可办理开工手续。

2.循环水泵电机抽转子的安全工作程序？

答：（1）准备工作完成，具备抽转子的条件；

（2）办理《起重作业申请单》。钢丝绳应经试验合格且挂有合格证；

（3）起吊工作应由有经验且持有《特种作业人员操作证》的天车司机和指挥人员进行操作；

（4）人员进行合理分工，起吊过程中各负其责。起重物下严禁站人； （5）起吊过程应平稳而缓慢，勿碰定子线圈和其他构件；2.6转子放置支架上应平稳且使三个支架受力均匀。

3.氢冷发电机排氢的安全措施？

答：（1）办理发电机排氢用第二种工作票；

（2）缓慢将发电机氢压降至0.01Mpa；

（3）排氢工作开始时，通知运行值班人及时调整密封油压；

（4）二氧化碳充入压力应在0.03Mpa及以下，以确保二氧化碳不结霜；

（5）经制氢站人员化验合格后，及时通入干燥的压缩空气将二氧化碳排出发电机，排氢工作方告结束。

4.发电机转子扒(装)护环的安全措施？

答：（1）氧气和乙炔瓶保持八米的间距，将瓶子固定好，并应由专人看护；

（2）氧气和乙炔瓶及氧气、乙炔带子均应统一编号；

（3）现场准备五瓶二氧化碳灭火器；

（4）工作现场经氢站测氢合格并办理动火工作票后方可开工； （5）所有参加工作的人员应戴护目眼镜，戴石棉手套，扒护环工作应在一人的统一指挥下进行；

（6）使用烤把前应请有经验的专业人员讲解使用方法和注意事项，并始终在现场监护。

（7）烤把的火焰远离人员；

（8）护环起吊时，固定牢靠起吊平稳。

5.6KV高压电动机检修第一种工作票的安全措施？

答：应拉开关和刀闸栏内填写：拉开#XX开关，取下#XX开关操作（合闸）保险、二次（合闸）插头，将XX开关拉（摇）出间隔；地线栏内填写：无；遮拦标示牌栏填写：在XX开关柜门上挂“禁止合闸、有人工作”标示牌；在X号机微机画面中将XX开关至“检修”位；在XX电动机上挂“在此工作”标示牌。

- 1 - 发电机、励磁机现场维修安全技术措施

1. 工作负责人按照相关规定要求办理工作票、杜绝不按照相关规定办理工作票和无票作业

2. 吊抽发电机转子过程当中，必须保持转子水平，用透光法严密监视定子和转子之间的间隙（转子大齿置于垂直位置）不许转子擦伤定子铁芯与线棒或将转子直接停放在定子铁芯上

3. 起吊用的钢丝绳不应碰到转子的轴颈、风扇、滑环等，起吊时不得在转子护环上施力，在系钢丝绳的位置必须衬以木板，以防损坏转子及钢丝绳在转子上滑动等。

4. 工作现场必须照明充足。认认真真的做好现场检测、修理技术记录，及时进行整理。

5. 对于起吊大型部件，必须由专人对起吊前进行全面检查，吊车、绳扣等确认 无误时由专人指挥起吊分公司安全员到场监督。

6. 励磁机开盖后，中途退出现场时应用白布遮盖。

7. 正确合理使用劳保用品，进入现场要按照相关规定着装，电气作业要穿绝缘鞋。

8. 动火工作必须办理动火证，消防器材定置定位。

9. 安全施工做到“五无两保”：无破皮流血及轻伤；无高空落物；无火险；无 设备损坏；无违章、无违纪；保大修全过程当中的人身安全；保大修全过程的设备安全。

- 2 - 电气车间

第 1 页 共 7 页

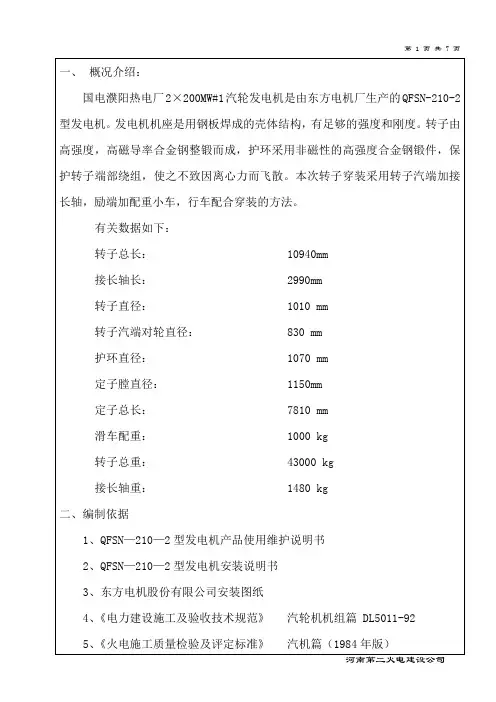

河南第二火电建设公司 一、 概况介绍：

国电濮阳热电厂2×200MW#1汽轮发电机是由东方电机厂生产的QFSN-210-2型发电机。发电机机座是用钢板焊成的壳体结构，有足够的强度和刚度。转子由高强度，高磁导率合金钢整锻而成，护环采用非磁性的高强度合金钢锻件，保护转子端部绕组，使之不致因离心力而飞散。本次转子穿装采用转子汽端加接长轴，励端加配重小车，行车配合穿装的方法。

有关数据如下：

转子总长： 10940mm

接长轴长： 2990mm

转子直径： 1010 mm

转子汽端对轮直径： 830 mm

护环直径： 1070 mm

定子膛直径： 1150mm

定子总长： 7810 mm

滑车配重： 1000 kg

转子总重： 43000 kg

接长轴重： 1480 kg

二、编制依据

1、QFSN—210—2型发电机产品使用维护说明书

2、QFSN—210—2型发电机安装说明书

3、东方电机股份有限公司安装图纸

4、《电力建设施工及验收技术规范》 汽轮机机组篇 DL5011-92

5、《火电施工质量检验及评定标准》 汽机篇（1984年版）

第 2 页 共 7 页

河南第二火电建设公司 6、《电力建设安全工作规程》 （火力发电厂部分）DL5009.1-2002

三、施工准备

1、技术准备

（1）转子装配图纸 1Q2687-S

（2）抽装转子工具图 2Q3269

（3）垫条装配 2Q1266
