布袋除尘器技术性能表

****有限责任公司

****辅机设备

布袋除尘器

技术协议

2016年2月

有限公司

2 一、总则

1.1 本协议书的使用范围，仅限于****有限责任公司***辅机设备

布袋除尘器，它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面

的技术要求。

1.2 本协议书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本协议书和现行工业标准的优质产品。

1.3 如果供方没有以书面对本协议书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本协议书的要求。

1.4 在签订合同之后，需方有权提出因规范标准和规范发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

1.5 本技术协议书所使用的标准与供方所执行的标准不一致时，按较高的标准执行。

1.6 本技术协议书作为合同的附件，与合同具有同等法律效力。

二、设计依据

甲方提供的技术参数及相关国家、行业标准。

三、设计、制造标准

除尘器的设计、制造、测试、验收将满足下列规范和标准：

《大气污染物综合排放标准》 GB13223-2003

《锅炉烟尘测试方法》 GB/T5468-91

《工业企业噪声控制设计规范》 GBJ78-85

《钢结构设计规范》 GBJ17-88

《袋式除尘器安装要求验收规范》 JB/T471-96

《袋式除尘器用滤料及滤袋技术条件》 GB12625

《袋式除尘器性能测试方法》 GB12138

《分室反吹袋式除尘器技术条件》 ZBJ88012-89

第1页 共6页 设备位号：L30601A/B/C/D 无水氯化镁颗粒料仓LCM-70型仓顶式 脉冲袋式除尘器技术规格书 青海盐湖机电装备制造有限公司 2013年03月04日第2页 共6页 目 录 1.总则 ............................................................................................................... 3 2.供货设备一览 表 ........................................................................................... 3 3.设备数据单 ................................................................................................... 4 第3页 共6页 1.总则 1.1本技术部分适用于青海盐湖工业集团10万吨/年电解镁工程电解车间无水氯化镁颗粒料仓上部的布袋收尘器,它提出了该设备的功能、性能、材料等方面的技术要求及相关的伴随服务。 1.2 本技术部分并未对一切技术细节做出规定，投标方应提供符合本技术部分的技术条件和满足招标方使用要求的优质产品。 1.3 本技术部分所用的标准如与投标方所执行的标准不一致时，按较高标准执行。 2.工程概况 2.1生产规模： 设计能力年生产10万吨金属镁 2.2 安装地点：青海盐湖电解镁工程电解车间无水氯化镁颗粒料8个储料仓上部 3.自然条件 极端最高气温： 35℃ 极端最低气温： -29.7℃ 年平均气温： 5.9℃ 年平均气压: 73.56kPa 厂区海拔标高： 2680m 年平均相对湿度： 26% 年平均降雨量： 35mm 全年主导风向为东风，频率为 SW 频率 18.4% 年平均风速： 4.1 m/s 地震烈度 7度 4.主要技术要求 4.1 设备编号：L30601A/B/C/D； 名称：布袋收尘器 第4页 共6页 数量：4台（套） 规格：1807mm（长）x1499mm（宽）x3200mm（高） 重量：～6500kg（设备厂家确定） 材质：316L不锈钢 4.2 性能要求：严格控制水分进入无水氯化镁仓，仓内使用露点为-40℃的干燥空气保护。 单位 工艺数据 最大进口气体流速 kg/h 3079 最大进口气体流速 Am3/h 401 正常进口气体流速 kg/h 2592 正常进口气体流速 Am3/h 338 最高进口气体温度 ℃ 58 正常进口气体温度 ℃ 58 最高进口气体压力 kPa 752 正常进口气体压力 kPa 752 进口气体成分 空气 % vol 100 收灰成分 MgCl2 % wt 95.94 MgOHCl % wt 0.2 NaCl % wt 1.16 CaCl2 % wt 2.32 KCl % wt 0.26 H2O % wt 0.03 其他盐 % wt 0.08 杂项 % wt 0.01 第5页 共6页 5.设备数据单 设备操作参数 1 进风流量 338Am3/h 2 进风温度 58 3 进风压力 752000Pa 4 运行方式 连续 5 设备位于 室外 6 电气防护等级 IP55 设备参数 1 设备能力 401Am3/h 2 除尘效率 99.5% 3 过滤面积 72.3 m2 4 过滤风速 0.1m/min 5 设备承压 ±5000Pa 6 设备阻力 ≤200 Pa 7 排放浓度 ≤20mg/Nm3 8 滤袋数量 64条 9 滤袋规格 Φ120×3000mm 10 电磁脉冲阀 2”淹没式 德国诺冠或韩国朝日 8组 11 储气罐 1 m3 设备性能 1 清灰方式 脉冲在线清灰 2 清灰控制方式 手动 压差 时间 3 清灰压缩空气压力及消耗 0.3-0.6MPa 1Nm/min 4 PLC 采用西门子或施耐德 材料 1 箱体 SUS316L ≥5mm 2 灰斗 SUS316L ≥5mm 3 支架 SUS316L ≥5mm 4 花板 SUS316L ≥5mm 5 滤袋 PTFE 6 滤袋骨架 SUS316L 供货范围 1. 除尘单元及箱体2. 清灰系统3. 连接法兰4. 滤袋 5.滤袋骨架6. 电控箱7. 仪表8. 检修平台及爬梯9. 设备上的照明10. 备品备件11. 压力调第6页 共6页 节阀及截止阀组件储气罐及压缩空气管路系统 重量尺寸及安装 1 设备重量 6500Kg 2 进风口尺寸 φ1807×1499mm 3 进风方向 垂直 4 排灰口高度 790mm 5 外形尺寸 3300×3000×4850mm 6 出风口尺寸 φ400mm 7 出风方向 垂直 8 安装方式 仓顶

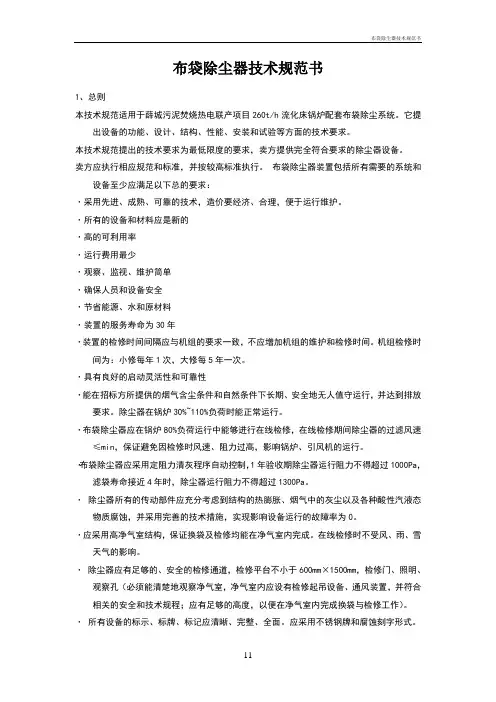

布袋除尘器技术规范书

11 布袋除尘器技术规范书

1、总则

本技术规范适用于薛城污泥焚烧热电联产项目260t/h流化床锅炉配套布袋除尘系统。它提出设备的功能、设计、结构、性能、安装和试验等方面的技术要求。

本技术规范提出的技术要求为最低限度的要求，卖方提供完全符合要求的除尘器设备。

卖方应执行相应规范和标准，并按较高标准执行。 布袋除尘器装置包括所有需要的系统和设备至少应满足以下总的要求：

·采用先进、成熟、可靠的技术，造价要经济、合理，便于运行维护。

·所有的设备和材料应是新的

·高的可利用率

·运行费用最少

·观察、监视、维护简单

·确保人员和设备安全

·节省能源、水和原材料

·装置的服务寿命为30年

·装置的检修时间间隔应与机组的要求一致，不应增加机组的维护和检修时间。机组检修时间为：小修每年1次，大修每5年一次。

·具有良好的启动灵活性和可靠性

·能在招标方所提供的烟气含尘条件和自然条件下长期、安全地无人值守运行，并达到排放要求。除尘器在锅炉30%~110%负荷时能正常运行。

·布袋除尘器应在锅炉80%负荷运行中能够进行在线检修，在线检修期间除尘器的过滤风速≤min，保证避免因检修时风速、阻力过高，影响锅炉、引风机的运行。

·布袋除尘器应采用定阻力清灰程序自动控制，1年验收期除尘器运行阻力不得超过1000Pa，滤袋寿命接近4年时，除尘器运行阻力不得超过1300Pa。

· 除尘器所有的传动部件应充分考虑到结构的热膨胀、烟气中的灰尘以及各种酸性汽液态物质腐蚀，并采用完善的技术措施，实现影响设备运行的故障率为0。

·应采用高净气室结构，保证换袋及检修均能在净气室内完成。在线检修时不受风、雨、雪天气的影响。

· 除尘器应有足够的、安全的检修通道，检修平台不小于600mm×1500mm，检修门、照明、观察孔（必须能清楚地观察净气室，净气室内应设有检修起吊设备、通风装置，并符合相关的安全和技术规程；应有足够的高度，以便在净气室内完成换袋与检修工作）。

布袋除尘器系统技术要求

布袋除尘器系统技术要求主要包括以下几个方面：

1. 除尘效率：布袋除尘器的除尘效率应达到99.9%以上，确保烟气中的颗粒物、二氧化硫等污染物得到有效去除。

2. 过滤风速：过滤风速是布袋除尘器的重要技术参数，它决定了除尘器的处理能力和阻力。根据不同的工况和污染物种类，应选择合适的过滤风速。

3. 操作温度：布袋除尘器的操作温度应保持在设计范围内，以防止烟气结露腐蚀除尘器内部构件。同时，操作温度也要考虑到烟气的性质和除尘器的材料。

4. 阻力：布袋除尘器的阻力应控制在合理范围内，以保证烟气流通顺畅且能耗较低。通常情况下，除尘器的阻力应在1000Pa以下。

5. 防腐耐磨：布袋除尘器应具有良好的防腐耐磨性能，以适应烟气的腐蚀和磨损。在选择除尘器材料时，应考虑其耐腐蚀、耐磨损性能以及使用寿命。

6. 设备维护：布袋除尘器应易于维护和保养，能够方便快捷地更换滤袋、维修设备等操作。同时，设备的可靠性也很重要，应选择品质可靠、性能稳定的除尘器。

7. 安全性：布袋除尘器应符合相关安全标准和规范，能够确保设备的安全运行和人员的安全。在设备的制造和安装过程中，应充分考虑安全因素，采取相应的安全措施。

总之，布袋除尘器系统技术要求需要根据具体的工况和污染物种类进行定制，以确保除尘器的性能和可靠性。在选择和使用布袋除尘器时，应充分考虑以上技术要求，确保设备的正常运行和良好的环保效果。
