输电线路的振动检测与处理

输电线路导线舞动及其防范措施分析

输电线路导线舞动是由于多种因素引起的，如风力、风向变化、雨水、积雪、震动等，其导致的结果是导线振动频率、振幅和节律变化，进而影响输电设备与后续电网的安全稳定运行。因此，针对输电线路导线舞动及其防范措施进行分析至关重要。

输电线路导线舞动的原因主要有以下几个方面：

1. 气象因素：气象因素是导致输电线路导线舞动的主要因素之一，如强风、暴雨、冰雪等气象条件的变化都将导致导线舞动。在强风的情况下，导线振幅往往会变大，若风大到极限就可能导致导线断线。

2. 杆塔振动：杆塔作为输电线路搭设的主要支撑物，其振动也会导致导线舞动。导线在杆塔上下摆动时，其振动与杆塔振动产生共振，导致导线舞动加剧。

3. 电力因素：电力因素主要包括负荷变化、短路故障等。当输电线路负荷发生变化时，导线悬挂度会相应发生变化，导线附近的气流受到阻力后，导线受到的力会加大，导致导线舞动加剧。

1. 加固杆塔。加强杆塔的抗震和抗风能力，采用合理的支撑结构和防震材料等，减小杆塔振动程度，从而降低导线舞动的风险。

2. 优化导线悬挂。根据不同的气象条件和传递电力能力的需要，采用合理的悬挂方式和悬挂高度，从而减小导线舞动的范围和振幅，提高输电设备的运行安全性。

3. 安装防护装置。在一些易于导线舞动的地方，可以采用导线防护器、挂绳等装置，以起到缓冲和抑制导线舞动的作用。

4. 定期检查与维护。定期对输电线路设备进行检查和维护，及时更换老化、损坏的部件，保持输电线路设备的良好运行状态，从而减小线路自身的故障率。

综上所述，对输电线路导线舞动和其防范措施的分析是电力行业管理和安全生产的重要组成部分。只有通过科学的分析和有效的防范措施，才能保障输电设备的安全稳定运行。

论导、地线振动对输电线路的危害与防控

摘要：在电力线路输电过程中，由于受到外界风力影响，常常会出现导、地线振动的现象，这是一种比较常见的自然现象，但是对输电线路会造成很大程度上的危害，比如引起导地线断股、落线事故，加速绝缘子老化，拉线杆塔等，从而影响供电的稳定性，不利于社会生产和人民的实际生活。对此，必须要深入分析其中的原因，掌握影响因素，实施有效的防控措施，比如可以在分裂导线上安装间隔棒，安装护线条，改进悬垂线夹，从而减少微风振动可能造成的损害。本文主要针对导、地线振动对输电线路的危害与防控措施进行了论述，希望对相关人员提供有价值的参考。

关键词：导、地线；微风振动；输电线路；危害；影响因素；防控措施

引言

自从开始大规模建设架空输电线路以来，人们发现架空线在风、冰等因素作用下具有不同特征的运动现象——各种类型的振动。导线的振动按频率和振幅来分可分为微风振动和舞动；其中，导线的微风振动最为频繁，振动持续时间较长，常常会引起导线的疲劳断股，甚至断线，造成该回路的不对称运行，这对电力系统的稳定是很不利的。针对导、地线振动对输电线路的巨大危害，电力相关人员必须要提高思想重视程度，对此进行深入的分析，找到原因，及时实施科学有效的防控措施，保障我国电力事业健康稳定发展。

1 导、地线微风振动对输电线路的危害

微风振动是一种发生在架空导线、地线及光缆（OPGW 或ADSS 等）的涡流回流现象。导、地线微风振动会对输电线路造成很大的危害，具体表现在以下几个方面：

1.1引起导地线断股、落线事故

（1）为了防止微风振动。导地线上安装防振锤。但若是过多地装设防振锤，就像一个集中荷载加在导地线上，致使防振锤夹头处出现振动死点，造成断股；（2）在悬挂点使用护线条，虽然可以加强线夹处导线的强度，但由于护线条本身不能消振，在导线振动时，线条和导线之间也会发生磨损，造成线夹出口处断股，从而危害输电线路的运行[1]。

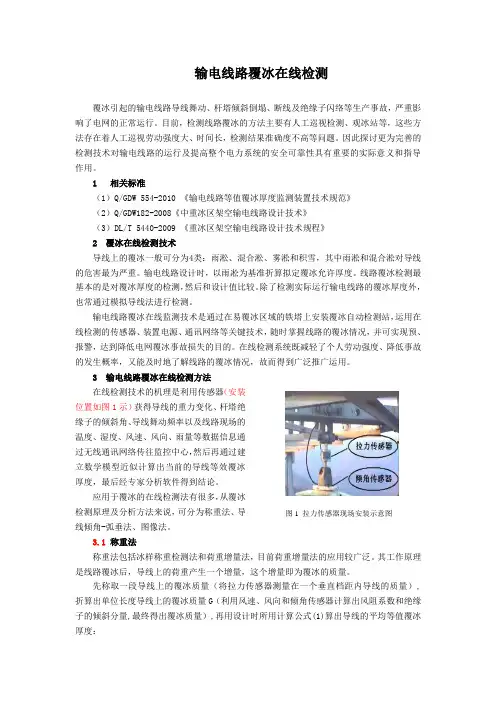

输电线路覆冰在线检测

覆冰引起的输电线路导线舞动、杆塔倾斜倒塌、断线及绝缘子闪络等生产事故，严重影响了电网的正常运行。目前，检测线路覆冰的方法主要有人工巡视检测、观冰站等，这些方法存在着人工巡视劳动强度大、时间长，检测结果准确度不高等问题。因此探讨更为完善的检测技术对输电线路的运行及提高整个电力系统的安全可靠性具有重要的实际意义和指导作用。

1 相关标准

（1）Q/GDW 554-2010 《输电线路等值覆冰厚度监测装置技术规范》

（2）Q/GDW182-2008《中重冰区架空输电线路设计技术》

（3）DL/T 5440-2009 《重冰区架空输电线路设计技术规程》

2 覆冰在线检测技术

导线上的覆冰一般可分为4类：雨淞、混合淞、雾淞和积雪，其中雨淞和混合淞对导线的危害最为严重。输电线路设计时，以雨凇为基准折算拟定覆冰允许厚度。线路覆冰检测最基本的是对覆冰厚度的检测，然后和设计值比较。除了检测实际运行输电线路的覆冰厚度外，也常通过模拟导线法进行检测。

输电线路覆冰在线监测技术是通过在易覆冰区域的铁塔上安装覆冰自动检测站，运用在线检测的传感器、装置电源、通讯网络等关键技术，随时掌握线路的覆冰情况，并可实现预、报警，达到降低电网覆冰事故损失的目的。在线检测系统既减轻了个人劳动强度、降低事故的发生概率，又能及时地了解线路的覆冰情况，故而得到广泛推广运用。

3 输电线路覆冰在线检测方法

在线检测技术的机理是利用传感器（安装位置如图1示）获得导线的重力变化、杆塔绝缘子的倾斜角、导线舞动频率以及线路现场的温度、湿度、风速、风向、雨量等数据信息通过无线通讯网络传往监控中心，然后再通过建立数学模型近似计算出当前的导线等效覆冰厚度，最后经专家分析软件得到结论。

应用于覆冰的在线检测法有很多，从覆冰检测原理及分析方法来说，可分为称重法、导线倾角-弧垂法、图像法。

3.1 称重法

称重法包括冰样称重检测法和荷重增量法，目前荷重增量法的应用较广泛。其工作原理是线路覆冰后，导线上的荷重产生一个增量，这个增量即为覆冰的质量。

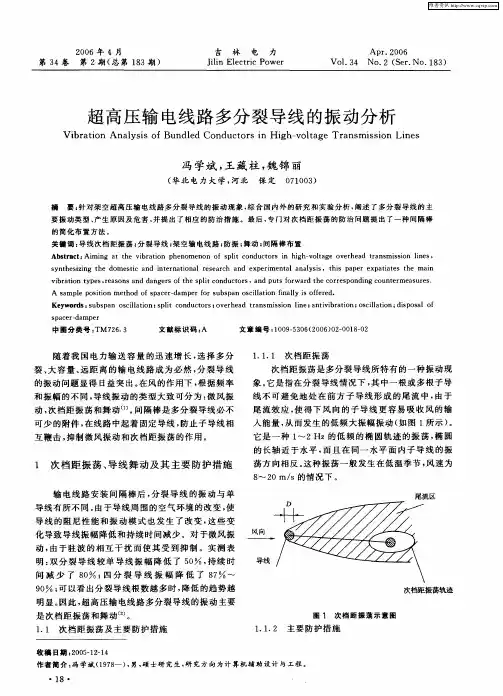

２００６年４月　第３４卷　第２期（总第１８３期）　Ａｐｒ．２００６　Ｖ０１．３４　Ｎｏ．２（Ｓｅｒ．Ｎｏ．１８３）　

超高压输电线路多分裂导线的振动分析　Ｖｉｂｒａｔｉｏｎ　Ａｎａｌｙｓｉｓ　ｏｆ　Ｂｕｎｄｌｅｄ　Ｃｏｎｄｕｃｔｏｒｓ　ｉｎ　Ｈｉｇｈ—ｖｏｌｔａｇｅ　Ｔｒａｎｓｍｉｓｓｉｏｎ　Ｌｉｎｅｓ　

冯学斌，王藏柱，魏锦丽　（华北电力大学，河北　保定０７１００３）　

摘要：针对架空超高压输电线路多分裂导线的振动现象，综合国内外的研究和实验分析，阐述了多分裂导线的主　要振动类型、产生原因及危害，并提出了相应的防治措施。最后，专门对次档距振荡的防治问题提出了一种间隔棒　的简化布置方法。　关键词：导线次档距振荡；分裂导线；架空输电线路；防振；舞动；间隔棒布置　Ａｂｓｔｒａｃｔ：Ａｉｍｉｎｇ　ａｔ　ｔｈｅ　ｖｉｂｒａｔｉｏｎ　ｐｈｅｎｏｍｅｎｏｎ　ｏｆ　ｓｐｌｉｔ　ｃｏｎｄｕｃｔｏｒｓ　ｉｎ　ｈｉｇｈ—ｖｏｌｔａｇｅ　ｏｖｅｒｈｅａｄ　ｔｒａｎｓｍｉｓｓｉｏｎ　ｌｉｎｅｓ・　ｓｙｎｔｈｅｓｉｚｉｎｇ　ｔｈｅ　ｄｏｍｅｓｔｉｃ　ａｎｄ　ｉｎｔｅｒｎａｔｉｏｎａｌ　ｒｅｓｅａｒｃｈ　ａｎｄ　ｅｘｐｅｒｉｍｅｎｔａｌ　ａｎａｌｙｓｉｓ，ｔｈｉｓ　ｐａｐｅｒ　ｅｘｐａｔｉａｔｅｓ　ｔｈｅ　ｍａｉｎ　ｖｉｂｒａｔｉｏｎ　ｔｙｐｅｓ．ｒｅａｓｏｎｓ　ａｎｄ　ｄａｎｇｅｒｓ　ｏｆ　ｔｈｅ　ｓｐｌｉｔ　ｃｏｎｄｕｃｔｏｒｓ，ａｎｄ　ｐｕｔｓ　ｆｏｒｗａｒｄ　ｔｈｅ　ｃｏｒｒｅｓｐｏｎｄｉｎｇ　ｃｏｕｎｔｅｒｍｅａｓｕｒｅｓ．　Ａ　ｓａｍｐｌｅ　ｐｏｓｉｔｉｏｎ　ｍｅｔｈｏｄ　ｏｆ　ｓｐａｃｅｒ—ｄａｍｐｅｒ　ｆｏｒ　ｓｕｂｓｐａｎ　ｏｓｃｉｌｌａｔｉｏｎ　ｆｉｎａｌｌｙ　ｉｓ　ｏｆｆｅｒｅｄ．　Ｋｅｙｗｏｒｄｓ：ｓｕｂｓｐａｎ　ｏｓｃｉｌｌａｔｉｏｎ；ｓｐｌｉｔ　ｃｏｎｄｕｃｔｏｒｓ；ｏｖｅｒｈｅａｄ　ｔｒａｎｓｍｉｓｓｉｏｎ　ｌｉｎｅ；ａｎｔｉｖｉｂｒａｔｉｏｎ；ｏｓｃｉｌｌａｔｉｏｎ；ｄｉｓｐｏｓａｌ　ｏｆ　ｓｐａｃｅｒ—ｄａｍｐｅｒ　中图分类号：ＴＭ７２６．３　文献标识码：Ａ　文章编号：１００９—５３０６（２００６）０２—００１８—０２　随着我国电力输送容量的迅速增长，选择多分　裂、大容量、远距离的输电线路成为必然，分裂导线　的振动问题显得日益突出。在风的作用下，根据频率　和振幅的不同，导线振动的类型大致可分为：微风振　动，次档距振荡和舞动“　。间隔棒是多分裂导线必不　可少的附件，在线路中起着固定导线，防止子导线相　互鞭击，抑制微风振动和次档距振荡的作用。
