超声探伤实验报告结果【文章标题】超声探伤实验报告结果【引言】在工业、医疗、材料科学等领域中，超声波技术被广泛应用于材料的无损检测和诊断。
本实验通过超声探伤技术对某种材料样品进行了检测，旨在分析并总结实验结果，提供给读者一个详尽的报告。
【实验目的】1. 了解超声探伤技术的基本原理和应用。
2. 实际操作超声探伤设备，获取并分析材料样品的超声波信号。
3. 对样品中的缺陷进行检测和评估。
4. 探讨超声探伤技术在无损检测方面的优势和局限性。
【实验步骤】1. 准备超声探伤仪器和样品。
2. 设置超声探伤参数，如频率、增益等。
3. 使用超声传感器对样品进行扫描，记录超声波信号。
4. 对获得的超声波信号进行分析和处理，包括波形特征、峰值幅度等。
5. 检测和标记样品中的缺陷，如裂纹、气孔等。
6. 分析缺陷的类型、位置和大小。
7. 总结实验数据，得出结论。
【实验结果】通过超声探伤实验，我们获得了以下结果：1. 样品超声波信号分析：- 超声波信号呈现出特定的波形特征，如回波、反射等。
- 不同类型的缺陷在超声波信号中表现出不同的特征，如峰值幅度降低、信号衰减等。
2. 缺陷检测和评估：- 在样品中成功检测到若干缺陷，包括裂纹、气孔等。
- 通过分析超声波信号特征，可以判断缺陷的位置、大小和类型。
- 对于较小的缺陷，超声探伤技术具备高灵敏度和准确性。
3. 超声探伤技术的优势：- 无损检测：超声波可以穿透材料进行检测，不损伤材料本身。
- 高分辨率：超声波可以提供高精度的检测结果，能够发现微小的缺陷。
- 实时性：超声波信号可以实时显示，方便操作人员进行实时监控。
4. 超声探伤技术的局限性：- 材料限制：超声波在不同材料中的传播和反射特性不同，可能导致信号失真。
- 缺陷识别：某些缺陷可能难以准确判断，需要结合其他检测手段进行确认。
- 操作要求：超声探伤技术需要操作人员具备一定的专业知识和经验。
【实验总结】本实验通过超声探伤技术对材料样品进行了无损检测，成功检测到若干缺陷并进行了评估。

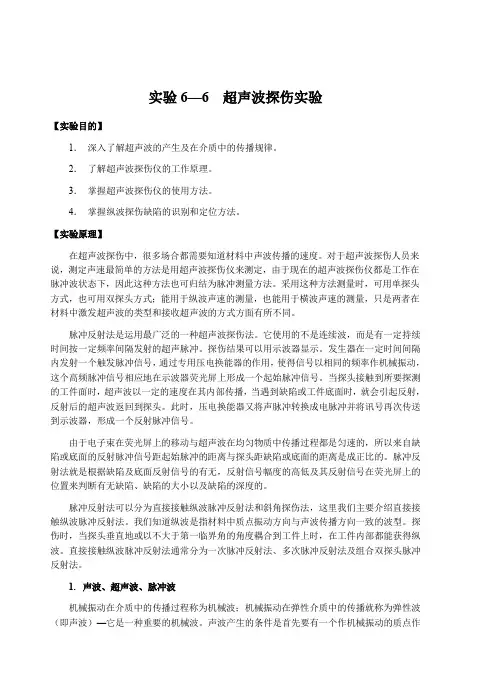

实验6—6 超声波探伤实验【实验目的】1．深入了解超声波的产生及在介质中的传播规律。
2．了解超声波探伤仪的工作原理。
3．掌握超声波探伤仪的使用方法。
4．掌握纵波探伤缺陷的识别和定位方法。
【实验原理】在超声波探伤中，很多场合都需要知道材料中声波传播的速度。
对于超声波探伤人员来说，测定声速最简单的方法是用超声波探伤仪来测定，由于现在的超声波探伤仪都是工作在脉冲波状态下，因此这种方法也可归结为脉冲测量方法。
采用这种方法测量时，可用单探头方式，也可用双探头方式；能用于纵波声速的测量，也能用于横波声速的测量，只是两者在材料中激发超声波的类型和接收超声波的方式方面有所不同。
脉冲反射法是运用最广泛的一种超声波探伤法。
它使用的不是连续波，而是有一定持续时间按一定频率间隔发射的超声脉冲。
探伤结果可以用示波器显示。
发生器在一定时间间隔内发射一个触发脉冲信号，通过专用压电换能器的作用，使得信号以相同的频率作机械振动，这个高频脉冲信号相应地在示波器荧光屏上形成一个起始脉冲信号。
当探头接触到所要探测的工件面时，超声波以一定的速度在其内部传播，当遇到缺陷或工件底面时，就会引起反射，反射后的超声波返回到探头。
此时，压电换能器又将声脉冲转换成电脉冲并将讯号再次传送到示波器，形成一个反射脉冲信号。
由于电子束在荧光屏上的移动与超声波在均匀物质中传播过程都是匀速的，所以来自缺陷或底面的反射脉冲信号距起始脉冲的距离与探头距缺陷或底面的距离是成正比的。
脉冲反射法就是根据缺陷及底面反射信号的有无，反射信号幅度的高低及其反射信号在荧光屏上的位置来判断有无缺陷、缺陷的大小以及缺陷的深度的。
脉冲反射法可以分为直接接触纵波脉冲反射法和斜角探伤法，这里我们主要介绍直接接触纵波脉冲反射法。
我们知道纵波是指材料中质点振动方向与声波传播方向一致的波型。
探伤时，当探头垂直地或以不大于第一临界角的角度耦合到工件上时，在工件内部都能获得纵波。
直接接触纵波脉冲反射法通常分为一次脉冲反射法、多次脉冲反射法及组合双探头脉冲反射法。
超声波探伤作业指导书1 适用范围本作业指导书适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。
不适用于铸钢及奥氏体不锈钢焊接，外径小于159mm钢管对接焊缝，内径小于等于200mm的管座角焊缝及外径小于250mm和内径小于80％的纵向焊缝。
2 引用标准JB4730-94《压力容器无损检测》GBll345-89《钢焊缝手工超声波探伤方法和探伤结果分级法》GB50205-2001《钢结构工程施工质量验收规范》3 试验项目及质量要求3.1 试验项目：内部缺陷超声波探伤。
3.2 质量要求3.2.1 检验等级的分级根据质量要求检验等级分A、B、C三级，检验的完善程度A级最低，B级一般，C级最高。
检验工作的难度系数按A、B、C顺序逐级增高，应按照工种2的材质、结构、焊接方法，使用条件及承受荷载的不同，合理的选用检验级别。
检验等级应按产品的技术条件和有关规定选择或经合同双方协商选定。
3.2.2 焊缝质量等级及缺陷分级表3.2.2焊缝质量等级一级二级内部缺陷超声波探伤评定等级II III 检验等级B级B级探伤比例100% 20%3.2.3 探伤比例的计数方法探伤比例的计数方法应按以下原则确定：①对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度不应小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；②对现场安装焊缝，应按同一类型，同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于l条焊缝。
3.2.4 检验区域的选择3.2.4.1 超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检验区域，标出检验区段编号。
3.2.4.2 检验区域的宽度应是焊缝本身再加上焊缝两侧各相当于母材厚度30％的一般区哉，这区域最小10mm，最大20m。
3.2.4.3 接头移动区应清除焊接飞溅、铁屑、油垢及其它外部杂质。
探伤区域表面应平整光滑，便于探头的自由扫查，其表面粗糙度不应超过6.3um，必要时进行打磨。
