图纸会审纪要格式

设计交底及图纸会审会议纪要

设计交底及图纸会审会议纪要

会议时间：20__年9月4日上午10:30 会议地点：业主四楼会议室 参加人员：详见附后签到表 会议主持： 会议内容：

今天，在业主的召集下，业主、设计、承包商及监理四方主要管理人员，在业主会议室召开本工程设计交底和图纸会审。本次设计单位移交的图纸主要是围堰直立堤、防波堤图纸及施工图设计说明，此次会议对本工程施工图内容进行会审。经过与会代表共同审议，形成如下会议纪要：

一、设计单位对此次提交图纸的设计意图和施工要求做了相关的说明，并着重强调了以下几点：

1、直立堤和防波堤基础处理方式采用爆破夯实。

2、考虑到船舶性能及施工现场的外部条件，沉箱重量均改为180t之内，总数量增加到315座。

3、防波堤留一块过水涵洞，为三块预制板，一侧为简支，一侧为固接； 4、直立堤、防波堤和斜坡堤衔接处在浇筑胸墙时注意各位置标高的差别及踏步设置。

二、有关各方通过对围堰斜坡堤施工图纸进行阅读，提出了相关问题，设计单位进行了回复，具体内容如下：

1、砂肋软体排结构图：原设计软体排排基布为230g/m2编织布与150g/m2裂膜丝土工布针刺复合，经过与厂家咨询，两种土工布无法针刺复合，建议将150g/m裂膜丝土工布改为150g/m短纤非织造土工布后再进行针刺复合。

（回复：同意修改，具体技术指标如下：

项目 单位面积质量偏差 厚度 幅宽偏差 m % 第1页 共4页

2

2

单位 % m指标值 -8 ≥1.3 -0.5 备注 kN/m 断裂伸长率 % kCBR顶破强力 N

m等效孔径O90（O95） m c垂直渗透系数 m/s k撕破强力 N 断裂强力 ≥4.5 25_100

≥0.6 0.07_0.2 k_(0.1_0.001) ≥0.12 纵横向 k=1_9.9 纵横向 2、围堤断面图2-2与3-3之间砂肋软体排的起始端头位置不一致，是否以2-2断面为准？

XXXX工程XXXX标

图 纸 会 审 纪 要

工程代号：

图纸名称：

会审时间：

会审地点：

参加部门：

会审人员：

会审内容：

（1）审查施工图设计是否符合国家有关技术、经济政策和有关规定。

（2）施工图纸是否齐全；总体设计有否矛盾；工程数量是否与图纸一致。

（3）审查施工图中有哪些施工特别困难的部位，采用哪些特殊材料、构件与配件，货源如何组织。

（4）对设计采用的新技术、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨。

（5）设计中的新技术、新工艺限于施工条件和施工机械设备能力以及安全施工等因素，要求设计单位予以改变部分设计的，审查时必须提出，共同研讨，求得圆满的解决方案。 1 会审纪要：

1、

2、

日 期：

2 联络处理：

上述图纸审核发现问题设计在《XXXX工程技术交底材料问题答疑》中已回复。

设计回复如下：

1、

2、

项目部章：

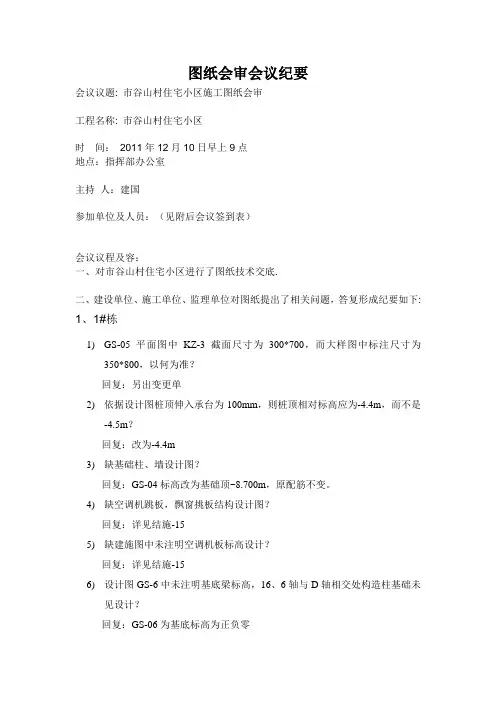

图纸会审会议纪要

会议议题: 市谷山村住宅小区施工图纸会审

工程名称: 市谷山村住宅小区

时 间： 2011年12月10日早上9点

地点：指挥部办公室

主持 人：建国

参加单位及人员：（见附后会议签到表）

会议议程及容：

一、对市谷山村住宅小区进行了图纸技术交底.

二、建设单位、施工单位、监理单位对图纸提出了相关问题，答复形成纪要如下:

1、1#栋

1) GS-05平面图中KZ-3截面尺寸为300*700，而大样图中标注尺寸为350*800，以何为准？

回复：另出变更单

2) 依据设计图桩顶伸入承台为100mm，则桩顶相对标高应为-4.4m，而不是-4.5m？

回复：改为-4.4m

3) 缺基础柱、墙设计图？

回复：GS-04标高改为基础顶~8.700m，原配筋不变。

4) 缺空调机跳板，飘窗挑板结构设计图？

回复：详见结施-15

5) 缺建施图中未注明空调机板标高设计？

回复：详见结施-15

6) 设计图GS-6中未注明基底梁标高，16、6轴与D轴相交处构造柱基础未见设计？

回复：GS-06为基底标高为正负零 7) 设计图中未注明桩端伸入什么土层作为持力层？

回复：详见GS-02桩基说明

8) 楼面混凝土强度与竖向构件混凝土强度不一致，为方便施工，可否改为同一混凝土强度？

回复：可行。

9) A—H立面图外墙砖是否与其它立面一样下面咖啡，上面白色、顶部褐色？标高H—76.9m处注明为褐色是否有误？无H—A立面图，外墙是否与其它各立面一致？

回复：A—H立面图外墙砖是否与其它立面一样。标高H—76.9m处注明为褐色正确。与其它栋号一致。H—A立面图与A-H立面图对称。

10) 补充说明：

JS-03中1-13轴通向室外的门为防盗门，尺寸为1200X2100，距轴线300。

JS-04机房门为防盗门，尺寸为1200X2100，距轴线200。

入户门FDM3尺寸为1000X2100，距轴线200。

**工程（施工） 图纸会审及技术交底会议纪要

第 3 页 共 4 页 **工程（施工）

图纸会审及技术交底会议纪要

工程名称： **工程（施工）

参加单位如下：

建设单位：

代建单位：

设计单位：勘察单位：

监理单位：

施工单位：

会议时间： 年 月 日 会议地点： **会议室

参加人员： 详见会议签到表

一、图纸会审内容：

1、一体化制泵站征地问题，临时施工道路需过农田。

答复：由业主委托征地拆迁公司对临时及永久征地进行征收补偿。

2、村民反映化粪池都在路中污水管道范围内及巷子里面，造成管道无法施工。是否优化管道位置。

答复：设计阶段已对现状排污口（厨房、洗涤池、化粪池）位置进行勘察，并定位于设计图纸之中，具体情况再根据现场实际联系设计调整。

3、WA33-WA7管道位置总长350米，该巷道路面下原有石砌水沟较宽，井位较多，路面宽度较小，施工难度较大，是否优化管道位置。

答复：设计管道时已根据水沟的沟底标高以及渠宽布置管道，尽量减少对水沟的破坏。施工单位可根据实际情况优化施工方式，以减少对现有水沟的破坏。

4、WT6-WT21经过农田，总长约270米，征地事宜。

答复：根据现场勘察，该管段位于田埂。

5、水施-04平面图，污水管WA检查井是38座，污水管道检查井表是39座，检查井数量不相符？

答复：经复核，污水管WA检查井实际数量为38座。 **工程（施工） 图纸会审及技术交底会议纪要

第 3 页 共 4 页 6、设计说明2，主支干管由于与村庄现状涵洞有交叉之处，为避免破坏现状涵洞。将交叉处的管道铺设涵洞下方，具体施工方法没有大样图？
