大型数据中心UPS供电系统设计

UPS供电保障方案

目录

一、项目概述................................................2

1. 项目背景..............................................2

2. 项目目标..............................................3

3. 项目范围..............................................3

二、UPS供电系统规划.........................................4

1. 供电系统需求分析......................................6

2. UPS系统架构设计.......................................7

3. UPS设备选型与配置.....................................8

4. 供电系统布局规划.....................................10

三、UPS设备技术参数与性能要求..............................11

1. UPS设备技术参数......................................12

2. 设备性能要求.........................................13

3. 设备兼容性及安全性考虑...............................15 四、电源接入与配电方案设计.................................16

1. 电源接入方式选择.....................................17

机房建设方案-UPS、配电、机柜部分

转发

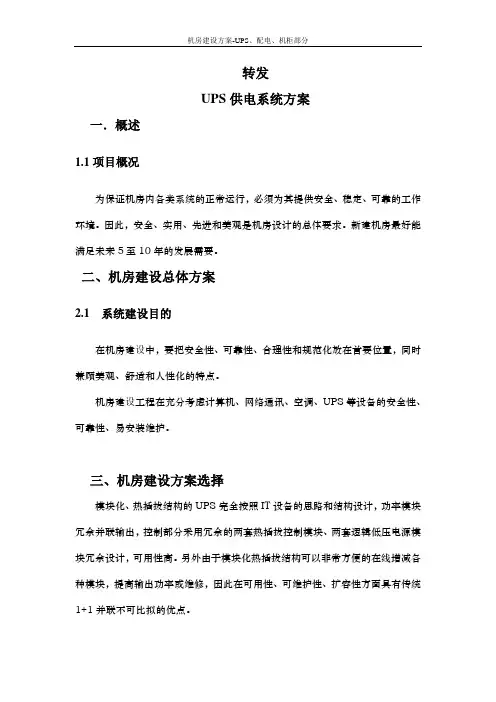

UPS供电系统方案

一．概述

1.1项目概况

为保证机房内各类系统的正常运行，必须为其提供安全、稳定、可靠的工作环境。因此，安全、实用、先进和美观是机房设计的总体要求。新建机房最好能满足未来5至10年的发展需要。

二、机房建设总体方案

2.1 系统建设目的

在机房建设中，要把安全性、可靠性、合理性和规范化放在首要位置，同时兼顾美观、舒适和人性化的特点。

机房建设工程在充分考虑计算机、网络通讯、空调、UPS等设备的安全性、可靠性、易安装维护。

三、机房建设方案选择

模块化、热插拔结构的UPS完全按照IT设备的思路和结构设计，功率模块冗余并联输出，控制部分采用冗余的两套热插拔控制模块、两套逻辑低压电源模块冗余设计，可用性高。另外由于模块化热插拔结构可以非常方便的在线增减各种模块，提高输出功率或维修，因此在可用性、可维护性、扩容性方面具有传统1+1并联不可比拟的优点。 机房建设方案-UPS、配电、机柜部分

3.1 UPS 、配电的选择

根据设备测算以及未来发展的要求，我们选用APC公司2006年推出的新型Symmetra PX 10KVA 系列电源，每个功率模块的功率为16KVA /16KW。根据要求，功率定为10KW。由于用户的真实负载Symmetra可能为10KW，

四、方案特点：

UPS主机为模块化、热插拔结构、模块冗余输出。

用性高。控制模块、控制低压电源模块均为两块冗余配备，功率模块冗余输出，实际形成1+1冗余。

可维护性高。全模块化热插拔设计，包括功率模块、控制模块、控制低压电源模块、通讯模块、显示模块、静态旁路模块、电池监控模块、外部维修旁路设计，均使得该系统维修时间缩短，维修难度降低。

适应性好。该产品输入参数为功率因数0.99，输入谐波<5%，输出功率32KVA/32KW N+1，实际功率大，满足新型IT负载和发电机的要求。其他产品只能输出32KVA/26KW

数据中心机房UPS供电解决方案

UPS解决方案在数据中心中的主要功能是保证数据中心的稳定供电。由于数据中心的设备需要长时间运行，对电力的要求非常高，任何电力中断或波动都可能导致数据丢失、系统故障甚至停机，给企业的运营带来巨大损失。UPS的主要任务是在电力中断时提供很短的过渡时间来保证数据中心的不间断供电。

在选择UPS供电解决方案时，需要考虑以下几个重要因素：

1.容量：根据数据中心的设备负荷需求确定UPS的容量。UPS的容量应足够大，以便满足数据中心中所有设备的供电需求，并有一定的冗余容量，以备不时之需。

2.可靠性：UPS解决方案需要具备高可靠性，以确保数据中心的运行不受电力中断或波动的影响。这包括UPS设备本身的可靠性以及备用电源的选择。

3.可管理性：UPS解决方案应具备良好的远程监控和管理功能，以便及时发现和排除故障，提高数据中心的运维效率。

4.效率：UPS解决方案应尽量提高能源利用率，减少能源的浪费，降低企业的能源成本。

目前市场上有多种不同类型的UPS供电解决方案可供选择。常见的UPS类型包括在线式UPS、蓄电池式UPS和静态式UPS等。根据具体需求，可以选择适合的UPS类型来满足数据中心的供电需求。

在线式UPS是目前应用最广泛的一种UPS类型。它通过将交流电转换为直流电，再将直流电转换为交流电，来保证稳定的供电。在线式UPS不仅可以提供无缝过渡的供电，还可以提供较高的输出电压质量。

蓄电池式UPS则主要通过储备电能的方式来解决数据中心的供电问题。蓄电池式UPS具备较高的运行时间，可以提供长时间的不间断供电。但是由于蓄电池的寿命有限，需要定期更换，因此维护成本较高。

选择适合的UPS供电解决方案对于数据中心的稳定运行至关重要。在选择时，需要综合考虑容量、可靠性、可管理性和效率等因素，并选择适合的UPS类型来满足数据中心的供电需求。定期的维护和检修也是保证UPS供电解决方案正常运行的重要手段。

目录

1、UPS不间断电源部分 .............................................. 2

1.1、系统组成 ..................................................... 2

1.2、核心机房UPS主机及电池系统设计 ............................... 3

1.3、先控UPS主机参数 ............................................. 5

2、先控模块化UPS的优势： .......................................... 6

3、方案总结： ..................................................... 8

4、先控模块化UPS部分业绩： ........................................ 8

1、 UPS不间断电源部分

信息化机房楼是各个业务部门的数据运行和应用的关键部门。机房内运行的信息化设备和大楼内安防系统设备需要7*24小时不间断工作。一旦遭遇断电等不可抗因素，将会带来巨大的无法弥补的损失。UPS系统可以在断电后为信息化机房楼内的弱电系统提供一定时间的供电，保证机房内信息化设备和安防系统设备持续运行。

1.1系统组成

模块化UPS电源系统由主要由系统机柜、静态开关模块、系统监控模块和1到多个功率模块（含整流器、逆变器、充电、功率校正及相关的电路）并联组成UPS主机，另外加电池组成整个UPS电源系统。如下边两个图所示：

1.2核心机房UPS主机及电池系统设计

a) UPS主机配置方案

核心机房UPS系统设计采用双路市电供电，每路UPS主机采用模块化双重并联双总线供电技术，因为每台模块主机本身已经有冗余，每套“1+1”系统本身又是并机使用，最后再汇集到系统双总线。
