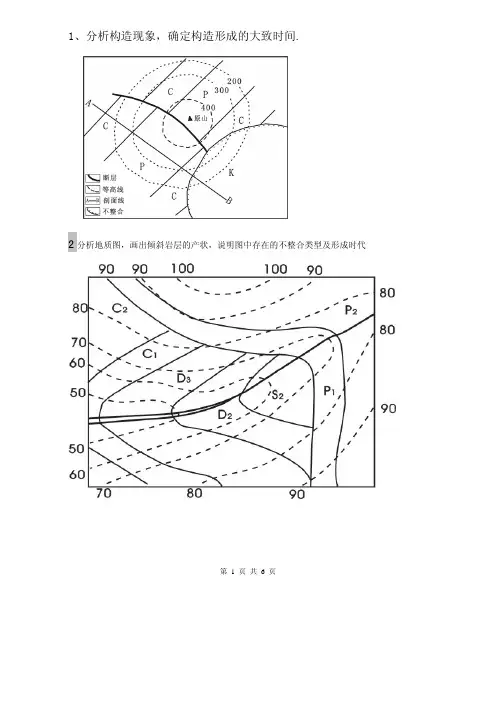

第 1 页 共 6 页 1、分析构造现象，确定构造形成的大致时间.
2分析地质图，画出倾斜岩层的产状，说明图中存在的不整合类型及形成时代
第 2 页 共 6 页 3、分析君山地质图
①说明地质图中侏罗系、白垩系地层特征。②说明图中出露的褶曲类型及形成时代。
③说明图中存在的不整合、类型及形成时代。
4、分析地质图，判定断层性质。
第 3 页 共 6 页 5、分析下图中的断层性质，形成时代并说明判断依据
6、分析地质图，判断断层性质，不整合类型，断层及不整合的形成时间
第 4 页 共 6 页
7、分析地质图，并在图上画出P1顶面产状三要素 王村地区地质图
8综合分析地质图,说明各地质构造的产状及类型.
750SJ
800
F750
SDOO
第 5 页 共 6 页 9读图、作图题
1、标出节理的类型；2、求铅直、水平断距（m）。
第1题图
第2题图
10分析题
附图为凤凰山地质图，分析并完成下列要求：
1、分析图内褶皱类型和形成时代；
2、分析断层F1、F2的性质，判断其形成时间。
3、分析经历了几次构造运动。
45800800
900700700600
S45
比例尺：1:10000第 6 页 共 6 页

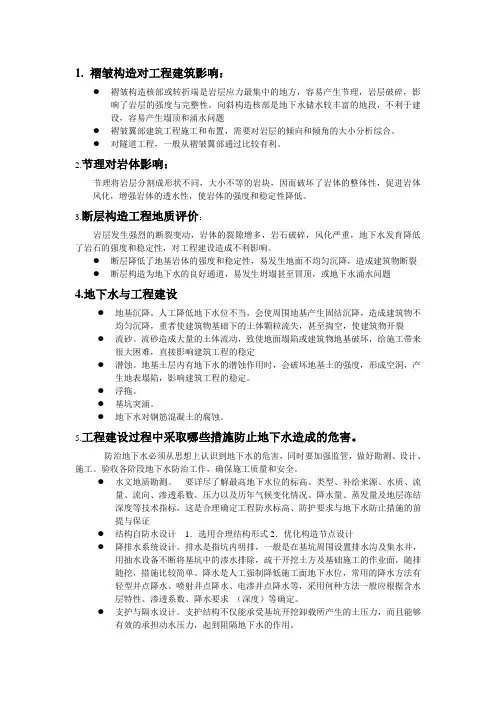

1. 褶皱构造对工程建筑影响：
褶皱构造核部或转折端是岩层应力最集中的地方，容易产生节理，岩层破碎，影响了岩层的强度与完整性。向斜构造核部是地下水储水较丰富的地段，不利于建设，容易产生塌顶和涌水问题
褶皱翼部建筑工程施工和布置，需要对岩层的倾向和倾角的大小分析综合。
对隧道工程，一般从褶皱翼部通过比较有利。
2.节理对岩体影响：
节理将岩层分割成形状不同，大小不等的岩块，因而破坏了岩体的整体性，促进岩体风化，增强岩体的透水性，使岩体的强度和稳定性降低。
3.断层构造工程地质评价：
岩层发生强烈的断裂变动，岩体的裂隙增多，岩石破碎，风化严重，地下水发育降低了岩石的强度和稳定性，对工程建设造成不利影响。
断层降低了地基岩体的强度和稳定性，易发生地面不均匀沉降，造成建筑物断裂
断层构造为地下水的良好通道，易发生坍塌甚至冒顶，或地下水涌水问题
4.地下水与工程建设
地基沉降。人工降低地下水位不当，会使周围地基产生固结沉降，造成建筑物不均匀沉降，重者使建筑物基础下的土体颗粒流失，甚至掏空，使建筑物开裂
流砂。流砂造成大量的土体流动，致使地面塌陷或建筑物地基破坏，给施工带来很大困难，直接影响建筑工程的稳定
潜蚀。地基土层内有地下水的潜蚀作用时，会破坏地基土的强度，形成空洞，产生地表塌陷，影响建筑工程的稳定。
浮拖。
基坑突涌。
地下水对钢筋混凝土的腐蚀。
5.工程建设过程中采取哪些措施防止地下水造成的危害。
防治地下水必须从思想上认识到地下水的危害，同时要加强监管，做好勘测、设计、施工。验收各阶段地下水防治工作，确保施工质量和安全。
水文地质勘测。 要详尽了解最高地下水位的标高、类型、补给来源、水质、流量、流向、渗透系数、压力以及历年气候变化情况、降水量、蒸发量及地层冻结深度等技术指标，这是合理确定工程防水标高、防护要求与地下水防止措施的前提与保证
2016年 10月上 世界有色金属

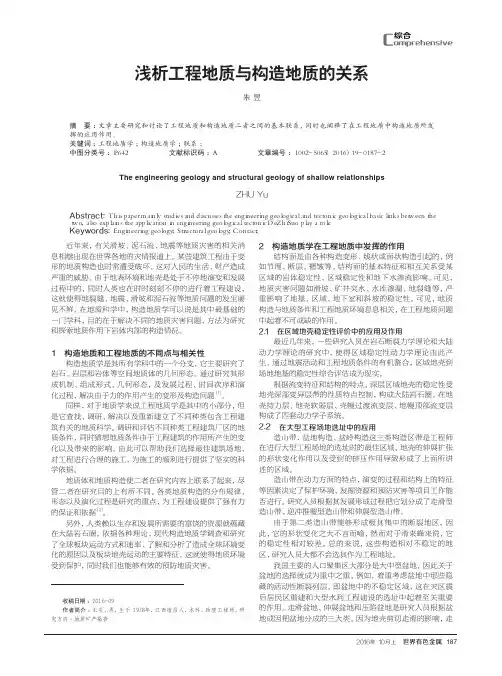

187浅析工程地质与构造地质的关系朱昱（江西省地质调查研究院，江西 南昌 ３３００３０）摘 要：文章主要研究和讨论了工程地质和构造地质二者之间的基本联系，同时也阐释了在工程地质中构造地质所发挥的应用作用。关键词：工程地质学；构造地质学；联系；中图分类号：Ｐ６４２ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１６）１９－０１８７－２The engineering geology and structural geology of shallow relationshipsZHUYu（Ｊｉａｎｇｘｉ ｐｒｏｖｉｎｃｅ ｇｅｏｌｏｇｉｃａｌ ｓｕｒｖｅｙ ｉｎｓｔｉｔｕｔｅ，Ｎａｎｃｈａｎｇ ３３００３０，Ｃｈｉｎａ）Abstract: Ｔｈｉｓ ｐａｐｅｒ ｍａｉｎｌｙ ｓｔｕｄｉｅｓ ａｎｄ ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ａｎｄ ｔｅｃｔｏｎｉｃ ｇｅｏｌｏｇｉｃａｌ ｂａｓｉｃ ｌｉｎｋｓ ｂｅｔｗｅｅｎ ｔｈｅ ｔｗｏ， ａｌｓｏ ｅｘｐｌａｉｎｓ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｉｎ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ｔｅｃｔｏｎｉｃ ＤｅＺｈｉＳｕｏ ｐｌａｙ ａ ｒｏｌｅ．Keywords: Ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｙ； Ｓｔｒｕｃｔｕｒａｌ ｇｅｏｌｏｇｙ； Ｃｏｎｔａｃｔ；近年来，有关滑坡、泥石流、地震等地质灾害的相关消息相继出现在世界各地的灾情报道上。某些建筑工程由于变形的地质构造也时常遭受破坏，这对人民的生活、财产造成严重的威胁。由于地表环境和地壳是处于不停地演变和发展过程中的，同时人类也在时时刻刻不停的进行着工程建设，这就使得地裂缝、地震、滑坡和泥石流等地质问题的发生屡见不鲜。在地质科学中，构造地质学可以说是其中最基础的一门学科，目的在于解决不同的地质灾害问题，方法为研究和探索地质作用下岩体内部的构造情况。1 构造地质和工程地质的不同点与相关性构造地质学是其所有学科中的一个分支，它主要研究了岩石、岩层和岩体等空间地质体的几何形态。通过研究其形成机制、组成形式、几何形态，及发展过程、时间次序和演化过程，解决由于力的作用产生的变形及构造问题[1]。同样，对于地质学来说工程地质学是其中的小部分，但是它查找、调研、解决以及重新建立了不同种类包含工程建筑有关的地质科学。调研和评估不同种类工程建筑厂区的地质条件，同时猜想地质条件由于工程建筑的作用所产生的变化以及带来的影响。由此可以帮助我们选择最佳建筑场地，对工程进行合理的施工，为施工的顺利进行提供了坚实的科学依据。地质体和地质构造使二者在研究内容上联系了起来，尽管二者在研究目的上有所不同。各类地质构造的分布规律、形态以及演化过程是研究的重点，为工程建设提供了强有力的保证和依据[2]。另外，人类赖以生存和发展所需要的富饶的资源就蕴藏在大陆岩石圈。依据各种理论，现代构造地质学调查和研究了全球板块运动方式和速率、了解和分析了造成全球环境变化的原因以及板块地壳运动的主要特征，这就使得地质环境受到保护，同时我们也能够有效的预防地质灾害。2 构造地质学在工程地质中发挥的作用结构面是由各种构造变形、线状或面状构造引起的，例如节理、断层、褶皱等。结构面的基本特征和相互关系受某区域的岩体稳定性、区域稳定性和地下水渗流影响。可见，地质灾害问题如滑坡、矿井突水、水库渗漏、地裂缝等，严重影响了地基、区域、地下室和斜坡的稳定性。可见，地质构造与地质条件和工程地质环境息息相关，在工程地质问题中起着不可或缺的作用。2.1 在区域地壳稳定性评价中的应用及作用最近几年来，一些研究人员在岩石断裂力学理论和大陆动力学理论的研究中，使得区域稳定性动力学理论由此产生。通过地震活动和工程地质条件的有机整合，区域地壳到场地地基的稳定性综合评估成为现实。根据流变特征和结构的特点，深层区域地壳的稳定性受地壳深部变异层带的性质特点控制，构成大陆岩石圈。在地壳持力层、地壳软弱层、壳幔过渡流变层、地幔顶部流变层构成了四套动力学子系统。2.2 在大型工程场地选址中的应用造山带、盆地构造、盆岭构造这三类构造区带是工程师在进行大型工程场地的选址时的最佳区域。地壳的伸展扩张的形状变化作用以及受到的挤压作用导致形成了上面所讲述的区域。造山带在动力方面的特点，演变的过程和结构上的特征等因素决定了保护环境，发掘资源和预防灾害等项目工作能否进行。研究人员根据其发展形成过程把它划分成了走滑型造山带、逆冲推覆型造山带和伸展型造山带。由于第二类造山带能够形成极其集中的断裂地区，因此，它的形状变化之大不言而喻，然而对于滑来峰来说，它的稳定性相对较差。总的来说，这些构造相对不稳定的地区，研究人员大都不会选其作为工程地址。我国主要的人口聚集区大部分是大中型盆地，因此关于盆地的选择就成为重中之重。例如，着重考虑盆地中那些隐藏的活动性断裂列层，即盆地中的不稳定区域，这在灾区震后居民区重建和大型水利工程建设的选址中起着至关重要的作用。走滑盆地、伸展盆地和压陷盆地是研究人员根据盆地成因把盆地分成的三大类。因为地壳剪切走滑的影响，走收稿日期：２０１６－０９作者简介：朱昱，男，生于１９７８年，江西南昌人，本科，助理工程师，研究方向：地质矿产勘查。世界有色金属 2016年 10月上
/环境与发展

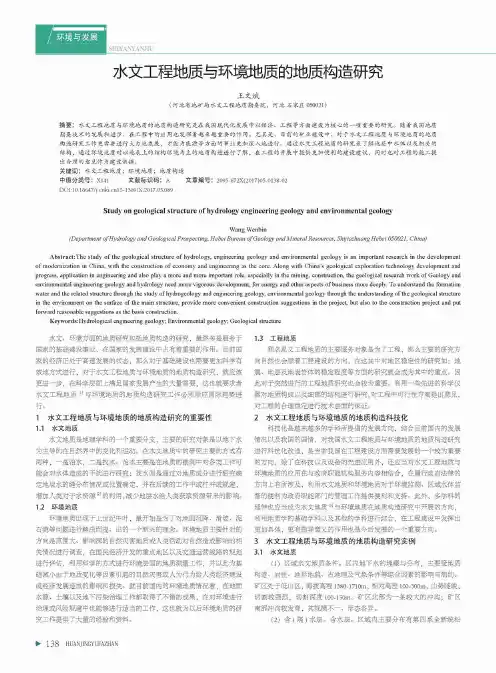

水文工程地质与环境地质的地质构造研究
王文斌
(河北省地矿局水文工程地质勘查院，河北石家庄050021)
摘要：水文工程地质与环境地质的地质构造研究是在我囯现代化发展中以经济、工程等方面建设为核心的一项重要的研究。随着我囯地质
勘查技术的发展和进步，在工程中的应用也发挥着越来越重要的作用，尤其是，目前的矿业建设中，对于水文工程地质与环境地质的地质
构造研究工作更需要进行大力地发展，才能为能源等方面的事业更加深入地进行。通过水文工程地质的研究来了解地层中水体以及相关的
结构，通过环境地质对以地表上的结构环境为主的地质构造进行了解，在工程的开展中提供更加便利的建设建议，同时也对工程的施工提
出合理的意见作为建设依据。
关键词：水文工程地质；环境地质；地质构造
中图分类号：X141 文献标识码：A 文章编号：2095-672X(2017)05-0138-02
D〇I:10.16647/15-1369/X.2017.05.089
Study on geological structure of hydrology engineering geology and environmental geology
Wang
Wenbin
(Department of Hydrology and Geological Prospecting, Hebei Bureau of Geology and Mineral Resources, Shijiazhuang Hebei 050021, China)
Abstract
: The
study
of
the
geological
structure
of
hydrology
, engineering
geology
and
environmental
geology
is
an
important
research
in
the
development
of
