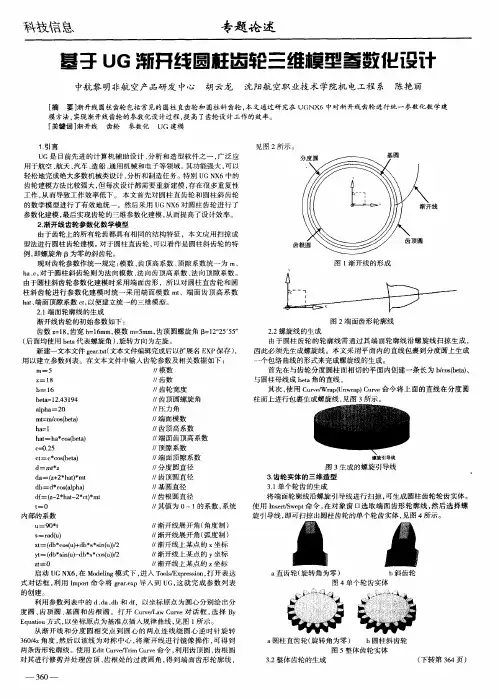

基孑ＵＧ渐开线圆柱齿轮三维模型蓥数化设ｉ十　

中航黎明非航空产品研发中心　胡云龙　沈阳航空职业技术学院机电工程系　陈艳丽　

［摘要］渐开线圆柱齿轮包括常见的圆柱直齿轮和圆柱斜齿轮，本文通过研究在ＵＧＮＸ６中对渐开线齿轮进行统一参数化数学建　

模方法，实现渐开线齿轮的参数化设计过程，提高了齿轮设计工作的效率。　

［关键词］渐开线齿轮参数化ＵＧ建模　

１．引言　见图２所示。　

ＵＧ是目前先进的计算机辅助设计、分析和造型软件之一，广泛应　用于航空、航天、汽车、造船、通用机械和电子等领域。其功能强大，可以　

轻松地完成绝大多数机械类设计、分析和制造任务。特别ＵＧ　ＮＸ６中的　

齿轮建模方法比较强大，但每次设计都需要重新建模，存在很多重复性　

工作，从而导致工作效率低下。本文首先对圆柱直齿轮和圆柱斜齿轮　

的数学模型进行了有效地统一，然后采用ＵＧ　ＮＸ６对圆柱齿轮进行了　参数化建模，最后实现齿轮的三维参数化建模，从而提高了设计效率。　

２．渐开线齿轮参数化数学模型　

由于齿轮上的所有轮齿都具有相同的结构特征，本文应用扫掠成　

型法进行圆柱齿轮建模。对于圆柱直齿轮，可以看作是圆柱斜齿轮的特　

例，即螺旋角Ｂ为零的斜齿轮。　现对齿轮参数作统一规定：模数、齿顶高系数、顶隙系数统一为ＩＴＩ、　

ｈａ、Ｃ，对于圆柱斜齿轮则为法向模数、法向齿顶高系数、法向顶隙系数。　

由于圆柱斜齿轮参数化建模时采用端面齿形，所以对圆柱直齿轮和圆　柱斜齿轮进行参数化建模时统一采用端面模数ｍｔ、端面齿顶高系数　

ｈａｔ、端面顶隙系数ｃｔ，以便建立统一的三维模型。　

２．１端面轮廓线的生成　

渐开线齿轮的初始参数如下：　

齿数ｚ＝ｌ８，齿宽ｂ＝１６ｍｍ，模数ｍ＝Ｓｍｍ，齿顶圆螺旋角［３＝１２。２５　５５　

（后面均使用ｂｅｔａ代表螺旋角），旋转方向为左旋。　新建一文本文件ｇｅａｒ．ｔｘｔ（文本文件编辑完成后以扩展名ＥＸＰ保存），　

用以建立参数列表。存文本文件中输入齿轮参数及相关数据如下：　
