移动通信系统组成及功能

1 / 12

第1章

1、什么是移动通信？与其他通信方式相比，移动通信有哪些特点？

答：移动通信是指通信的一方或双方在移动状态中或临时停留在某一非预定位置上进行信息传递和交换的方式。

特点：1）移动通信的电波传播环境恶劣；

2）多普勒频移会产生附加调制；

3）移动通信受干扰和噪声的影响；

4）频谱资源紧缺；

5）建网技术复杂；

6）由于移动环境恶劣，对设备的可靠性和工作条件要求较高。

2、移动通信主要使用VHF（甚高频）和UHF（特高频）频段的主要原因有哪些？

答：（1）VHF/UHF 频段较适合移动通信。

（2）天线较短，便于携带和移动。

（3）抗干扰能力强。

3、移动通信有哪几种工作方式？分别有什么特点？

答：1）单工制（同频单工）：指通信双方使用相同的工作频率的按键通信方式。通信双方设备交替进行接收和发射，即发射不能接收，接收时不能发射。

2）半双工制（异频单工）：指收、发信机分别用两个不同频率的

2 / 12

按键通话方式。

3）全双工制：指通信双方收、发信机同时工作，任一方发话的同时，也能收到对方的语音，无需PTT按键。

特点：参见课本Page5

4、蜂窝移动通信系统的组成（由哪些功能实体组成？）：交换网络子系统（NSS）、基站子系统（BSS）、移动台（MS）。

5、FDD和TDD的概念和各自的应用场合是什么？

答：频分双工（FDD）适合于宏小区、较大功率、高速移动覆盖；

时分双工（TDD）适合微小区、低功率、慢速移动覆盖。

6、第一代移动通信系统（1G）（模拟蜂窝移动通信系统）缺点：频谱利用率低，系统容量有限，抗干扰能力差，业务质量比有线电话差，有多种系统标准，跨过漫游难，不能发送数字信息，不能与综合业务数字网（ISDN）兼容。

7、2G（数字蜂窝移动通信系统）缺点：系统带宽有限，限制了数据业务的发展，也无法实现移动多媒体业务，而且由于各国的标准不统一，无法实现各种体制之间的全球漫游。

gsm网络由几部分组成及各个部分的主要作用

GSM系统主要由移动台（MS）、移动网子系统（NSS）、基站子系统（BSS）和操作支持子系统（OSS）四部分组成。关于“gsm网络由几部分组成及各个部分的主要作用”的详细说明。

1.gsm网络由几部分组成及各个部分的主要作用

GSM系统主要由移动台（MS）、移动网子系统（NSS）、基站子系统（BSS）和操作支持子系统（OSS）四部分组成。

全球移动通信系统Global System for Mobile Communication就是众所周知的GSM，是当前应用最为广泛的移动电话标准。

GSM属于第2代（2G）蜂窝移动通信技术。模拟蜂窝技术被称为一代移动通信技术，宽带CDMA技术被称为三代移动通信技术，即3G。

移动台（MS）

移动台是公用GSM移动通信网中用户使用的设备，也是用户能够直接接触的整个GSM系统中的唯一设备。移 动台的类型不仅包括手持台，还包括车载台和便携式台。随着GSM标准的数字式手持台进一步小型、轻巧和增加功能的发展趋势，手持台的用户将占整个用户的极大部分。

基站子系统（BSS）

基站子系统（BSS）是GSM系统中与无线蜂窝方面关系最直接的基本组成部分。它通过无线接口直接与移动台相接，负责无线发送接收和无线资源管理。另一方面，基站子系统与网络子系统（NSS）中的移动业务交换中心（MSC）相连，实现移动用户之间或移动用户与固定网路用户之间的通信连接，传送系统信号和用户信息等。当然，要对BSS部分进行操作维护管理，还要建立BSS与操作支持子系统（OSS）之间的通信连接。

移动网子系统（NSS）

移动网子系统（NSS）主要包含有GSM系统的交换功能和用于用户数据与移动性管理、安全性管理所需的数据库功能，它对GSM移动用户之间通信和GSM移动用户与其它通信网用户之间通信起着管理作用。NSS由一系列功能实体构成，整个GSM系统内部，即NSS的各功能实体之间和NSS与BSS之间都通过符合CCITT信令系统No.7 协议和GSM规范的7号信令网路互相通信。

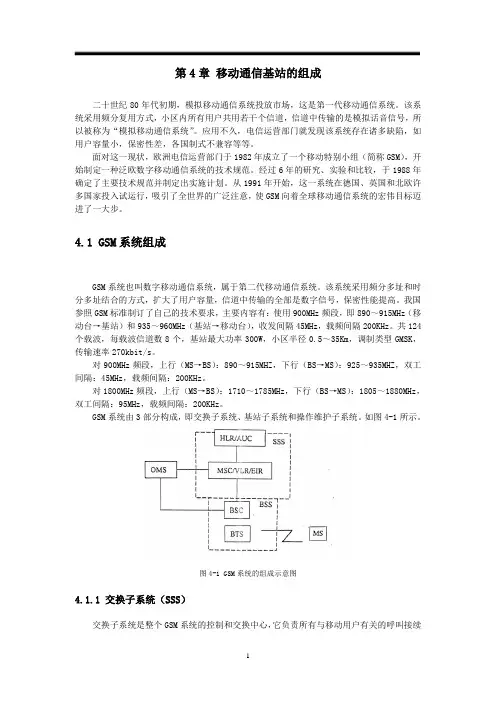

1 第4章 移动通信基站的组成

二十世纪80年代初期，模拟移动通信系统投放市场，这是第一代移动通信系统。该系统采用频分复用方式，小区内所有用户共用若干个信道，信道中传输的是模拟话音信号，所以被称为“模拟移动通信系统”。应用不久，电信运营部门就发现该系统存在诸多缺陷，如用户容量小，保密性差，各国制式不兼容等等。

面对这一现状，欧洲电信运营部门于1982年成立了一个移动特别小组（简称GSM），开始制定一种泛欧数字移动通信系统的技术规范。经过6年的研究、实验和比较，于1988年确定了主要技术规范并制定出实施计划。从1991年开始，这一系统在德国、英国和北欧许多国家投入试运行，吸引了全世界的广泛注意，使GSM向着全球移动通信系统的宏伟目标迈进了一大步。

4.1 GSM系统组成

GSM系统也叫数字移动通信系统，属于第二代移动通信系统。该系统采用频分多址和时分多址结合的方式，扩大了用户容量，信道中传输的全部是数字信号，保密性能提高。我国参照GSM标准制订了自己的技术要求，主要内容有：使用900MHz频段，即890～915MHz（移动台→基站）和935～960MHz（基站→移动台），收发间隔45MHz，载频间隔200KHz。共124个载波，每载波信道数8个，基站最大功率300W，小区半径0.5～35Km，调制类型GMSK，传输速率270kbit/s。

对900MHz频段，上行（MS→BS）：890～915MHZ，下行（BS→MS）：925～935MHZ，双工间隔：45MHz，载频间隔：200KHz。

对1800MHz频段，上行（MS→BS）：1710～1785MHz，下行（BS→MS）：1805～1880MHz，双工间隔：95MHz，载频间隔：200KHz。

GSM系统由3部分构成，即交换子系统、基站子系统和操作维护子系统。如图4-1所示。

图4-1 GSM系统的组成示意图

4.1.1 交换子系统（SSS）

.

. 移动通信系统的组成

蜂窝移动通信系统主要是由交换网路子系统（NSS）、无线基站子系统(BSS)和移动台（MS）三大部分组成。其中NSS与BSS之间的接口为“A”接口，BSS与MS之间的接口为“Um”接口。在模拟移动通信系统中，TACS规范只对Um接口进行了规定，而未对A接口做任何的限制。因此，各设备生产厂家对A接口都采用各自的接口协议，对Um接口遵循TACS规范。也就是说，NSS系统和BSS系统只能采用一个厂家的设备，而MS可用GSM通信系统的组成

不同厂家的设备。

1、 交换网路子系统

交换网路子系统（NSS）主要完成交换功能和客户数据与移动性管理、安全性管理所需的数据库功能。 NSS 由一系列功能实体所构成，各功能实体介绍如下：

MSC：是GSM系统的核心，是对位于它所覆盖区域中的移动台进行控制和完成话路交换的功能实体，也是移动通信系统与其它公用通信网之间的接口。它可完成网路接口、公共信道信令系统和计费等功能，还可完成BSS、MSC之间的切换和辅助性的无线资源管理、移动性管理等。另外，为了建立至移动台的呼叫路由，每个MS、还应能完成入口MSC（GMSC）的功能，即查询位置信息的功能。

VLR：是一个数据库，是存储MSC为了处理所管辖区域中MS（统称拜访客户）的来话、去话呼叫所需检索的信息，例如客户的号码，所处位置区域的识别，向客户提供的服务等参数。

HLR：也是一个数据库，是存储管理部门用于移动客户管理的数据。每个移动客户都应在其归属位置寄存器（HLR）注册登记，它主要存储两类信息：一是有关客户的参数；二是有关客户目前所处位置的信息，以便建立至移动台的呼叫路由，例如MSC、VLR地址等。

AUC：用于产生为确定移动客户的身份和对呼叫保密所需鉴权、加密的三参数（随机号码RAND，符合响应SRES，密钥Kc）的功能实体。

EIR：也是一个数据库，存储有关移动台设备参数。主要完成对移动设备的识别、监视、闭锁等功能，以防止非法移动台的使用。
