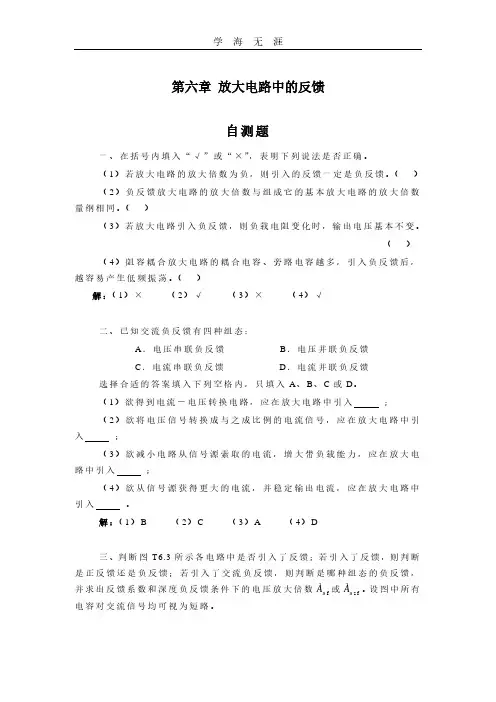

第六章 放大电路中的反馈
自测题
一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ）
（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ）
（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）
（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ）
解：（1）× （2）√ （3）× （4）√
二、已知交流负反馈有四种组态：
A．电压串联负反馈 B．电压并联负反馈
C．电流串联负反馈 D．电流并联负反馈
选择合适的答案填入下列空格内，只填入A、B、C或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；
（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；
（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；
（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D
三、判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f uA或f s uA。设图中所有电容对交流信号均可视为短路。
图
解：图（a）所示电路中引入了电流串联负反馈。反馈系数和深度负反馈条件下的电压放大倍数f uA分别为
L31321f
电路中的负反馈和正反馈的作用
电路中的反馈机制对于电子系统的稳定性和性能起到重要的作用。其中，负反馈和正反馈是两种常见的反馈方式，它们分别具有不同的作用和特点。
一、负反馈的作用
负反馈是指将电路输出的一部分信号作为反馈信号，与输入信号进行比较后形成差值，再经过校正后反馈给输入端，从而调节电路输入输出之间的关系。负反馈的主要作用包括以下几个方面：
1. 改善电路的稳定性：负反馈可以使电路具有较高的稳定性。当输入信号发生变化时，负反馈可以通过反馈路径将一部分改变的信号返回输入端，从而减小输入与输出之间的差异，保持电路的稳定性。
2. 扩大电路的带宽：负反馈可以通过抑制电路的输出信号波动，降低电路的非线性畸变，从而扩大电路的带宽。在放大电路中，负反馈可以提高放大器的线性度和频率响应，并减小失真。
3. 提高电路的增益稳定性：负反馈通过控制电路的增益，使其在不同工作状态下具有相对稳定的放大倍数。这样可以使电路在面对不同负载和输入信号时能够保持较为稳定的增益。
二、正反馈的作用 正反馈是指将电路输出的一部分信号作为反馈信号，与输入信号相加后输出，从而增加输入信号的幅度。正反馈的主要作用包括以下几个方面：
1. 增加电路的增益：正反馈可以使电路的增益不受限制地增加。通过将输出信号一部分反馈到输入端，并与输入信号相加，使得输出信号不断放大，实现正反馈的增益效应。
2. 产生自激振荡：正反馈在某些电路中可以引起自激振荡。当反馈信号经过放大后再次回到输入端，经过多次放大后，电路会出现自激振荡的现象。这在一些振荡电路和发生器电路中得到应用。
3. 产生非线性特性：正反馈可以引起电路的非线性特性。当输入信号经过正反馈后，输出信号与输入信号的关系不再是线性的，而呈现出非线性的特点。这在一些特定的电路设计中能够实现特定的功能。
综上所述，电路中的负反馈和正反馈在调节电路性能和功能发挥上起到了重要的作用。负反馈通过稳定性、线性度和频率响应等方面的优化，提高了电路的性能；而正反馈则可以增强电路的增益、引起自激振荡、产生非线性特性等，为一些特殊应用提供了解决方案。深入理解和应用负反馈和正反馈的原理，对于电子工程师来说具有重要的意义。
学 海 无 涯
第六章 放大电路中的反馈
自测题
一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ）
（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ）
（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）
（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ）
解：（1）× （2）√ （3）× （4）√
二、已知交流负反馈有四种组态：
A．电压串联负反馈 B．电压并联负反馈
C．电流串联负反馈 D．电流并联负反馈
选择合适的答案填入下列空格内，只填入A、B、C或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；
（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；
（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；
（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D
三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f uA或f s uA。设图中所有电容对交流信号均可视为短路。
学 海 无 涯
图T6.3
解：图（a）所示电路中引入了电流串联负反馈。反馈系数和深度负反馈条件下的电压放大倍数f uA分别为
L31321f 32131 RRRRRRARRRRRFu++++=
式中RL为电流表的等效电阻。
图（b）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条件下的电压放大倍数f uA分别为
12f 2 1RRARFu−−=
图（c）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条件下的电压放大倍数f uA分别为
实验三 负反馈放大器电路的研究
一. 实验目的
1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二、实验设备与器件
名 称 数 量
函数信号发生器 1
示波器 1
万用表 1 直流稳压电源 1
741/LM324 2
电阻若干
三. 实验原理
放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却
提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换
放大器的输入和输出电阻等。
1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。反馈放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。判断一个电路有
无反馈，只要看它有无反馈网络。反馈网络指将输出回路与输入回路联系起来的电路，构成
反馈网络的元件称为反馈元件。反馈有正、负之分，可采用瞬时极性法加以判断：先假设输
入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性，最后得到反馈信号
的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加强净输入信号的，则为正反馈。反馈还有直流反馈和交流反馈之分。若反馈电路中参与反馈的各个电量均为直流量，
则称为直流反馈，直流负反馈影响放大电路的直流性能，常用以稳定静态工作点。若参与反
馈的各个电量均为交流量，则称为交流反馈，交流负反馈用来改善放大电路的交流性能。
2、负反馈放大电路有四种基本类型：电压串联负反馈、电流串联负反馈、电压并联负
反馈和电流并联负反馈。反馈信号取样于输出电压的，称电压反馈，取样于电流的，则称电流反馈。若反馈网络与信号源、基本放大电路串联连接，则称为串联反馈，其反馈信号为
uf，比较式为uid=uI-uf，此时信号源内阻越小，反馈效果越好；若反馈网络与信号源、基本
放大电路并联连接，则称为并联反馈，其反馈信号为if，比较式为Iid=iI-if，此时信号源内
